Фагот (ПТРК)

У этого термина существуют и другие значения, см. Фагот (значения).
9К111 «Фагот»
по классификации МО США и НАТО — AT-4 Spigot

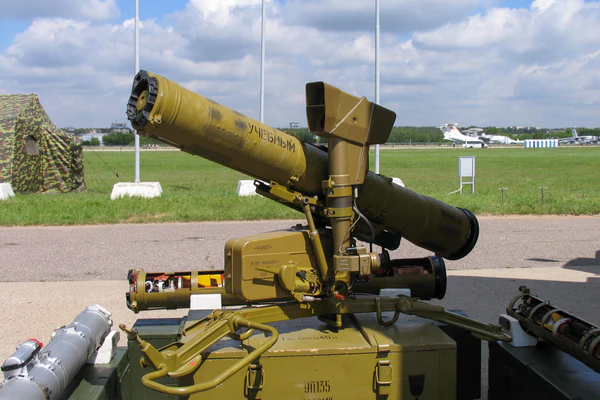

9П135 «Фагот» на выставке Технологии в машиностроении, 2012.
9П135 «Фагот» на выставке Технологии в машиностроении, 2012.
Тип противотанковый ракетный комплекс (ПТРK)
Статус эксплуатируется
Разработчик Союз Советских Социалистических Республик КБП
Принятие на вооружение 1970 год
Производитель Конструкторское бюро приборостроения
Единиц произведено 5000-10000
Основные эксплуатанты Союз Советских Социалистических РеспубликРоссияУкраина
Другие эксплуатанты Белоруссия Греция Болгария Сербия АрменияХезболла
Модификации

ракет:

  • 9М111
  • 9М111-2
  • 9М111М
  • 9М113
Основные технические характеристики
  • Дальность стрельбы: 70—2000 м ракетами 9М111 и 9М111-2; 75-2500 м ракетой 9М111М; 75-3000 м ракетой 9М113
  • Скорострельность: 3 выстр./мин.
  • Бронепробиваемость: 400 мм под углом 90° (до 500 мм ракетой 9М113)
↓Все технические характеристики
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

«Фагот» (индекс ГРАУ — 9К111, по классификации МО США и НАТО — AT-4 Spigot, англ. Кран (втулка)[1]) — советский / российский переносной противотанковый ракетный комплекс с полуавтоматическим командным наведением по проводам. Предназначен для поражения визуально наблюдаемых неподвижных и движущихся со скоростями до 60 км/ч целей (бронированной техники противника, укрытий и огневых средств) на дальностях до 2 км, а ракетой 9М113 — до 4 км.

Разработан в КБ Приборостроения (Тула) и ЦНИИТочМаш[2]. Принят на вооружение в 1970 году.

В комплекс входят:

  • складная переносная пусковая установка с аппаратурой управления и механизмом пуска;
  • ракета в пусковом контейнере 9М111 (или 9М113).

Конструкция и принцип действия

[править | править код]

ПТРК срабатывает по следующим шагам:[3][4]

  1. Оператор визуально наводит комплекс на цель по оптическому прицелу. Сам ПТРК не умеет обнаруживать и сопровождать цели, поэтому считается полуавтоматическим.
  2. Оператор отдаёт команду на пуск ПТУР и срабатывает вышибной двигатель.
  3. Ракета 9М111, покинув ПТРК, расправляет рули из тонкой нержавеющей стали, которые просто за счёт их упругости сворачиваются при вставке в ТПК.
  4. За ракетой начинает из катушки разматываться провод управления.
  5. После того как ПТУР покинул ПТРК, открывается защитная шторка с лампой в хвостовой части ракеты.
  6. Оптический приёмник 9Ш119М1 на ПТРК обнаруживает угловые координаты ПТУР по работе лампы и начинает по проводу отдавать команды по удерживанию ПТУР на линии прицеливания. Приёмник 9Ш119М1 также может сообщить оператору, если цель пытается ставить световые помехи при полёте ПТУР.
  7. Команды, принимаемые от ПТРК, ракета отдаёт на рули электромагнитными приводами. При этом при отдаче команд ракета использует также данные встроенного в неё гироскопа для учёта своей текущей угловой ориентации в пространстве. Траектория полёта ракеты — спираль.
  8. Поскольку ПТРК не видит саму цель, а только следует за прицелом оператора, то оператору необходимо самому удерживать цель в прицеле, если она двигается, что требует специальной подготовки.

Ракета 9М111

[править | править код]

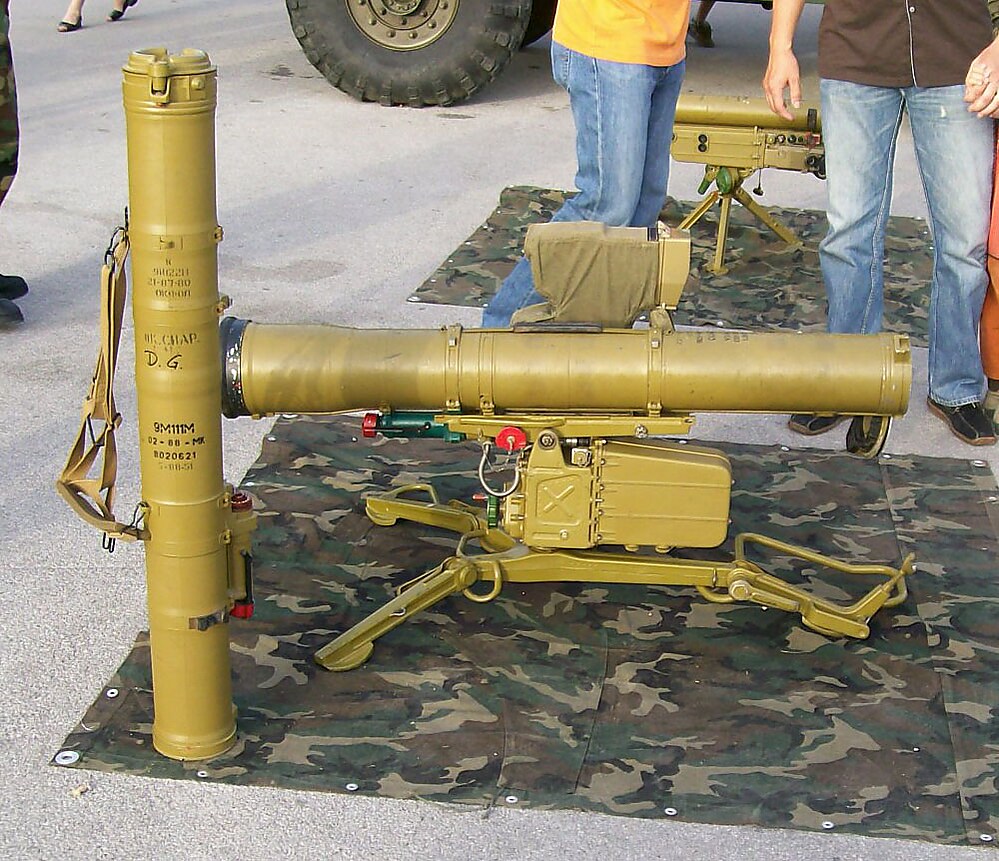

Ракета 9М113 «Конкурс» (в пусковой установке) и ракета 9М111М «Фактория» в пусковом контейнере (стоит)
  • Дальность стрельбы: 70—2000 м[2]
  • Скорострельность: 3 выстр./ мин.
  • Средняя скорость полёта ракеты: 183 м/с[2]
  • Максимальная скорость полёта: 240 м/с
  • Время полёта на максимальную дальность: 11 с
  • Размеры ракеты, мм:
    • калибр (диаметр корпуса): 120
    • длина: 863
    • размах крыльев: 369
  • Размеры контейнера, мм:
    • длина: 1098
    • ширина: 150
    • высота: 205
  • Масса ракеты в ТПК: 13,42 кг.
  • Масса ракеты без ТПК: 13 кг.
  • Вес кумулятивной боевой части: 2,5
  • Бронепробиваемость: до 600 мм[2]
  • Бронепробиваемость (под углом 60°): 200 мм[5]

Модификации

[править | править код]

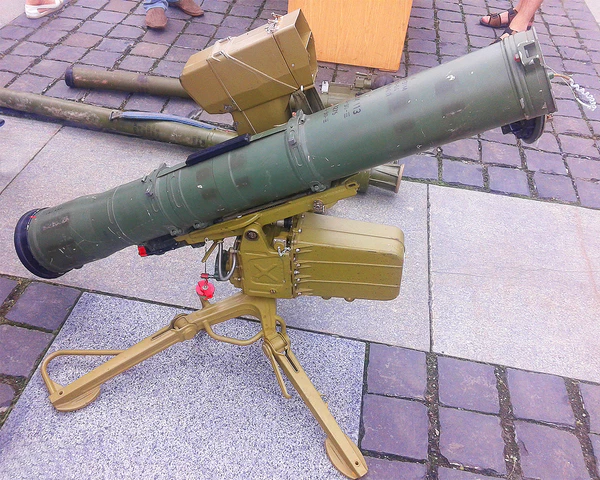

  • Со 120-мм ракетой 9М111 «Фагот»

    Со 120-мм ракетой 9М111 «Фагот»

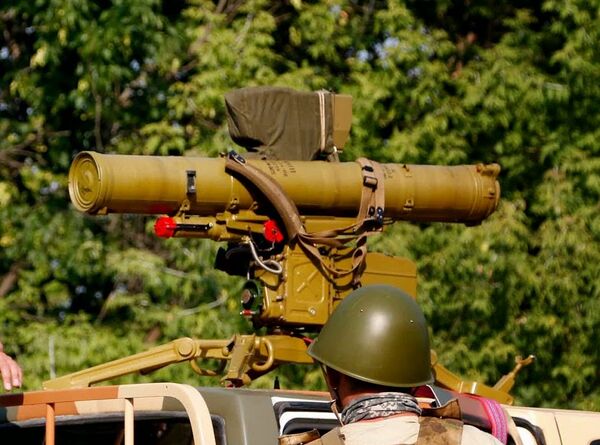

  • Со 135-мм ракетой 9М113 «Конкурс»

    Со 135-мм ракетой 9М113 «Конкурс»

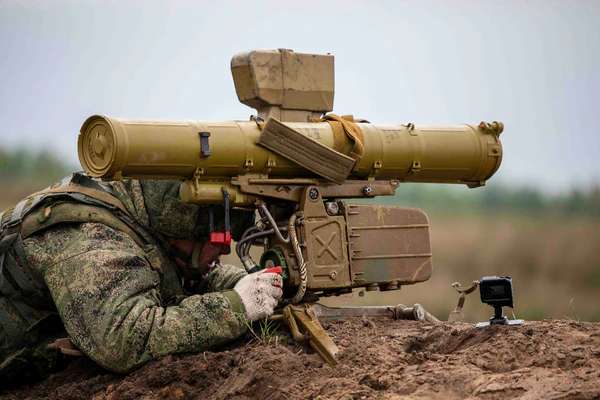

  • Фагот в 3-й мсд. 12 мая 2021.

    Фагот в 3-й мсд. 12 мая 2021.

Ракеты[править | править код]

  • 9М111 Фагот (НАТО: AT-4 Spigot и AT-4A Spigot A) — на вооружении с 1970 года. Калибр ракеты 120 мм. Дальность стрельбы — от 70 до 2000 метров. Бронепробиваемость при попадании под углом 90° — 400 мм стальной гомогенной брони.
  • 9М111-2 Фагот (НАТО: AT-4B Spigot B) — ракета с модернизированной боевой частью. Калибр и дальность стрельбы остались прежними, а бронепробивемость возросла с 400 до 460 мм. На вооружении с 1975 года.
  • 9М111М Фактория / Фагот-М (НАТО: AT-4C Spigot C) — изменена конструкция корпуса и воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости. Калибр остался прежним. Максимальная дальность стрельбы увеличилась до 2500 м.[6][7] Бронепробиваемость — 500 мм. Принята на вооружение в 1983 году.
  • 9М113 Конкурс — калибр ракеты 135 мм. Максимальная дальность стрельбы — 75—4000 м. Бронепробиваемость кумулятивной боевой части — 500 мм.
  • 9М113М Конкурс-М — калибр ракеты 135 мм. Дальность стрельбы — 75—4000 м. Бронепробивемость тандемно-кумулятивной БЧ — до 800 мм за ДЗ.

Пусковые устройства[править | править код]

  • 9П135 — масса ПУ 22,5 кг. Может использоваться только с ракетами серии 9М111 Фагот.
  • 9П135М — может применяться для стрельбы и наведения как ракет 9М111 Фагот, так и 9М113 Конкурс.
  • 9П135М1 — модернизированная версия 9П135.
  • 9П135М2 — модернизированная версия 9П135.
  • 9П135М3 — поступила на вооружение в начале 1990-х годов. Имеет 13 кг тепловизор с дальностью наведения до 2500 м (ночью).
  • 9С451М2 — разрабатываемое ПУ с ночным прицелом, снабжённым системой автоматического затемнения.

Операторы

[править | править код]
Операторы ПТРК «Фагот»

Наличие ПТРК «Фагот» в ВС стран мира оценивается следующими числами[8]:

Комплекс 9К111 «Фагот» экспортировался во многие страны мира и применялся во многих локальных конфликтах. Так, в 2004 году была задержана машина с «Фаготом» в Южной Осетии[13]. Фагот активно использовался в ходе вооружённого конфликта в Южной Осетии в 2008 году[14], в частности в боях в селе Никози[15][неавторитетный источник?].

В августе 2015 года было опубликовано видео, на котором в ходе вооружённого конфликта в Йемене повстанцам-хуситам удаётся уничтожить с помощью ПТРК «Фагот» танки американского производства M1 Abrams, состоящие на вооружении Саудовской Аравии[16][неавторитетный источник?].

Боевое применение

[править | править код]
