АКС-74У

После окончания Второй мировой войны и принятия на вооружение Советской Армии автомата Калашникова (АК) в 1949 году, в линейке стрелкового оружия СССР возникла необходимость создания компактного автоматического оружия, предназначенного для тех категорий военнослужащих, для которых полноразмерная винтовка или автомат являлись обременительными из-за своих габаритов. К таким категориям относились водители и экипажи бронетехники, артиллеристы, связисты, лётчики, а также военнослужащие воздушно-десантных войск, которым требовалось оружие, удобное при десантировании и действиях в стеснённых условиях^[2].

В период с 1940-х по 1970-е годы эту нишу частично занимали пистолеты-пулемёты (ППШ, ППС), состоявшие на вооружении, а также карабины (СКС), однако они не могли в полной мере заменить автомат по огневой мощи и унификации боеприпаса. Складная модификация АКС (под патрон 7,62×39 мм) частично решала проблему транспортировки, но в сложенном состоянии оставалась недостаточно компактной, а сам патрон 7,62×39 обладал избыточной мощью для ближнего боя в ограниченном пространстве^[3].

С принятием на вооружение в 1974 году нового автоматного комплекса под малоимпульсный патрон 5,45×39 мм (АК-74 и АКС-74) появилась технологическая база для создания принципиально нового малогабаритного образца стрелкового оружия. Меньшая отдача и энергия патрона позволяли эффективно использовать оружие даже при значительном укорочении ствола.

В 1973 году Министерство обороны СССР инициировало опытно-конструкторскую работу под шифром «Модерн». Целью работы было создание малогабаритного автомата, который по своим размерам приближался бы к пистолетам-пулемётам, но сохранял бы эффективность автоматного огня на дистанциях до 300-400 метров. В работе приняли участие ведущие оружейные школы страны^[1]:

• Ижевский машиностроительный завод (основной производитель АК);
• Тульский оружейный завод;
• Ковровский оружейный завод им. Дегтярёва.

Конструкторы-оружейники под руководством М.Т. Калашникова пошли по пути максимальной унификации с серийным АКС74. Основной задачей было сохранение внутреннего устройства и компоновки при уменьшении длины ствола и газоотводной системы. Ранние прототипы 1973 года имели ствол длиной 255 мм и верхнее расположение складывающегося приклада^[4].

Конструкторы-оружейники Тульского оружейного завода представили ряд оригинальных конструкций, отличавшихся компоновкой, однако они были менее унифицированы с существующей линейкой оружия и требовали перестройки производственных линий^[5].

Конструкторы-оружейники Ковровского оружейного завода им. Дегтярёва разработали ряд экспериментальных образцов (в частности, будущий АЕК-958-1), которые также отличались хорошими характеристиками, но проигрывали ижевскому образцу по технологичности^[1].

К 1976 году конструкторы-оружейники Ижевского машиностроительного завода представили доработанный образец автомата с длиной ствола 206,5 мм, новым пламегасителем с расширительной камерой и складывающимся влево прикладом, унифицированным с АКС74. Автомат получил заводское обозначение А-4-1. В ходе войсковых испытаний образец подтвердил заявленные характеристики, продемонстрировав высокую надёжность в любых условиях эксплуатации, характерную для всей линейки автоматов Калашникова^[2].

В 1979 году автомат был официально принят на вооружение под наименованием «5,45-мм автомат Калашникова образца 1974 г. со складывающимся прикладом укороченный (АКС74У)». Производство было развёрнуто сначала в Ижевске, а с 1981 по 1994 год основным производителем стал Тульский оружейный завод. Принятие на вооружение АКС74У позволило снять с вооружения устаревшие пистолеты-пулемёты и обеспечить компактным, но мощным оружием широкий круг военнослужащих и сотрудников силовых министерств и ведомств.

АКС74У сохранил классическую компоновку автоматов Калашникова, однако внесённые изменения были значительны, что позволяют рассматривать его как самостоятельный образец в рамках линейки автоматов Калашникова^[3].

Автоматика работает по принципу отвода части пороховых газов через боковое отверстие в стенке ствола. Газоотводный узел подвергся существенной переработке по сравнению с АК74. Из-за укорочения ствола газоотводное отверстие смещено ближе к патроннику. Газовая камера выполняет также функцию основания мушки, что является отличительной чертой АКС74У^[1].

Ствол – длина ствола составляет 206,5 мм. Для обеспечения устойчивой стабилизации пули в полёте при высокой начальной скорости вращения был изменён шаг нарезов – со 200 мм у АК74 до 160 мм у АКС74У. Это позволило пуле получить необходимый гироскопический момент для полёта по устойчивой траектории, несмотря на короткий ствол.

Пламегаситель – штатный дульный тормоз-компенсатор АК74 был заменён на специальную цилиндрическую камеру (часто называемую «надульником»). Этот элемент выполняет две ключевые функции:

• пламегашение – обеспечивает снижение интенсивности и демаскирующего эффекта дульного пламени, которое при коротком стволе является более ярким;
• дожигание пороха – увеличенный объем камеры позволяет пороховым газам расшириться и частично догореть до выхода в атмосферу, что снижает звук выстрела и уменьшает давление на срез ствола.

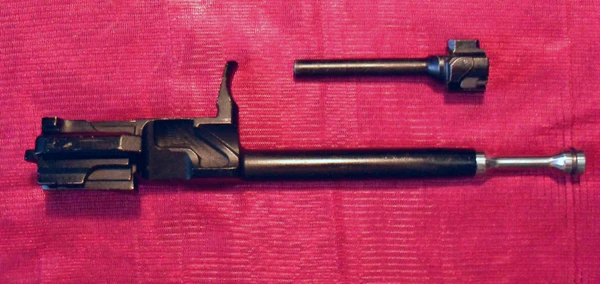

Шток газового поршня выполнен заодно с затворной рамой, однако его длина значительно уменьшена.

Затворная рама с газовым поршнем является ведущим звеном автоматики. Затвор – поворотный, с двумя боевыми упорами. Запирание канала ствола производится поворотом затвора вокруг продольной оси при взаимодействии его ведущего выступа с фигурным пазом затворной рамы. В конструкции отсутствует замедлитель темпа стрельбы, что несколько повышает темп (до 650-700 выстр./мин) по сравнению с АК74^[1].

Ударно-спусковой механизм – куркового типа, обеспечивающий ведение одиночного и автоматического огня. Собран в отдельном корпусе (вкладыше) внутри ствольной коробки. Конструкция аналогична АК74, но с одним отличием: вместо замедлителя курка установлен ограничитель поворота курка, предотвращающий его утыкание в затворную раму при движении последней вперёд^[1].

Ствольная коробка – фрезерованная (в ранних версиях) или штампованная из стального листа с последующей фрезеровкой вкладышей. Крышка ствольной коробки, в отличие от АК74, не является съёмной, а крепится шарнирно в передней части и фиксируется защёлкой в задней части. Это нововведение было вызвано необходимостью обеспечить надёжную фиксацию узлов при более интенсивной вибрации, а также позволило упростить установку прицельных приспособлений на крышке.

Приклад металлический, треугольный (рамочный), складывающийся на левую сторону. Он унифицирован с прикладом автомата АКС74. В сложенном положении приклад фиксируется защёлкой и плотно прилегает к левой стороне ствольной коробки, не препятствуя стрельбе и переноске^[3].

Прицел открытого типа, значительно упрощён по сравнению с базовой моделью. Состоит из мушки в намушнике и поворотного целика^[4]:

• Мушка – регулируемая по высоте и в боковом направлении для приведения оружия к нормальному бою. Ширина мушки – 1,6 мм (у АК74 – 2 мм).
• Целик – установлен на крышке ствольной коробки, имеет два фиксированных положения:
  • «П» (постоянный) – соответствует дистанции стрельбы до 350 м.
  • «5» - соответствует дистанции стрельбы 500 м.

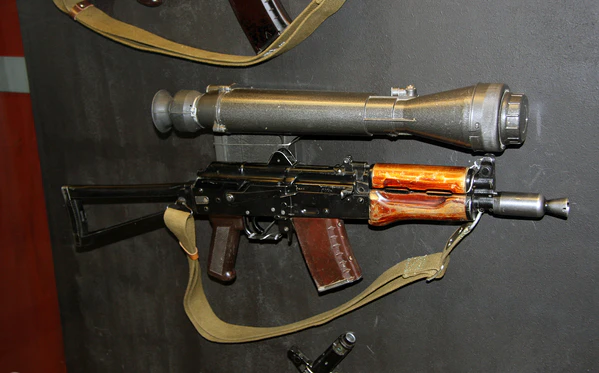

Такое упрощение обусловлено тактической нишей оружия – ведение огня на коротких и средних дистанциях. На автоматы модификаций АКС74УН (Н1, Н2, Н3) устанавливается боковая планка типа «ласточкин хвост» для крепления ночных прицелов НСПУ, НСПУМ или НСПУ-3.

Ранние версии автомата имели цевьё и ствольную накладку из фанеры (бакелитовой) и пистолетную рукоятку из пластмассы АГ-4. Примерно с 1991 года на большинстве моделей деревянные элементы были заменены на детали из ударопрочного стеклонаполненного полиамида чёрного цвета. Это повысило износостойкость и уменьшило вес^[4].

Питание патронами осуществляется из стандартных коробчатых двухрядных магазинов секторного типа от автомата АК74 ёмкостью 30 патронов. Возможно использование магазинов на 45 патронов (от РПК-74) и различных экспериментальных образцов. В комплект поставки входят: несколько магазинов, сумка для магазинов, ремень, чехол для автомата, маслёнка, шомпол и принадлежность для чистки (протирка, ёршик, отвёртка)^[1].

Общие тактико-технические характеристики АКС-74У в сравнении с АК74 и АКС74 представлены в Таблице^[4][3][1].

Для лучшего понимания конструкции следует выделить ключевые отличия АКС74У от АК74 и АКС74^[4][3][2][1]:

• укороченный ствол – почти в два раза короче;
• специфический пламегаситель – выполняет роль расширительной камеры и не является дульным тормозом;
• конструкция крышки ствольной коробки – шарнирно закреплена, что облегчает разборку и повышает жёсткость;

• прицел – упрощённый перекидной целик на два положения;
• газоотводный узел – совмещён с основанием мушки;
• шток поршня – укороченный.
• нет замедлителя темпа стрельбы – установлен ограничитель поворота курка;
• крепление для штык-ножа и подствольного гранатомёта – отсутствует;
• шаг нарезов – изменён с 200 мм до 160 мм;
• магазин – взаимозаменяем с АК74.

Достоинства^[1]:

• высокая мобильность и компактность – малые габариты (490 мм со сложенным прикладом) позволяют скрытно носить оружие под одеждой (в специальной кобуре или чемодане), а также легко размещаться в ограниченном пространстве боевого отделения машины, кабины вертолёта или самолёта;
• мощность – значительно превосходит пистолеты-пулемёты по дальности эффективной стрельбы и пробивному действию пули, способен поражать цели в средствах индивидуальной бронезащиты 2-3 класса на реальных дистанциях боя;
• надёжность – унаследованная от АК74 способность работать в самых тяжёлых условиях:
  • запыление;
  • загрязнение;
  • попадание внутрь механизма воды;
  • экстремальные температуры;
  • простота в обслуживании и чистке.
• унификация – использование штатных 30-зарядных магазинов и патронов 5,45×39 мм упрощает логистику в войсках и спецподразделениях; простота прицела – перекидной целик интуитивно понятен и позволяет быстро открыть огонь на основных дистанциях.

Недостатки^[1]:

• Сниженная баллистика и кучность – укорочение ствола привело к снижению начальной скорости пули (на 165 м/с) и, как следствие, к уменьшению настильности траектории и увеличению рассеивания при стрельбе очередями. Кучность боя АКС74У ниже, чем у АК74.
• Перегрев ствола – при интенсивной стрельбе длинными очередями ствол быстро нагревается, что приводит к термическому расширению, ухудшению кучности и выбрасывание (выплевывание) патрона. Отстрел 6-8 магазинов в автоматическом режиме может привести к необратимым деформациям деталей.
• Невысокое останавливающее действие пули – пуля 5,45 мм, особенно с сниженной начальной скоростью, имеет склонность к рикошету и недостаточному останавливающему действию при попадании в конечности, что критично для полицейских операций.
• Избыточная пробиваемость для спецопераций – в условиях города высокая скорость пули создаёт риск поражения посторонних лиц за стенами и лёгкими перегородками.
• Эргономика скрытого ношения – торчащая справа рукоятка затвора и складывающийся на левую сторону приклад увеличивают поперечный габарит оружия.
• Сильная вспышка выстрела – несмотря на наличие пламегасителя, при стрельбе в сумерках дульное пламя все ещё значительно и может демаскировать стрелка и ослеплять его самого..

На базе АКС74У был разработан ряд модификаций, расширивших его тактические возможности^[1].

Базовая версия, оснащённая универсальной боковой планкой для крепления оптических и ночных прицелов, в зависимости от комплектации имела индексы^[6]:

• АКС74УН1 – в комплекте ночной прицел НСПУ;
• АКС74УН2 – в комплекте ночной прицел НСПУМ;
• АКС74УН3 – в комплекте ночной прицел НСПУ-3.

В рамках создания стрелково-гранатометного комплекса 6С1 «Канарейка», была создана специальная модификация автомата для специальных подразделений ГРУ и КГБ СССР (принята на вооружение в 1985 году), включала в себя^[5]:

• Автомат АКСБ74У – бесшумный автомат, отличающийся резьбой на стволе для крепления прибора беззвучной и беспламенной стрельбы (ПБС-4). Также имел возможность установки бесшумного подствольного гранатомёта БС-1М калибра 30 мм.
• Патрон с дозвуковой скоростью – специально разработанный патрон 5,45×39 мм с тяжёлой пулей для обеспечения эффективности стрельбы с ПБС.
• Гранаты – 30-мм кумулятивно-зажигательная граната.

Существовали также экспериментальные и серийные варианты переделки АКС74У в бесшумные комплексы, где роль глушителя выполняли интегрированные устройства («Вал», «Вул»), однако эти разработки не получили массового распространения и уступили место специализированным образцам (АС «Вал»)^[6].

На базе АКС74У созданы многочисленные гражданские варианты (самозарядные карабины) для охотников и спортсменов, такие как «Сайга-9» (под патрон 9×19 мм) и различные версии под патрон 5,45×39 мм с удлинённым стволом и исключением функции автоматического огня.

Для стрельбы из АКС74У используются все штатные 5,45-мм автоматные патроны (5,45×39 мм)^[1]:

• 7Н6 (ПС) – патрон с пулей со стальным сердечником (обыкновенная), окраска отсутствует.
• 7Т3 (Т) – патрон с трассирующей пулей (головная часть окрашена в зелёный цвет).
• 7Н10 – патрон с пулей повышенной пробиваемости.
• 7Н22 – патрон с бронебойной пулей (сердечник из высокоуглеродистой стали).
• Холостые и учебные патроны.

•  СССР — первоначально разрабатывался как оружие для воздушно-десантных войск, первые автоматы начали поступать в войска в 1980 году, но в дальнейшем получил распространение в частях морской пехоты, в качестве резервного оружия отдельных категорий военнослужащих сухопутных войск (офицеры в зоне боевых действий, связисты, гранатомётчики, экипажи бронетехники, пилоты вертолётов и самолётов), а также спецподразделений МВД СССР и КГБ СССР^[6].
•  Афганистан — поставлялись через третьи страны(как и АК-74), также использовались трофейные автоматы, захваченные у ОКСВА.
•  Белоруссия — на вооружении отдельных подразделений МВД и КГБ, пограничной службы, Государственной инспекции охраны животного и растительного мира при Президенте Республики Беларусь, РУП «Специальная связь», инкассаторов.
•  Болгария — копия АКС-74У производилась на «Машиностроительном заводе им. Фридриха Энгельса» (в настоящее время — акционерное общество «Арсенал»), там же в настоящее время производится автомат AR-SF — модель на базе АКС74У под патрон 5,56х45 мм c изменённым прикладом, цевьем и пламегасителем и с возможностью установки лазерного целеуказателя^[7].
•  Казахстан — на вооружении отдельных подразделений МВД и финансовой полиции.
•  Киргизия — на вооружении отдельных подразделений МВД и таможенной службы^[8].
•  Куба — на вооружении Службы Национальной Безопасности^[9].
•  Латвия,  Литва  — использовался в начале 1990-х годов, в настоящее время частично сохраняется на базах хранения вооружения и в полиции.
•  Монголия^[10].
•  Россия — на вооружении отдельных подразделений МВД РФ, ФСВНГ, ФССП РФ, структур силовой поддержки Центрального банка РФ, ПАО «Сбербанк России», ФГУП «Главный центр специальной связи».
•  Узбекистан — на вооружении отдельных подразделений МВД и финансовой полиции,
•  Украина – после 2014 года автомат активно использовался всеми сторонами конфликта и стоял на вооружении добровольческих батальонов и регулярных частей.

АКС74У стал этапным образцом в развитии класса компактного автоматического оружия. Он наглядно продемонстрировал, что автомат может быть столь же мал, как пистолет-пулемёт, но при этом сохранять огневую мощь полноразмерного армейского образца на тактически значимых дистанциях (до 300 м)^[1].

Появление АКС74У стимулировало развитие этого класса оружия во всём мире. В 1980-1990-е годы появились аналогичные образцы: HK53 (Германия), Colt Commando (США), AKS74U стал предшественником идей, воплощённых позже в таких системах, как M4A1, QBZ-95B и других компактных штурмовых винтовках (карабинах).

В России прямым наследником АКС74У по концепции, но не по конструктивной преемственности, является АК105 (из «сотой» серии). Он имеет более длинный ствол (314 мм), что позволило улучшить баллистику и частично решить проблему перегрева. Тем не менее, АКС74У продолжает оставаться на вооружении благодаря большим запасам на складах хранения вооружения, а также благодаря тому, что для многих полицейских задач его характеристики (избыточная мощность и недостаточная кучность) не являются критичными, а компактность и надёжность остаются востребованными.

Сравнение с современными компактными карабинами стоящими на вооружении армий государств-участниц НАТО показывает, что АКС74У уступает им по эргономике (отсутствие планок Picatinny «из коробки», устаревший приклад), по кучности стрельбы (из-за короткого ствола и специфической баллистики), но превосходит их по надёжности и простоте конструкции в экстремальных условиях.

В культурном контексте АКС74У прочно ассоциируется с образом советского и российского спецназа 1980-1990-х годов, занимая уникальную нишу в оружейной истории как один из самых узнаваемых и успешных представителей своего класса вооружения.
