Хризантема (ПТРК)

У этого термина существуют и другие значения, см. Хризантема (значения).
Хризантема

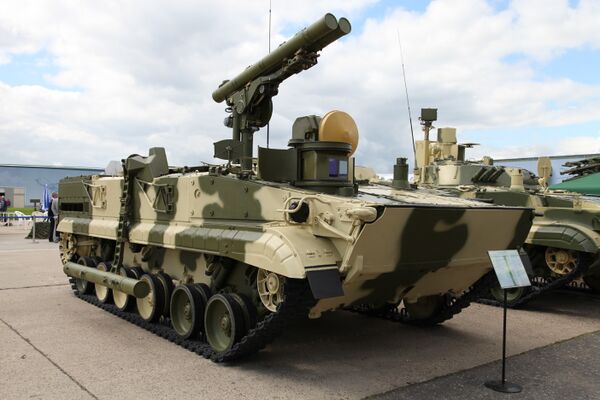

Боевая машина 9П157-2 на выставке «Технологии в машиностроении — 2012»
Боевая машина 9П157-2 на выставке «Технологии в машиностроении — 2012»
9К123 «Хризантема»
Классификация Самоходный противотанковый ракетный комплекс
Боевая масса, т 19,4
Экипаж, чел. 2
История
Разработчик ОАО «НПК „КБМ“», АО «НИТИ» (ПИМ)[1]
Производитель Россия
Годы эксплуатации с 2005
Основные операторы РоссияЛивияАзербайджан
Размеры
Длина корпуса, мм 7140
Бронирование
Тип брони алюминиевая, противопульная
Вооружение
Углы ВН, град. —5…+15
Углы ГН, град. —85…+85
Дальность стрельбы, км 0,4…6
Пулемёты 1 × 7,62-мм ПКТ
Другое вооружение 15 × ПТУР 9М123/9М123Ф
Подвижность
Тип двигателя УТД-29
Мощность двигателя, л. с. 500
Скорость по шоссе, км/ч 70
Скорость по пересечённой местности, км/ч 52
(10 на плаву)
Запас хода по шоссе, км 600
Тип подвески индивидуальная торсионная
Преодолеваемый брод, м плавает
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Хризантема (Индекс комплекса/ракеты — 9К123/9М123, по классификации НАТО — AT-15 Springer) — самоходный противотанковый ракетный комплекс.

Был разработан в Коломенском КБ Машиностроения, выпускается на Саратовском агрегатном заводе. Предназначен для поражения танков (в том числе оснащённых динамической защитой), БМП и других легкобронированных целей, инженерных и фортификационных сооружений, надводных целей, малоскоростных воздушных целей, живой силы (в том числе в укрытиях и на открытых площадках).

Комплекс имеет комбинированную систему управления ракетами:

  • автоматическая радиолокационная в миллиметровом диапазоне с наведением ракеты в радиолуче;
  • полуавтоматическая с наведением ракеты в луче лазера

На пусковой установке одновременно могут быть установлены два контейнера с ракетами. Пуск ракет выполняется последовательно.

Боекомплект ПТРК «Хризантема-С» состоит из двух типов ПТУР в ТПК: 9М123 с надкалиберной тандемно-кумулятивной БЧ и ракет 9М123Ф с фугасной (термобарической) БЧ.

Описание конструкции

[править | править код]

Основной задачей боевого комплекса является борьба с бронированной техникой противника. Отсутствие противоснарядного бронирования, а также возможность производить пуск ракет только с места обуславливают для данной установки оборонительную тактику боя с вражескими соединениями бронетехники. Один из немногих комплексов со сверхзвуковой скоростью полёта ПТУР и единственный всепогодный и всесуточный с 2 независимыми каналами наведения[2][3]. Предполагается, что отряд из нескольких «Хризантем» способен противостоять в обороне значительно превосходящим силам противника. Комплекс за счет наличия независимых систем наведения может одновременно обстреливать две цели.

Характеристики комплекса также обеспечивают возможность борьбы с малоскоростными воздушными целями, такими как низколетящие вертолеты.

В состав комплекса 9К123 входят:

  1. Боевые средства в виде боевой машины 9П157, вооружённой ракетами 9М123 и 9М123Ф;
  2. 9В945 — контрольно-проверочная машина для проведения ТО-2 боевой машины 9П157;
  3. 9В990 — контрольно-проверочная машина для проведения проверок управляемых ракет 9М123 и 9М123Ф, а также их учебных и тренировочных вариантов;
  4. 9В946 — комплект аппаратуры для проверки ракет;
  5. 9Ф852 — тренажёр для обучения;
  6. 9Ф734 — учебная мишень.

Боевая машина 9П157[править | править код]

Основная статья: 9П157

Боевая машина 9П157 создана на базе боевой машины пехоты БМП-3. Экипаж машины состоит из 2 человек. В транспортно-пусковых контейнерах располагаются 15 противотанковых управляемых ракет. Машина обладает высокой проходимостью и способна действовать в условиях поражающих факторов оружия массового поражения. На выдвижной пусковой установке располагаются два транспортно-пусковых контейнера с ракетами. Левее контейнеров находится антенна радиолокационной станции. В корпусе находится боеукладка. По команде оператора из боеукладки может выбираться необходимый тип ракеты, при этом все процессы полностью автоматизированы[4].

ПТУР 9М123[править | править код]

9М123

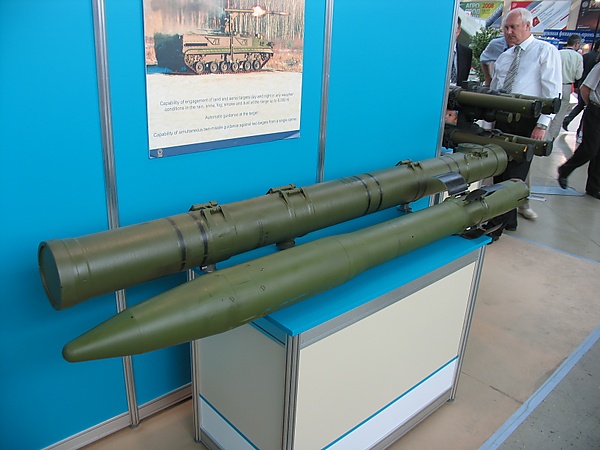

Ракета 9М123 с ТПК
Ракета 9М123 с ТПК
Тип Противотанковая управляемая ракета
Страна
История производства
Разработчик КБ Машиностроения
Производитель КБ машиностроения
Носители 9П157, 9П157-2
Модификации 9М123, 9М123Ф
История службы
Принят на вооружение 2005
Характеристики
Масса снаряженной, кг 46 (54 в ТПК)
Диаметр, мм 152
Длина, мм 2040
Размах крыла, мм 310
Дальность пуска макс.:
в передней полусфере, км 5 (по лазеру)
6 (по радиоканалу)
Скорость полёта цели, км/ч более 1200
Скорость полёта, М 1,2
Боевая часть фугасная 9Н146Ф
кумулятивная 9Н146-1
Наведение лазерное или радио
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Ракета 9М123 имеет два варианта исполнения:

  1. 9М123 — с тандемно-кумулятивной боевой частью;
  2. 9М123Ф — с термобарической боевой частью;

Ракета выполнена по нормальной аэродинамической схеме с диаметром боевой части 152 мм. В хвостовой части ракеты располагается привод рулей ракеты, которые находятся перед сопловым блоком и размещены перпендикулярно оси сопел. Ракеты способны поражать цели на дальности от 400 до 5000 метров при наведении по лазерному лучу и от 400 до 6000 метров при наведении по радиоканалу. Скорость поражаемых наземных целей составляет до 60 км/ч, воздушных — до 340 км/ч. Бронепробиваемость ракеты с кумулятивной боевой частью составляет 1100 мм за динамической защитой[4].

Основные ТТХ ПТУР 9М123:

Максимальная дальность пуска ПТУР 9М123: 5000 м

Максимальная дальность пуска ПТУР 9М123-2: 6000 м

Минимальная дальность пуска: 400 м

Вес ракеты в ТПК: 54 кг

Стартовый вес ракеты: 46 кг

Вес кумулятивной БЧ: 8.0 кг

Вес ВВ: 6.0 кг

Максимальный диаметр ракеты: 152 мм

Максимальная длина ракеты: 2.04 м

Максимальный размах крыла: 0.31 м

Двигатель ракеты: твердотопливный

Средняя маршевая скорость ракеты: около 400 м/с

Максимальная бронепробиваемость тандемной кумулятивной БЧ (гомогенной брони за НДЗ при угле встречи 90град): 1250 мм.

Модификации

[править | править код]

Помимо базового вариант разработана модифицированная версия комплекса «Хризантема-С»[5], получившая обозначение 9К123-1. Вместо боевой машины 9П157 в составе комплекса используется боевая машина 9П157-2. В дополнение к ней в комплекс включена боевая машина командира взвода 9П157-3 и боевая машина командира батареи 9П157-4. В задачи боевой машины 9П157-3 входит управление огневым взводом БМ 9П157-2 и выполнение поставленных командиром батареи боевых задач. Боекомплект БМ 9П157-3 составляет 15 ПТУР 9М123. Машина командира батареи 9П157-4 осуществляет выдачу целеуказаний боевым машинам 9П157-2 и 9П157-3, а также ведёт разведку местности и прикрывает батарею от прорвавшейся в её расположение живой силы противника[6].

Операторы

[править | править код]
