Краснополь (управляемый снаряд)

У этого термина существуют и другие значения, см. Краснополь.
3ОФ39 «Краснополь»
Управляемый снаряд «Краснополь»
Управляемый снаряд «Краснополь»
Тип Корректируемый осколочно-фугасный снаряд
Страна Союз Советских Социалистических Республик СССР/Россия Россия
История службы
Годы эксплуатации С 1986
На вооружении Союз Советских Социалистических РеспубликРоссияКитайИндия
Войны и конфликты

Гражданская война в Сирии
Гражданская война в Ливии (2014—2020)

Война на Украине
История производства
Конструктор КБП
Производитель Ижмаш
Стоимость экземпляра 35 тыс. долл. США[1]
Варианты 3ОФ39, 3ОФ39М, К155, К155М
Характеристики
Масса, кг 3ОФ39: 50,8
3ОФ39М: 45
К155: 51,3
К155М: 54
Длина, мм 3ОФ39: 1305
3ОФ39М: 960
К155: 1300
К155М: 1200[сн 1]
Калибр, мм 3ОФ39/3ОФ39М: 152
К155/К155М: 155
Прицельная дальность, м 3000…20 000
Максимальная
дальность, м		 3ОФ39М: 25 000
К155: 22 000
К155M: 25 000
Масса взрывчатого вещества, кг 3ОФ39: 6,5
3ОФ39М: 10
К155: 6,3
К155М: 11
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

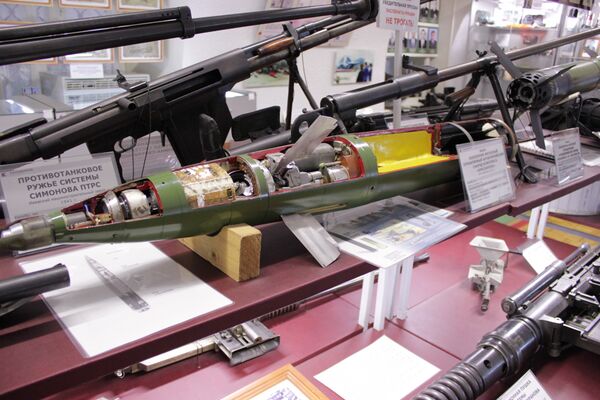

Макет в музее Ижмаша

«Краснополь» — модифицируемый снаряд для артиллерии калибра 152 или 155 мм. Его разработка была предпринята в конце 1970-х годов, а введение в эксплуатацию произошло в 1986 году. Существует четыре модификации снаряда: 3ОФ39, 3ОФ39М, К155, К155М. Используется в вооружении таких стран, как Китай и Индия. В настоящее время за его серийное производство отвечает ОАО «Ижмаш», головка самонаведения (ГСН) для снаряда изготавливается ЛОМО[2].

Целями снаряда могут быть танки и более крупная техника. Они подсвечиваются лазерным целеуказателем-дальномером с расстояния до 15 км, а затем поражаются снарядом, который оснащен реактивным двигателем.

История

[править | править код]

Работы по созданию управляемого 152-мм артиллерийского снаряда «Краснополь» были начаты в конце 1970-х годов в КБП. Лазерную полуактивную головку самонаведения для снаряда разрабатывало Ленинградское оптико-механическое объединение, изготовление ГСН осуществлялось Научно-производственным комплексом «Прогресс» (сейчас НВК «Прогресс», г. Нежин, Украина), лазерный целеуказатель-дальномер 1Д15 (или 1Д20) создавался НИИ «Полюс». Бортовая аппаратура — НИИФП[3].

Описание

[править | править код]

Комплекс управляемого вооружения (индекс ГРАУ 2К25) включает в себя корректируемый осколочно-фугасный снаряд 3ОФ39 «Краснополь» калибра 152 мм (используется в составе выстрелов раздельного заряжания 3ВОФ64 и 3ВОФ93), с полуактивной лазерной головкой самонаведения 9Э421, принимающий отражённый сигнал от цели, подсвечиваемой лазерным целеуказателем-дальномером 1Д15 (1Д20, 1Д22). В состав комплекса может входить комплект средств синхронизации выстрела 1А35 и радиостанция Р-159М. Стрельба выполняется из советских 152-мм артиллерийских систем: Д20, 2С3М «Акация», 2С19 «Мста-С», 2А65 «Мста-Б».

Для укладки в боевом отделении самоходных орудий снаряд 3ОФ39 конструктивно выполнен в виде двух отсеков, стыкующихся перед стрельбой с помощью быстросвинчивающегося соединения:

  • снарядного отсека, в состав которого входит боевая часть (БЧ), разгонный двигатель (РДТТ) и блок стабилизаторов;
  • отсека управления, включающего автопилотный блок, ГСН и носовой блок.

В качестве органов управления снарядом в полёте использованы четыре выдвигаемых аэродинамических руля, в блоке стабилизаторов имеется также четыре выдвигаемых стабилизатора.

Модифицированный вариант 3ОФ39М выполнен моноблоком, что упрощает подготовку к стрельбе.

Подшипники трения на ведущих поясках обеспечивают низкую скорость вращения снаряда при стрельбе из стандартного нарезного ствола орудия. Это необходимо для нормальной работы систем коррекции. Для увеличения заряда корпус боеприпаса сделан тонкостенным. Сохранение геометрии корпуса при перегрузках в момент выстрела обеспечивается перераспределением давления наддува пороховых газов. Оптика головки самонаведения прикрывается защитным кожухом (для защиты от загрязнения и повреждений), отделяемым в полёте.

К155[править | править код]

КМ-1 «Краснополь» (в некоторых источниках — «Краснополь-155», К155) — модификация боеприпаса «Краснополь» для 155-мм артиллерийских систем М109А2/А6 (США), G5, G6 «Rhino» (ЮАР), FH77B (Швеция), TRF1 (Франция) и других. В составе комплекса используется 155-мм осколочно-фугасный управляемый снаряд К155 и метательный заряд ВК155 (или штатные метательные заряды используемой артиллерийской системы калибра 155 мм).

3ОФ39М «Краснополь-М»[править | править код]

3ОФ39М «Краснополь-М» — моноблочная модификация 3ОФ39 «Краснополь». Боеприпас выполнен в габаритно-массовых характеристиках обычного неуправляемого осколочно-фугасного снаряда, что позволяет размещать его в собранном виде (без деления на отсеки) в составе штатной боеукладки самоходных орудий. В УАС «Краснополь-М» для достижения максимальной дальности стрельбы вместо разгонного двигателя УАС «Краснополь» применён донный газогенератор, что позволило уменьшить длину снаряда. Количество выдвигаемых стабилизаторов увеличено до 6 штук. Разработка велась с 1990-х годов.

За счёт возможности стрельбы по более пологой траектории по сравнению с базовым вариантом, для «Краснополя-М» снижены требования к минимальной высоте границы облачности. В результате этого время, благоприятное для применения «Краснополя-М», возросло на 10-30 % (в зависимости от ТВД). Имеет более высокую вероятность попадания в цель — 0,8-0,9 (0,7-0,8 для 3ОФ39 «Краснополь»).

Поставлялся в КНР. В 1997 году КНР приобрела лицензию и с 2000 года налажено производство в КНР[4].

К155М[править | править код]

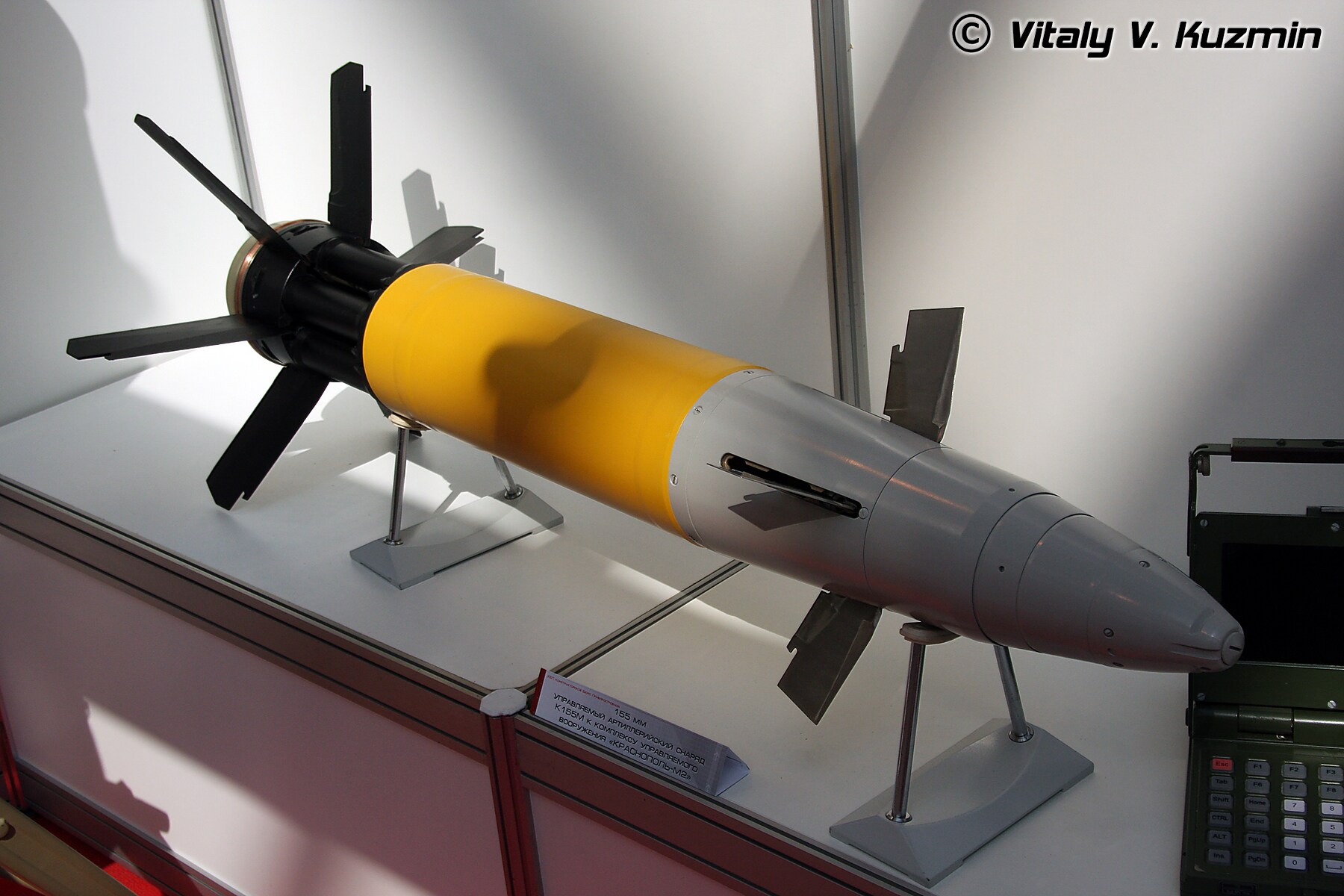

Краснополь-М2 на выставке МВСВ-2008.

КМ-2 «Краснополь-М2» — 155-мм вариант управляемого артиллерийского снаряда «Краснополь-М» (под стандарты НАТО). Включает в себя корректируемый осколочно-фугасный снаряд К155М калибра 155 миллиметров, с полуактивным самонаведением на цель, подсвеченную лазером. Предназначен для поражения неподвижных и движущихся бронированных и небронированных целей и инженерных сооружений на расстоянии до 25 км, с первого выстрела. Способ поражения сверху, по взлётно-пикирующей траектории.

Поставлялся в Индию в 2000-х годах[4]. Для комплекса «Краснополь-М» компанией CILAS (Франция) была разработана система лазерного целеуказания DHY307, в 2001 году для подтверждения её совместимости с «Краснополем» во Франции прошли стрельбовые испытания с использованием DHY307[5].

Стоимость снаряда на экспорт оценивается в 35 тыс. USD. Например для вооружённых сил Индии 3000 шт снарядов и 81 лазерный целеуказатель обошлись в 111,95 млн долларов США[6]

«Краснополь-Д»[править | править код]

Дальнейшая модернизация снаряда «Краснополь» с повышением дальности стрельбы и наведением с помощью спутниковой навигации[7].

— Модуль разработан МКБ «Компас» может вворачиваться в головную часть артиллерийских снарядов калибром 152 мм и выше, на штатное место взрывателя в снаряде "Краснополь". Он включает комбинированный взрыватель, приемник сигналов ГЛОНАСС и GPS

В отличие от снарядов, управляемых по лучу лазера, снаряд с модулем «Динамика» не зависит от погодных условий и не требует внешней подсветки цели, что позволяет быстро поражать точечные цели с заранее известными координатами. Круговое вероятное отклонение модернизированного таким образом снаряда не превышает 10 м

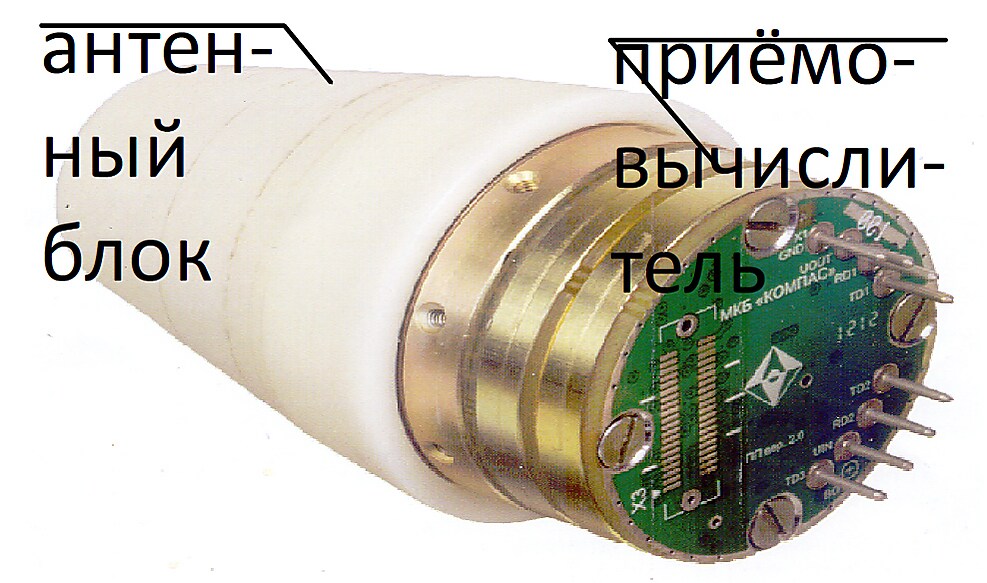

Блок спутникового наведения Краснополь-Д

Применение

[править | править код]

Расчёт из трёх человек подсвечивает цель при помощи лазерного целеуказателя-дальномера, входящего в состав переносного комплекса автоматизированного управления огнём «Малахит». Малоразмерные цели типа танк могут подсвечиваться на расстоянии до 5-7 километров днём и 4 км ночью, более крупные цели — до 15 км. После чего с удалённой позиции выстреливается управляемый артиллерийский снаряд.

Боевое применение

[править | править код]

Эксплуатанты

[править | править код]

Стоит на вооружении[править | править код]

  •  Индия — 3000 единиц «Краснополь-М» поставлено с 1999 года по 2002 год. Общая сумма поставок составила около 111 млн долларов США[2][13];
  •  Китай — не менее 1000 снарядов «Краснополь-М» калибра 152-мм поставлено в 1999—2000 годах, также с марта 2000 года по лицензии, приобретённой КНР в 1997 году компанией Norinco[14].

Потенциальные импортёры[править | править код]

  •  Франция[5][15]
  •  Венесуэла — демонстрационные стрельбы «Краснополя-М» в Венесуэле планировались на середину 2006 года, по результатам которых ожидалось принятие Венесуэлой решения о закупке начальной партии УАС.[16]

Сравнение с аналогичными боеприпасами

[править | править код]

Для подавления неподвижной батареи M109 на дальности 16 км тремя батареями 152 мм САУ требуется 902 ОФ снаряда, при использовании УАС «Краснополь» требуется около 9 снарядов[17]. При этом для стрельбы обычными снарядами требуется значительное время для топопривязки, необходимых расчетов по таблицам ведения огня, долгое время нахождения батареи на одном месте, что негативно сказывается на живучести батареи. Для определения координат цели требуется КНП типа 1В18, 1В19, 1В12, 1В13, 1В152, БПЛА или иные средства разведки.

Просмотр этого шаблона
Сравнительная характеристика корректируемых артиллерийских боеприпасов различных стран мира
Наименование Страна Изображение Калибр, мм Максимальная
дальность стрельбы, км		 Тип боевой части Масса взрывчатого
вещества, кг		 Длина снаряда, мм Масса снаряда, кг
«Краснополь-М1»[Прим 1][Прим 2]  Россия 2K25 Krasnopol.jpg 152 25 осколочно-фугасная 9,0 960 45,0
«Краснополь-М2»[Прим 3]  Россия Краснополь-М2 - МВСВ-2008 01.jpg 155 25 осколочно-фугасная 11,0 1200 54,0
«Сантиметр-М»[Прим 4]  Россия 152 18 осколочно-фугасная 10,0 861 41,0
«Сантиметр-М1»[Прим 5]  Россия 155 20 осколочно-фугасная 12,0 940 40,9
«Квитник»[Прим 6]  Украина Kvitnyk-E 01.jpg 152/155 20 осколочно-фугасная 8,0 1200 48,0
M712 «Copperhead»
/«Copperhead-2»[Прим 7]		  США Copperhead.jpg 155 16/20 кумулятивно-фугасная 6,7 1370 62,0
M982 «Excalibur»  США /  Швеция XM982 Excalibur.jpg 155 23/40–57[Прим 8] осколочно-фугасная,
кассетная		 22,0[Прим 9] 996 48,0
  1. ↑ Мста в XXI веке
  2. ↑ Часть 1. Высокоточное оружие. Группа 12. Средства управления оружием. Класс 1230. Системы (комплексы) управления оружием. Комплексы управляемого артиллерийского вооружения «Краснополь», «Краснополь-М1». (англ.) = Part 1. High-presicion munition. Group 12. Fire control equipment. Class 1230. Fire control systems. Krasnopol and Krasnopol-M1 guided artillery weapon systems // Каталог Росвооружения : Каталог. — «Рособоронэкспорт», 2002. — P. 121.
  3. ↑ Комплекс управляемого вооружения «КРАСНОПОЛЬ-М2»
  4. ↑ Готовятся госиспытания и производство КАС «Сантиметр-М»
  5. ↑ Энциклопедия XXI век. Оружие и технологии России. Том 12. Средства поражения и боеприпасы, стр. 181
  6. ↑ УПРАВЛЯЕМЫЙ АРТИЛЛЕРИЙСКИЙ СНАРЯД С ЛАЗЕРНЫМ ПОЛУАКТИВНЫМ САМОНАВЕДЕНИЕМ «Цветник»
  7. ↑ АРТИЛЛЕРИЙСКИЕ ВЫСОКОТОЧНЫЕ БОЕПРИПАСЫ Архивировано 25 марта 2012 года.
  8. ↑ Дальность стрельбы УАС M982 «Excalibur» сильно отличается в зависимости от модификации: Block 1a-1 имеет дальность стрельбы 23 км, Block 1a-2 — 40–57 км
  9. ↑ M982 Excalibur Extended-Range GPS-Guided Projectile


См. также

[править | править код]
  • «Сантиметр» — УАС с лазерным наведением.
  • «Грань» — управляемая артиллерийская мина с лазерным наведением, 120 мм.
  • «Китолов» — УАС с лазерным наведением, 120 и 122 мм.
  • SMArt 155 — 155-мм кассетный боеприпас с самоприцеливающимися боевыми элементами.
  • ADC (сокр. фр. ArtillerieDirigee Charge) — 155-мм французский снаряд с автономным радиолокационным самонаведением.
  • BOSS (сокр. англ. Bofors Optimised Smart Shell) — 155-мм шведский снаряд с автономным радиолокационным самонаведением.
