Гермес (ракетный комплекс)

Гермес
Тип многофункциональный тактический ракетный комплекс
Статус на вооружении
Разработчик Россия Конструкторское бюро приборостроения
Производитель Конструкторское бюро приборостроения
Основные эксплуатанты Россия ВВС России
Модификации «Гермес», «Гермес-А», «Гермес-К», «Гермес-С»
↓Все технические характеристики
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Гермес — российский перспективный комплекс управляемого ракетного оружия, разработанный в Конструкторском бюро приборостроения в Туле,[1] совместно с НИИФП[2]. Испытания авиационного варианта были завершены в 2003 году[3], впервые широкой публике комплекс был продемонстрирован 22 февраля 2009 года[4].

Предназначен для поражения одиночных и групповых целей (в том числе танков, инженерных и фортификационных сооружений, надводных целей и низкоскоростных летательных аппаратов) одиночным или залповым огнями на дальностях до 100 км[5]. Авиационный вариант комплекса имеет дальность до 15-20 км, однако это резко сокращает потери авиации от ПЗРК и ПВО малого радиуса действий класса Оса-М.[6]

Комплекс приспособлен под различные варианты базирования («Гермес» — наземные ПУ, «Гермес-А» — авиационный вариант, «Гермес-К» — корабельный вариант, «Гермес-С» — стационарный вариант для береговой обороны), и представляет собой унифицированное решение высокоточной реактивной артиллерии для всех родов войск.

История создания[править | править код]

Ракета[править | править код]

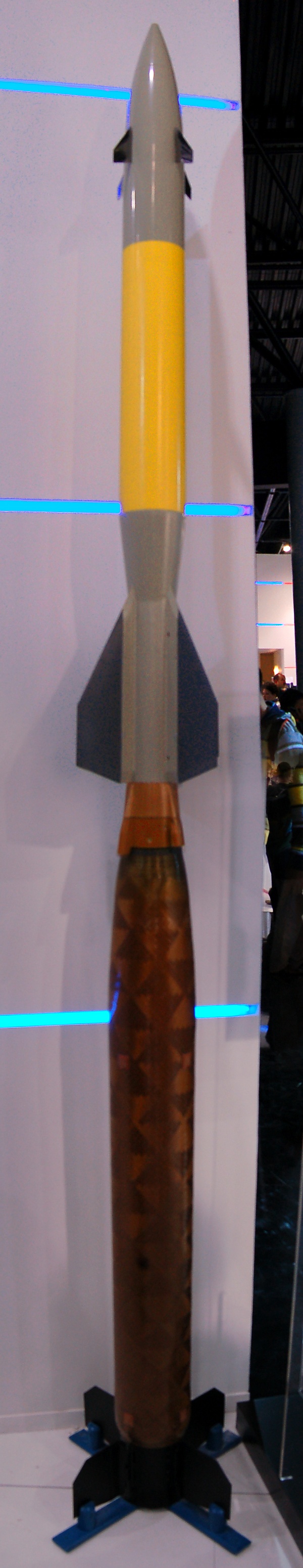

Ракета комплекса «Гермес». МАКС-2009

Ракета комплекса «Гермес» представляет собой двухступенчатую бикалиберную сверхзвуковую управляемую ракету. Индекс ГРАУ ракеты пока достоверно не известен. Ракета внешне напоминает ракету 57Э6-Е комплекса ПВО Панцирь-С1. Калибр ускорителя различается в зависимости от дальности полёта и может составлять либо 170 мм, либо 210 мм[3].

На маршевом участке траектории ракета развивает скорость до 1 000 м/с[7], а в среднем, по траектории скорость составляет около 500 м/с[3].

Управление полётом ракеты осуществляется воздушными рулями. Система наведения ракеты — комбинированная. На этапе выхода в район цели она осуществляется с помощью инерциального или радиокомандного наведения, а на конечном участке — самонаведением[7]. На ракете могут размещаться различные головки самонаведения[3], в том числе — лазерные[3].

Поражение цели производится осколочно-фугасной боевой частью, весом 28 кг[7]. По заявлению производителя, точность попадания и мощность боеголовки обеспечивают безвозвратное уничтожение малоразмерных целей одной ракетой, а крупноразмерных — несколькими, путём последовательного поражения жизненно важных элементов цели[7]. При выходе на цель ракета взмывает вверх и поражает цель, пикируя сверху[8].

Модификации[править | править код]

Гермес[править | править код]

«Гермес» — наземная модификация комплекса, размещаемая на серийных колёсных шасси высокой проходимости[5] (в частности, КамАЗ-43114). Благодаря использованию специализированной многофункциональной РЛС обнаружения целей и сопровождения ракет «Гермес» обладает наибольшей среди всех модификаций дальностью поражения целей в 100 км[5] (при этом используется ракетный ускоритель большего калибра[3]).

Огромная для подобных систем дальность приближает возможности «Гермеса» к оперативно-тактическим ракетным комплексам при значительно меньшей стоимости. Комплекс обладает высоким потенциалом при контрбатарейной стрельбе.

Состав[править | править код]

В состав подвижного комплекса минимально входят[5]:

  • Боевая машина (ПУ) с 24 готовыми к пуску ракетами в ТПК;
  • Машина управления с МРЛС обнаружения и сопровождения на выдвижной мачте;
  • Командно-штабная машина с аппаратурами связи и навигации.

Повышение возможностей комплекса возможно при включении в его состав[5]:

  • Транспортно-заряжающих машин;
  • Комплексов воздушной разведки с БПЛА.

Обслуживание комплекса производится[5]:

  • Машиной технического обслуживания.

Гермес-А[править | править код]

«Гермес-А» — авиационная модификация комплекса, оптимизированная для размещения на широком круге летательных аппаратов — от ударных самолётов и вертолётов до транспортной авиации. Дальность применения авиационной модификации составляет 15—20 км днём и ночью[6]

Одной из важнейших черт комплекса является возможность ведения огня на дальности больше ПЗРК и ПВО малого радиуса действия, которые представляют основную угрозу вертолетам.[6] Залповый пуск ракет сразу по нескольким целям позволяет увеличить поражаемость из-за невозможности ответной реакции после первого попадания. Сверхзвуковая скорость ракеты усложняет работу комплексов активной защиты.[6][7]

Некоторые источники считают, что, поскольку ракета адаптирована из варианта с дальностью до 100 км, то указываемая дальность порядка 15-18 км соответствует варианту ракеты с инерциальной системой наведения[6], а дальность до 100 км достижима при применении радиокомандной.[6][9]

Производитель заявляет оптико-электронную систему (ОЭС) c оптическим захватом и сопровождением цели с управлением полетом ракеты по лазерному лучу. Состав ОЭС следующий:[6]

  • включающая телевизионный и тепловизионный каналы технического зрения,
  • два канала лазерного целеуказания, электронные блоки (в т. ч. двухканальный автомат сопровождения цели),
  • автоматическое сопровождение и лазерный подсвет целей.

Состав[править | править код]

На носителе размещены:

  • до 16 ракет в ТПК
  • до 2 пусковых установок
  • аппаратура управления

Также в состав комплекса входят, но не размещаются на носителе, средства технического обслуживания.

Носители[править | править код]

Достоверно пока не известен полный список возможных носителей комплекса. На сайте производителя в качестве примера приводятся вертолёт Ка-52 и штурмовик Су-39[7]. Известно, что в 2003 году были успешно завершены испытания комплекса на вертолёте Ка-52[3].

Серийно устанавливается на Ми-24ВМ1 (экспортное обозначение Ми-35М), Ми-24ВК-П, а также, со спецдоработкой — на Ми-24П и ВП, Ми-17АМТШ.

Гермес-К[править | править код]

«Гермес-К» представляет собой корабельную модификацию комплекса, предназначенную для размещения на кораблях малого и среднего водоизмещения[10]. В зависимости от решаемых задач, на кораблях могут быть установлены ракеты как обычной, так и повышенной дальностей.

Состав[править | править код]

В состав комплекса «гермес-К» входят[10]:

  • управляемые ракеты «Гермес» в ТПК
  • подвижная ПУ:
    • специализированная
    • АК-630, доработанная для размещения ракет.
  • аппаратура управления комплексом;
  • средства связи и передачи данных;
  • средства технического обслуживания.

Запланирован будущий кратный рост мощности комплекса[11].

Тактико-технические характеристики[править | править код]

Источник данных: Противотанковый ракетный комплекс «Гермес». Информационная система «ракетная техника»[3]

Основные характеристики комплекса[править | править код]

  • Максимальная дальность стрельбы:
    • Вариант повышенной дальности: 100 км
    • Вариант обычной дальности: 20 км
  • Скорость полёта:
    • Максимальная: 1 300 м/с[12]
    • Средняя: 500 м/с
  • Температура применения: от −50 °C до +50 °C

Ракета[править | править код]

  • Массо-габаритные характеристики:
    • Ракеты:
      • Длина: < 3,5 м
      • Диаметр ракетного ускорителя: 0,21 м или 0,17 м (в зависимости от дальности)
      • Диаметр второй ступени: 0,13 м
      • Вес: 90 кг
    • ТПК:
      • Длина: 3,5 м
      • Диаметр: > 0,21 м или > 0,17 м (в зависимости от дальности)
      • Вес:
        • Полный вес ТПК с ракетой: 130 кг или 110 кг (в зависимости от дальности)
        • Вес ракеты в ТПК: 127 кг или 107 кг (в зависимости от дальности)
  • Боевая часть:

Управление и наведение комплекса[править | править код]

  • Допустимые типы управления: Комбинированное, с самонаведением
  • Сопровождение цели: автоматическое

Пусковая установка[править | править код]

  • Допустимые типы: наземная, корабельная и воздушная
  • Носители: различные типы колёсных шасси, транспортной и боевой авиации, боевых кораблей и катеров
  • Число ракет на ПУ: до 24
