Автомат Барышева

А. Ф. Барышев, в отличие от большинства советских конструкторов-оружейников, работавших в рамках государственных НИОКР, начал проектирование принципиально новой схемы автоматики в инициативном порядке. В 1962 году, будучи сотрудником одного из оборонных предприятий, он задался целью радикально снизить отдачу стрелкового оружия без использования громоздких дульных компенсаторов и активных систем демпфирования. В отличие от других конструкций, А. Ф. Барышев сосредоточился на перераспределении энергии внутри подвижной системы затвора^[2].

На свои изобретения в 1969 году А. Ф. Барышев получил авторское свидетельство СССР на «Запирающее устройство для стрелкового оружия», которое легло в основу всех последующих разработок. В начале 1990-х годов разработки были переоформлены и был получен патент уже Российской Федерации, на изобретение «Запирающий механизм для стрелкового оружия и артиллерийского орудия»^[3].

В течение 1970 — начале 1980-х годов А. Ф. Барышев выполнял доводку конструкции до промышленного уровня в инициативном порядке. Полигонные испытания оружие были проведены в первой половине 1980-х годов, позднее проведены войсковые испытания^[4].

На испытаниях присутствовали специалисты Министерства обороны, ГРУ и представители КГБ СССР (включая сотрудников подразделений специального назначения «Альфа» и «Вымпел»). Именно представители специальных подразделений были заинтересованы в принятии на вооружение разработанных образцов оружия. Представители Министерства обороны СССР, напротив, не видели смысла в замене принятых на вооружение АК-74, РПК-74 и ПКМ, обосновывая это необходимостью больших финансовых затрат для перехода на новое стрелковое автоматическое оружие и необходимостью переучивания личного состава.

После распада СССР в 1991 году, финансирование оборонных НИОКР практически прекратилось. В поисках средств для завершения проекта А. Ф. Барышев вступил в переговоры с представителями зарубежных компаний. В середине 1990-х годов был заключён договор с компанией LCZ-Group (Чехословакия, город Брно), которая занималась разработкой и продажей оружия и имела выход на западные рынки оружия^[1].

По условиям договора LCZ-Group получила от А. Ф. Барышева не только конструкторскую документацию на автоматы АБ-5,45 и АБ-7,62, но и на автоматическую винтовку АВБ-7,62, крупнокалиберный пулемёт КПБ, автоматический гранатомёт АРГБ, а также новый 9-мм пистолет с магазином на 14 патронов. Однако в мае 1995 года на международной оружейной выставке IDET-95 в Брно, представители компании LCZ-Group демонстрировали эти образцы под собственными обозначениями (LCZ B-10, B-20, B-30, B-40, B-50), удалив с маркировки фамилию А. Ф. Барышева и номера авторских свидетельств. В рекламных буклетах оружие подавалось как «чешская разработка на основе передовых технологий».

А. Ф. Барышев инициировал расторжение договора, и документация была возвращена в Россию. Попытки LCZ-Group продать патент западным оружейным корпорациям (включая FN Herstal и Heckler & Koch) были пресечены в судебном порядке, хотя сам факт интереса со стороны ведущих мировых производителей косвенно подтверждал высокий уровень разработок.

В мае 2014 года на выставке вооружений KADEX-2014 (Астана, Казахстан) руководитель компании «Czech Weapons» Ростислав Кудлачек представил автомат CZW-762, который незначительно отличался от АБ-7,62 (была изменена форма цевья и пистолетной рукоятки, использован телескопический приклад вместо складного)^[5].

Разработанный образец CZW-762 был представлен чешской стороной на демонстрационные испытания на военном полигоне в Казахстане, по их результатам представители силовых министерств республики проявили интерес к оружию, однако сведений о закупках или лицензионном производстве в открытый доступ не поступало.

Автоматика оружия А. Ф. Барышев основана на схеме с полусвободным затвором; выстрел производится с открытого затвора (заднее шептало). Такая схема была более характерна для станковых и единых пулемётов (например, MG 42, M60) или автоматических пушек, чем для индивидуального стрелкового оружия^[6].

Порядок работы автоматики^[7]:

• Исходное положение: подвижные части (затворная группа) находятся в крайнем заднем положении. Патронник свободен, возвратная пружина сжата.
• Нажатие на спусковой крючок освобождает затворную группу. Под действием возвратной пружины она движется вперёд.
• При движении вперёд личинка затвора захватывает очередной патрон из магазина и досылает его в патронник.
• В крайнем переднем положении «запирающий рычаг» поворачивается, жёстко запирая канал ствола, ударник жёстко закреплён на затворной раме. Одновременно верхний выступ рычага наносит удар по ударнику, который накалывает капсюль. Происходит выстрел.
• Давление пороховых газов через дно гильзы передаётся на «личинку затвора» (компенсатор отдачи), которая имеет свободный ход относительно остальных частей затвора. Личинка начинает движение назад, сдвигая затворную раму.
• Затворная рама, двигаясь назад, последовательно воздействует на остов затвора и на запирающий рычаг. Нижний конец рычага упирается в уступ ствольной коробки, что приводит к расцеплению затвора и ствольной коробки.
• Под действием накопленной инерции вся подвижная система отходит назад, извлекая и выбрасывая стреляную гильзу, сжимая возвратную пружину.
• Цикл повторяется (при автоматическом огне) или подвижные части останавливаются шепталом в заднем положении (одиночный огонь).

Ключевое отличие от газоотводных систем: энергия отдачи не «отводится» из канала ствола, а используется непосредственно через дно гильзы. Отсутствуют газовая камера, газовый поршень и газоотводная трубка.

Запирающий механизм состоит из четырёх основных деталей^[7]:

• Тело затвора (остов) — несущая деталь, связывающая все элементы.
• Затворная рама — массивная деталь, воспринимающая удар от личинки и передающая движение запирающему рычагу.
• Запирающий рычаг — двухплечий рычаг, который в переднем положении заходит за уступ ствольной коробки, жёстко запирая затвор.
• Личинка затвора (компенсатор отдачи) — подвижный элемент с чашечкой для дна гильзы, имеющий возможность качаться относительно остова затвора.

Особенность конструкции заключается в том, что значительная часть энергии отдачи расходуется на последовательное приведение в движение этих четырёх масс, причём с разными временными задержками. Пиковое усилие, передаваемое на плечо стрелка, снижается в 2-3 раза по сравнению с АКМ/АК-74, а импульс отдачи «растягивается» во времени.

Ударно-спусковой механизм (УСМ) — трёхпозиционный (предохранитель, одиночный огонь, автоматический огонь). Флажковый предохранитель-переводчик расположен на правой стороне ствольной коробки, аналогично автоматам Калашникова, но имеет иную внутреннюю кинематику из-за работы с заднего шептала^[7].

Характерная особенность: при включении предохранителя, затворная группа блокируется как в заднем, так и в переднем положении, что исключает случайный выстрел при падении.

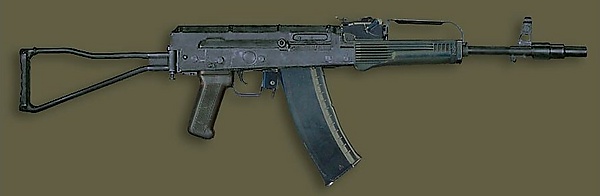

Внешне автоматы Барышева напоминают автоматы Калашникова, но имеют характерные отличия^[3]:

• Отсутствие газовой трубки — на её месте установлена массивная рукоятка для переноски, которая служит также для защиты прицельных приспособлений.
• Складной приклад — откидывается влево (на АКС-74 — вправо), что более удобно для стрелка-правши при переноске с переднего положения.
• Цевьё — укороченное, поскольку нет необходимости в газовой камере.
• Дульное устройство — интегрированный компенсатор-пламегаситель (на ранних образцах — просто нарезная втулка).

Масса автоматов несколько меньше, чем у штатных АК: АБ-5,45 весит 3,4 кг против 3,6 кг у АК-74 (без магазина).

Питание осуществляется из стандартных магазинов Калашникова^[1]:

• для АБ-7,62 — от АКМ (30 патронов, возможна установка магазинов на 40 патронов от РПК).
• для АБ-5,45 — от АК-74 и РПК-74 (30 или 45 патронов).

Возможна установка дополнительных принадлежностей:

• прибора бесшумной и беспламенной стрельбы (ПБС) с нарезкой на дульной части;
• подствольного гранатомёта ГП-25 или ГП-30 (требуется доработка крепления из-за отсутствия газовой трубки);
• оптических (ПСО-1, 1П29) и ночных (НСПУ) прицелов на штатное боковое крепление типа «ласточкин хвост».

Помимо автоматов АБ-5,45 и АБ-7,62, комплекс включает несколько взаимно унифицированных образцов^[1]:

• автоматическая винтовка Барышева (АВБ-7,62);
• крупнокалиберный пулемёт Барышева (КПБ);
• автоматический ручной гранатомёт Барышева (АРГБ).

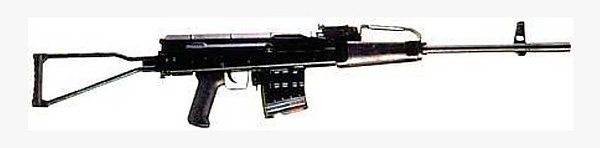

Автоматическая винтовка Барышева (АВБ-7,62) — создана под мощный винтовочный патрон 7,62×54R. Отличается удлинённым стволом (500 мм), наличием сошек (могут заменять цевьё) и магазином от СВД на 10 патронов. Особенность винтовки АВБ-7,62 — она создана под винтовочный патрон, но позволяет вести прицельный автоматический огонь из неустойчивых положений (стоя с руки, с колена) на дальности до 200 м. При стрельбе очередями по 10 патронов тренированный стрелок укладывает все пули в грудную мишень на 250 м^[1].

Недостатки автоматической винтовки:

• малая ёмкость магазина (10 патронов) — для автоматического огня маловато.
• громкий звук выстрела и сильное дульное пламя (следствие короткого ствола и мощного патрона);
• большая масса (3,9 кг без магазина).

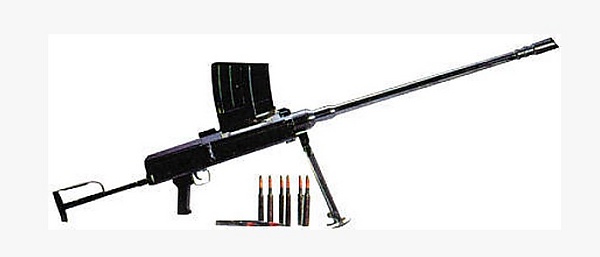

Крупнокалиберный пулемёт Барышева (КПБ) имеет калибр 12,7×108 мм. Конструктивно повторяет схему автоматов Барышева, но в увеличенных масштабах. Предназначался для установки на лёгкие наземные носители (в том числе на сошки для зенитной стрельбы) и на вертолёты. Отличается очень низкой для своего класса отдачей, что позволяло вести прицельный огонь одиночными с плеча (необычно для 12,7-мм пулемёта)^[1].

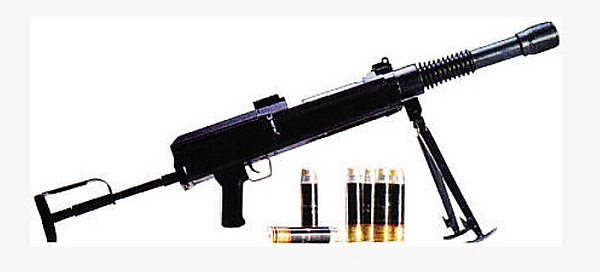

Автоматический ручной гранатомёт Барышева (АРГБ) имеет калибр 30 мм, использует штатные выстрелы ВОГ-17 от подствольных гранатомётов. Масса гранатомёта — около 5 кг, темп стрельбы — 400 выстр./мин. Способен вести огонь одиночными и очередями. Недостаток — очень сильная отдача при стрельбе очередями, несмотря на систему Барышева, поскольку масса подвижных частей гранатомёта ограничена^[1].

Тактико-технические характеристики (АБ-5,45, АБ-7,62, АВБ-7,62) представлены в таблице^[8][7].

Сравнение автоматов Барышева с автоматами Калашникова.

Достоинства^[1]:

• Меньшая отдача — в 2-3 раза по пиковому значению. Это подтверждено как инструментальными измерениями, так и субъективными отзывами стрелков-испытателей.
• Высокая кучность очередями — рассеивание при стрельбе из АБ-5,45 меньше, чем у АК-74. Ствол «не уводит» вверх при стрельбе длинными очередями.
• Простота конструкции — отсутствие газоотводного тракта снижает количество деталей, уменьшает трудоёмкость изготовления и облегчает чистку оружия.
• Модульность — высокая унификация между автоматом, винтовкой, пулемётом и гранатомётом (единые принципы работы затвора, одинаковые прицельные приспособления, взаимозаменяемость ударно-спусковых механизмов).

Недостатки^[1]:

• Задержка выстрела — из-за движения затворной группы вперёд время от нажатия на спуск до выстрела составляет около 0,05-0,1 с, что заметно больше, чем у оружия с закрытого затвора (АК, М16). Это может влиять на точность стрельбы по движущимся целям.
• Чувствительность к загрязнению — поскольку патронник открыт до выстрела, в него может попасть песок, пыль или грязь. Испытания в экстремальных условиях (песчаная камера, грязь) показали, что автоматы Барышева менее надёжные чем АК-74.
• Сложность расчёта масс — под каждый новый патрон требуется заново рассчитывать массы и соотношения четырёх подвижных частей, что затрудняет быструю адаптацию системы под другие калибры.
• Худшая кучность одиночными — из-за движения массивных частей перед выстрелом точка прицеливания смещается сильнее, чем у оружия с неподвижным затвором. Особенно заметно на дистанциях свыше 300 м.
• Специфическая эргономика — рукоятка для переноски, хотя и удобная при транспортировке, увеличивает высоту оружия и может цепляться за ветки/снаряжение.
• Сложность и высокая стоимость производства — из-за необходимости подгонки деталей.

Автоматы Барышева (АБ-5,45 и АБ-7,62), а также созданный на их основе комплекс (автоматическая винтовка АВБ-7,62, крупнокалиберный пулемёт КПБ, автоматический гранатомёт АРГБ) занимают особое место в истории развития стрелкового оружия. С одной стороны, эта разработка так и не была принята на вооружение и не пошла в серию, оставшись в разряде опытных и экспериментальных образцов. С другой стороны — она представляет собой одну из немногих в мировой практике последовательных попыток реализовать в индивидуальном автоматическом оружии схему с полусвободным затвором и выстрелом с открытого затвора, используя энергию отдачи непосредственно через дно гильзы, без традиционного газоотводного механизма^[2].

Тем не менее патент Российской Федерации на создание конструкции действует, а конструктивные решения Барышева изучаются оружейными инженерами как альтернативный путь развития автоматики — особенно актуальный в контексте создания оружия под промежуточные патроны нового поколения (6,5×39 мм, 6,8×51 мм), где проблема отдачи становится критической.

По состоянию на 2025 год комплекс Барышева не производился серийно ни в России, ни за рубежом. Имеющиеся опытные образцы хранятся в музеях (Тульский государственный музей оружия, Центральный музей Вооружённых Сил в Москве).
