Стрела-10

24 июля 1969 года, в соответствии с постановлением ЦК КПСС и Совета министров СССР, была начата разработка комплекса 9К35 «Стрела-10СВ». Комплекс создавался в Конструкторском бюро точного машиностроения путём последовательной модернизации и модификации ЗРК 9К31 «Стрела-1»^[7].

С января 1973 года по май 1974 года ЗРК «Стрела-10СВ» прошёл совместные испытания на Полигоне. По результатам испытаний встал вопрос о целесообразности принятия на вооружение этого комплекса. По мнению представителей ГРАУ и разработчиков ЗРК соответствовал всем предъявленным требованиям. Однако, по мнению председателя комиссии и представителей полигона, комплекс не отвечал всем предъявляемым требованиям. Претензии предъявлялись к зенитной управляемой ракете (ЗУР) в части вероятности поражения цели одной ракетой при использовании инфракрасного (во всей зоне поражения) и фотоконтрастного (на встречных курсах, вдогон на высотах до 100 метров и более 2 000 метров) каналов. Была подвергнута сомнению надёжность функционирования боевой машины (БМ) и ракеты 9М37. Были замечания по размещению аппаратуры и удобству ведения работы боевым расчётом. В результате, было принято компромиссное решение, ЗРК 9К35 был рекомендован к принятию на вооружение после устранения замечаний. К 1976 году замечания были устранены и комплекс прошёл повторные испытания на полигоне, после чего был принят на вооружение^[7].

В состав зенитно-ракетного комплекса войсковой ПВО входит:

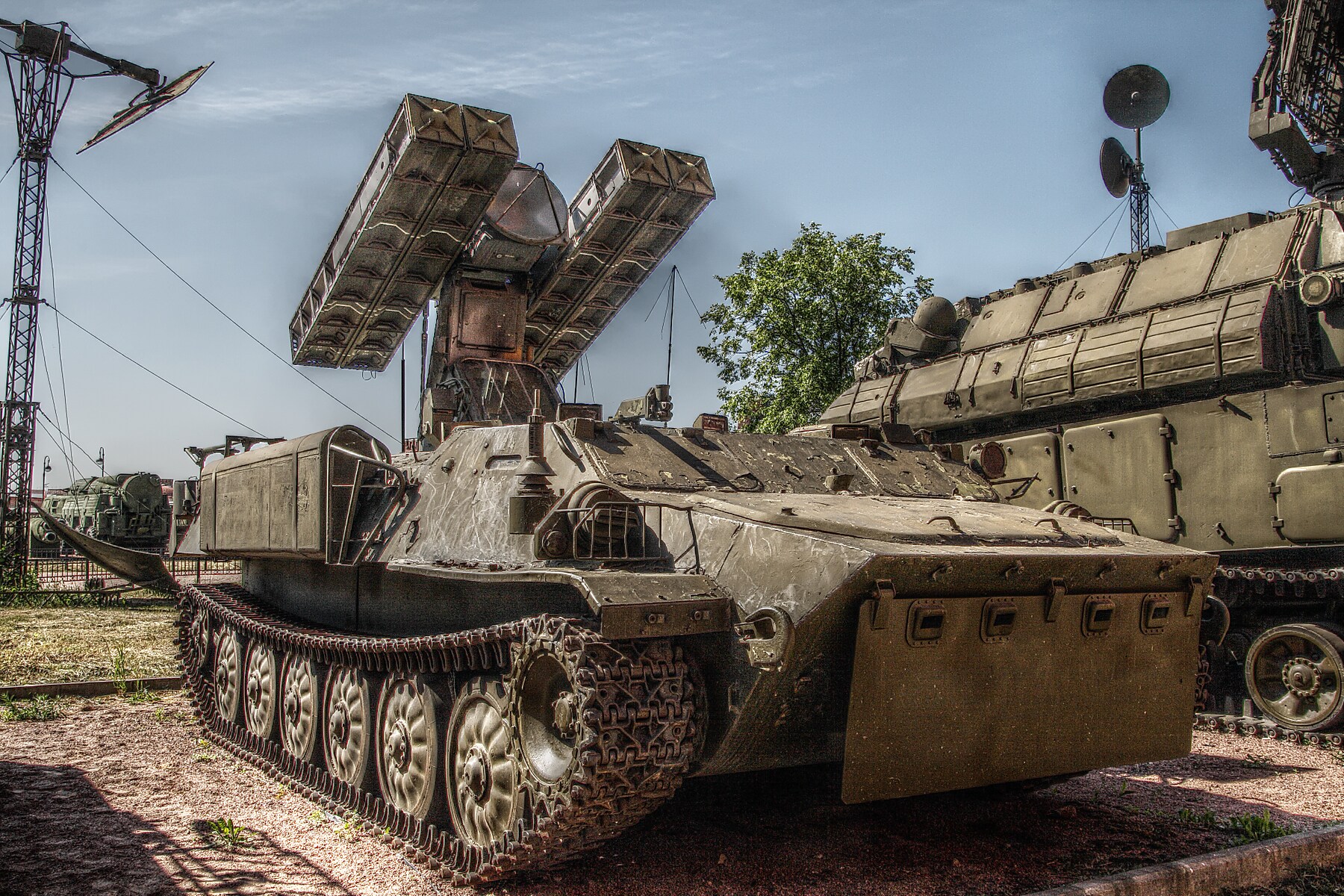

Основным элементом комплекса является боевая машина. БМ создана на базе МТ-ЛБ. Отличием по сравнению с ЗРК 9К31 «Стрела-1» является увеличенный боекомплект (4 ЗУР на пусковой установке и 4 дополнительных ракеты в боевом отделении машины), оснащение электроприводами механизмов наведения ПУ на цель, 7,62 пулемёт ПКТ для обороны^[7].

Машина обладает низким удельным давлением на грунт, что позволяет ей двигаться по дорогам с низкой несущей способностью, по болотам, снежной целине, песчаной местности, кроме того машина может плавать. Ходовая часть имеет независимую торсионную подвеску, обладает хорошей манёвренностью и обеспечивает высокую плавность хода, благодаря этому увеличивается точность стрельбы и долговечность пусковой установки. Помимо 4 ЗУР, размещённых на пусковой установке, боевая машина позволяет перевозить дополнительно 4 ракеты в корпусе^[8].

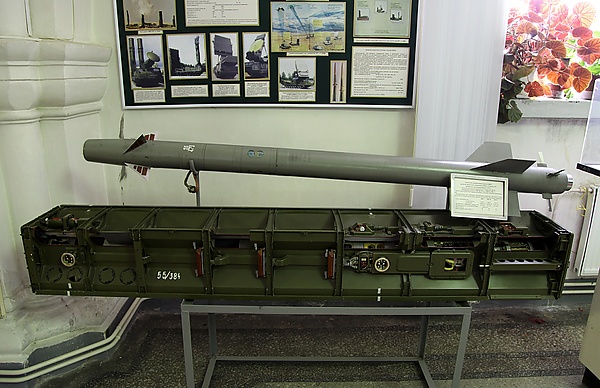

В качестве основного вооружения используется твердотопливная зенитная ракета 9М37. Ракета выполнена по схеме «утка». Головка самонаведения работает в двухканальном режиме и обеспечивает наведение по методу пропорциональной навигации. В качестве основного используется фотоконтрастный режим. В качестве запасного используется режим инфракрасного наведения, который обеспечивает обстрел целей в условиях помех, на встречных и догонных курсах. При использовании ИКГСН для её охлаждения расходовался жидкий азот, находящийся в корпусе контейнера ракеты, в связи с этим слежение за целью выполнялось только в фотоконтрастном режиме, и уже непосредственно перед пуском ракеты оператор-наводчик принимал решение о дополнительном использовании ИКГСН в зависимости от условий наличия визуальных помех. Если ИКГСН была использована, но пуск был отменён, то повторно ИКГСН использовать уже было нельзя из-за отсутствия азота. Сзади крыльев установлены элероны, с помощью которых осуществляется ограничение угловой скорости вращения ракеты^[7].

По сравнению с ЗУР 9М31, на 9М37 установлена более эффективная боевая часть стержневого типа, снабжённая неконтактным и контактным взрывателем. В случае промаха ракета самоуничтожалась^[7].

Для определения положения цели и автоматического расчёта углов для упреждающего пуска ЗУР в комплексе 9К35 используется аппаратура оценки зоны, представляющая радиодальномер миллиметрового диапазона и счётно-решающее устройство^[7].

Основным отличием комплекса от базового варианта являлось наличие новых головок самонаведения ракет 9К37М. Новая ГСН выбирала цели по траекторным признакам, что заметно снижало эффективность помех-ловушек^[7].

Комплекс создан по решению ГРАУ и МОП. Причиной стала необходимость повышения степени автоматизации боевой работы комплекса. Основным отличием являлось наличие аппаратуры автоматизированного приёма и реализации целеуказания от батарейного командирского пункта ПУ-12М, от пункта управления начальника ПВО полка и от РЛС обнаружения. На боевую машину по бокам были установлены поплавки из пенополиуретана для возможности преодоления водных преград с полным комплектом ЗУР и пулемётом. Комплекс был принят на вооружение в 1981 году^[7].

По решению Совета министров СССР от 1 апреля 1983 года была начата разработка дальнейшей модернизации ЗРК «Стрела-10». Новый комплекс должен был более эффективно вести борьбу с визуально видимыми низколетящими самолётами, вертолётами, с места и при коротких остановках в обстановке интенсивных оптических помех. В 1989 году, после испытаний, комплекс был принят на вооружение, так как удовлетворял всем предъявленным требованиям^[7].

Зона поражения:

• по высоте: от 25 до 3500 м
• по дальности: от 800 до 5000 м

Вероятность поражения цели 1 ракетой: 0,3-0,6^[9]

См. также: Сосна (ЗРК)

В составе комплекса тепловизионная система, АСЦ. Спектральный диапазон тепловизионного канала составляет 3—5 мкм. ЗРК позволяет вести огонь по принципу «выстрелил-забыл». Вооружение состоит из 8 ЗУР 9М333 (9М37М, 9М37МД). Скорость поражаемых целей до 420 м /с.^[10]

Российская модификация, разработанная АО «КБ точного машиностроения имени А. Э. Нудельмана» для модернизации комплексов «Стрела-10М», «Стрела-10М2» и «Стрела-10М3». На комплекс установлена тепловизионная система, автомат захвата и сопровождения цели и блок сканирования.^[11] Поставляется в ВПВО СВ и в ВДВ с 2015 г.

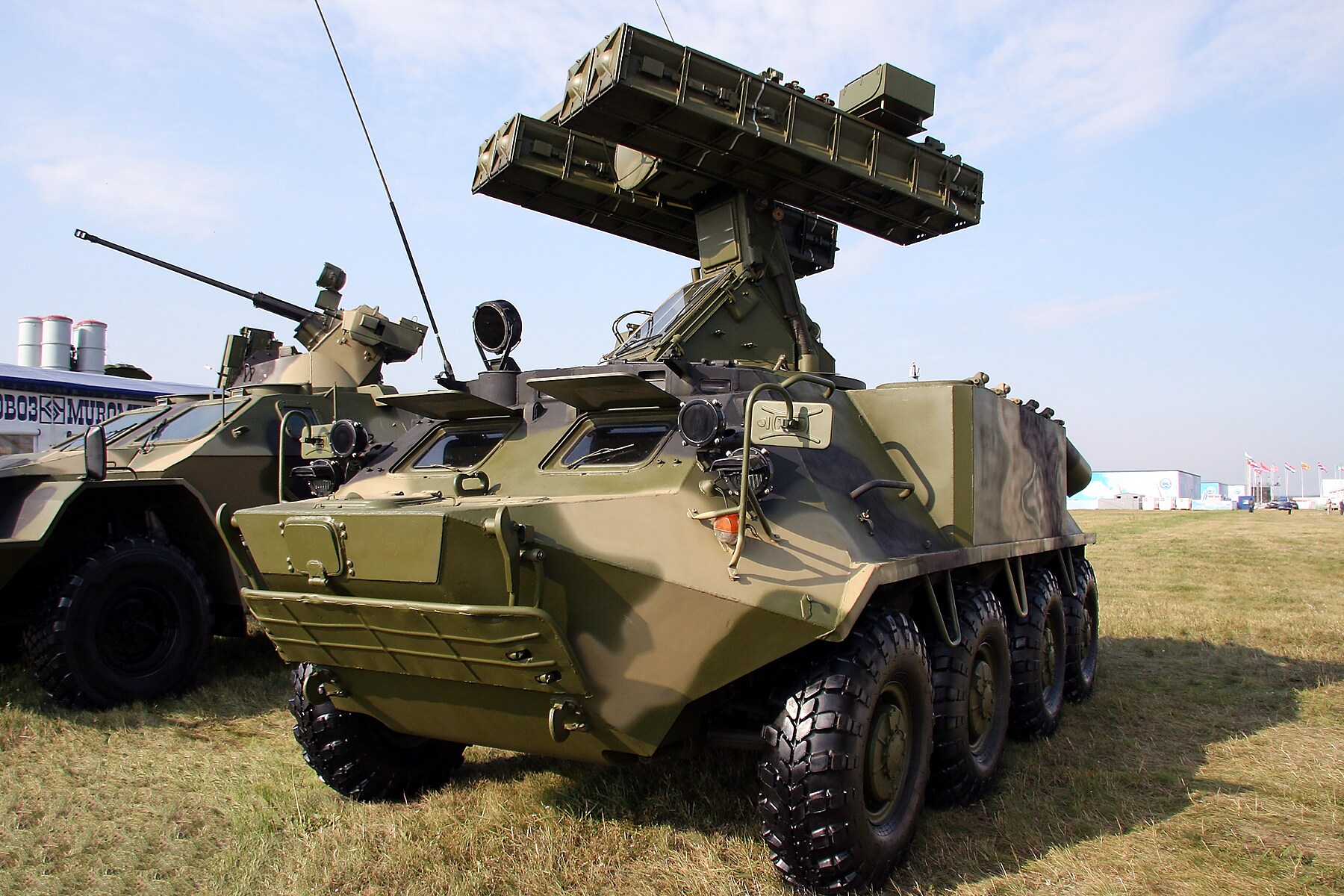

Белорусская модификация, разработанная НПО «Тетраэдр» на базе «Стрела-10М2». На комплекс установлена оптико-электронная система ОЭС-1ТМ, цифровая вычислительная система и аппаратура навигации GPS. Комплекс может быть размещён на колёсном шасси.^[12]

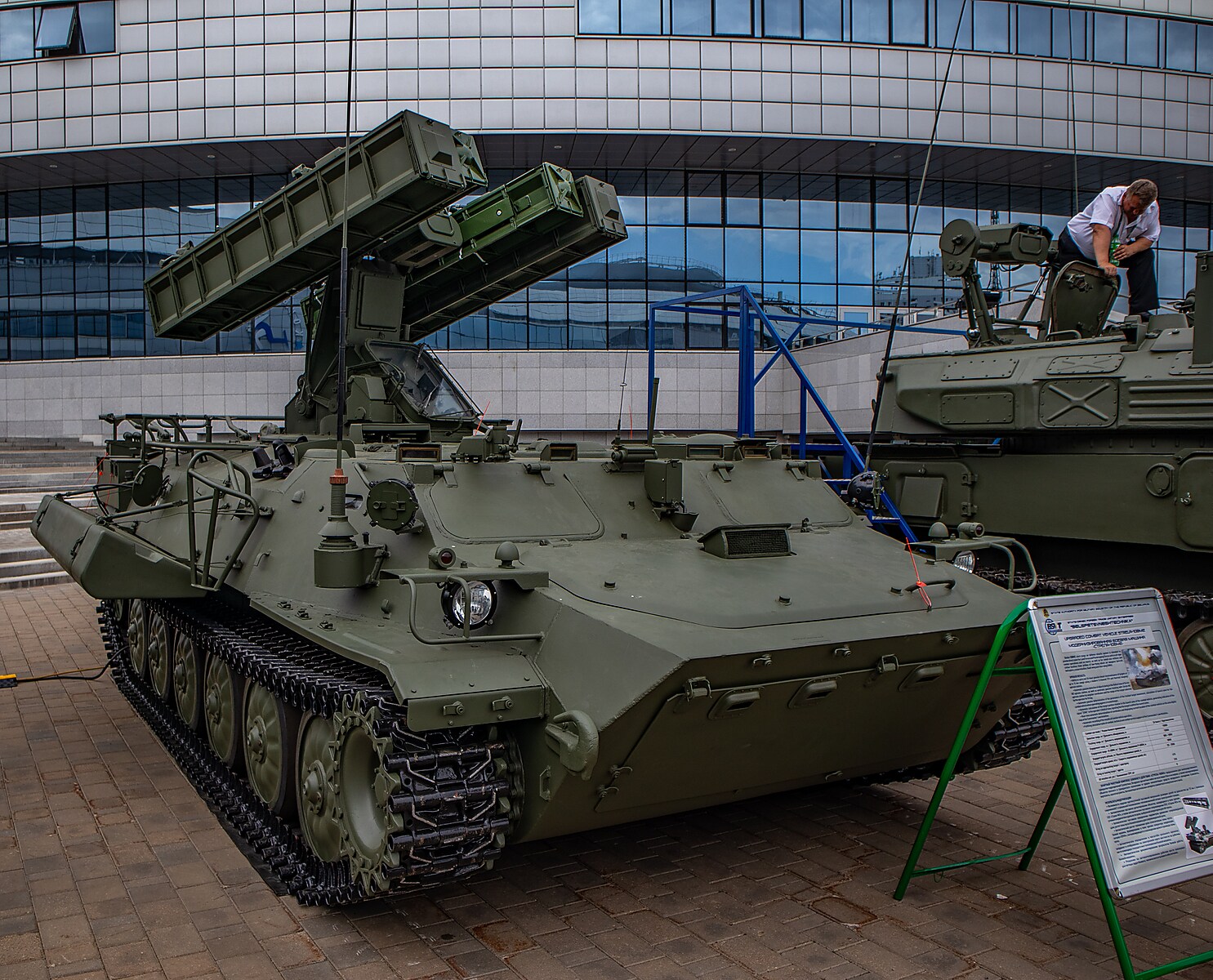

Белорусская модификация, разработанная ООО «БСВТ - новые технологии» на шасси МТ-ЛБ^[13], оснащена четырёхканальной (узкое и широкое поля зрения) тепло-телевизионной оптико-электронной станцией (ОЭС) «Стриж-М2», которая обеспечивает боевой машине возможность круглосуточной работы (днём и ночью) в условиях недостаточной видимости. Дальность обнаружения целей, типа вертолёт или штурмовик составляет не менее 20 000 метров, а распознавания — от 7 000 до 10 000 метров. Использование пассивной системы обнаружения, сопровождения и наведения позволяет ЗРК «Стрела-10БМ2» иметь высокую радиолокационную скрытность. Зенитный ракетный комплекс вооружён двумя типами ракет с полуактивной и пассивной головками самонаведения, что даёт возможность не только поражать различные типы целей, в том числе беспилотные летательные аппараты, но и делает малоэффективным использование воздушным противником бортовых средств радиоэлектронной защиты. Наличие в ЗРК «Стрела-10БМ2» приёмо/передатчиков ГЛОНАСС/GPS, геомагнитного датчика и цифрового датчика пути сокращает подготовку боевой машины к работе более чем в семь раз по сравнению с 9К35М «Стрела-10М». Помимо того зенитный ракетный комплекс оснащён цифровой радиостанцией Р-181-50Т, которая обеспечивает уверенную связь в сложной помеховой обстановке. Диапазон рабочих частот радиостанции от 30 до 108 МГц.

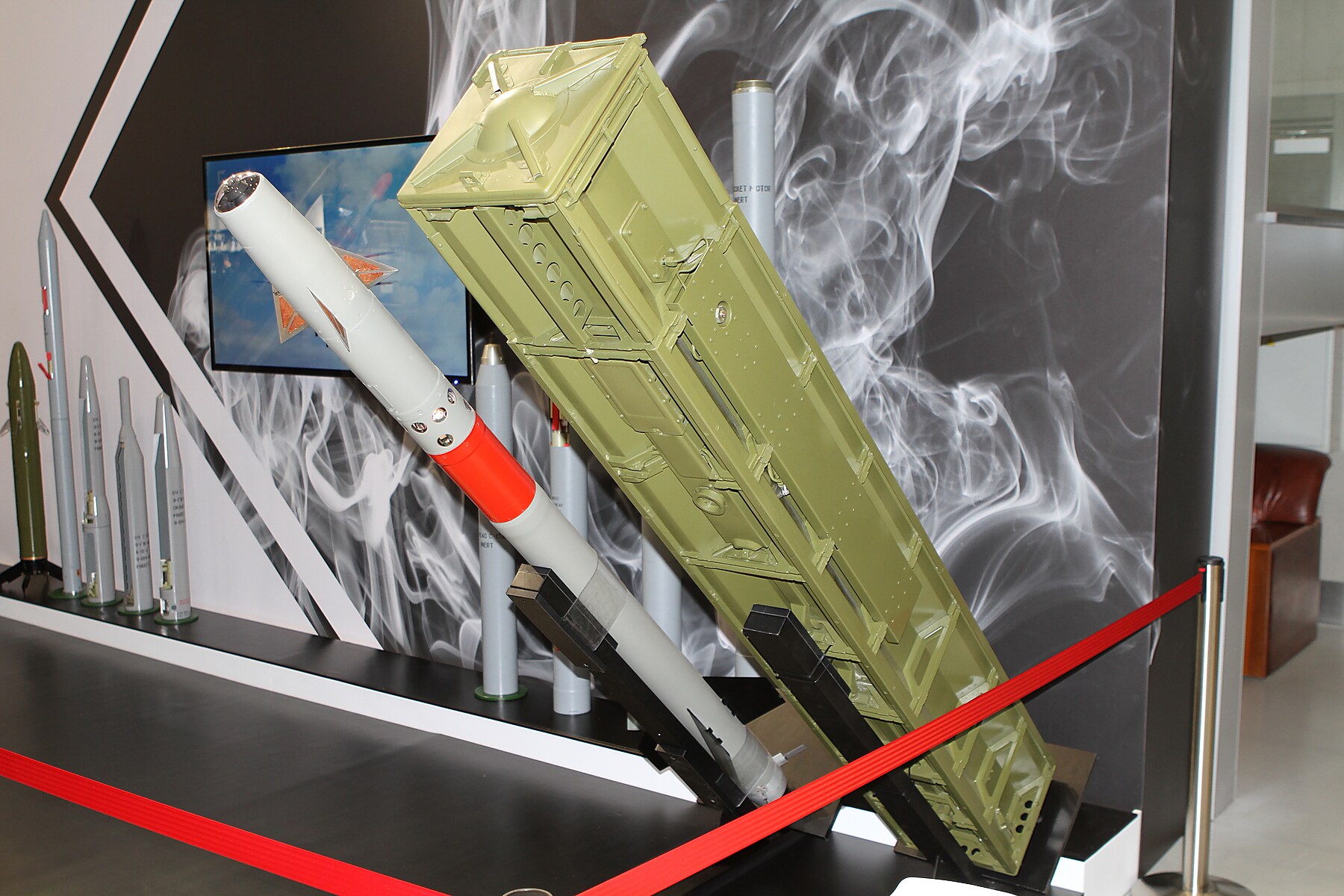

Новая ЗУР для комплексов «Стрела-10», также как и 9М37 выполнена по аэродинамической схеме «утка». Ракета оснащена двигателем повышенной эффективности и транспортно-пусковым контейнером. Также ракета имеет новую головку самонаведения, автопилот и боевую часть. Новая ГСН имеет три режима работы, помимо инфракрасного и фото контрастного, имеется помеховый режим. Автопилот обеспечивает более устойчивую работу ГСН и контура управления ракетой. Новая боевая часть имеет массу 5 кг (вместо 3 кг на ЗУР 9М37). Повышена вероятность поражения целей за счёт увеличения разрывного заряда, длины и сечения поражающих элементов. Длина ракеты увеличена до 2,23 м. Как и ракеты 9М37, ракета 9М333 может использоваться всеми модификациями комплекса «Стрела-10»^[7].

• Война во Вьетнаме
• Война в Персидском заливе. 15 февраля 1991 года, в ходе операции «Буря в пустыне», иракские ЗРК «Стрела-10» сбили одного за другим два американских штурмовика A-10 Thunderbolt II.^[14]
• Вооружённый конфликт на востоке Украины, использовался обеими сторонами конфликта^[15][16]
• Гражданская война в Сирии — Сирийские арабские силы ПВО отразили ракетный удар США, Британии и Франции в 2018 году. Всего, ЗРК «Стрела-10» было выпущено 5 ракет, поражено три цели^[17]. Министерство обороны США опровергает эти заявления, согласно данным Пентагона, ПВО Сирии не смогли перехватить ни одной ракеты или самолёта^[18].
• Вторая Карабахская война. Не менее 3 ЗРК «Стрела-10» армянских вооружённых формирований было уничтожено турецкими ударными БПЛА Bayraktar TB2, находящихся на вооружении Азербайджана^[19][20].
• Военные действие на Украине. Применяется обеими сторонами^[21]. Зафиксировано уничтожение российских ЗРК «Стрела-10» с БПЛА Bayraktar TB2^[22].

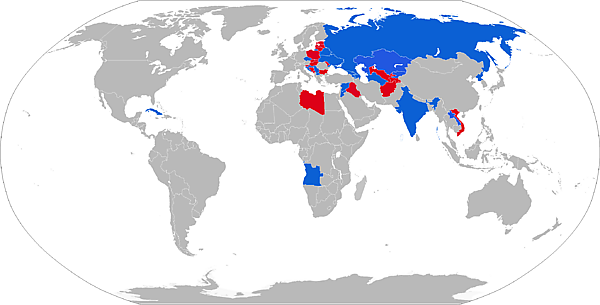

Операторы ЗРК «Стрела-10». Синим цветом — находятся на вооружении. Красным — сняты с вооружения

•  Азербайджан — 54 9К35 по состоянию на 2021 год^[23]
•  Беларусь — некоторое количество 9К35 по состоянию на 2021 год^[24]
•  Грузия — некоторое количество 9К35М, по состоянию на 2021 год^[25]
•  Индия — 250 9К35 по состоянию на 2022 год^[26]
•  Иордания — 92 9К35 по состоянию на 2021 год^[27]
•  Казахстан — некоторое количество 9К35 по состоянию на 2021 год^[28]
•  КНДР:
  • Сухопутные войска КНДР — некоторое количество 9К35 по состоянию на 2021 год^[29]
  • Военно-воздушные силы КНДР — некоторое количество 9К35 по состоянию на 2018 год^[30]
•  Куба — 200 9К35 по состоянию на 2021 год^[31]
•  Лаос — некоторое количество 9К35 по состоянию на 2021 год^[32]
• Российская Федерация:
  • Сухопутные войска — 400 9К35М3 «Стрела-10М3» по состоянию на 2021 год^[33]
  • Береговые войска — некоторое количество «Стрела-10» по состоянию на 2021 год^[34]
  • Воздушно-десантные войска — более 30 «Стрела-10МН» по состоянию на 2016 год^[35]
• Северная Македония — 8 9К35 по состоянию на 2021 год^[36]
• Сирия — некоторое количество 9К35 по состоянию на 2021 год^[37]
•  Туркмения — 13 9К35М по состоянию на 2021 год^[38]
•  Украина — 75+ 9К35 по состоянию на 2021 год^[39]
•  Хорватия — 9 9К35 «Стрела-10М3» по состоянию на 2021 год^[40]
•  Чехия — некоторое количество 9К35, по состоянию на 2021 год^[41]

•  Ангола — 10 9К35, оцениваются как небоеспособные, по состоянию на 2021 год^[42]

• Армения — 48 9К35 по состоянию на 2016 год^[43]
•  Афганистан — некоторое количество SA-13 Gopher, по состоянию на 2010 год^[44]
• Босния и Герцеговина — 1 9К35М3 по состоянию на 2018 год^[45]
• Йемен:
  • Сухопутные войска Йемена — некоторое количество 9К35 по состоянию на 2012 год^[46]
  • Войска ПВО Йемена — некоторое количество 9К35 по состоянию на 2012 год^[46]
• Ливия — некоторое количество 9К35 по состоянию на 2012 год^[47]
• Сербия — 5 9К35М по состоянию на 2018 год^[48]
• Словакия — 48 9К35 по состоянию на 2018 год^[49]

• Республика Абхазия — несколько 9К35 по состоянию на 2007 год^[50]
• Южная Осетия — несколько 9К35 по состоянию на 2007 год^[50]
• Донецкая Народная Республика — некоторое количество 9К35 по состоянию на 2021 год^[51]
• Луганская Народная Республика — некоторое количество 9К35 по состоянию на 2018 год^[52]

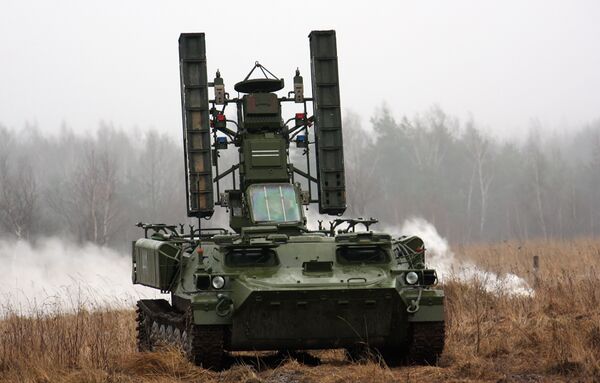

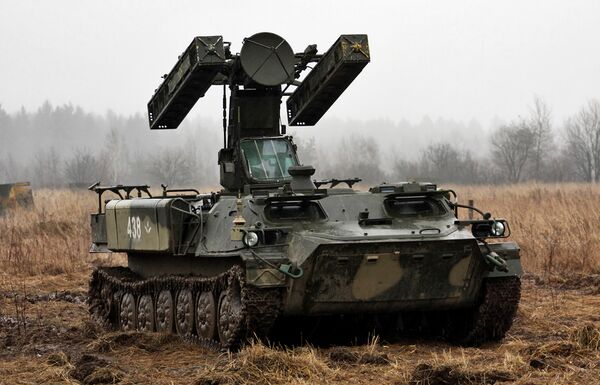

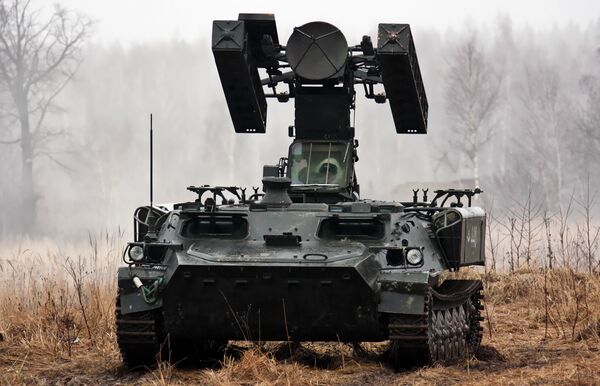

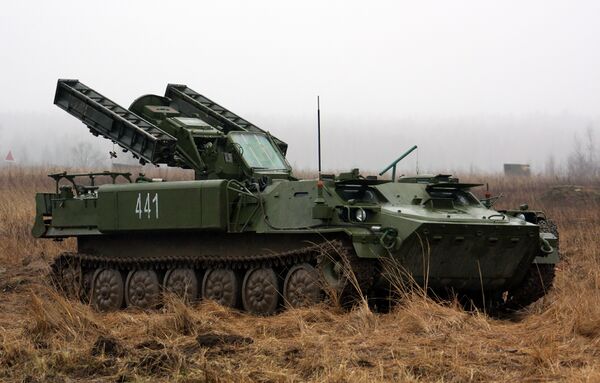

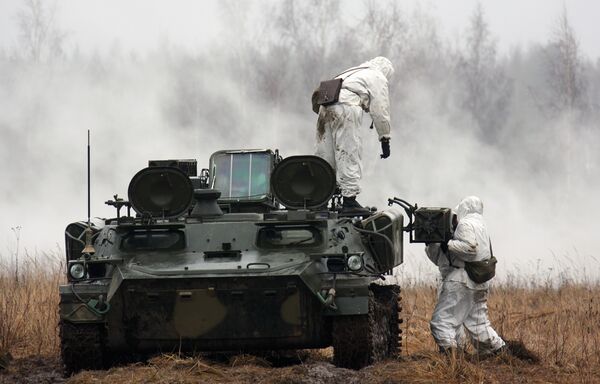

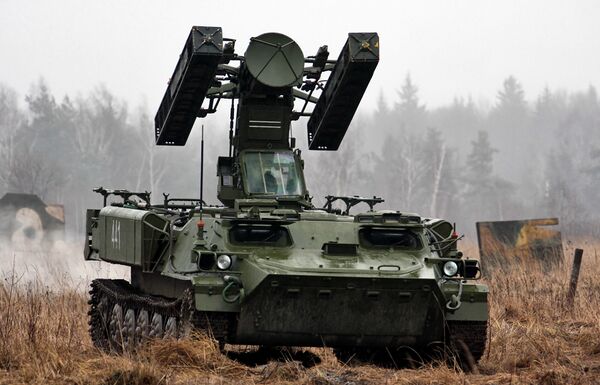

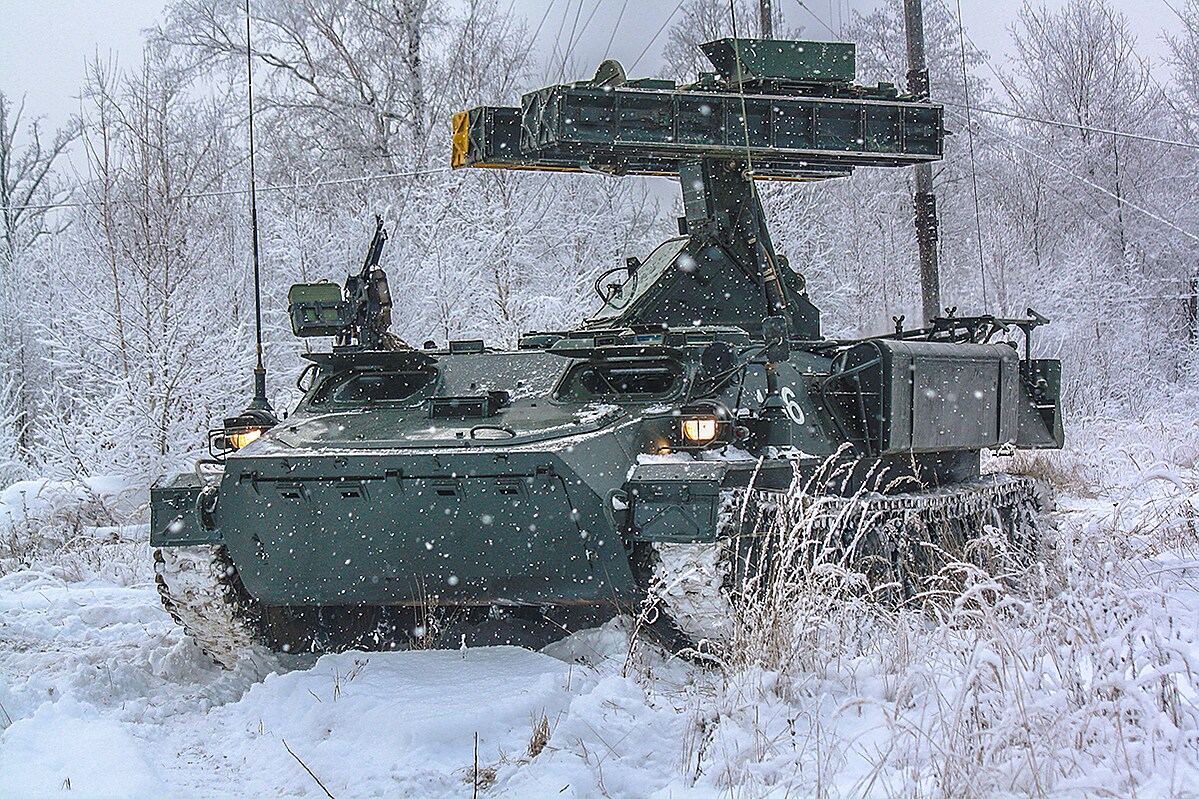

Боевая машина 9А34 на занятиях с военнослужащими 4-й отдельной гвардейской танковой бригады

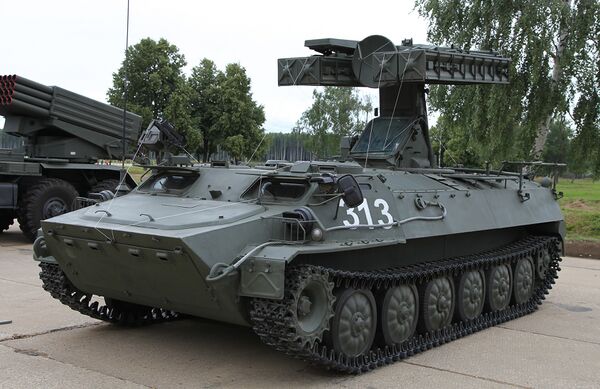

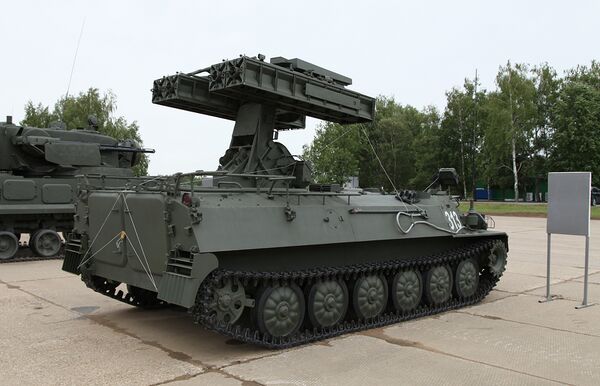

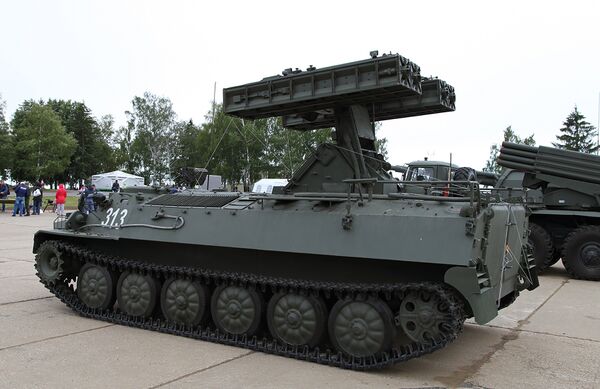

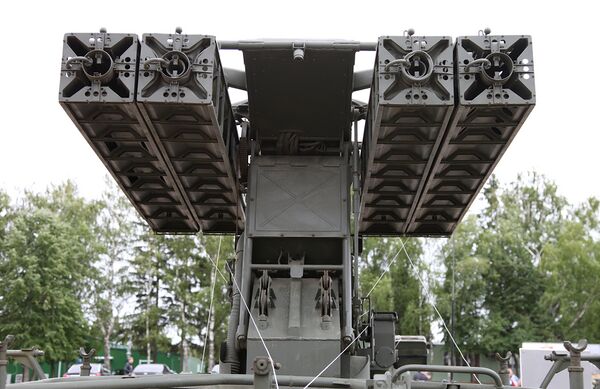

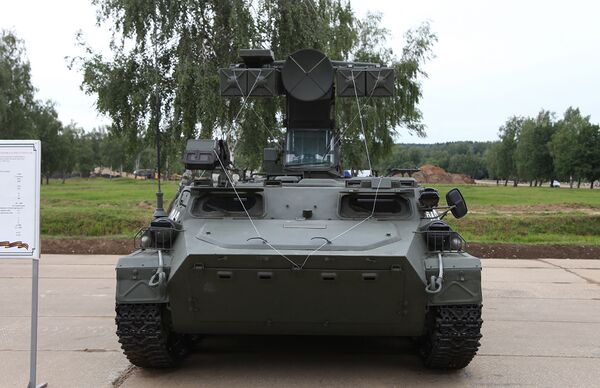

Боевая машина 9А35 на Танковом биатлоне 2014
