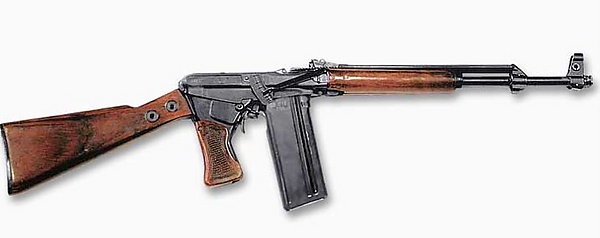

ТКБ-09

Г. А. Коробов начал свою деятельность в области проектирования автоматического оружия в середине 1940-х годов, когда ГАУ (Главное артиллерийское управление) сформировало первые требования к новому автомату под промежуточный патрон калибра 7,62 × 39 мм образца 1943 года. Уже в 1946 году Коробов представил на конкурс автомат ТКБ-408, выполненный по компоновочной схеме «булл-пап». Хотя тот образец не прошёл в финал из-за недостаточной живучести (настрел всего 5000 выстрелов) и эргономических недостатков (близость окна выброса гильз к лицу стрелка), Г. А. Коробов продолжил работу, стремясь к созданию оружия, которое было бы проще, дешевле и точнее, чем набиравший популярность автомат Калашникова^[2].

В конце 1940-х — начале 1950-х годов конструктор сосредоточился на системах с полусвободным затвором, отказавшись от газоотводной схемы. Первым значительным успехом на этом пути стал автомат ТКБ-517, представленный на конкурс 1955—1956 годов. Этот образец, использующий рычажное торможение затвора, показал хорошие результаты: кучность стрельбы у тренированных стрелков превосходила АКМ, трудоёмкость производства была вдвое ниже, а масса — на 0,5 кг меньше. Однако, несмотря на объективные преимущества, предпочтение было отдано АКМ, уже освоенному промышленностью и прошедшему войсковую эксплуатацию. Отказ мотивировался нежеланием перестраивать производственные мощности и менять отлаженную систему подготовки ремонтных кадров^[3].

После поражения в конкурсе на принятие на вооружение ТКБ-517 Г. А. Коробов не оставил идею полусвободного затвора. Напротив, он взял курс на дальнейшее упрощение конструкции, стремясь довести количество деталей затворной группы до минимума. Работы велись в конце 1950-х — начале 1960-х годов. ТКБ-09 создавался под штатный на тот момент промежуточный патрон 7,62 × 39 мм, в дальнейшем он был переработан под 5,45 × 39 мм. Впоследствии конструктивные решения, отработанные на ТКБ-09, были использованы Г. А. Коробовым при создании опытных образцов под новый малоимпульсный патрон 5,45 × 39 мм, разработка которого в СССР велась с середины 1960-х годов. ТКБ-09 стал итогом многолетних изысканий конструктора в области полусвободного запирания. В отличие от ТКБ-517, где использовался относительно сложный рычажный механизм, здесь был применён предельно упрощённый узел из двух деталей — боевой личинки и качающегося коромысла^[4].

Главной технической особенностью ТКБ-09 является автоматика, основанная на принципе полусвободного затвора с кинематическим замедлением отката. В отличие от газоотводных систем, использующих энергию пороховых газов, отведённых из канала ствола, или систем со свободным затвором, где откат тормозится только массой затвора и силой возвратной пружины, здесь применён иной подход^[3].

Затвор состоит всего из двух подвижных деталей^[3]:

• боевой личинки — она непосредственно взаимодействует с патроном, досылает его в патронник и принимает давление пороховых газов в момент выстрела;
• качающегося коромысла — это массивная деталь, шарнирно закреплённая на боевой личинке. На конце коромысла имеется ролик, который взаимодействует с наклонной поверхностью (перемычкой), выполненной в затворной коробке.

В момент выстрела, когда давление пороховых газов начинает толкать гильзу назад, боевая личинка стремится откатиться. Однако её свободному перемещению препятствует коромысло. В начальный момент продольная ось личинки и плечо коромысла образуют угол, близкий к развёрнутому (почти 180 градусов), что обеспечивает максимальное передаточное отношение и эффективное замедление отката. При попытке личинки сдвинуться назад коромысло упирается роликом в наклонную перемычку затворной коробки. Небольшое продольное перемещение личинки приводит к значительному угловому перемещению (повороту) массивного коромысла^[3].

Эта кинематическая схема создаёт так называемый эффект приведённой массы — для системы «личинка + коромысло» эффективная (кажущаяся) масса оказывается значительно больше реальной физической массы деталей. В результате скорость отката затворной группы существенно замедляется, что позволяет использовать относительно лёгкие подвижные части и обойтись без сложного газового двигателя. После того как коромысло поворачивается на достаточный угол, оно выходит из зацепления с перемычкой, и затворная группа продолжает откат под действием инерции, сжимая возвратную пружину. Далее цикл автоматики протекает аналогично системам со свободным затвором: экстракция стреляной гильзы, взведение курка, подача нового патрона и досылание.

Возвратная пружина — спиральная, цилиндрическая. Она размещена в стальной направляющей трубке, расположенной вдоль верхней части ствола. Такое решение позволило^[3]:

• рационально использовать внутреннее пространство ствольной коробки;
• обеспечить прямолинейное движение затворной группы без перекосов;
• упростить сборку-разборку оружия.

Ударно-спусковой механизм (УСМ) — куркового типа, выполнен в виде отдельного модуля, размещённого в отъёмной пистолетной рукоятке. Это конструктивное решение имело ряд преимуществ^[3]:

• унификация — при выходе из строя УСМ можно было быстро заменить целиком, не разбирая всё оружие;
• удобство обслуживания — чистка и смазка механизма производились отдельно от ствольной коробки;
• технологичность — производство модуля могло осуществляться на отдельном участке.

Управление огнём осуществляется поворотным селектором (флажком), расположенным с левой стороны коробки УСМ. Флажок имеет три положения^[3]:

• поворот по часовой стрелке до упора — автоматический огонь (непрерывными очередями);
• промежуточное положение — одиночный огонь;
• поворот против часовой стрелки до упора — предохранитель, блокирующий спусковой крючок и затворную группу.

Такое расположение органов управления было типичным для своего времени и обеспечивало интуитивно понятное переключение режимов.

Питание патронами осуществляется из прямого коробчатого магазина ёмкостью 30 патронов. Магазин имеет шахматное (двухрядное) расположение патронов с двухрядным выходом, что характерно для большинства современных автоматических винтовок. Такая схема обеспечивает^[3]:

• компактность магазина при значительной ёмкости;
• надёжную подачу патронов в патронник;
• плавность движения патронов при досылании.

Фиксация магазина осуществляется за приёмную горловину, расположенную перед спусковой скобой (классическая компоновка).

Прицельные приспособления открытого типа^[2]:

• прицел — секторного типа, с насечкой для стрельбы на различные дистанции, расположен в передней части крышки ствольной коробки;
• мушка — регулируемая по высоте и боковому направлению, что позволяло производить приведение оружия к нормальному бою в процессе эксплуатации. Мушка защищена массивными боковыми щёчками (крыльями), предохраняющими её от механических повреждений.

ТКБ-09 выполнен по классической компоновке с отдельными деревянными элементами^[1]:

• цевьё — длинное, деревянное, расположено под стволом, обеспечивает удобный хват при стрельбе;
• приклад — деревянный, крепится к тыльной части металлической основы рукоятки двумя трубчатыми заклёпками (форма приклада обеспечивает удобный упор в плечо);
• рукоятка управления огнём — пистолетного типа, отъёмная, внутри которой размещён УСМ.

Общая масса автомата с магазином без патронов составляет 2,48 кг, что для своего времени было одним из самых низких показателей среди автоматов под промежуточный патрон.

Основные тактико-технические характеристики представлены в таблице^[5].

Предшественником ТКБ-09 по линии полусвободных систем являлся автомат ТКБ-517. Он использовал более сложный рычажный механизм замедления отката. Имел массу 2,78 кг и калибр 7,62 мм. На конкурсе 1955 года продемонстрировал превосходство над АКМ по кучности и трудоёмкости, но не был принят. ТКБ-09 стал его логическим развитием в сторону упрощения конструкции при сохранении калибра 7,62 × 39 мм^[4].

Основным конкурентом ТКБ-09 на этапе разработки являлся автомат Калашникова модернизированный (АКМ), принятый на вооружение в 1959 году. АКМ использует газоотводную автоматику с поворотным затвором, его масса составляет около 3,1 кг (с неснаряжённым магазином). ТКБ-09 уступал АКМ по отработанности конструкции и живучести в сложных условиях эксплуатации, но превосходил по массе (2,48 кг против 3,1 кг), а также по ряду конструктивных решений, направленных на снижение трудоёмкости производства (модульный ударно-спусковой механизм, уменьшенное количество деталей затворной группы)^[4].

Автомат ТКБ-09, как и большинство разработок Г. А. Коробова, остался экспериментальным образцом и не был запущен в серийное производство. Несмотря на его несомненные достоинства — малую массу, оригинальную и технологичную автоматику, высокую кучность стрельбы, — военное ведомство приняло решение в пользу газоотводной системы. Одной из причин стало то, что живучесть системы полусвободного затвора в условиях интенсивной эксплуатации и загрязнения не достигала уровня, установленного требованиями ГАУ. Кроме того, конструкция требовала длительного цикла войсковых испытаний и доводки. В условиях, когда на вооружении уже был освоенный промышленностью и войсками АКМ, военное руководство не сочло целесообразным выделять ресурсы на принятие альтернативной системы.

Конструкция ТКБ-09 стала полигоном для отработки принципов кинематического замедления отката. Развивая это направление, Г. А. Коробов создал двухтемповые автоматы ТКБ-072 и ТКБ-0111, которые стали серьёзными конкурентами на финальном этапе конкурса «Абакан». Хотя в этих образцах применялись иные конструктивные решения (в том числе схема со смещённым импульсом отдачи), опыт, накопленный при разработке ТКБ-09 и других систем с полусвободным затвором, повлиял на эволюцию творческого метода конструктора. ТКБ-09 и его предшественники продемонстрировали наличие в СССР альтернативной школы оружейного проектирования, способной создавать образцы, по ряду параметров не уступавшие, а в отдельных решениях превосходившие признанные мировые аналоги^[3][4].

ТКБ-09, наряду с другими работами Г. А. Коробова, хранится в фондах Тульского государственного музея оружия и ЦКИБ СОО.
