3М6 «Шмель»
«Шмель» (индекс ракеты — 3М6, комплекса 2К15 и 2К16, по классификации МО США и НАТО: AT-1А Snapper — советский противотанковый ракетный комплекс первого поколения.
Комплекс разработан в Специальном конструкторском бюро, город Коломна Московской области (ныне АО «НПК «Конструкторское бюро точного машиностроения») совместно с ВНИИ «Сигнал», [1] под руководством Б. И. Шавырина на основе немецко-французского SS.10[2]. Принят на вооружение ВС СССР 1 августа 1960 года. Серийное производство комплекса продолжалось с 1961 по 1966 годы на Заводе им. Дегтярёва[3]. Предназначен для поражения танков, инженерных и фортификационных сооружений, надводных целей. Послужил основой для дальнейших разработок ПТРК.
Что важно знать
| Шмель | |
|---|---|
| индекс ракеты 3М6, обозначение НАТО AT-1A Snapper | |
| Тип | противотанковый ракетный комплекс |
| Статус | снята с вооружения |
| Разработчик |
 СКБ (ПТРК), ВНИИ «Сигнал» (СУ) |
| Главный конструктор | Б. И. Шавырин |
| Годы разработки | 1956-1958 |
| Начало испытаний | апрель 1958 |
| Принятие на вооружение | 1 августа 1960 |
| Производитель |
Завод имени Дегтярёва |
| Годы производства | 1961-1966 |
| Годы эксплуатации | 1960-? |
| Основные эксплуатанты |
 армия СССР |
| Другие эксплуатанты |
        |
| Модификации |
2К15 2К16 |
| ↓Все технические характеристики | |
Модификации
ПТРК размещался на двух типах наземных носителей:

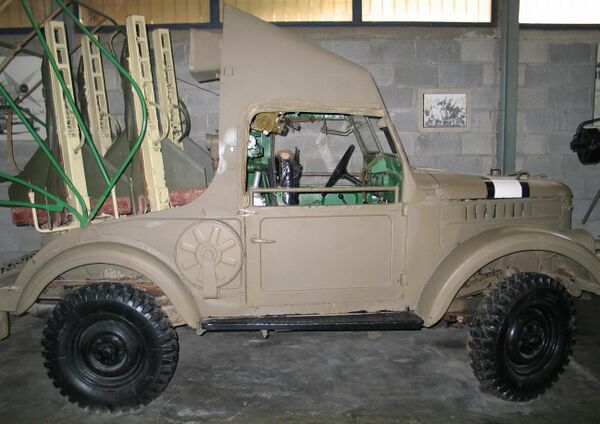

- 2К15 «Шмель» — противотанковый ракетный комплекс с боевой машиной 2П26 на базе шасси автомобиля повышенной проходимости ГАЗ-69 с четырьмя направляющими рельсового типа, расположенными в задней части кузова. В эксплуатации с 1960 года.

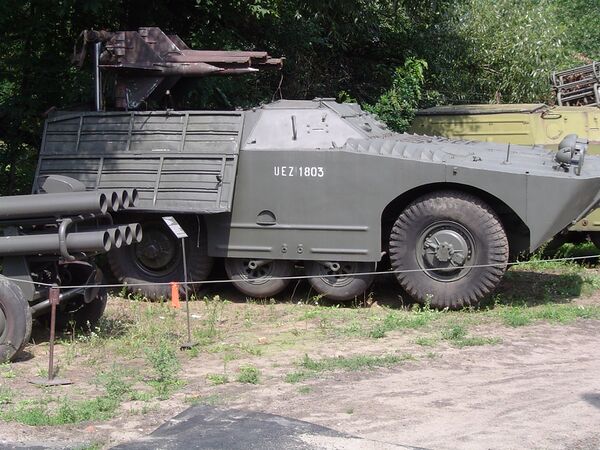

- 2К16 «Шмель» — противотанковый ракетный комплекс с боевой машиной 2П27 на базе шасси боевой разведывательно-дозорной машины БРДМ-1 (ГАЗ-40П) с тремя выскакивающими вверх рельсовыми направляющими, размещёнными в бронированной рубке. В эксплуатации с 1964 года.
По организационно-штатной структуре боевые машины были сведены в противотанковые батареи, придаваемые мотострелковым полкам. В каждой батарее имелось по три взвода с тремя пусковыми установками 2П26 и 2П27 и БРДМ командира взвода в каждом.

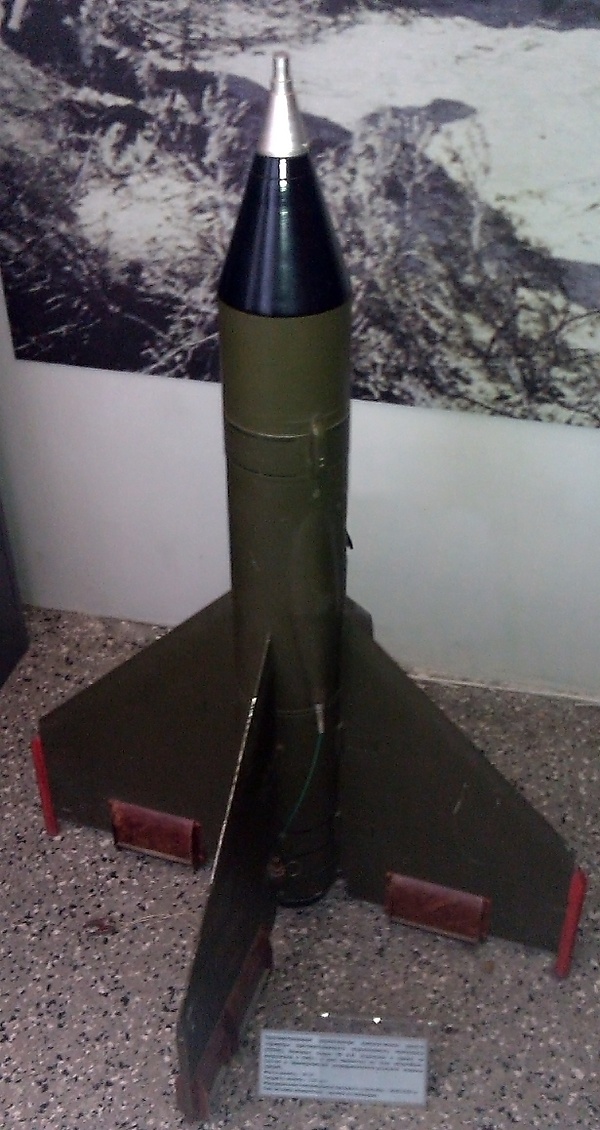

Тактико-технические характеристики
- Длина: 1150 мм
- Диаметр: 136 мм
- Размах крыльев: 750 мм
- Дальность: от 600 до 2000 м
- Стартовая масса: 24 кг
- Средняя скорость: 110 м/с
- Время полёта на максимальную дальность: 19 с
- Система управления: командная, ручная, по проводам.
- Боевая часть: кумулятивная, индекс 3Н13
- Масса БЧ: 5,4 кг
- Бронепробиваемость: до 300 мм
Боевое применение
Известные случаи применения ПТРК «Шмель»:
- Египетские операторы поразили не менее 10 израильских танков в ходе Шестидневной войны.
- Через несколько месяцев после окончания войны 1967 года египтянам удалось поразить ПТУР «Шмель» два израильских танка М48, патрулировавших восточный берег Суэцкого канала.[4]
- Греки-киприоты использовали ПТУР «Шмель» во время Турецкого вторжения 1974 года. Было поражено несколько целей, например, 1 августа ракетой 3М6 был уничтожен турецкий танк M47.[5][6][7][8][9][10][11]
