Автомат Калашникова модернизированный
7,62-мм автома́т Кала́шникова модернизи́рованный (АКМ, Индекс ГРАУ — 6П1) — автомат, принятый на вооружение ВС Союза ССР в 1959 году взамен автомата АК (Индекс ГРАУ — 56-А-212) и являющийся его дальнейшим развитием.
Отличия от АК
Основные отличия АКМ от предшественника[2]:
|
Варианты
- АКМС (Индекс ГРАУ — 6П4) — вариант АКМ со складным вниз под цевьё металлическим прикладом (принятый на вооружение приказом министра обороны СССР № 232 от 7 сентября 1962 г.) . Система крепления приклада была изменена по сравнению с АКС. Приклад приподнят для приближения точки упора к линии стрельбы. Модификация разработана специально для десантников.
- АКМЛ (6П1Л) — вариант АКМ, на котором устанавливались боковое крепление типа «ласточкин хвост» для установки ночного прицела НСП-3 и щелевидный пламегаситель вместо штатного компенсатора (пламегаситель разработан специально для комплекса «Л» и отличается от пламегасителей СВД и ПК/ПКМ; он был нужен, чтобы предохранять ночной прицел от засветки вспышкой от выстрела). Масса стрелкового комплекса АКМЛ с прицелом и без патронов — 6,26 кг. Также имелась модификация со складным прикладом — АКМСЛ.
- АКМН-2 (6П1Н-2) — вариант с ночным прицелом НСПУМ. Есть модификация со складным прикладом.
Характеристики
Дальность прямого выстрела из АКМ:
- по грудной фигуре — 350 м.;
- по бегущей фигуре — 525 м.
Сосредоточенный огонь ведётся на дальности:
- по наземным целям — до 800 м.;
- по воздушным целям — до 500 м.
Боевая скорострельность составляет:
- при стрельбе одиночными — до 40 выстрелов в минуту;
- при стрельбе очередями — до 100 выстрелов в минуту.
Пуля сохраняет своё убойное действие на дальности до 1500 м. Дульная энергия пули — 2030 Дж (207 кгс·м)[1].
Требования нормального боя для АКМ[1]:
- все четыре пробоины вмещаются в круг диаметром 15 см;
- средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.
Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 25 см, укреплённому на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, автомат — с компенсатором без штык-ножа, патроны — с обыкновенной пулей, прицел — 3.
| Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе короткими очередями из приведённого к нормальному бою АКМ[1]: | ||||||
|---|---|---|---|---|---|---|
| Дальность стрельбы, м | Срединные отклонения по высоте, см | Срединные отклонения по ширине, см | Сердцевинные полосы по высоте, см | Сердцевинные полосы по ширине, см | Энергия пули, Дж | |
| 100 | 8 | 11 | 24 | 34 | 1540 | |
| 200 | 15 | 22 | 46 | 68 | 1147 | |
| 300 | 23 | 33 | 70 | 101 | 843 | |
| 400 | 31 | 44 | 95 | 135 | 618 | |
| 500 | 39 | 56 | 119 | 171 | 461 | |
| 600 | 47 | 67 | 144 | 205 | 363 | |
| 700 | 55 | 78 | 169 | 239 | 314 | |
| 800 | 64 | 90 | 196 | 275 | 284 | |
Где срединное отклонение — половина ширины центральной полосы рассеивания, вмещающей 50 % всех попаданий, а сердцевинная полоса — полоса рассеивания, содержащая в себе 70 % попаданий[4]. Суммарное отклонение включает в себя отклонения пуль и средних точек попадания[1].
Благодаря применённым улучшениям уменьшилось рассеивание по высоте попаданий относительно АК. Например, суммарные срединные отклонения на дальности 800 м (вертикальное и по ширине):
Для сравнения:
| Оружие | Боеприпас | Масса патрона | Масса снаряжёного магазина | Максимальное количество боеприпасов на 10 кг |
|---|---|---|---|---|
| AK (1949) | 7,62 × 39 мм | 16,2 г | 30 патр. магазин — 0,82 кг | 12 магазинов — 9,2 кг на 360 патронов[8] |
| M14 (1959) | 7,62 × 51 мм НАТО | 25,4 г | 20 патр. магазин — 0,75 кг | 13 магазинов — 9,7 кг на 260 патронов[8] |
| AKМ (1959) | 7,62 × 39 мм | 16,2 г | 30 патр. магазин — 0,66 кг[1] | 15 магазинов — 9,9 кг на 450 патронов |
| M16 (1962) | 5,56 × 45 мм НАТО (.223 Remington) | 11,8 г | 20 патр. магазин — 0,32 кг | 31 магазинов — 9,93 кг на 620 патронов[8] |
Устройство
АКМ состоит из следующих основных частей и механизмов:
- ствол со ствольной коробкой, прицельным приспособлением и прикладом;
- компенсатор;
- крышка ствольной коробки;
- затворная рама с газовым поршнем;
- затвор;
- возвратный механизм;
- газовая трубка со ствольной накладкой;
- ударно-спусковой механизм;
- цевьё;
- магазин;
- штык-нож.
В комплект АКМ входят: шомпол и пенал с принадлежностью (протирка, ёршик, отвёртка, выколотка, шпилька, маслёнка), ремень и сумка для переноски магазинов. В комплект АКМС дополнительно входит чехол для автомата с карманом для магазина.
- Прицельное приспособление
Прицельное приспособление АКМ состоит из мушки и прицела, в свою очередь состоящего из колодки прицела, пластинчатой пружины, прицельной планки и хомутика. На прицельной планке нанесена шкала с делениям от 1 до 10 (дальность стрельбы в сотнях метров) и буквой «П» (постоянная установка прицела, соответствующая прицелу 3).
К автоматам поздних выпусков прилагается приспособление для стрельбы ночью (самосветящаяся насадка), состоящее из откидного целика с широкой прорезью (устанавливается на прицельной планке) и широкой мушки (надевается на мушку оружия сверху), на которые нанесены светящиеся точки. Данное приспособление не отделяется в процессе эксплуатации — при стрельбе днём мушка и целик откидываются вниз, не мешая пользоваться стандартными прицельными приспособлениями.
Принцип действия автоматики
Работа автоматики АКМ основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, давление пороховых газов извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска.
Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и закрывает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка.
Запирание затвора осуществляется поворотом вправо и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.
Патроны
Стрельба из АКМ ведётся патронами образца 1943 года (7,62×39 мм) со следующими типами пуль[1]:
- обыкновенная со стальным сердечником предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
- трассирующая предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также поражения живой силы противника. Сердечник состоит из сплава свинца с сурьмой, за ним находится стаканчик с запрессованным трассирующим составом. Цвет пули — зелёный.
- бронебойно-зажигательная предназначена для зажигания горючих жидкостей, а также поражения живой силы, находящейся за легкобронированными укрытиями на дальностях до 300 м. Оболочка — с томпаковым наконечником, сердечник — стальной со свинцовой рубашкой. За сердечником в свинцовом поддоне находится зажигательный состав. Цвет головной части — чёрный с красным пояском.
Сборка/разборка
Неполная разборка автомата производится для чистки, смазки и осмотра в следующем порядке:
- отделение магазина и проверка отсутствия патрона в патроннике;
- вынуть пенал из приклада;
- отделение шомпола;
- отделение крышки ствольной коробки;
- отделение возвратного механизма;
- отделение затворной рамы с затвором;
- отделение затвора от затворной рамы;
- отделение газовой трубки со ствольной накладкой.
Сборка после неполной разборки производится в обратном порядке.
Полная разборка производится для чистки при сильном загрязнении, после нахождения автомата под дождём или в снегу, при переходе на новую смазку или ремонте в следующем порядке:
- неполная разборка;
- разборка магазина;
- разборка возвратного механизма;
- разборка затвора;
- разборка ударно-спускового механизма;
- отделение цевья.
Сборка после полной разборки производится в обратном порядке.
Летом (при температуре выше +5 °C) необходимо использовать ружейную смазку и РЧС (раствор чистки стволов), а зимой (от +5 °C до — 50 °C) — жидкую ружейную смазку (для смазки и очистки от нагара), тщательно удалив (промыв все металлические части в жидкой ружейной смазке и обтерев их чистой ветошью) перед этим летнюю смазку. Для хранения на складе в течение длительного времени автомат смазывается жидкой ружейной смазкой, заворачивается в один слой ингибитированной, а затем в один слой парафинированной бумаги.

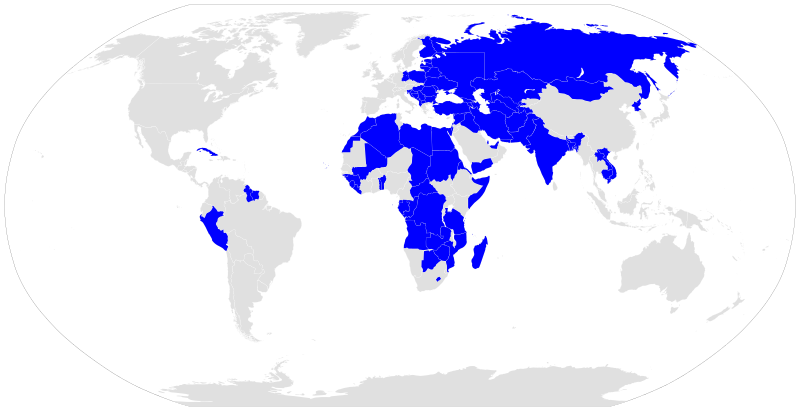

Страны-эксплуатанты
Афганистан[9]
Албания[10]
Алжир[10]
Ангола[10]
Армения[10]
Азербайджан[10]
Бангладеш[10]
Белоруссия[10]
Бенин[10]
Босния и Герцеговина[10]
Ботсвана[10]
Болгария[10]
Камбоджа[10]
Кабо-Верде[10]
ЦАР[10]
Чад[10]
Чили[11]
Коморы[10]
Куба[10]
ДР Конго[10]
Джибути[9]
ГДР: Вариант MPi-KM-72.[12]
Египет: Вариант Misr.[13][14][15][16][17]
Экваториальная Гвинея[10]
Эритрея[10]
Эстония[10]
Эфиопия[9]
Финляндия[18]
Габон[10]
Грузия[10]
Гвинея[10]
Гвинея-Бисау[10]
Гайана[10]
Венгрия: Вариант AK-63.[10]
Индия[10]
Иран[10]
Ирак[10]
Израиль[10]
Казахстан[10]
Киргизия[9]
Лаос[10]
Латвия[10]
Лесото[10]
Либерия[10]
Ливия[10]
Литва[10]
Северная Македония[10]
Мадагаскар[10]
Мали[10]
Молдавия - по состоянию на начало 2022 года на вооружении войск находились АК-74, но советские АКМ использовались как учебно-тренировочное оружие[19]
Монголия[10]
Марокко[10]
Мозамбик[10]
Никарагуа[20]
КНДР: Вариант Тип 68.[10]
Пакистан: Вариант Тип 56.[10]
Перу[10]
Польша[12]
Катар[10]
Республика Конго[10]
Румыния: Вариант PM md. 63.[10]
Россия[10]
Руанда[21]
Сан-Томе и Принсипи[10]
Сейшельские Острова[10]
Сьерра-Леоне[10]
Словения[10]
Сомали[10]
СССР[9]
Судан[10]
Суринам[10]
Сирия[10]
Таджикистан[10]
Танзания[10]
Того[10]
Турция[10]
Туркменистан[10]
Украина[10]
ОАЭ[10]
Узбекистан[10]
Вьетнам[10]
Йемен[10]
Югославия: Вариант Zastava M70.[22]
Замбия[10]
Зимбабве[10]
Изображения
- АКМ на выставке Ижмаша «Оружейная кузница России»
Стрелково-гранатомётный комплекс
«Тишина» на базе АКМ
АКМ
АКМЛ с НСП-3
