Панцирь-С1

Задействованные структуры

В разработке и производстве боевых и учебных средств комплекса «Панцирь-С1» были задействованы следующие структуры:

• комплекс в целом — АО «КБП», г. Тула Тульской обл. (разработка);^[12]
• бортовая аппаратура комплекса — ФГУП «НИИФП им. Ф. В. Лукина», г. Зеленоград Московской области (разработка);^[13]
• боевое отделение — ОАО "АК «Туламашзавод им. Рябикова», г. Тула Тульской области (производство);^[14]
• приводы — ГУП "ВНИИ «Сигнал», г. Ковров Владимирской области (разработка);^[15] ОАО "ПО «Завод им. А. В. Ухтомского», г. Люберцы Московской области (производство);^[16]
• радиолокационная станция обнаружения целей (РЛС) — ОАО «Всероссийский НИИ радиотехники», г. Москва (разработка);
• радиолокационная станция сопровождения целей — ФГУП «Ордена Трудового Красного Знамени НИИ радио», г. Москва (разработка);^[17]
• полупроводниковые СВЧ-приборы для радиолокационной аппаратуры — ОАО "Объединение «Светлана», г. Санкт-Петербург (разработка/производство)^[18][19].

«Панцирь-С1» представляет собой зенитный ракетно-пушечный комплекс малого радиуса действия, размещаемый на гусеничном шасси, колёсном шасси грузовика, прицепа или устанавливаемый стационарно. Управление ведут два или три оператора. Противовоздушная оборона осуществляется автоматическими пушками и управляемыми ракетами, оборудованными радиокомандным наведением с инфракрасным и радиолокационным слежением. Комплекс предназначен для защиты малоразмерных объектов от средств воздушного нападения (как пилотируемых, так и беспилотных). Кроме того, комплекс способен вести борьбу с легкобронированными наземными целями, а также живой силой противника.

Особенность комплекса состоит в совмещении многоканальной системы захвата и сопровождения целей с ракетно-артиллерийским вооружением, создающим непрерывную зону перехвата цели по высоте от 0 м (минимальная) и по дальности от 200 м (минимальная). Досягаемость по высоте — 15 км, по дальности — 20 км^[20], даже без внешней поддержки.

Время реакции комплекса составляет 4—6 секунд; между пусками ракет, как и захватами целей системой, — 1,5 секунды.

Количество одновременно обстреливаемых целей в ±45° — четыре^[21], в ±90° — две^[21]. Максимальная скорость захвата равна 10 целям в минуту.

Наименьшая эффективная площадь рассеяния (ЭПР) для комплекса: 2—3 см²^[22]. Это позволяет фиксировать малоразмерные разведывательные БПЛА ближнего действия.

В 2014 году в рамках учений подтверждена возможность уничтожать комплексом, работающим в движении, цель со скоростью 1 000 м/с^[23].

Модульный принцип позволяет размещать систему на любом шасси, в том числе на гусеничном.

Стоимость

По данным известных контрактов, цена одного ЗРПК «Панцирь-С1» при экспортных поставках составляет от $13,15^[2] до $14,67 млн. США. Существуют упрощённая и удешевлённая версия комплекса для экспорта, содержащая только оптико-электронную систему управления огнём.

До 6 машин «Панцирь-С1» могут совместно работать через цифровую сеть связи в различных режимах.

• Одиночные боевые действия: все действия, начиная от обнаружения цели до её перехвата, полностью выполняются единственным комплексом без привлечения других средств.
• Боевые действия в составе батареи: один комплекс работает как боевая машина и одновременно как командный пункт. К нему могут быть подключены от 3 до 5 комплексов и получать целеуказания для последующего выполнения задачи.
• Боевые действия с командным пунктом: командный пункт посылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
• Боевые действия в составе батареи с командным пунктом и РЛС раннего предупреждения (собственная РЛС раннего предупреждения высокомобильная 1РЛ123^[24][25]): командный пункт получает воздушную обстановку от РЛС раннего предупреждения и отсылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
• Может работать в автоматическом режиме как в отдельной боевой единице, так и в составе подразделения — до 6 машин в батарее^[21].

Три локатора:

• радар раннего обнаружения и целеуказания типа ФАР (дм-диапазон), по азимуту — 360 °^[2], по вертикали — согласно применяемому режиму;
• радары сопровождения и наведения: поле зрения (см-диапазон)^[26] — горизонталь 0—60 ° или 26—82 ° (2 режима)^[2]. Миллиметровый диапазон — совместно. По азимуту ±45° и круговой обзор за счёт вращения;
• поле зрения пассивного оптического локатора в составе радаров сопровождения и наведения 1,8 ° × 2,7 °^[27]. Вертикаль — от −5 ° до +82 ° с учётом движения радара. Скорость наведения максимальная — не менее 100 °/с.

Система управления огнём комплекса «Панцирь-С1» включает РЛС (на основе ФАР) обнаружения и РЛС сопровождения. Эти радары сопровождают как цели, так и ракеты земля-воздух, запускаемые комплексом.

Радиолокационная станция 1РС1-1Е обнаружения целей дм-диапазона создана во ВНИИРТ. Для целей с эффективной площадью рассеяния 2 м² дальность обнаружения равна 32—36 км^[28]. Наибольшая дальность обнаружения — 80 км^[29].

Кроме радара система управления огнём также содержит оптико-электронный комплекс с длинноволновым приёмником излучения (инфракрасный пеленгатор), а также осуществляет цифровую обработку сигналов и автоматическое сопровождение цели. Вся система может работать полностью автоматически.

РЛС 1РС2-Е «Шлем». Основа станции — двухдиапазонная РЛС (см+мм), обеспечивающая работу ЗРПК (в том числе и в движении) по широкому классу целей — самолётам, вертолётам (в том числе находящимся в режиме «висения»), дистанционно-пилотируемым летательным аппаратам (ДПЛА), высокоточному оружию, подвижным наземным объектам^[30]. Локатор миллиметрового диапазона обеспечивает обнаружение и поражение целей с ЭПР 0,1 м² на дальности 20 км^[31]. Захват цели с ЭПР 2 м² обеспечивается всей РЛС на дальности 30 км^[32]. Наибольшая дальность — 36 км^[29].

Объединённая энергетическая система (ОЭС) служит для обнаружения целей и их сопровождения, а также для наведения ракет в оптическом и тепловом диапазонах частот. ОЭС сопровождает цель, используя ИК-диапазон 3—5 мкм, это обеспечивает круглосуточное использование ракетного вооружения в оптическом режиме работы. Дальность автосопровождения (при дальности метеовидимости 10 км) составляет: самолёта F-16 — 17—26 км; ПРР HARM — 13—15 км. Только ОЭС служит для стрельбы по морским и наземным целям^[33].

Два независимых средства наведения: радар и оптико-электронная система — позволяют осуществлять захват четырёх целей одновременно^[34].

Время реакции комплекса — 4—6 секунд. Сектор работы для ОЭС от −5 ° до +82 ° по вертикали, с учётом значительной физической высоты расположения прицельного комплекса ОЭС, это расширяет поле для раннего обнаружения сверхмаловысотных, морских и наземных целей.

Для обеспечения помехозащищённости система связи меняет частоту 3 500 скачков/с по псевдослучайному закону в широком диапазоне^[35].

Учитывая опыт боевого применения, в том числе азербайджано-армянский конфликт, система обнаружения цели была доработана для обнаружения низкоскоростных малогабаритных БПЛА^[36][37].

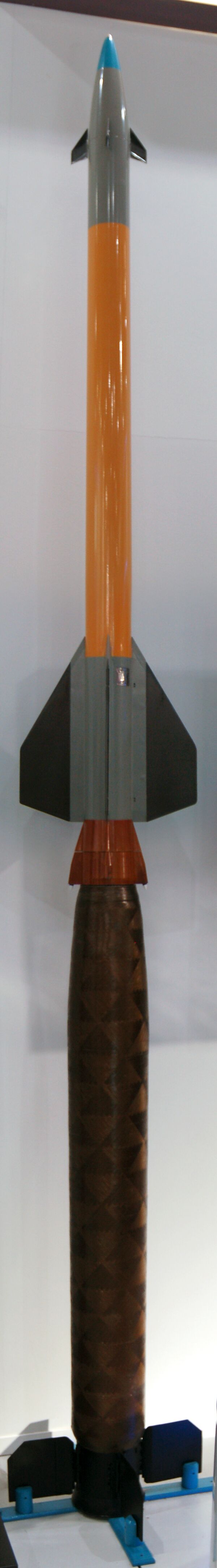

Официальные данные разработчика: ракета высокоманёвренная, с малым временем разгонного участка, малым снижением скорости за счёт бикалиберной схемы (разгонный блок отстреливается, и калибр ракеты резко уменьшается, что снижает потери на аэродинамическое сопротивление), оснащена миниатюрной электроникой, контактным и неконтактным взрывателем^[4].

Ракеты 57Э6Е, экспортная 57Э6-Е (имеют высоту 15 км, дальность — 20 км, до 2006 года — до 18 км по дальности) и 9М335 (высота — 8 км, дальность — 12 км). С 2010 года принят на вооружение вариант с 57Э6Е (высота поражения — 10 км — была ранее, однако, нет точных данных, до какого года). Минимальная высота цели для ракеты — 15 м, радиус срабатывания неконтактного взрывателя — 7—9 м^[38]. В прежнем варианте обеспечивалась для цели типа самолёта тактической авиации, включая малозаметные, движущиеся со скоростью 500 м/с и идущие на высоте 10 км.

Ракета хранится без проверок в течение 15 лет.

Ракета обеспечивает поражение целей с ЭПР 0,1—0,3 м² на дальности 20 км и эффективное поражение всех типов перспективных средств воздушного нападения, в первую очередь, высокоточного оружия со скоростями полёта до 1 000 м/с и минимальной эффективной отражающей поверхностью (ЭОП) 0,03—0,06 м², с вероятностью не менее 0,7 одной ракетой^[21].

К 2017 году планировалось завершить разработку «Панцирь-СМ» с возможностью эффективного поражения баллистических целей.

Учитывая опыт поражения «Панцирей» в локальных конфликтах, ракетное вооружение дополнено транспортно-пусковым контейнером (устанавливаемым на место обычного штатного) с 4 ракетами малого радиуса действия («миниатюрными», с дальностью поражения до 5—7 км) для борьбы с малогабаритными дронами-камикадзе, в том числе малоскоростными и барражирующими. Это также позволяет при замене всех контейнеров в случае необходимости, то есть при угрозе массированного применения таких БПЛА, увеличить боекомплект одной пусковой установки до 48 ракет^[37]. Ракеты не снабжены головками самонаведения^[39].

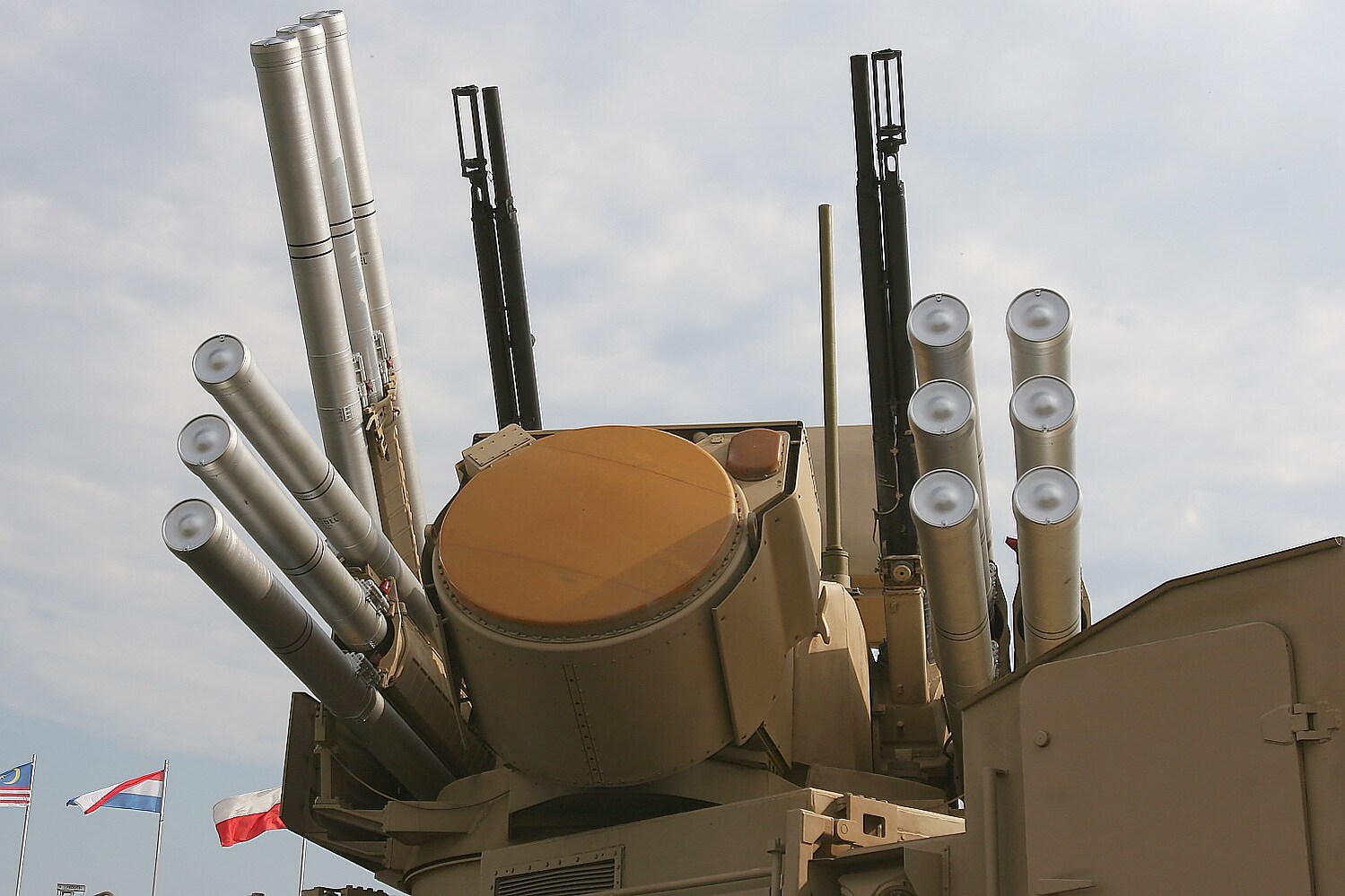

Первоначально, в 2005 году, устанавливались 2 автоматические 30-мм пушки 2А72. В последующем они были заменены на 2 спаренные 30-мм зенитные 2А38М^[40].

• Роман — 1994 год. Прототип, выполнен на шасси Урал-5323-20^[41].

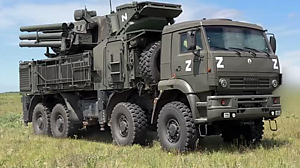

• ЗПРК 96К6 — 2005 год. Серийный вариант, выполненный на шасси КамАЗ-6560.
• Панцирь-С1-О — 2005 год. Вооружение: 2×1 30-мм 2А72, 2×4 57Э6Е. С оптической системой управления вооружением (с одноцелевым каналом). Отсутствует РЛС сопровождения.
• Панцирь-С1Э — модификация для экспортного назначения, выполнен на шасси MAN-SX45. Использовано оборудование иностранного изготовления. ЗУР — 9М311.
• Панцирь-2Э — 2006 год. Специальная модель для экспортного назначения. РЛС сопровождения с улучшенными параметрами.
• Панцирь-С1 — 2006 год. Вооружение: 2× двуствольные 30-мм 2А38М, 2×6 57Э6Е. С РЛС сопровождения с 4-целевым каналом, зона захвата цели по дальности — 0,2—20 км, по высоте — 0—15 км.
• Панцирь-С1 (БМ 72В6Е) — модификация комплекса, выполненная на шасси БАЗ-6909-019^[42]
• Панцирь-С2 — модернизированный комплекс для ВС РФ, на вооружении^[43].
• Панцирь-СА — арктическая модификация на базе двухзвенного гусеничного транспортёра ДТ-30. Впервые представлен был широкой публике на военном параде Победы на Красной площади 9 мая 2017 года^[44]. В отличие от базовой модели отсутствует зенитная пушка, увеличено количество ракет с 12 до 18 и модернизирована станция обнаружения целей^[45].
• Панцирь-СМ — модификация, в которой за счёт применения вновь разработанной многофункциональной станции наведения (РЛС с АФАР), дальность поражения целей увеличена до 40 км, дальность обнаружения — 75 км^[10][36].
  • Панцирь-С1М — экспортная версия «Панцирь-СМ»^[46][47].
• Панцирь-СМ-СВ — модификации на гусеничном шасси для Сухопутных и Воздушно-десантных войск. Комплекс будет обладать увеличенной зоной поражения и иметь два типа зенитных управляемых ракет^[48].
• Панцирь-СМ-ТБМ — модификация с увеличенным количеством ракет с 12 до 24. С комплекса сняты зенитные пушки, а также устройство целеуказания. Наведение будет осуществляться с других машин в батарее или с командных пунктов^[49].
• Панцирь-СМД-Е — модификация была представлена на форуме Армия-2024. Является средством ПВО малой дальности, состоит из обзорного радара, многофункциональной РЛС и электронно-оптической системы^[50]. В отличие от более ранних версий «Панциря», комплекс исключительно ракетный. Основное назначение — борьба с БПЛА, включая массированные налёты. Дальность обнаружения целей с эффективной площадью рассеяния менее одного квадратного метра — 45 км, число одновременно сопровождаемых целей — до 40^[51]. С августа 2025 года стал активно поступать в войска^[52].

• Панцирь-М — морской вариант ЗРПК «Панцирь-С»^[53], в нём содержится 8 готовых ракет + 32 — в запасе, две 30-мм пушки ГШ-6-30. С июля 2015 года предполагалось начать серийное производство^[54]. В августе 2015 года размещён заказ на первые три комплекса^[54]; 30 апреля 2018 года спущен на воду первый МРК «Одинцово» (проект 22800), оснащённый комплексом^[55]; в ноябре 2020 года он завершил государственные испытания^[56].
• Панцирь-МЕ — 2015 год. Вооружение: 8 готовых ракет + 32 — в запасе, две 30-мм пушки ГШ-6-30. Комплекс должен заменить «Каштан». Предлагается на экспорт^[57].

Индекс шасси	КамАЗ-6560	ГМ352М1Е	БАЗ-6309 «Вощина-1»	MAN-SX45	МЗКТ-7930 (проект)[42]	ДТ-30ПМ	КамАЗ-53958
Внешний вид				Панцирь-С1 на шасси MAN-SX45			Панцирь-СМ на шасси КамАЗ-53958
Колёсная формула	8×8	гусеничный	8×8	8×8	8×8	гусеничный	8×8
Максимальная скорость	90 км/ч	70 км/ч					90 км/ч
Бронирование	противопульное	защита от снарядов малокалиберной артиллерии	противопульное	противопульное	противопульное	защита от снарядов малокалиберной артиллерии	противопульное
Запас хода	500 км	600 км					1 200 км

К недостаткам относятся наличие мёртвой воронки в верхней полусфере^[58][59], длительность приведения в боевое состояние^[60].

Эффективность комплекса зависит от тактики его применения, которое, в частности, малоэффективно при одиночном размещении пусковых установок, а не в составе полноценного комплекса^[61].

•  Россия:
  • ВКС России — 50 единиц Панцирь-С1, по состоянию на 2022 год^[62]
  • ВМФ РФ — 30 единиц 96К6, по состоянию на 2022 год
  • Войска противовоздушной и противоракетной обороны — 36 единиц Панцирь-С1, по состоянию на 2022 год
•  Алжир — 38 комплексов Панцирь-С1Э и 750 ЗУР 9М331 поставлено в период с 2012 по 2014 годы, комплексы заказаны у России в 2006 году^[63] (cумма контракта — более 500 млн долл.)^[29].
•  Ирак — 24 единицы, по состоянию на 2018 год^[64]. 8 комплексов Панцирь-С1Э и 200 единиц 9М331 поставлены из России в 2014 году, всего заказаны 48 комплексов Панцирь-С1Э и 1 200 единиц 9М331 в 2012 году (сумма контракта составила $2,3 млрд). 2016: поставка 20 машин (по неофициальным данным, подписанный в 2012 году контракт с Ираком на сумму $4,2 млрд предусматривал поставку 24 комплексов)^[65].
•  Иран — 10 комплексов Панцирь-С1Э, по состоянию на 2012 год^[66].
•  ОАЭ — 42 единицы Панцирь-С1, по состоянию на 2022 год^[67]. 50 комплексов Панцирь-С1Э и 1 000 единиц 9М311 поставлены из России в период с 2009 по 2013 годы (первоначально, первая поставка планировалась в 2003 году). Сумма контракта составила $800 млн (включая частичное финансирование разработки).
•  Оман — до 12 комплексов Панцирь-С1Э, по состоянию на 2012 год^[68]
•  Сербия — 6 единиц Панцирь-С1, по состоянию на 2022 год^[69][70].
•  Сирия — некоторое количество комплексов 96К6, по состоянию на 2016 год^[71]. 36 комплексов 96К6 и 700 единиц 9М311 поставлено из России в период с 2008 по 2011 годы. Снабжение осуществлялось в рамках контракта от 2006 года, который предусматривал поставку до 50 комплексов 96К6.
• Эфиопия — около 6 единиц Панцирь-С1, по состоянию на 2022 год^[72].
•  Ливия — у войск, подчиняющихся фельдмаршалу Хафтару, замечен зенитный ракетно-пушечный комплекс Панцирь-С1^[73]. Основываясь на фотографиях комплекса, размещённых на шасси MAN-SX45, журналисты сделали вывод, что техника прибыла в эту «горячую точку» из Объединённых Арабских Эмиратов.

•  Бразилия: 3 комплекса Панцирь-С1Э и 75 ЗУР 9М331 выбраны для поставки из России. В феврале 2013 года подписано соглашение о намерении в будущем закупить несколько батарей «Панцирь-С1» (от 12 до 18 комплексов)^[74]. Потом подписание контракта перенесли на 2016 год из-за политического и экономического кризиса^[75]. В июне 2017 посол Бразилии заявил, что «бюджетные трудности пока не позволяют закупить эту технику»^[76].
•  Экваториальная Гвинея — в 2017 году подписан контракт на поставку двух комплексов «Панцирь-С1», боеприпасов и средств материально-технического обеспечения^[77].

• Шесть ЗРПК поступили на вооружение подразделений противовоздушной обороны Восточного военного округа на Камчатке^[78].
• Дивизион самоходных ЗРПК «Панцирь-С2» поступил в в/ч под Владивостоком^[79].
• Три ЗРПК «Панцирь» ВКС России развёрнуты в сентябре 2015 года для охраны авиабазы в Латакии (Сирия)^[80].

Гусеничный ЗРПК «Панцирь-С1» на международном форуме «Технологии в машиностроении» в 2012 году

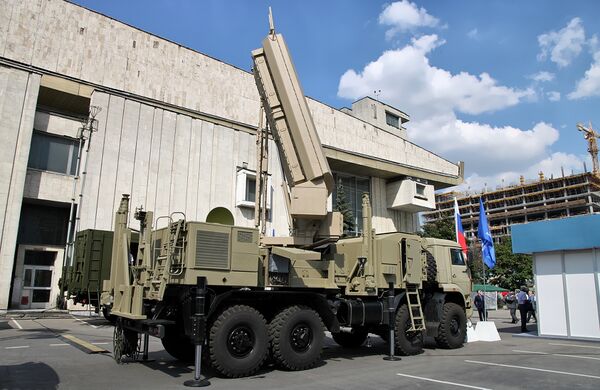

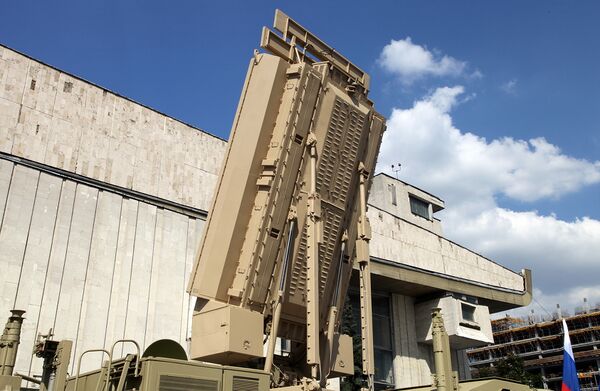

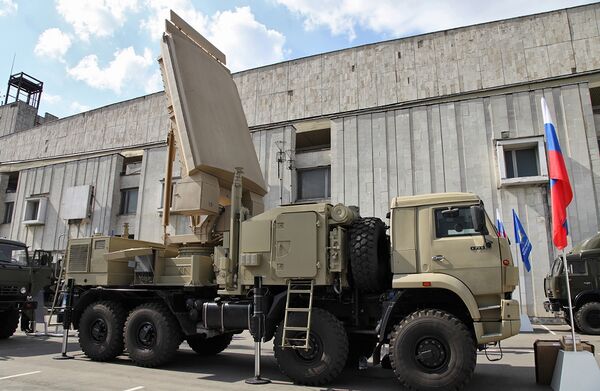

Радиолокационная станция обнаружения 1РЛ-123Е и батарейный пункт управления для ЗРПК «Панцирь-С1»

Установка широко применяется в боевых действиях в Йемене^[81], Сирии^{[82][83][84][85]}, Ливии^[86][87] и на Украине^[88].
