СГ-43

СГ-43
СГ-43 в Тульском государственном музее оружия
Тип	станковый пулемёт
Страна	СССР
История службы
Годы эксплуатации	1943—1968
Войны и конфликты	Великая Отечественная война, Гражданская война в Китае, Корейская война, Вьетнамская война
История производства
Конструктор	П. М. Горюнов
Разработан	1940—1943
Производитель	ГС завод № 2
Годы производства	1943—1961
Варианты	СГМ, СГМТ, СГМБ
Характеристики
Масса, кг	13,5 (тело пулемёта) 36,9 (на колёсном станке) 27,7 (на треножном станке)
Длина, мм	1140 (тело пулемёта) 1550 (на колёсном станке) 1260 (на треножном станке)
Длина ствола, мм	720 (нарезная часть)
Патрон	7,62×54 мм R
Калибр, мм	7,62
Принципы работы	отвод пороховых газов, перекос затвора (См. Принцип действия автоматики)
Скорострельность, выстрелов/мин	600—700
Начальная скорость пули, м/с	800 (тяжёлая пуля образца 1930 года) 855 (лёгкая образца 1908 года)
Прицельная дальность, м	2000 (2300 для тяжёлой пули)
Максимальная дальность, м	1000 (эффективная)
Вид боепитания	лента 200 или 250 патронов
Прицел	рамочный с возможностью введения боковых поправок
Медиафайлы на РУВИКИ.Медиа

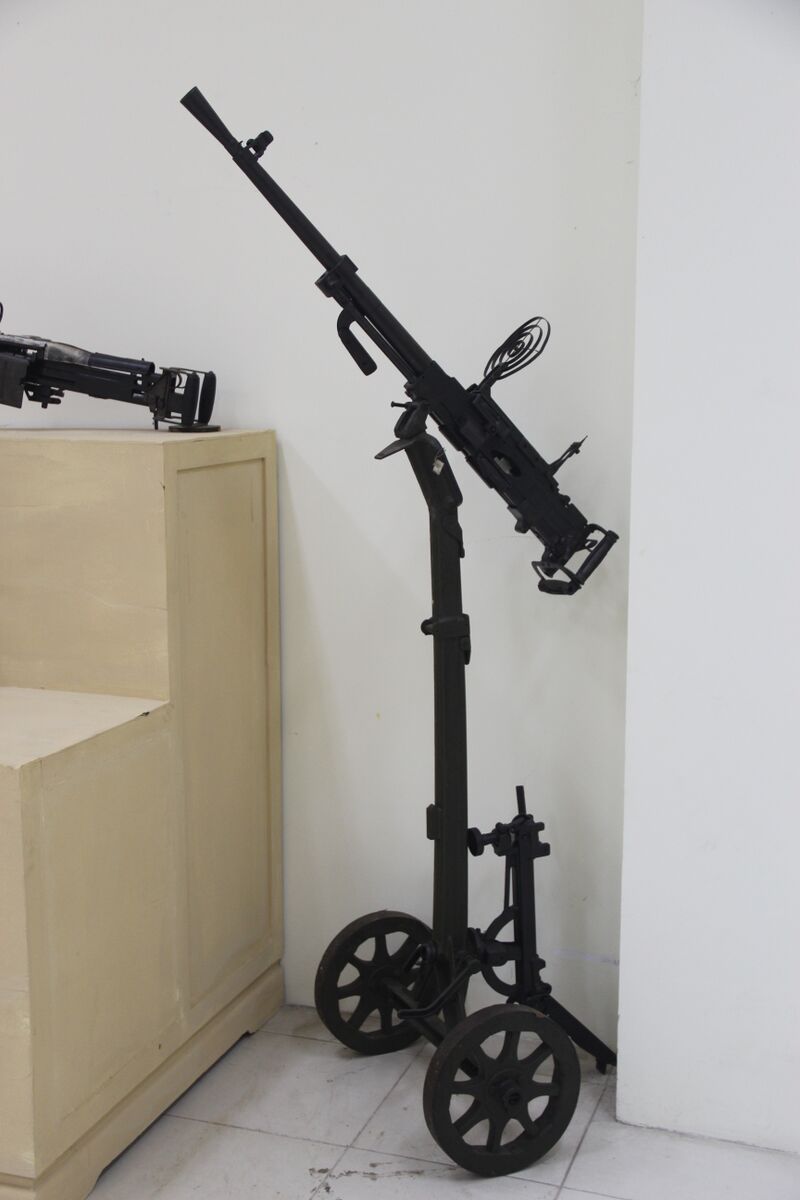

СГ-43 во вьетнамском музее на зенитном станке, видна рукоятка перезаряжания сзади снизу от ствольной коробки

7,62-мм пулемёт Горюнова (СГ-43, Индекс ГРАУ — 56-П-428) — советский станковый пулемёт.

История

После разгрома немецко-фашистских захватчиков под Москвой с новой остротой встал вопрос о станковом пулемёте облегчённого типа. Пулемёт Максима образца 1910 года продолжал надёжно служить Красной Армии, благодаря мощи и меткости огня. Однако, незаменимый в оборонительных боях, пулемёт обладал большим весом, который оказался неудобен в наступлении. Сказывалось и то, что не всегда находилась под рукой вода, необходимая для охлаждения ствола. В одном из отзывов с фронта указывалось: «По своему весу (70 кг) пулемет Максима является неудовлетворительной конструкцией, снижающей маневренность частей... Опыт воинских частей по применению станко́вых пулемётов в Отечественной войне показал, что станковые пулемёты весом свыше 40 килограммов в наступательных операциях являются тяжёлыми и не отвечают условиям маневренной войны...».

В мае 1942 года, в соответствии с распоряжением наркома вооружения СССР Д. Ф. Устинова, был объявлен конкурс на разработку новой конструкции станкового пулемёта для РККА (на замену пулемёта Максима обр.1910/30 г.).

После войны В. А. Дегтярёв вспоминал:

О себе заявил ещё один конструктор, дотоле неизвестный. Им был Пётр Максимович Горюнов, работавший на Ковровском заводе. Он был немолод, с нами проработал лет пятнадцать, слыл изумительным мастером, но никогда не проявлял себя ни как изобретатель, ни как конструктор.

И вдруг, однажды чуть свет, Горюнов является ко мне с большим свёртком. Это было летом 1942 года.

— Василий Алексеевич, посмотрите на модель моего пулемёта. Много раз собирался к вам, да всё как-то стыдился.

Я осмотрел модель Горюнова и, признаюсь, не поверил своим глазам. Модель была задумана с учётом новейших достижений оружейной автоматики.

— Когда же ты это сделал, Максимыч? — спросил я.

— Задумал давно, а модель собрал в последнее время, когда прослышал, что перед нами поставлена задача создать новый станковый пулемёт.

Предложенный на конкурс опытный пулемёт, разработанный на Ковровском механическом заводе оружейником П. М. Горюновым с участием М. М. Горюнова и В. Е. Воронкова, был передан на испытания в конце 1942 года. В мае 1943 года были подведены итоги полевых испытаний, по результатам которых пулемёт Горюнова победил в конкурсе станковых пулемётов.

15 мая 1943 года, под наименованием СГ-43, станко́вый пулемёт был принят на вооружение РККА. Поступать в войска СГ-43 начал в июне 1943 года.

В 1944 году конструкторы Г. С. Гаранин и В. Селезнёв разработали для СГ-43 упрощённый колёсный станок, характеризовавшийся гораздо более высокими показателями при эксплуатации в затруднённых условиях.

В целом, до конца Великой Отечественной войны, было изготовлено и передано в действующую армию свыше 80 тыс. пулемётов СГ-43.

СГМБ на БТР-152, 1968

СГМБ на БРДМ

В 1945 году пулемёт подвергся модернизации. Для улучшения теплоотдачи ствол вместо гладкой наружной поверхности получил поперечные рёбра, рукоять перезаряжания для удобства стрельбы из положения лёжа и сидя перенесли из-под рукояток управления огнём на правую сторону ствольной коробки, а также ввели регулируемый замыкатель ствола, позволивший практически беспрепятственно осуществлять замену нагретого ствола. Получившийся вариант позднее обозначался как СГМ, были также разработаны его варианты для вооружения бронетранспортёров СГМБ и танком СГМТ.

Перевооружение частей Советской Армии пулемётами Горюнова было завершено в конце 1940-х — начале 1950-х годов.

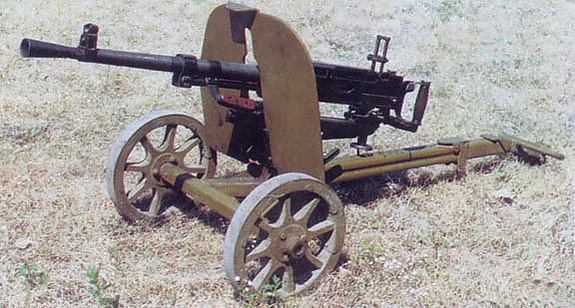

Китайская копия СГ-43 — Тип 53

Китайская копия СГМ — Тип 57

Египетские морские пехотинцы с СГ-43

Автоматика или части устройства СГ-43 впоследствии были использованы при создании единых пулемётов Тип 67, KGK и SS-77. Единый пулемёт конструкции Силина и Перерушева на основе СГМ участвовал в 1956 году в конкурсе на единый пулемёт, победу в котором одержал пулемёт Калашникова.

За создание станкового пулемёта, получившего широкое применение на фронте Горюнову Пётру Максимовичу (посмертно), Воронкову Василию Ефимовичу, Горюнову Михаилу Михайловичу и Дегтярёву Василию Алексеевичу была присуждена Сталинская премия первой степени.

Горюнов П.М. умер 23 декабря 1943 года, вернувшись из Москвы, где отлаживал свои пулемёты перед отправкой на фронт.

Характеристики

Дальность прямого выстрела:

• по грудной фигуре — 420 м;
• по бегущей фигуре — 640 м.

Пуля сохраняет своё убойное действие на всей дальности полёта (до 3800 м). Дульная энергия пули со стальным сердечником — 3511 Дж, пули образца 1930 года — 3776 Дж. Боевая скорострельность составляет 250—300 выстрелов в минуту. Охлаждение ствола — воздушное. Ведение интенсивной стрельбы очередями возможно до 500 выстрелов, после чего необходимо заменить или охладить ствол.

Требования нормального боя одиночными для пулемёта Горюнова: (Дальность стрельбы — 100 м)

• все четыре пробоины вмещаются в круг диаметром 15 см;
• средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Требования нормального боя очередями для пулемёта Горюнова: (Дальность стрельбы — 100 м)

• не менее восьми пробоин из десяти вмещается в круг диаметром 20 см;
• средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Проверка боя осуществляется стрельбой по проверочной мишени (отрезанной по четвёртой горизонтальной линии) или чёрному прямоугольнику высотой 30 см и шириной 20 см, укреплённому на белом щите высотой 1 м и шириной 1 м. Дальность стрельбы — 100 м, патроны — с обыкновенной пулей (со стальным сердечником или легкой образца 1908 года), прицел — 3 (по шкале «Л»).

Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе очередями из приведённых к нормальному бою СГ-43 и СГМ:

Дальность стрельбы, м	Срединные отклонения по высоте, см	Срединные отклонения по ширине, см	Энергия пули, Дж
100	6	5	2903
200	12	10	2383
300	18	15	1942
400	23	20	1559
500	29	25	1245
600	35	29	990
700	41	34	785
800	47	39	628
900	54	44	520
1000	62	49	451
1100	70	54	402
1200	80	59	363
1300	90	64	333
1400	102	69	304
1500	115	75	275
1600	130	82	-
1700	149	88	-
1800	179	94	-
1900	202	102	-
2000	234	109	-

Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе очередями из приведённых к нормальному бою СГМБ и СГМТ:

Дальность стрельбы, м	Срединные отклонения по высоте, см	Срединные отклонения по ширине, см
100	4	4
200	9	9
300	14	13
400	19	17
500	23	21
600	28	26
700	33	31
800	38	35
900	44	39
1000	50	43
1100	57	47
1200	65	52
1300	75	57
1400	87	62
1500	101	67
1600	117	73
1700	136	80
1800	160	86
1900	190	93
2000	225	100

Масса

Масса в кг, СГ-43:

13,8	тело пулемёта
40,4	на колёсном станке Дегтярёва

Масса в кг, СГМ:

13,5	тело пулемёта
36,9	на колёсном станке Гаранина — Селезнёва
27,7	на треножном станке Сидоренко — Малиновского
Боепитание
8,75	коробка со снаряжённой лентой на 200 патронов с пулями образца 1930 года
10,25	коробка со снаряжённой лентой на 250 патронов с пулями образца 1930 года
8	коробка со снаряжённой лентой на 200 патронов с пулями со стальным сердечником
9,5	коробка со снаряжённой лентой на 250 патронов с пулями со стальным сердечником
8,25	коробка со снаряжённой лентой на 200 патронов с пулями образца 1908 года
9,75	коробка со снаряжённой лентой на 250 патронов с пулями образца 1908 года
Прочее
0,6	зенитный ракурсный прицел

Варианты и модернизации

Тело пулемёта СГМ, видны ствол с продольными долами и рукоятка заряжания сбоку от ствольной коробки

• СГ-43 - первые выпущенные образцы были установлены на колёсный станок Соколова, однако серийные СГ-43 устанавливали на колёсный станок конструкции В. А. Дегтярёва
• СГ-43 Пулемет устанавливался в башне бронеавтомобиля БА-64Б в КБ ГАЗа в марте 1944 года взамен штатного пулемета ДТ-29. СГ-43 превосходил ДТ-29 повышенной за счёт ленточного питания боевой скорострельностью и большей прицельной дальностью стрельбы. Однако испытания выявили ряд проблем с размещением пулемёта СГ-43 в башне бронеавтомобиля и его поведением при стрельбе, что повлекло прекращение опытно-конструкторских работ в этом направлении.
• СГМ — станковый модернизированный, устанавливается на колёсный станок конструкции В. А. Дегтярёва или треножный станок конструкции Сидоренко - Малиновского.
• СГМБ — бронетранспортёрный, устанавливается на переднем, боковом или заднем кронштейне бронетранспортёра.
• СГМТ — танковый, устанавливается внутри башни танка на кронштейне люльки пушки, имеет электроспуск.

Устройство

СГМ на колёсном станке с зенитным ракурсным прицелом

Тело пулемёта Горюнова состоит из следующих основных элементов:

• ствол,
• ствольная коробка с прицелом,
• замыкатель ствола,
• приёмник,
• затворная рама с поршнем,
• затвор,
• рукоятка перезаряжания,
• спусковой механизм,
• затыльник,
• возвратно-боевая пружина.

Принадлежность пулемёта Горюнова состоит из: шомпола, комбинированного ключа, маслёнки, выколотки, извлекателя, коленчатого стержня с ёршиком, ключа замыкателя ствола и молотка.

Пулемёт СГМТ снабжён электроспуском в специальном корпусе на затыльнике.

Прицельное приспособление

СГМ на праздновании 70-летия победы в Сталинградской битве в ЦНИИточмаш

Прицельное приспособление пулемёта Горюнова состоит из мушки и прицела, в свою очередь состоящего из основания прицела, прицельной рамки с пружиной и хомутика с целиком. На стенках прицельной рамки нанесены деления с цифрами: для лёгкой пули образца 1908 года, пули со стальным сердечником и специальных пуль — на правой стороне (буква «Л» и цифры от 0 до 20, обозначающие дальность в сотнях метров), для тяжёлой пули образца 1930 года — на левой стороне (буква «Т» и цифры от 0 до 23). На целике нанесена риска, а на задней стороне хомутика нанесены деления для боковых поправок (по пять делений влево и вправо от основной риски) для установки целика. Каждое деление целика равно одной тысячной дальности.

Для стрельбы по воздушным целям на пулемёт устанавливается зенитный ракурсный прицел, рассчитанный на ведение огня по воздушным целям, движущимся со скоростью не более 600 км/ч на дальностях до 1000 м. Данный прицел состоит из основания прицела, переднего и заднего визоров. Передний визор состоит из концентрических колец (с радиусами 20, 40, 60 и 80 мм) для выбора упреждения, центрального кольца для выверки прицела и стойки переднего визира. Задний визир состоит из шарика, стопорного винта (для выверки прицела) и стойки заднего визира.

Принцип действия автоматики

Работа автоматики СГ-43 основана на использовании энергии пороховых газов, отводимых из канала ствола. Запирание канала ствола осуществляется перекосом затвора вправо.

При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру и давит на поршень, от чего затворная рама начинает отходить назад. Затвор остаётся на месте до вылета пули из канала ствола, закрывая его и не допуская прорыва газов в ствольную коробку.

После вылета пули подвижные части продолжают отходить назад, сжимая тем самым возвратно-боевую пружину. Затвор открывает канал ствола и извлекает гильзу из патронника. Движок извлекает очередной патрон из ленты и подаёт его в продольное окно ствольной коробки. Гильза выбрасывается из ствольной коробки, ползун подаёт патрон в приёмное окно приёмника.

Если спусковой крючок остаётся нажатым, то затворная рама с затвором под воздействием возвратно-боевой пружины устремляется вперёд, не останавливаясь в заднем положении. Затвор выталкивает патрон из продольного окна ствольной коробки и досылает его в патронник. Когда подвижные части занимают крайнее положение, затвор закрывает канал ствола. Боёк разбивает капсюль патрона, происходит выстрел, и работа автоматики повторяется.

Страны-эксплуатанты

•  СССР
•  Польша: первые пулемёты СГ-43 были переданы на вооружение 1-й армии Войска Польского во время Великой Отечественной войны, после войны пулемёт был принят на вооружение Войска Польского под наименованием ckm SG-43 и выпускался по лицензии.
•  Венгрия: выпускался по лицензии. Переработанная под единый пулемёт модификация KGK имела пистолетную рукоятку.
•  Вьетнам
•  ГДР
•  Египет: выпускался по лицензии.
•  Индонезия
•  Китай: выпускался по лицензии.
•  Чехословакия: выпускался по лицензии.
•  Белоруссия: в декабре 2005 года сняты с вооружения и отправлены на утилизацию

Нумизматика

• 7 февраля 2020 года Банк России выпустил в обращение памятную монету номиналом 25 рублей «Конструктор оружия П. М. Горюнов» из серии «Оружие Великой Победы» (конструкторы оружия) с изображением пулемёта СГ-43;
