Автомат Калашникова

Анализ опыта боевых действий Великой Отечественной войны выявил, что основные огневые контакты в ходе боя происходят на дистанциях до 300—400 метров, где мощность штатных винтовочных патронов (7,62×54 мм R) избыточна, тогда как эффективность пистолетных патронов (например, 9×19 мм для пистолета «Парабеллум», 7,62×25 мм для пистолета ТТ) недостаточна. Также были изучены образцы иностранного стрелкового оружия: трофейные немецкие автоматы MKb.42(H) под патрон 7,92×33 мм и поставляемые по программе ленд-лиза американские лёгкие самозарядные карабины M1 Carbine под патрон .30 Carbine калибра 7,62×33 мм. Анализ показал перспективность данного направления по созданию нового стрелкового автоматического оружия^[3].

В июле 1943 года решением Наркомата обороны СССР были организованы работы по созданию отечественного промежуточного патрона и стрелкового автоматического оружия под него. Уже в ноябре 1943 года чертежи и спецификации на новый 7,62-мм промежуточный патрон конструкции Н. М. Елизарова и Б. В. Сёмина были разосланы по всем организациям, участвовавшим в разработке нового комплекса стрелкового оружия. На этом этапе он имел калибр 7,62×41 мм, но впоследствии был переработан, в процессе чего патрон был изменён на калибр 7,62×39 мм.

Новый комплекс стрелкового оружия под единый промежуточный патрон должен был включить в себя автомат, карабин и ручной пулемёт. Оружие должно было обеспечить возможность эффективной стрельбы на дальности порядка 400 м, что превышало соответствующий показатель пистолетов-пулемётов и мало уступало оружию под тяжёлый и дорогой винтовочный патрон. Это позволяло ему успешно заменить весь имевшийся на вооружении РККА арсенал индивидуального стрелкового оружия, использовавший пистолетные и винтовочные патроны и включавший в себя пистолеты-пулемёты Шпагина и Судаева, винтовку Мосина и несколько моделей карабинов на её базе, самозарядную винтовку Токарева, а также пулемёты^[4].

В 1944 году по результатам испытаний к дальнейшей доработке был допущен автомат АС-44 конструкции А. И. Судаева. Он был выпущен небольшой серией, войсковые испытания проводились весной-летом 1945 года в Группе советских оккупационных войск в Германии, а также в ряде воинских частей на территории СССР. Несмотря на положительные отзывы, руководство вооружённых сил потребовало уменьшить массу оружия. Смерть А. И. Судаева прервала дальнейший ход работ над этим образцом, поэтому в 1946 году был проведён ещё один этап испытаний, в который включился и М. Т. Калашников, к тому времени уже создавший несколько образцов оружия^[5].

В конце 1946 года на оружейном заводе в городе Коврове был изготовлен экспериментальный образец автомата Калашникова, получивший условное обозначение АК-46. Также были изготовлены экспериментальные образцы автоматов Булкина и Дементьева. Все они были представлены на испытания. Разработанный в 1946 году образец не имел многих черт будущего АК. Его отличительными особенностями были^[3][6]:

• принцип работы с коротким, а не длинным ходом газового поршня;
• рукоятка взведения располагалась слева, а не справа;
• вместо расположенного справа предохранителя-переводчика имелись отдельные флажковый предохранитель и переводчик видов огня;
• корпус ударно-спускового механизма был выполнен откидным вниз-вперёд на штифте.

По результатам этапа испытаний предложенный М. Т. Калашниковым образец автомата показал хорошую надёжность и эргономику. Образец автомата имел наименьшее количество деталей при разборке, был простым в обращении, показал высокую живучесть механизмов (по некоторым данным, безотказная работа деталей УСМ и возвратного механизма сохранялась в пределах 18 000—20 000 выстрелов, что являлось отличным показателем для того времени). Его держали под водой, замачивали в иле, привязывали к технике и по 30 км волокли по просёлочным дорогам, но он продолжал вести огонь^[7].

По результатам конкурса были выданы замечания, которые устранили в ходе доработки, одновременно в конструкцию автомата внесли изменения, позаимствованные у других представленных на конкурс или просто ранее существовавших образцов.

Зимой 1946—1947 годов на очередной этап конкурса наряду с улучшенными, но не претерпевшими радикальных изменений автоматами Дементьева (КБП-520) и Булкина (ТКБ-415) М. Т. Калашников представил фактически новый автомат (КБП-580), имевший мало общего с предыдущим вариантом^[8].

В результате испытаний было установлено, что ни один образец не удовлетворяет тактико-техническим требованиям в полном объёме^[9]:

• автомат Калашникова оказался самым надёжным, но при этом обладал неудовлетворительной кучностью стрельбы;
• автомат Булкина (ТКБ-415), наоборот, удовлетворял требованиям по кучности, но имел проблемы с надёжностью.

В итоге выбор комиссии был сделан в пользу доработанного образца М. Т. Калашникова (автомат получил обозначение АК-47). Такой выбор позволял армии в короткие сроки перевооружиться современным и надёжным оружием.

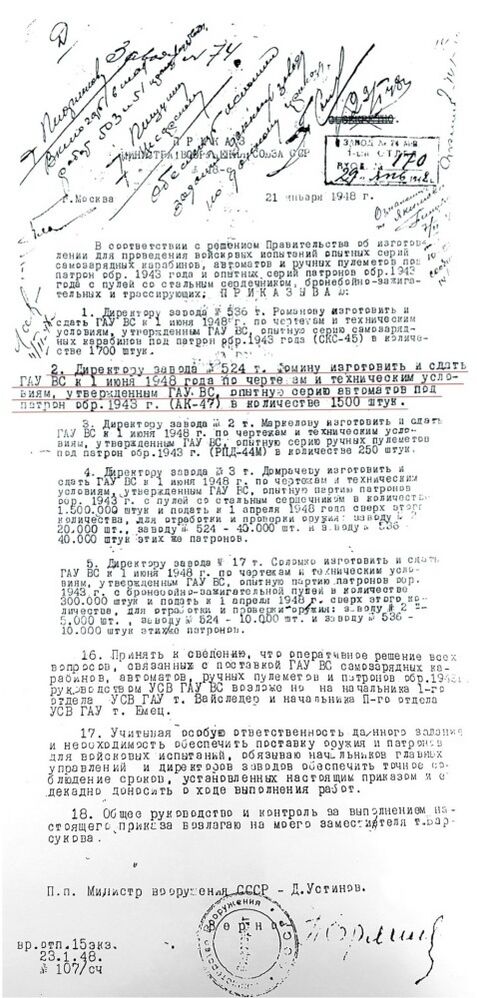

В марте 1948 года М. Т. Калашников прибыл на Ижевский механический завод для разработки технической документации и организации изготовления первой опытной партии автомата АК-47 в количестве 1500 единиц на Ижевском механическом заводе. Задание было выполнено точно в срок. 1500 автоматов, изготовленных на Ижевском механическом заводе в 1948 году, успешно прошли войсковые испытания^[10].

Постановлением Совета Министров СССР в 1949 году 7,62-мм автомат Калашникова образца 1947 года был принят на вооружение вместо пистолетов-пулемётов Шпагина и Судаева.

В 1949 году за создание автомата М. Т. Калашников получил Сталинскую премию I степени. В этом же году он был откомандирован обратно на Ижевский механический завод, где было решено начать серийное производство автомата. Освоение серийного производства автоматов — до полумиллиона в год — потребовало решения в короткое время многих конструкторских, технологических и организационных задач.

На испытаниях изделий первых серийных выпусков не выдерживали норм живучести боевая пружина, автоспуск, выбрасыватель и его пружина, ломались ось спускового крючка и ударник.

К середине 1950-х годов по результатам опыта применения в войсках автомата Калашникова образца 1947 года (АК-47) было выявлено несколько недостатков^[11]:

• Избыточный вес — масса автомата со снаряжённым магазином составляла 4,3 кг, что превосходило аналогичные показатели самозарядного карабина Симонова (СКС) и ручного пулемёта Дегтярёва (РПД), использующих тот же патрон.
• Низкая технологичность производства — изготовление ствольной коробки методом фрезерования из стальной заготовки требовало до 2,5 часов на единицу, больших затрат дорогостоящего инструмента и приводило к высокому уровню брака.
• Недостаточная меткость при стрельбе очередями — значительный вес подвижных частей и резкий удар затворной рамы в крайнем переднем положении вызывали сильную раскачку оружия, особенно при ведении огня из неустойчивых положений (стоя, с колена) или в движении.
• Эргономические просчёты — низкое расположение приклада относительно оси канала ствола при стрельбе очередями приводило к опрокидывающему моменту, смещавшему прицельную линию вверх.
• Ограниченная точность в условиях ночного боя — отсутствие штатных приспособлений для ведения огня в ночное время суток.

Для исключения данных недостатков в 1955 году военным руководством СССР было принято решение о необходимости модернизации АК-47. К выполнению данной задачи был привлечён коллектив конструкторов-оружейников Ижевского машиностроительного завода под руководством М. Т. Калашникова. В состав группы также входили А. Д. Крякушин, В. В. Крупин, В. И. Пушин, А. И. Нестеров и ряд других специалистов. По результатам проведённой доработки, полигонных и войсковых испытаний в 1958 году, Министерство обороны СССР своим приказом в 1959 году утвердило модернизированный автомат к принятию на вооружение. Он получил наименование «7,62-мм автомат Калашникова модернизированный (АКМ)». Одновременно с ним для нужд воздушно-десантных войск был принят вариант со складным прикладом, получивший обозначение АКМС.

Серийное производство АКМ выполнялось на Ижевском машиностроительном заводе до 1977 года. Всего было произведено более 10,2 миллиона экземпляров АКМ и его различных модификаций. Кроме того, право на производство АКМ было предоставлено по лицензии или же оно стало объектом копирования во многих государствах мира^[12][13].

В 1970-е годы, вслед за государствами-участниками НАТО, СССР пошёл по пути перевода стрелкового оружия на малоимпульсный патрон уменьшенного калибра для облегчения носимого боекомплекта (для восьми магазинов патрон калибра 5,45 мм даёт экономию массы в 1,4 кг) и снижения, как считалось, «избыточной» мощности 7,62-мм патрона. В 1974 году был принят на вооружение комплекс оружия под патрон 5,45×39 мм, состоящий из автомата АК-74 (АКС-74) и ручного пулемёта РПК-74, а впоследствии в 1979 году дополненный малогабаритным автоматом АКС-74У, созданным для использования в нише, которую в западных армиях занимали пистолеты-пулемёты, а в последние годы — так называемые PDW. Производство АКМ на территории СССР после 1977 года было свёрнуто, однако этот автомат и по сей день остаётся на вооружении^[3].

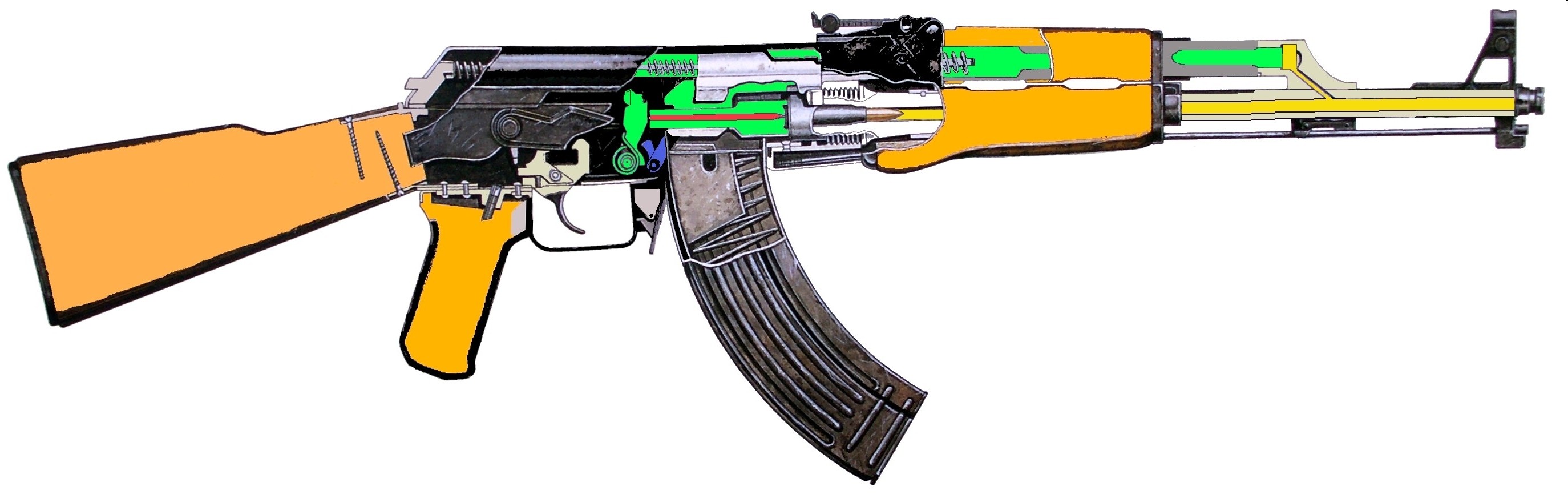

Автоматика линейки автоматов Калашникова работает за счёт энергии пороховых газов, отводимых через отверстие в стенке ствола. Запирание канала ствола осуществляется поворотом затвора вокруг продольной оси.

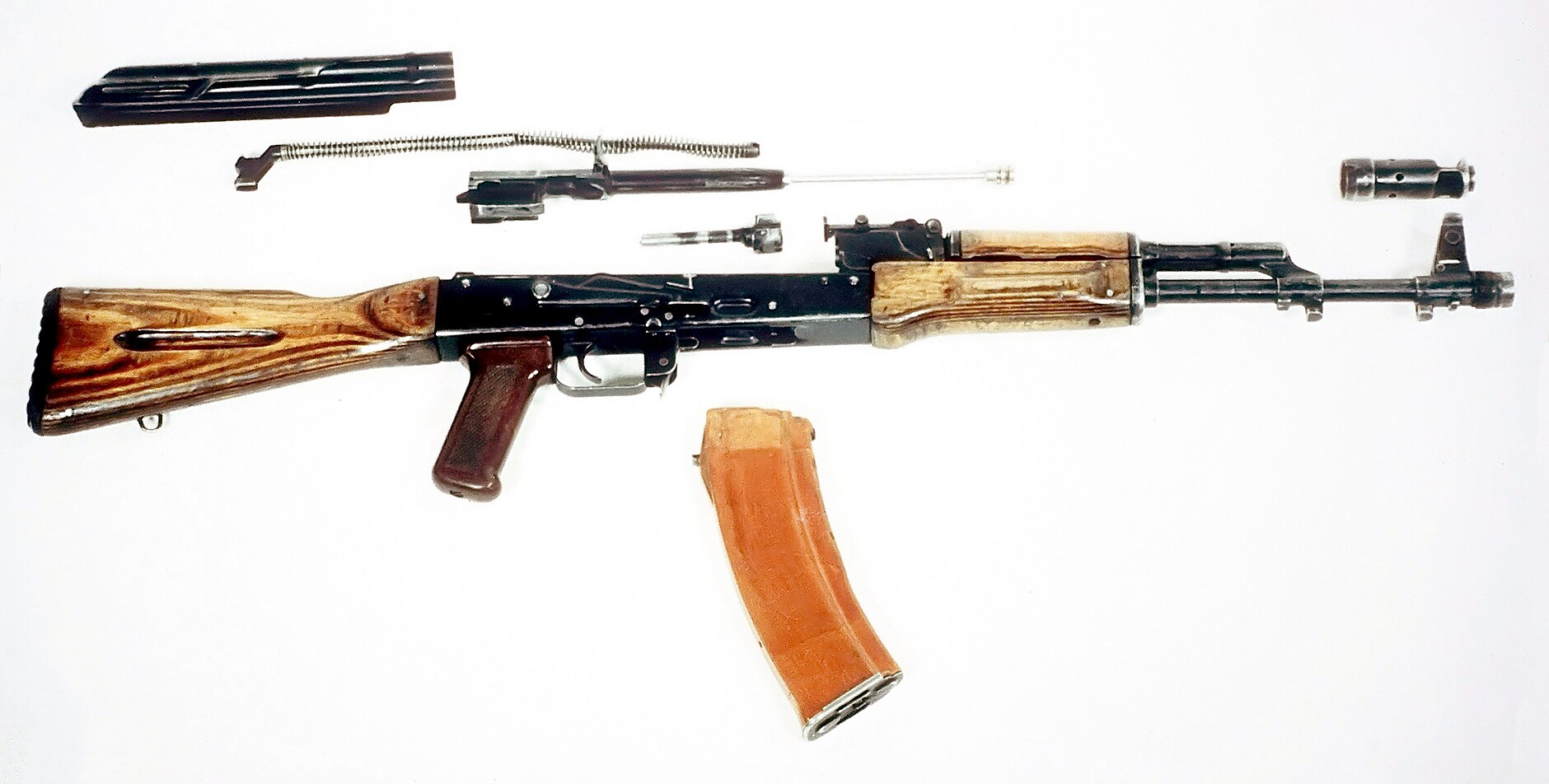

Автомат состоит из следующих основных частей и механизмов^[4]:

• ствола со ствольной коробкой, прицельными приспособлениями и прикладом;
• отъёмной крышки ствольной коробки;
• затворной рамы с газовым поршнем;
• затвора;
• возвратного механизма;
• газовой трубки со ствольной накладкой;
• ударно-спускового механизма;
• цевья;
• магазина;
• штык-ножа.

Всего в автомате Калашникова около 95 деталей.

Ствол автомата нарезной (четыре нареза, вьющиеся слева вверх направо), из оружейной стали. В верхней части стенки ствола, ближе к дульной части, находится газоотводное отверстие. Вблизи от дульного среза на стволе закреплено основание мушки, а со стороны казённого среза в нём имеется патронник с гладкими стенками, в который досылается патрон перед выстрелом. На дульной части ствола нанесена левая резьба для навинчивания втулки при стрельбе холостыми патронами. Ствол крепится к ствольной коробке неподвижно, без возможности быстрой смены в полевых условиях^[3].

Ствольная коробка служит для соединения частей и механизмов автомата в единую конструкцию, размещения затворной группы и задания характера её движения, обеспечения запирания затвором канала ствола; также внутри неё размещается ударно-спусковой механизм. Ствольная коробка состоит из двух частей: собственно, ствольной коробки и расположенной сверху отъёмной крышки, предохраняющей механизмы от повреждения и загрязнения.

Внутри ствольная коробка имеет четыре направляющие («рельсы»), задающие движение затворной группы, — две верхние и две нижние. Левая нижняя направляющая имеет отражательный выступ. В передней части ствольной коробки имеются вырезы, задние стенки которых являются боевыми упорами. При помощи них затвор запирает канал ствола. Правый боевой упор также служит для направления движения патрона, подающегося с правого ряда магазина. Слева расположен выступ, который направляет патрон из левого ряда.

Первые партии АК имели штампованную ствольную коробку со стволом, выполненным из стали прочных марок. Однако имевшаяся технология не позволяла тогда достичь требуемой жёсткости, процент брака был недопустимо высок. В результате в серийном производстве холодную штамповку заменили фрезерованием коробки из цельной стали, что вызвало увеличение себестоимости производства оружия. Впоследствии, при производстве АКМ, технологические вопросы были решены, и ствольная коробка вновь приобрела смешанную конструкцию. Массивная цельностальная ствольная коробка сообщает оружию высокую (особенно в раннем фрезерованном варианте) прочность и надёжность, особенно в сравнении с хрупкими легкосплавными ствольными коробками оружия типа американской винтовки M16, но одновременно утяжеляет оружие, а также затрудняет изменение конструкции^[3].

Состоит из затворной рамы с газовым поршнем, непосредственно затвора, выбрасывателя и ударника. Затворная группа расположена в ствольной коробке «вывешено», перемещаясь по имеющимся в её верхней части направляющим выступам как по рельсам^[5].

Такое «вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими промежутками обеспечивает надёжную работу системы даже при сильной загрязнённости. Затворная рама служит для приведения в действие затвора и ударно-спускового механизма. Она жёстко соединена со штоком газового поршня, на который непосредственно воздействует давление отводимых из ствола пороховых газов, обеспечивающее работу автоматики оружия. Рукоятка перезарядки оружия расположена справа и выполнена вместе с затворной рамой.

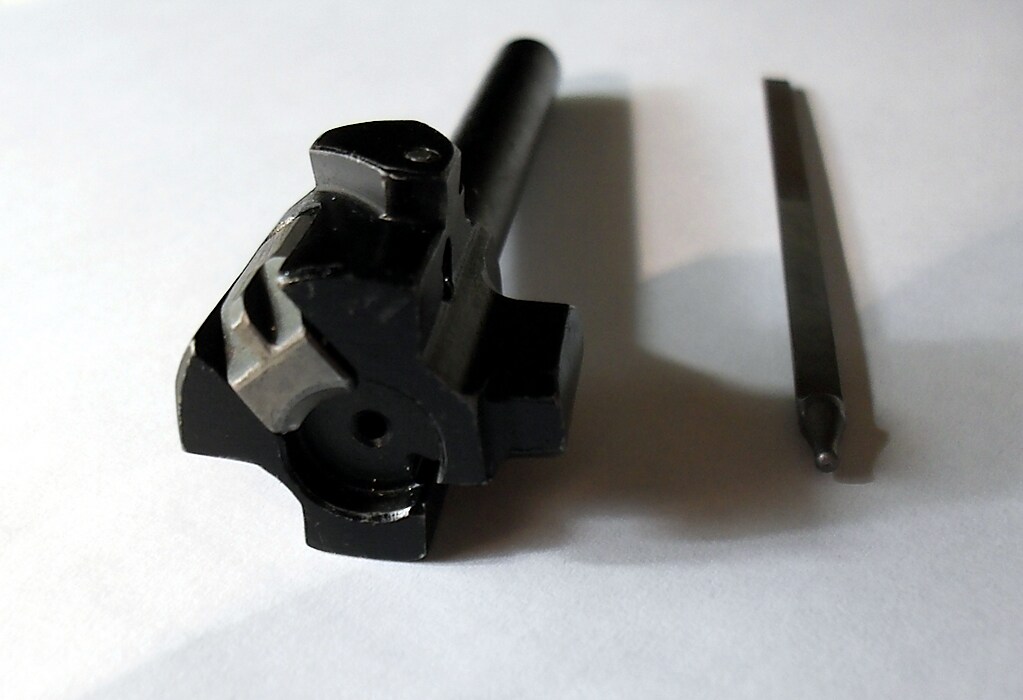

Затвор имеет близкую к цилиндрической форму и два массивных боевых выступа, которые при повороте затвора по часовой стрелке входят в специальные вырезы ствольной коробки, чем достигается запирание канала ствола перед выстрелом. Кроме того, затвор своим продольным движением осуществляет подачу очередного патрона из магазина перед выстрелом, для чего в его нижней части имеется выступ досылателя.

Также на затворе крепится механизм выбрасывателя, предназначенный для извлечения из патронника стреляной гильзы или патрона в случае осечки. Он состоит из выбрасывателя, его оси, пружины и шпильки-ограничителя.

Для возврата затворной группы в крайнее переднее положение служит возвратный механизм, состоящий из возвратной пружины (часто неверно именуемой «возвратно-боевой») и направляющей, которая состоит в свою очередь из направляющей трубки, входящего в неё направляющего стержня и муфты. Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защёлкой штампованной крышки ствольной коробки.

Масса подвижных частей автомата Калашникова — около 520 граммов. Благодаря мощному газовому двигателю, они приходят в крайнее заднее положение с высокой скоростью порядка 3,5-4 м/с, что во многом и обеспечивает высокую безотказность работы оружия, но снижает кучность боя за счёт сильного сотрясения оружия и мощных ударов подвижных частей в крайних положениях. Подвижные части АК-74 легче — затворная рама с затвором в сборе весит 477 граммов, из них 405 г приходится на затворную раму и 72 г — на затвор. Наиболее лёгкие подвижные части в семействе АК — у укороченного АКС-74У: его затворная рама весит около 370 граммов (за счёт укорачивания штока газового поршня), а их совместная масса с затвором — около 440 граммов^[11].

Ударно-спусковой механизм (УСМ) куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из тройной витой проволоки. Спусковой механизм допускает ведение непрерывного (среднее положение переключателя) и одиночного (нижнее) огня. Единая поворотная деталь выполняет функции переключателя режимов огня (переводчика) и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептало одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и её крышкой. При этом подвижные части можно отвести назад для проверки патронника, но их хода недостаточно для досылания следующего патрона в патронник^[3].

Все детали автоматики и ударно-спускового механизма компактно собраны внутри ствольной коробки, играющей, таким образом, роль и ствольной коробки, и корпуса ударно-спускового механизма. Классический УСМ оружия на базе АК имеет три оси — для автоспуска, для курка и для спускового крючка. Гражданские варианты, не ведущие огонь очередями, обычно не имеют оси для автоспуска.

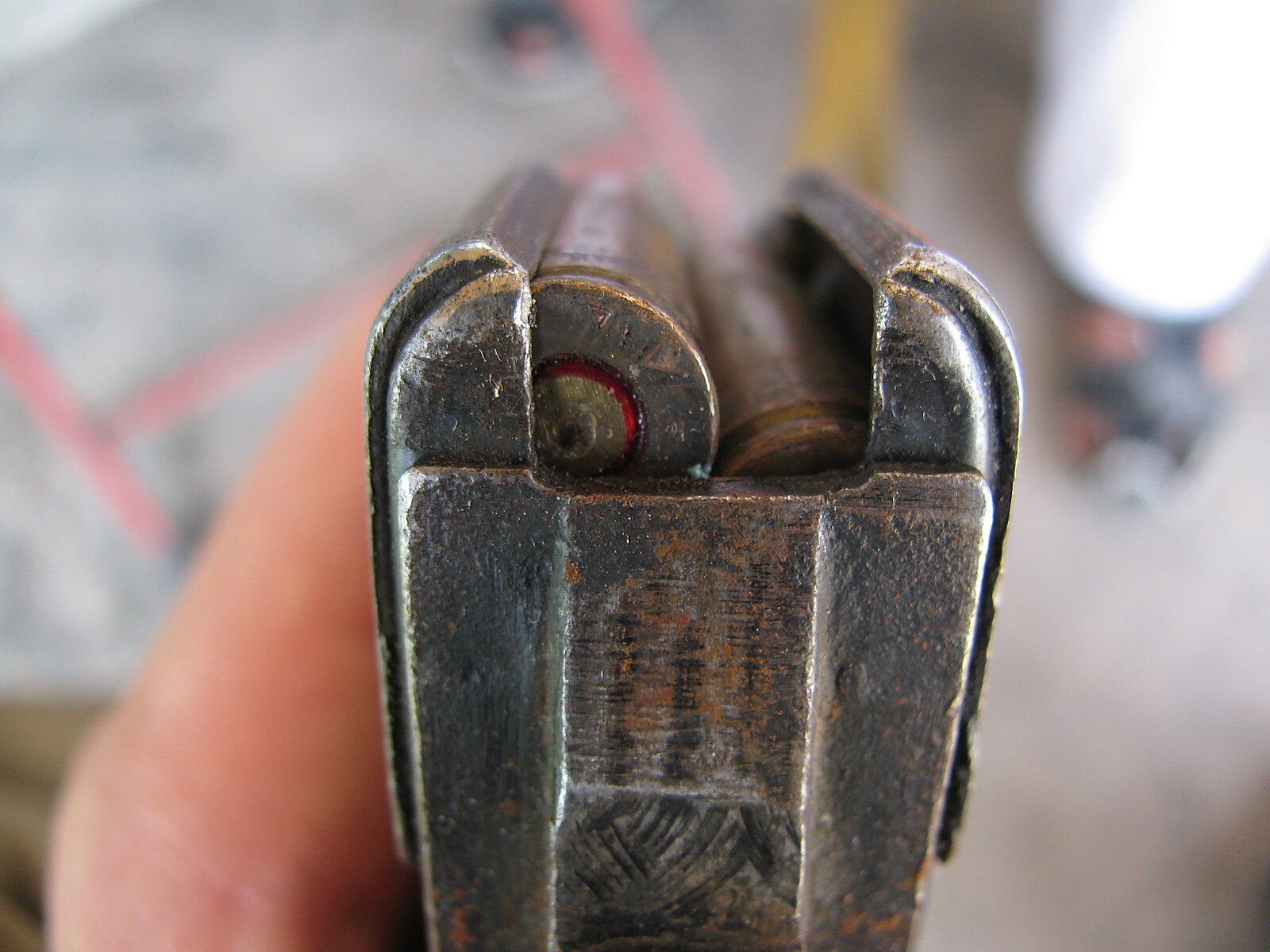

Магазин — коробчатый, секторного типа, двухрядный, на 30 патронов. Состоит из корпуса, стопорной планки, крышки, пружины и подавателя. АК и АКМ имели магазины со штампованными стальными корпусами. Имелись также магазины из пластической массы. Большая конусность гильзы 7,62-мм патрона обр. 1943 года обусловила большой изгиб магазина, ставший характерной чертой облика оружия. Для семейства АК-74 был введён магазин из пластической массы (изначально поликарбонат, затем стеклонаполненный полиамид), только загибы («губки») в его верхней части остались металлическими^[3].

Магазины АК отличаются высокой надёжностью подачи патронов, даже при их заполнении до максимума. Толстые металлические «губки» в верхней части даже пластиковых магазинов обеспечивают надёжную подачу и весьма живучи при грубом обращении — эту конструкцию впоследствии скопировал ряд зарубежных фирм для своей продукции. Вышеприведённая характеристика относится только к случаю использования боевых патронов с пулями, имеющими заострённую носовую часть и цельнометаллическую оболочку, на которые оружие было рассчитано изначально; при использовании в гражданских вариантах системы Калашникова мягких охотничьих полуоболочечных пуль с округлым носком порой происходят осечки.

Помимо положенных к АК по штату 30-патронных магазинов, существуют также пулемётные, которые полностью взаимозаменяемы с автоматными: на 40 (секторный) или 75 (барабанного типа) патронов калибра 7,62 мм и на 45 патронов калибра 5,45 мм. Если же брать в расчёт также магазины иностранного производства, созданные для различных вариантов системы Калашникова (в том числе для рынка гражданского оружия), то количество различных вариантов составит как минимум несколько десятков, с ёмкостью от 10 до 100 патронов.

Узел крепления магазина характеризуется отсутствием развитой горловины — магазин просто вставляется в окно ствольной коробки, зацепляясь выступом за его передний край, и фиксируется защёлкой.

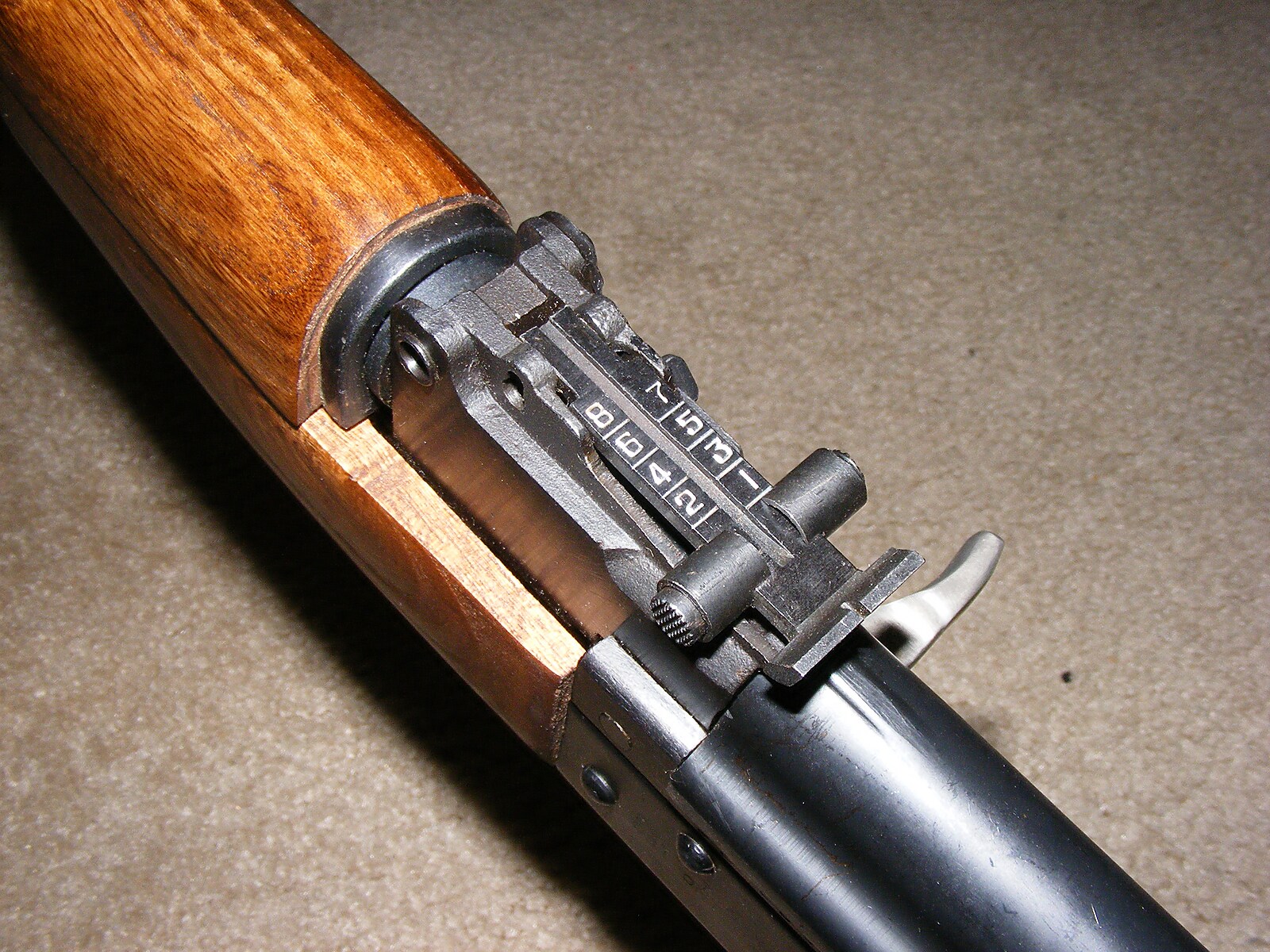

Прицельное приспособление АК состоит из прицела и мушки. Прицел — секторного типа, с расположением прицельной колодки в средней части оружия. Прицел проградуирован до 800 м (начиная с АКМ — до 1000 м) с шагом 100 м, кроме того на нём имеется деление, обозначенное буквой «П», обозначающее постоянную установку прицела, соответствующую прицелу 3. Целик расположен на гривке прицела и имеет прорезь прямоугольной формы. Мушка расположена у дульной части ствола, на массивном треугольном основании, «крыльями» которого она укрыта с боков. Во время приведения автомата к нормальному бою мушку можно ввинчивать/вывинчивать для повышения/понижения средней точки попадания, а также передвигать влево/вправо для отклонения средней точки попадания по горизонтали. На некоторые модификации АК при необходимости возможна установка оптического или ночного прицела на боковом кронштейне^[3].

Штык-нож предназначен для поражения противника в ближнем бою, для чего он может присоединяться к автомату или использоваться в качестве ножа. Штык-нож надевается кольцом на муфту ствола, выступами крепится на газовой каморе, а защёлкой сцепляется с упором шомпола. Будучи отомкнутым от автомата, штык-нож носится в ножнах на поясном ремне^[4].

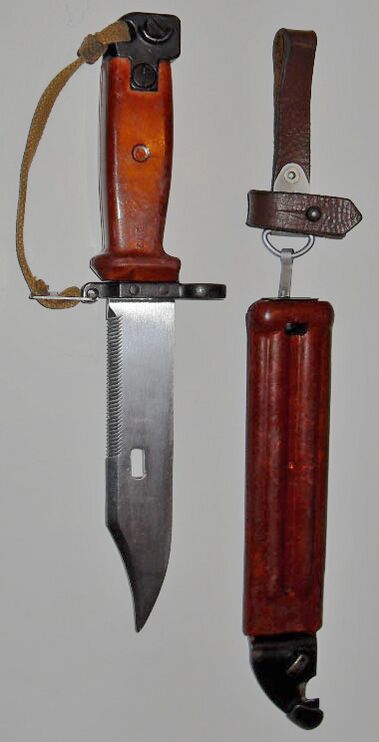

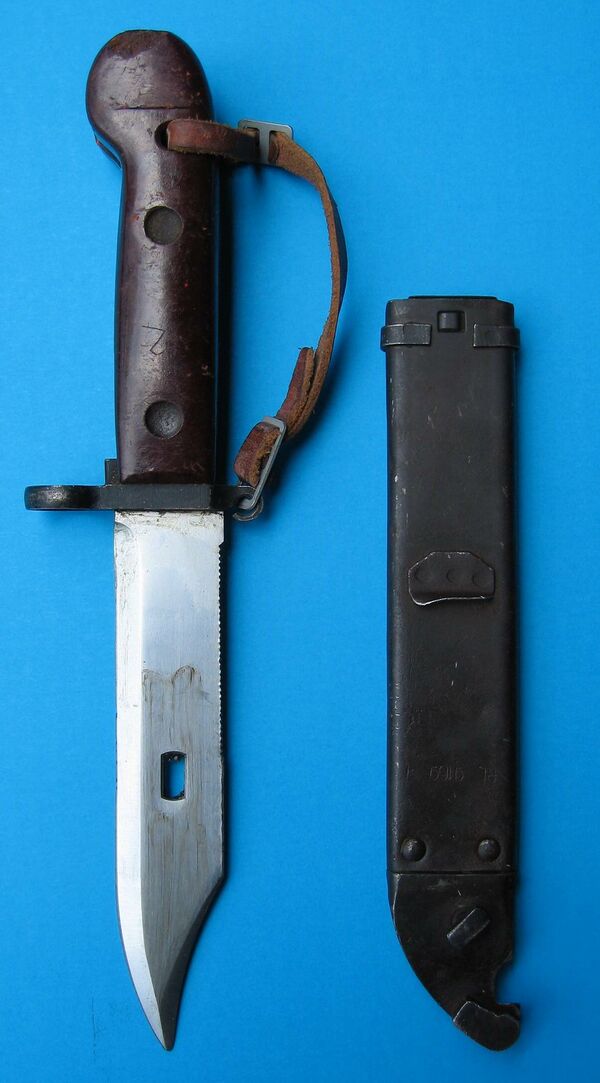

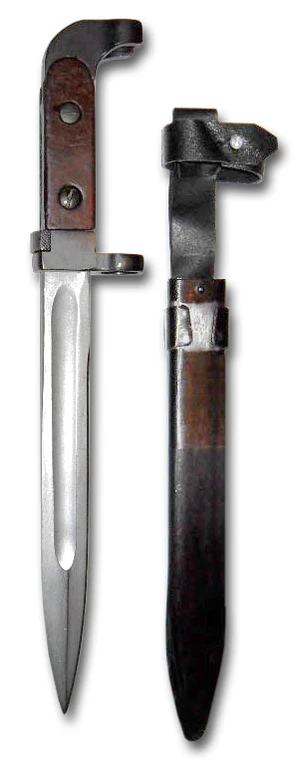

Изначально к АК был принят клинковый штык (длина клинка 200 мм) с двумя лезвиями и долом. При принятии на вооружение АКМ был введён короткий (клинок 150 мм) отъёмный штык-нож (тип 1), имевший расширенную функциональность с точки зрения хозяйственно-бытового применения. Вместо второго лезвия он получил пилку, а в сочетании с ножнами мог использоваться для перерезания заграждений из колючей проволоки, в том числе находящейся под напряжением. Также верхняя часть рукоятки выполнена из металла. Штык может вставляться кольцом для крепления в ножны и использоваться как молоток. Существуют два различающихся преимущественно прибором варианта этого штыка. Поздний вариант того же штыка (тип 2) используется и на оружии семейства АК-74. Из иностранных вариантов китайский клон АК — Тип 56 — примечателен использованием несъёмного откидного игольчатого штыка.

Принадлежности к автомату (пенал) предназначены для разборки, сборки, чистки и смазки автомата. Состоят из шомпола, протирки, ёршика, отвёртки с выколоткой, пенала для хранения и маслёнки. Корпус и крышка пенала используются в качестве вспомогательных инструментов при чистке и смазке оружия. В ранних моделях с деревянным неразрезным прикладом (АК-47, АКМ) пенал размещался внутри приклада, закрываясь металлической крышкой. В модификациях со складным металлическим прикладом (АКС, АКМС, АКС-74) пенал перенесён в сумку для магазинов. Начиная с АК-74М (и на всех современных моделях со складным полимерным прикладом) пенал вновь размещён внутри приклада^[1].

Принцип действия АК основан на использовании энергии пороховых газов, отводимых через верхнее отверстие в стенке ствола. Перед выстрелом необходимо подать патрон в патронник ствола и привести механизм оружия в состояние готовности к выстрелу. Это осуществляется стрелком вручную путём отведения затворной рамы назад за установленную на ней рукоятку перезарядки (взведение затвора). После того как затворная рама отойдёт назад на длину свободного хода, имеющийся на ней фигурный паз начинает взаимодействовать с ведущим выступом затвора, проворачивая его против часовой стрелки, при этом его боевые выступы выходят из-за боевых упоров ствольной коробки, что обеспечивает отпирание канала ствола. После этого затворная рама и затвор начинают двигаться совместно^[3].

При ходе назад под действием руки стрелка затворная рама воздействует на поворотный курок, ставя его на шептало автоспуска. Курок удерживается на нём до прихода затворной рамы в крайнее переднее положение, где рама, воздействуя на перо автоспуска, разобщает курок с автоспуском.

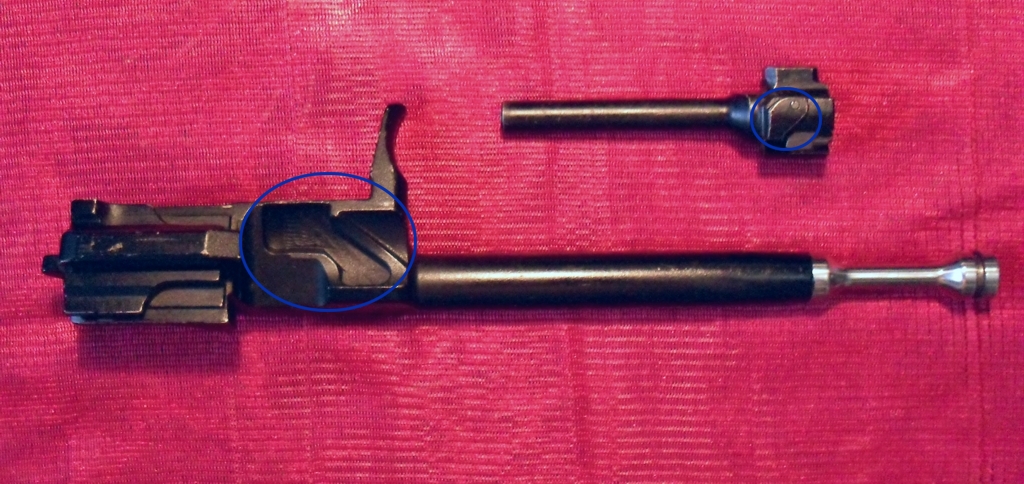

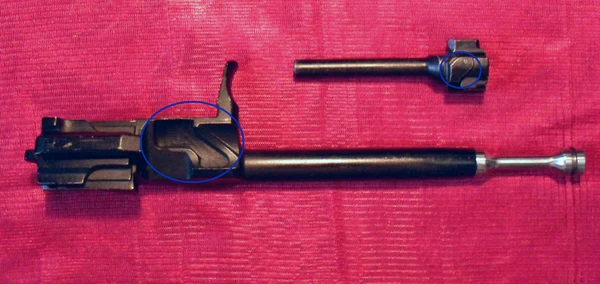

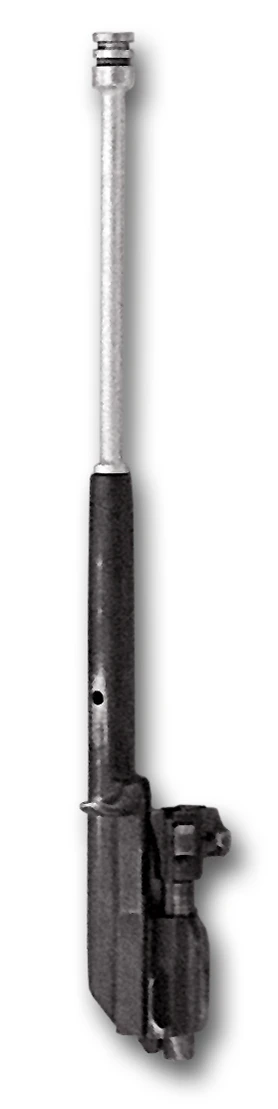

Затвор и затворная рама АК74 (с коротким поршнем АКС74У). Синим выделены части, непосредственно осуществляющие запирание и отпирание ствола затвором — фигурный паз затворной рамы и ведущий выступ затвора.

Далее курок встаёт на переднее шептало (при ручном «передёргивании затвора»). Одновременно возвратная пружина сжимается, накапливая энергию, и когда стрелок отпускает рукоятку, толкает затворную группу вперёд. При движении затворной группы вперёд под воздействием пружины выступ в нижней части затвора толкает верхний патрон в магазине за верхнюю часть донца гильзы, досылая его в патронник ствола.

Когда затвор приходит в крайнее переднее положение, он упирается в выступ вкладыша затвора и предварительно поворачивается на небольшой угол для того, чтобы выйти из взаимодействия со специальной площадкой фигурного паза. Затворная рама в это время всё ещё продолжает своё движение под действием пружины и силы инерции, при этом она действием фигурного паза на ведущий выступ затвора поворачивает затвор по часовой стрелке до угла в 37°, чем достигается запирание ствола затвором. Во время своего оставшегося после запирания ствола свободного хода до крайнего переднего положения затворная рама отклоняет вперёд и вниз рычаг автоспуска, который выводит из зацепления с курком шептало автоспуска, после чего курок удерживается во взведённом состоянии лишь основным шепталом, выполненным как единое целое со спусковым крючком. Теперь оружие готово к производству выстрела^[6].

При нажатии на спусковой крючок его шептало, удерживающее курок, освобождает его. Курок под действием боевой пружины проворачивается вокруг поперечной оси, с силой ударяя по ударнику, который передаёт удар на капсюль патрона, разбивая его и инициируя этим горение порохового состава в гильзе. В момент выстрела в канале ствола быстро создаётся высокое давление пороховых газов. Они давят одновременно на пулю и на донце гильзы, а через него — на затвор. Но затвор заперт, то есть неподвижно соединён со ствольной коробкой, поэтому он остаётся неподвижным, а в движение приходят: пуля — с одной стороны, оружие в целом — с другой. Так как масса оружия в целом и пули различается во много раз, пуля движется при этом гораздо быстрее, перемещаясь в направлении дульного среза ствола и благодаря наличию в его канале нарезов приобретая правое вращательное движение для стабилизации в полёте. Движение же оружия воспринимается стрелком как его отдача (одна из её составляющих)^[3].

Когда пуля минует газоотводное отверстие, через него в газовую камору устремляются пороховые газы под большим давлением. Они давят на поршень на штоке, жёстко связанном с затворной рамой, толкая его назад. После того как поршень проходит определённое расстояние (порядка 25 мм), он минует специальные отверстия в газоотводной трубке, через которые пороховые газы стравливаются в атмосферу (стравливается часть газов, остальные попадают в ствольную коробку или утекают через ствол). Затворная рама, как и при ручной перезарядке, вместе с поршнем отходит назад на величину свободного хода, после чего поворачивает затвор, который отпирает ствол. К тому моменту, когда ствол отпирается, пуля уже покинула ствол, и давление в его канале становится достаточно низким, чтобы отпирание канала ствола было безопасным для оружия и стрелка^[3].

После отпирания ствола затвор вместе с затворной рамой энергично начинают отходить назад под воздействием двух сил: остаточного давления в канале ствола (близкого к атмосферному), воздействующего на донце гильзы до её выхода из патронника, и через неё — на затвор, и инерции затворной рамы и соединённого с ней газоотводного поршня. При этом стреляная гильза удаляется из оружия за счёт энергичного удара её донца о выступ отражателя, жёстко закреплённого на ствольной коробке, который сообщает ей быстрое движение вправо-вверх-вперёд.

После этого затворная рама с затвором продолжают отходить назад до крайнего заднего положения, после чего под действием возвратной пружины возвращаются в крайнее переднее положение. При этом, точно так же, как при ручной перезарядке (в зависимости от того, ведётся одиночная стрельба или стрельба очередью — имеются особенности в работе шептал), происходит взведение курка и досылание очередного патрона из магазина в патронник, а после этого — запирание канала ствола.

Последующие события зависят от того, в каком положении находится переводчик огня и нажат ли спусковой крючок. Если спусковой крючок отпущен, подвижные части оружия останавливаются в крайнем переднем положении; оружие перезаряжено, находится на боевом взводе и готово к новому выстрелу. Если спусковой крючок нажат, а переводчик находится в положении «АВ» (автоматическая стрельба), в момент прихода подвижных частей оружия в крайне переднее положение автоспуск освободит курок, и далее всё происходит точно так же, как описано выше для одного выстрела, до тех пор, пока стрелок не снимет палец со спускового крючка или в магазине не закончатся патроны. Если спусковой крючок нажат, а переводчик находится в положении «ОД» (стрельба одиночными), то после прихода подвижных частей оружия в крайне переднее положение и срабатывания автоспуска курок останется на боевом взводе, удерживаемый шепталом одиночного огня, и будет оставаться на нём, пока стрелок не отпустит и вновь не нажмёт на спусковой крючок^[4].

Кучность боя изначально не была сильной стороной АК. Уже во время войсковых испытаний его опытных экземпляров было отмечено, что при наибольшей из представленных на конкурс систем надёжности, требуемой условиями кучности конструкция Калашникова не обеспечивала. Тем не менее надёжность была признана в то время первостепенной, а доводку кучности до требуемых параметров было решено отложить на будущее^[6].

Дальнейшие модернизации оружия, такие как введение различных дульных компенсаторов и переход на малоимпульсный патрон, действительно положительно повлияли на точность (и кучность) стрельбы из автомата. Так, у АКМ суммарное срединное отклонение на дальности 800 м составляет уже 64 см (вертикальное) и 90 см (по ширине), а у АК-74 — 48 см (вертикальное) и 64 см (по ширине). Следующим этапом в улучшении этого показателя стала разработка моделей АК-107/АК-108 со сбалансированной автоматикой.

Дальность прямого выстрела по грудной фигуре — 350 м. АК позволяет поражать одной пулей следующие цели (для лучших стрелков, лёжа с упора, одиночным огнём): головная фигура — 100 м; поясная фигура и бегущая фигура — 300 м. Для поражения цели типа «бегущая фигура» на расстоянии 800 м в тех же условиях требуется при стрельбе одиночным огнём четыре патрона, при стрельбе короткими очередями — девять патронов.

Линейка автоматов Калашникова с характеристиками представлены в таблице^[6][4][3].

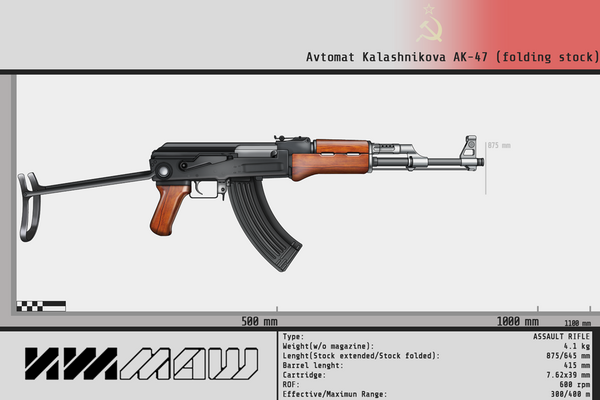

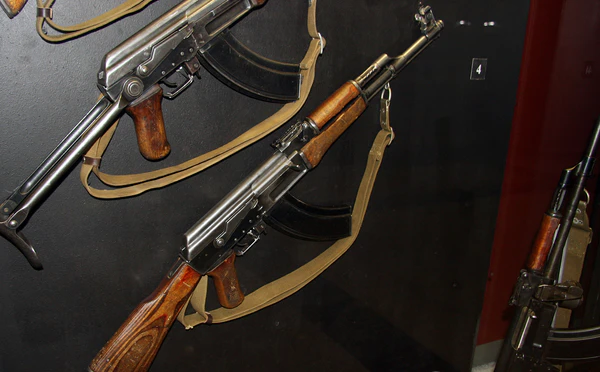

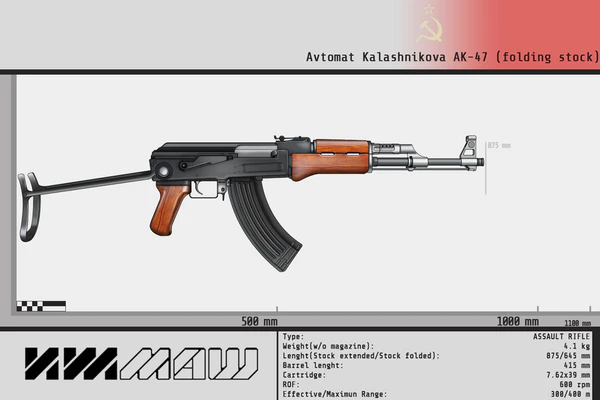

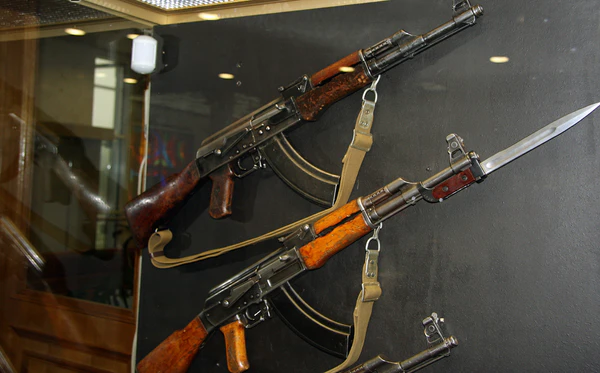

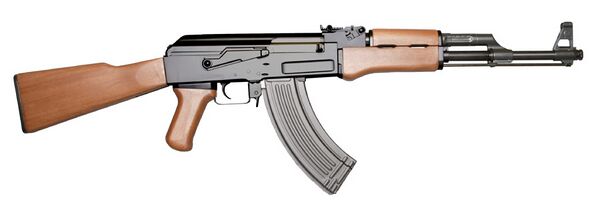

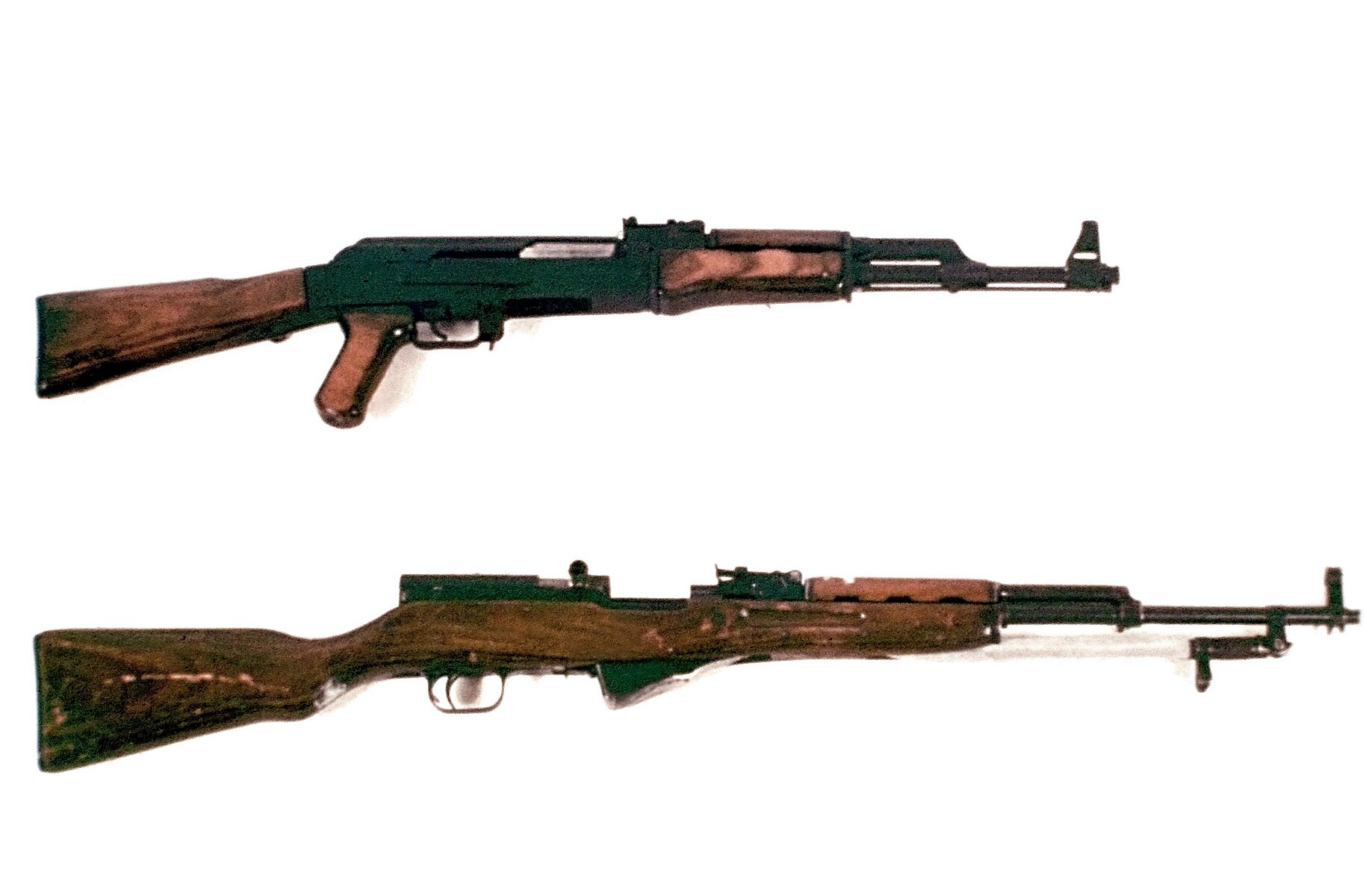

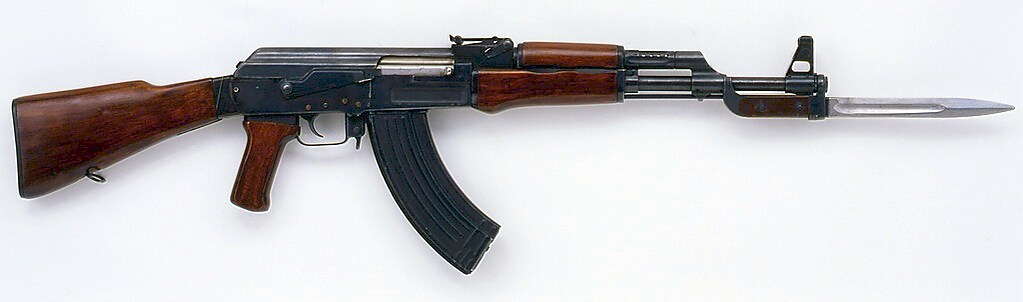

АК-47 (1949 год) — базовый образец с деревянным прикладом. АКС — вариант со складывающимся вниз под цевьё металлическим прикладом, предназначавшийся для воздушно-десантных войск.

Принят на вооружение одновременно с АК-47 в 1949 году. Первоначально выпускался со штампованной ствольной коробкой, а с 1951 года — фрезерованной из-за высокого процента брака при штамповке^[3].

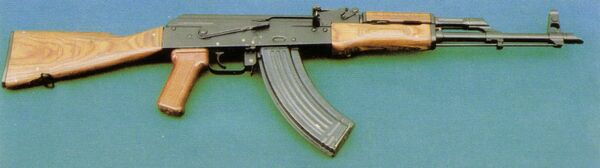

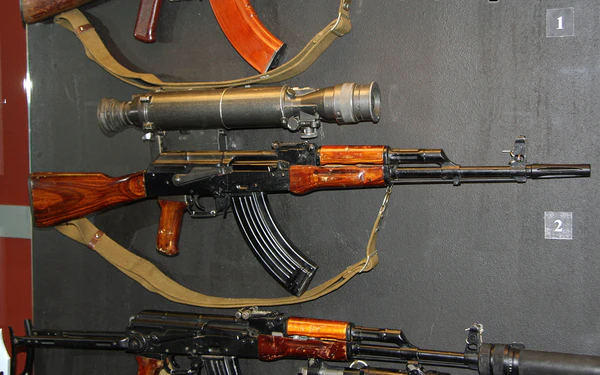

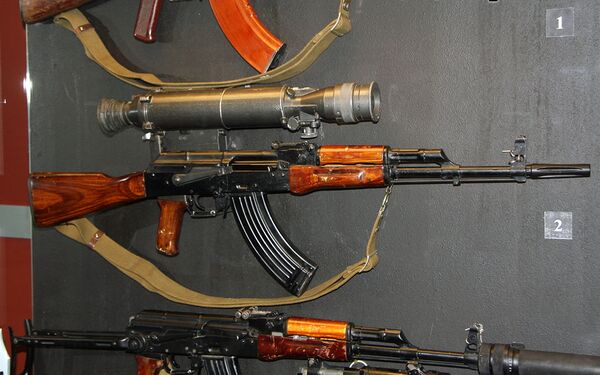

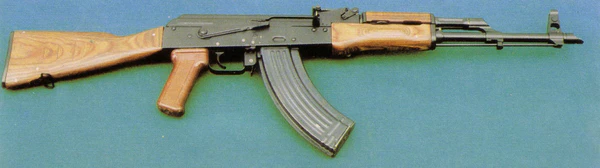

Автомат Калашникова модернизированный принят на вооружение в 1959 году. Начиная с этой модели, у всех автоматов семейства АК приподнят приклад для приближения точки упора к линии стрельбы. Прицельная дальность АКМ увеличена до 1000 м, уменьшена масса оружия, внесены изменения, направленные на повышение надёжности и удобства эксплуатации^[3].

Ствольная коробка АКМ штампованная. Внесены изменения в ударно-спусковой механизм — добавлен замедлитель срабатывания курка, благодаря которому спуск курка при автоматической стрельбе происходит на несколько миллисекунд позже. Эта задержка практически не влияет на темп стрельбы, она лишь позволяет затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом. Улучшения положительно сказались на кучности, особенно сильно (практически на треть) уменьшилось рассеивание по вертикали.

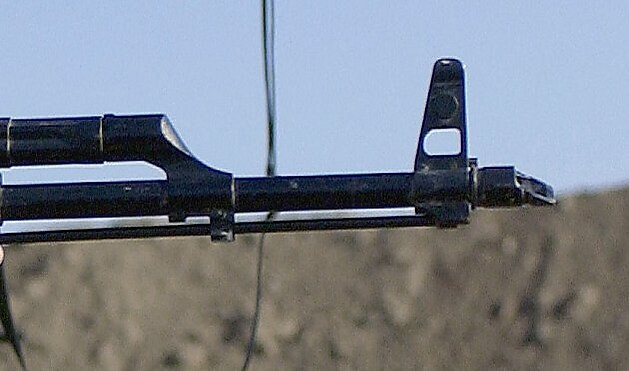

Дульная часть ствола оружия имеет резьбу, на которую устанавливается съёмный дульный компенсатор в виде лепестка (так называемый «лотковый компенсатор»), предназначенный для компенсации «увода» точки прицеливания вверх-вправо при стрельбе очередями за счёт использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. На эту же резьбу вместо компенсатора могут устанавливаться глушители ПБС или ПБС-1, для использования которых необходимо применять патроны 7,62УС с дозвуковой начальной скоростью пули. Также на АКМ появилась возможность установки подствольного гранатомёта ГП-25 «Костёр».

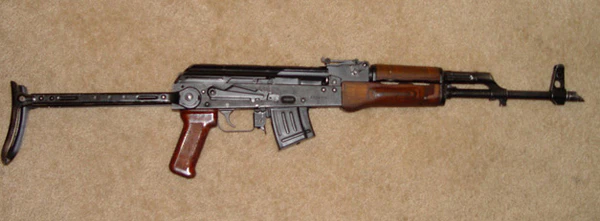

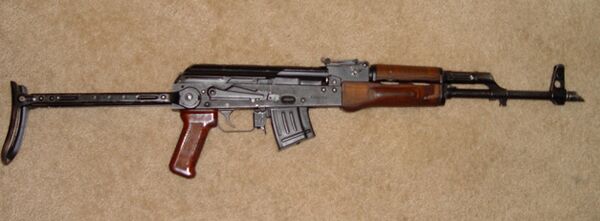

АКМС — вариант АКМ со складным вниз металлическим прикладом (для десантников). АКМН — вариант с ночным прицелом. АКМСН — модификация АКМН со складным вниз металлическим прикладом.

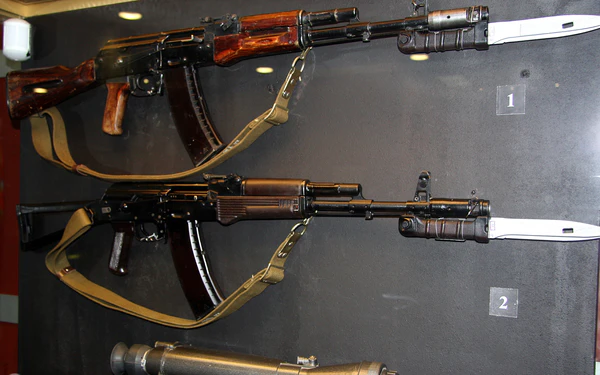

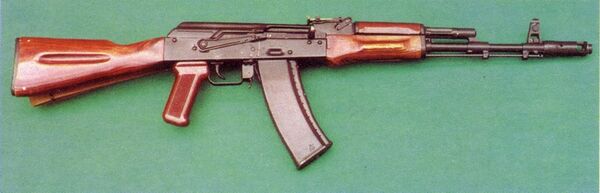

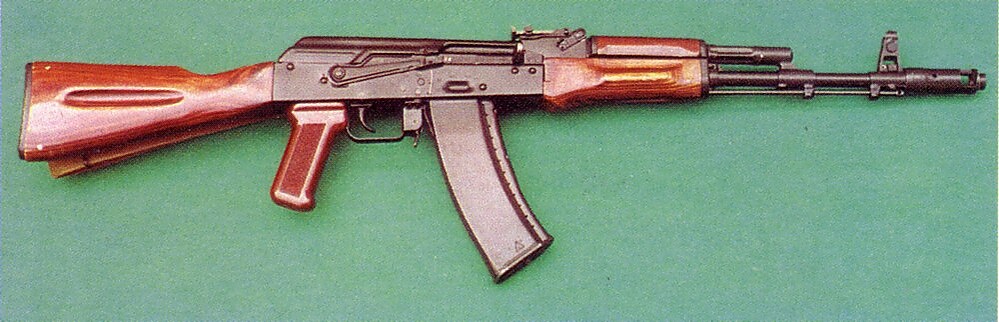

АК-74 — дальнейшая модернизация автомата под патроны калибра 5,45 мм, принят на вооружение в 1974 году вместе с комплексом оружия на его базе. Изменилась технология производства автоматов: большее число деталей стало выполняться из литых заготовок по выплавляемым моделям, однако сохранилась значительная унификация с АКМ. Также был установлен новый дульный тормоз-компенсатор, что вместе со снизившимся импульсом отдачи позитивно сказалось на кучности стрельбы. Со временем вносились изменения в автомат: так, поздние образцы имели пластмассовую фурнитуру вместо деревянной у ранних^[3].

AKC74

Однако, несмотря на повышение некоторых характеристик оружия, многие профессиональные военные продолжают считать, что АКМ по сумме боевых качеств является лучшим представителем линейки автоматов Калашникова. Из недостатков 5,45-мм модификаций называется склонность пуль этого калибра (свойственная и ранним образцам патрона НАТО калибра 5,56 мм) к рикошету при встрече даже с лёгкими и непрочными препятствиями, а также более низкая пробивная способность (хотя считается, что такие пули наносят более тяжёлые ранения). Кроме того, является спорным вопрос об останавливающем действии пуль калибра 5,45 мм. Сторонники малокалиберного патрона утверждают, что достаточно сильное останавливающее действие достигается за счёт более высокой скорости пули, чем у патрона калибра 7,62 мм, и неустойчивости малокалиберной пули в раневом канале. Переход на малоимпульсный патрон 5,45×39 мм был вызван в том числе осмыслением опыта войны во Вьетнаме, где высокая скорость пули малого калибра (5,56×45 мм НАТО) приводила к её неустойчивости при попадании в мягкие ткани, вызывая тяжёлые ранения. Пуля 5,45 мм обладает сходными баллистическими свойствами. В дискуссиях о поражающем действии двух калибров (7,62 и 5,45) до сих пор нет единого мнения: одни специалисты указывают на большую пробивную способность и останавливающее действие 7,62-мм пули, другие — на более тяжёлый раневой канал от 5,45-мм пули за счёт эффекта гидроудара и кувыркания.

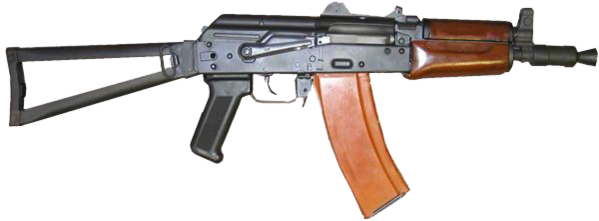

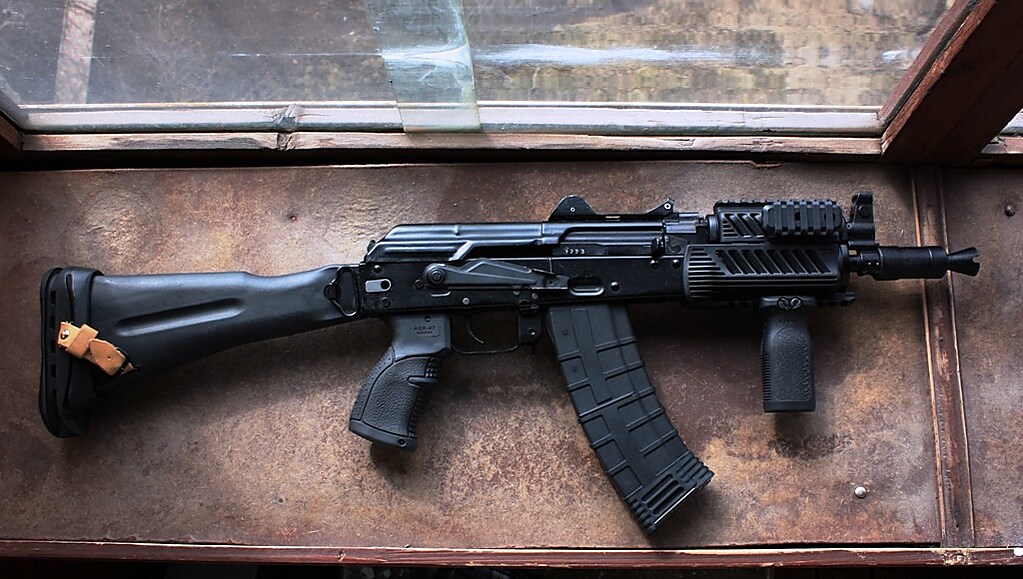

АКС74У

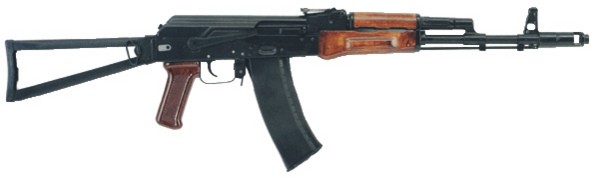

АКС-74 — вариант для ВДВ и морской пехоты со складным влево рамочным металлическим прикладом. АК-74Н и АКС-74Н — «ночные» варианты (имели планку для установки ночного инфракрасного прицела). АК-74М — модернизация АК-74, заменил собой АК-74, АКС-74 и ночные варианты. Складывающийся влево полимерный приклад. АКС-74У — укороченный вариант со складным влево рамочным прикладом^[3].

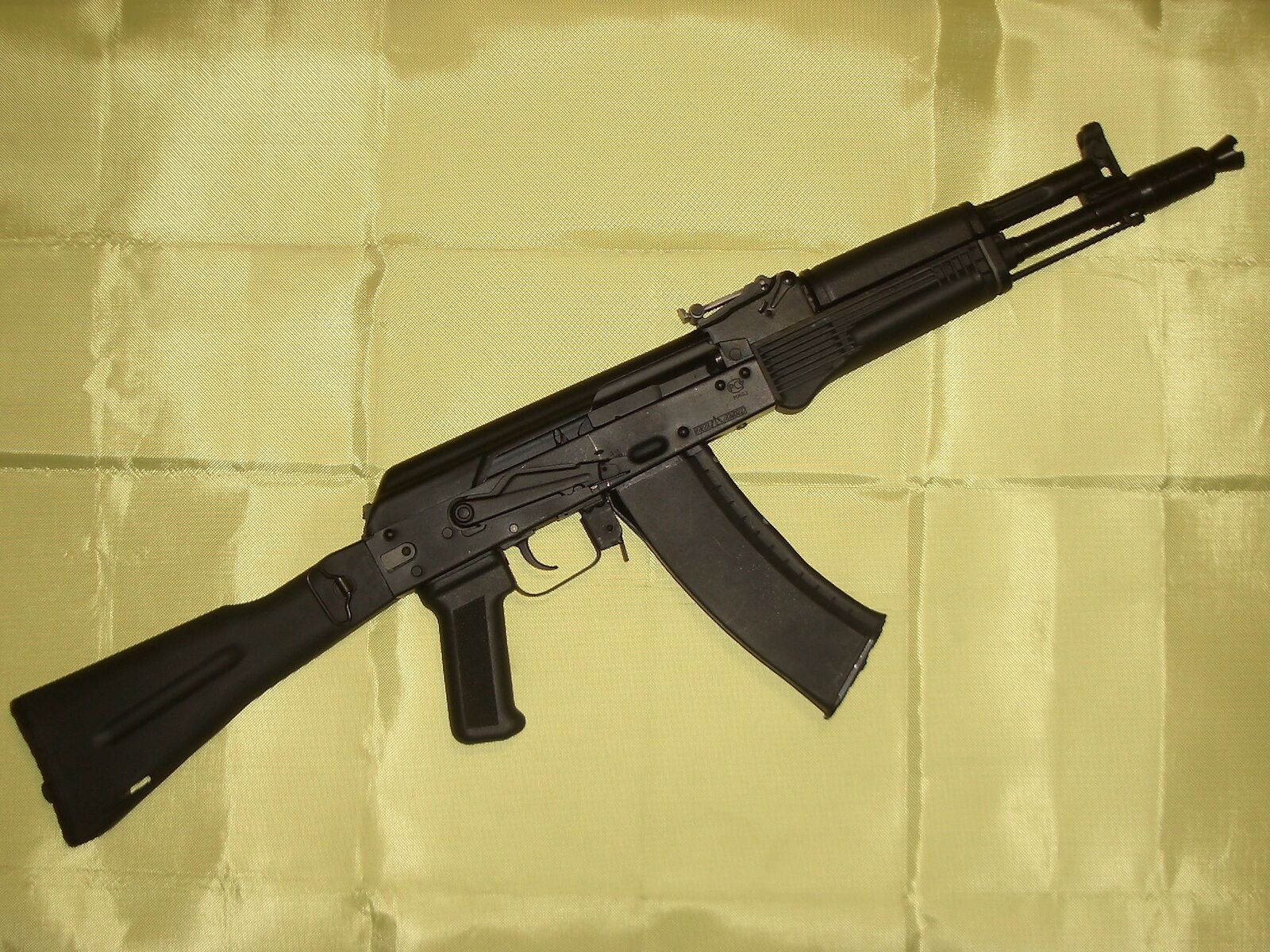

В середине 1990-х годов появилась новая линейка автоматов, получившая название «Серия 100». Модели этой серии продаются на экспорт, а также находятся на вооружении МВД. За основу серии был взят АК-74М, конкретные модели различаются калибрами (5,45×39 мм для АК-105 и АК-107; 5,56×45 мм НАТО для АК-101, АК-102, АК-108; 7,62×39 мм для АК-103, АК-104, АК-109), укороченным стволом (АК-102, АК-104, АК-105), сбалансированной системой автоматики (АК-107, АК-108 и АК-109). Характерной особенностью всех автоматов 100-й серии являются пластиковые цевьё и приклад чёрного цвета^[3].

В автоматах АК-107, АК-108 и АК-109 применена модифицированная схема автоматики — безударная с разделёнными массами. Несмотря на большое внешнее сходство и широкую унификацию с АК-74, на самом деле это весьма отличное от него по устройству и принципу действия оружие, базирующееся на более ранних (созданных в 1960-х — 1970-х годах) разработках ижевского конструктора Юрия Александрова (АЛ-4 и АЛ-7)^[3].

В этой схеме автомат имеет два газовых поршня со штоками, движущимися навстречу друг другу. Основной поршень соединён, как и в обычном АК, с затворной рамой и приводит в действие автоматику перезарядки; дополнительный — перемещает расположенный над затворной группой массивный компенсатор, движение и удар которого о расположенную в районе основания мушки площадку компенсируют импульс затворной группы. Движение поршней синхронизировано при помощи реечно-шестерёнчатого механизма, чтобы удары происходили строго в один момент времени. Это, в сочетании с уменьшенным выбегом затворной группы, позволяет в значительной степени устранить тряску автомата от перемещения его подвижных частей, что повышает кучность автоматической стрельбы, в особенности — из неустойчивых положений, в 1,5—2 раза.

Кроме того, АК-107, АК-108 и АК-109 отличаются от базовой модели более высоким темпом стрельбы (до 850—900 выстрелов в минуту) и наличием в УСМ режима стрельбы фиксированными очередями по три патрона, причём не вместо, а в дополнение к также имеющемуся «классическому» режиму автоматического огня. Построенные по такой схеме автоматы могут успешно конкурировать по меткости автоматического огня с конструктивно намного более сложным АН-94 лафетной схемы (уступая, однако, ему по кучности стрельбы фиксированными очередями из двух выстрелов) и очень близким к АК по конструкции АЕК-971, также использующим сбалансированную автоматику^[4].

Новый автомат АК-12 (Автомат Калашникова образца 2012 года), главным конструктором которого является Владимир Злобин, представляет собой перспективную разработку концерна «Ижмаш». Главной особенностью нового автомата АК-12 является повышенная эргономичность оружия в сравнении со своими предшественниками — АК-74, АК-74М, АКМ. Кроме эргономики, проведённые работы повысили кучность стрельбы, надёжность работы и служебный ресурс автомата. Основным калибром нового автомата АК-12 останется 5,45×39 мм. Однако, по планам производителя, АК-12 может выпускаться как под отечественные и иностранные патроны промежуточного калибра (5,45×39 мм, 5,56×45 мм, 6,5×39 мм Grendel, 7,62×39 мм), так и под винтовочный 7,62×51 мм^[15].

По итогам государственных испытаний 2015 года производитель АК-12 в калибрах 5,45 мм и 7,62 мм получил ряд рекомендаций, в результате чего конструкцию АК-12 доработали в целях совершенствования технологичности производства и устранения выявленных недостатков под руководством нового главного конструктора Сергея Уржумцева. В процессе конструкторских работ вариант калибра 7,62 мм получил наименование АК-15. В сентябре 2016 года Концерн «Калашников» в рамках выставки «Армия-2016» продемонстрировал обновлённые АК-12 и АК-15, имеющие значительные отличия от старой версии АК-12, представленной публике в 2015 году. В окончательной версии АК-12 (принят на вооружение в 2018 году под индексом 6П70) конструктора Сергея Уржумцева были реализованы многие из первоначальных идей^[16]:

• появилась кнопка затворной задержки, расположенная за спусковой скобой;
• предохранитель-переводчик стал двухсторонним, с дополнительным флажком над пистолетной рукояткой;
• сохранена планка Пикатинни на крышке ствольной коробки для крепления любых прицелов.

Ранние прототипы 2014—2016 годов, демонстрировавшиеся на выставках, имели иное расположение органов управления (в частности, у них отсутствовала затворная задержка и полноценный двухсторонний переводчик) и в серию не пошли^[17].

АК-9 — бесшумный вариант, созданный на базе «сотой серии». Аналогично АС «Вал» использует патроны 9×39 мм, а также оснащён креплениями для целеуказателей и всех видов прицелов^[18].

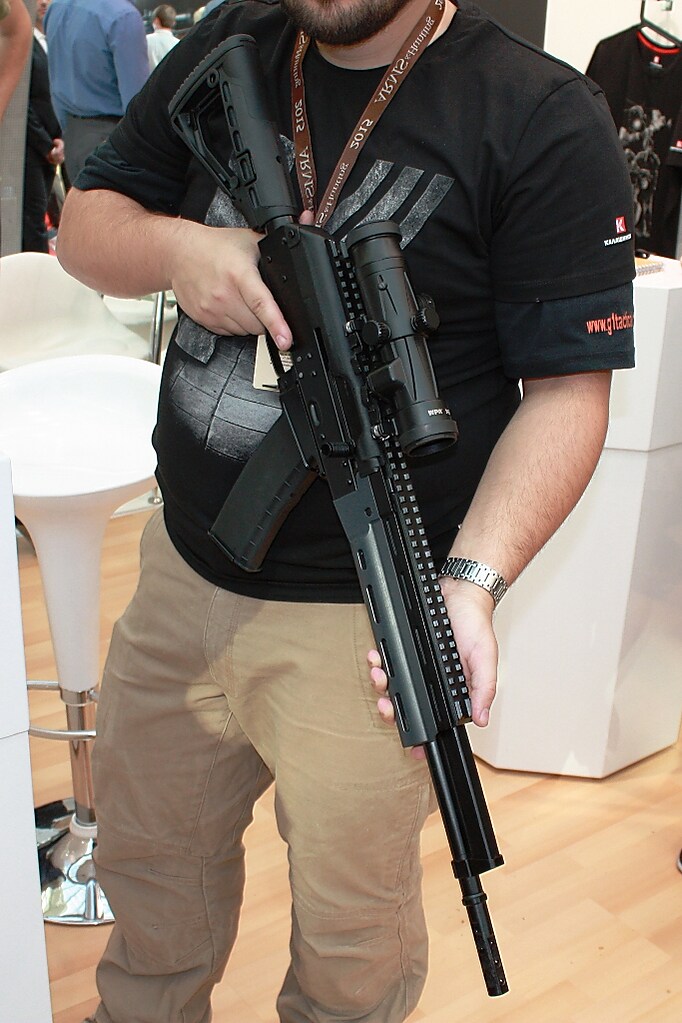

Помимо боевого оружия, Концерн «Калашников» производит на базе АК семейство охотничьего гладкоствольного (12-го, 20-го и .410-го калибров), и нарезного оружия под патроны 7,62×39 мм, 7,62×51 мм, 5,45×39 мм, а также (для продажи на экспорт) под НАТОвский патрон 5,56×45 мм: носящих общее наименование «Сайга»^[19].

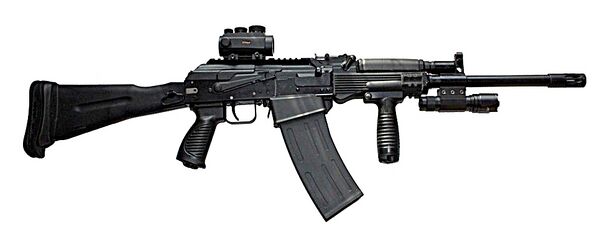

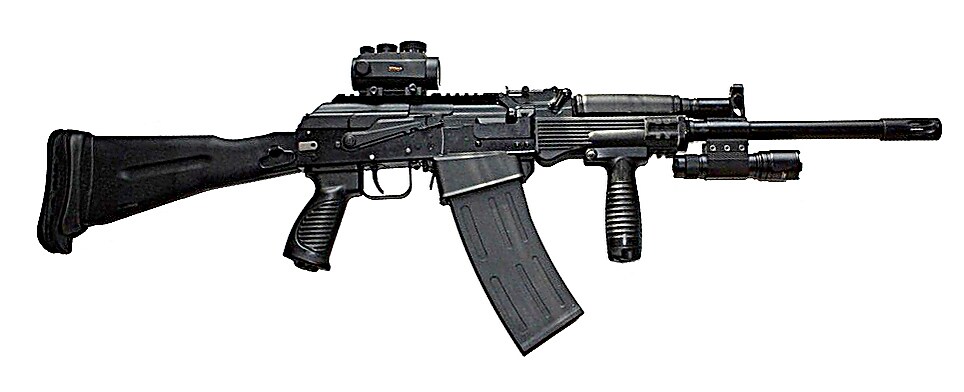

Первые охотничьи карабины «Сайга» были разработаны в 1970-е годы под отечественный охотничий патрон 5,6×39 мм. Именно этот образец лёг в основу всего семейства.

В начале 1990-х на основе конструкции автомата АКМ был выпущен охотничий самозарядный карабин «Сайга» под патрон 7,62×39 мм, а затем началась разработка и производство гладкоствольных ружей «Сайга». От боевого оружия карабин «Сайга» под патрон 7,62×39 мм отличается в первую очередь тем, что из него невозможно вести автоматический огонь, для чего изменены некоторые детали. Кроме того, изменён узел крепления магазина к оружию, для того чтобы невозможно было вставлять в карабин магазин от боевого автомата. Приклад и цевьё карабина могут быть выполнены по типу классических охотничьих ружей или быть взаимозаменяемыми с автоматными, детали изготовляются как из пластмассы, так и из дерева. Поскольку в карабине, выполненном по классической схеме, отсутствует пистолетная рукоятка управления огнём, а спусковой крючок и его предохранительная скоба смещены ближе к шейке приклада охотничьего типа, пришлось в спусковом механизме ввести специальную тягу спуска. Магазины предусмотрены двух типов — на пять и десять патронов.

Также существуют карабины «Вепрь» — продукция завода «Молот» (ОАО «Вятско-Полянский машиностроительный завод»), в том числе «Вепрь-К» (ВПО-133) и «Вепрь-КМ» (ВПО-136) — АКМ без возможности вести автоматический огонь. ВПО-209 калибра .366 дюйма (9,55 мм) выпускается на базе АКМ с заменой ствола и переделкой УСМ.

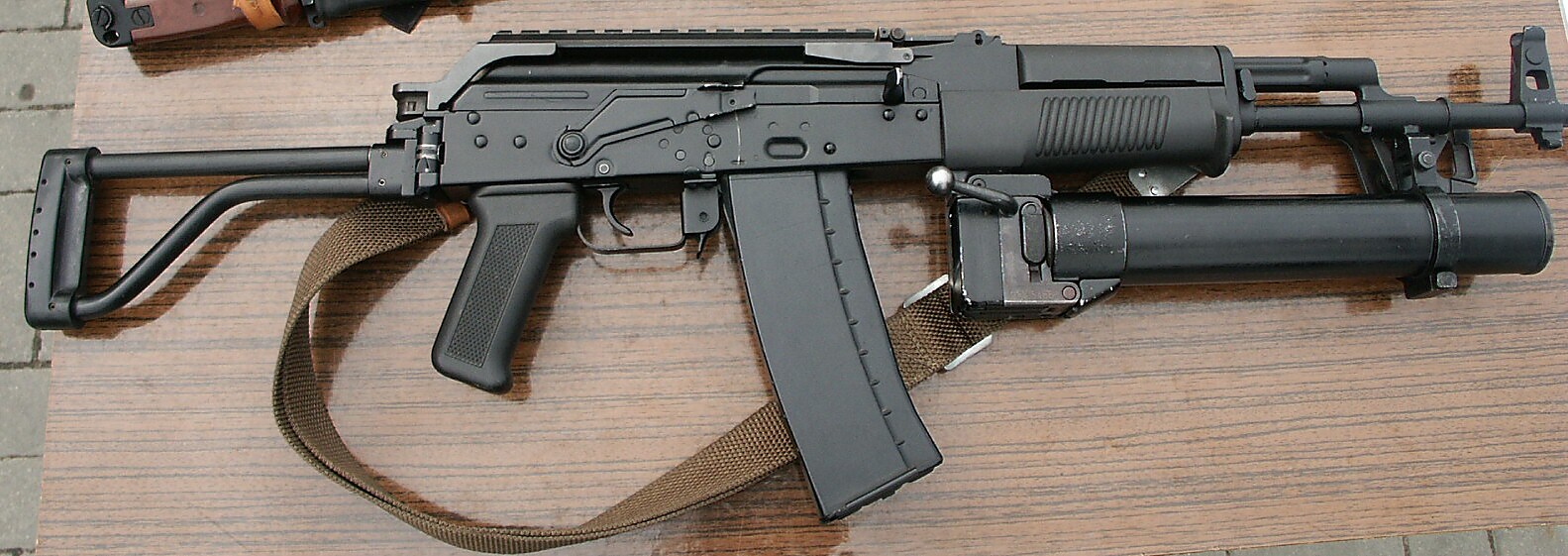

В 1950-х годах лицензии на производство АК были переданы СССР 18 странам (главным образом, союзникам по Организации Варшавского договора). Тогда же ещё двенадцать государств развернули производство АК без лицензии^[20]. В настоящее время, по сведениям «Рособоронэкспорта», срок действия лицензий у всех ранее получивших их государств истёк, тем не менее производство продолжается. Особенно активно выпускают подобия автомата Калашникова польское предприятие «Бумар» и болгарская фирма «Арсенал», которая в настоящее время открыла филиал в США и наладила там выпуск автоматов. Производство клонов АК развёрнуто в Азии, Африке, на Ближнем Востоке и в Европе.

В некоторых из государств, получивших ранее лицензии на производство АК, он изготавливался в несколько изменённом виде. Так, в модификации АК, выпускавшейся в Югославии, Румынии и некоторых других странах, имелась дополнительная рукоятка пистолетного типа под цевьём для удержания оружия. Вносились также другие мелкие изменения — менялись крепления под штык, материалы цевья и приклада, отделка. Известны случаи, когда два автомата соединяли на особом самодельном креплении, и получалась установка, похожая на двуствольные орудия ПВО. В ГДР выпускалась учебная модификация АК под патрон .22 LR. Кроме того, на базе АК создано множество образцов боевого оружия — от карабинов до снайперских винтовок. Некоторые из этих конструкций являются заводскими глобально изменёнными оригинальными АК.

Многие из копий АК в свою очередь также копируются (с покупкой лицензии или без) с некоторыми модификациями другими производителями, благодаря чему появляются отличные от первоначального образца автоматы, например, Vektor CR-21 — южноафриканский автомат с компоновкой булл-пап, созданный на основе Vektor R4, который является копией израильского автомата Galil — лицензионной копии финского автомата Valmet Rk 62, в свою очередь являющегося лицензионным вариантом АК^[21].

Первый случай массового боевого применения АК на мировой арене произошёл 1 ноября 1956 года, в ходе подавления восстания в Венгрии^[1].

АК также стал одним из символов Вьетнамской войны, во время которой широко применялся солдатами северо-вьетнамской армии и партизанами НФОЮВ.

Война в Афганистане ускорила распространение АК по всему миру. Теперь им были вооружены повстанцы и террористы. ЦРУ щедро обеспечивало моджахедов автоматами Калашникова, в основном китайского производства (в КНР АК под обозначением Type 56 в огромных количествах производился по лицензии), через Пакистан. АК был дешёвым и надёжным оружием, поэтому США предпочли его^[12].

Ещё до вывода советских войск западные СМИ обращали внимание на большое количество АК в регионе, а в лексикон вошло понятие «Культура Калашникова». После того как 15 февраля 1989 года последние советские части вышли из Афганистана, развитая оружейная инфраструктура моджахедов никуда не исчезла, а напротив, интегрировалась в экономику и культуру региона.

После ввода в Афганистан войск НАТО американцы были вынуждены столкнуться с теми же самыми АК, которые закупало для моджахедов ЦРУ.

В 2003 году при формировании вновь создаваемой армии Ирака, её солдаты отказались от американских M16 и M4, потребовав АК^[3].

После распада СССР многие страны ОВД стали распродавать свои арсеналы и заменять советские образцы на более новые европейские и американские, однако это не привело к обвалу цен на АК. Заметное снижение стоимости автомата с примерно 1100 до 800 долларов на рубеже 1980—1990-х годов произошло только на Ближнем Востоке, а в Азии и Америке цены даже увеличились (примерно с 500 до 700 долларов), а в Восточной Европе и Африке практически не изменились (около 200—300 долларов)^[11].

В 2005 году президент Венесуэлы Уго Чавес принял решение подписать с Россией контракт на поставку 100 тысяч автоматов АК-103. Контракт был заключён в 2006 году, позднее Уго Чавес говорил о готовности закупить ещё 920 тысяч автоматов и вёл переговоры о налаживании в стране лицензионного производства АК-103. Основной причиной наращивания закупок вооружения Уго Чавес называл «угрозу американского военного вторжения»^[16].

На момент своего появления на свет автомат Калашникова был эффективным оружием, намного превосходя по всем основным показателям имевшиеся на тот момент в вооружённых силах других стран модели пистолетов-пулемётов под пистолетные патроны, и при этом мало уступая автоматическим винтовкам под винтовочные боеприпасы, имея над ними преимущество в компактности, весе и эффективности автоматического огня^[3].

Фёдор Токарев в своё время охарактеризовал АК как отличающийся «надёжностью в работе, высокой меткостью и точностью стрельбы, сравнительно небольшим весом». Высокая боевая эффективность оружия была подтверждена в ходе локальных конфликтов послевоенных десятилетий, включая войну во Вьетнаме. Надёжность и безотказность оружия, обусловленные целым комплексом принятых в нём технических решений, а также в немалой степени высоким качеством изготовления, являются едва ли не эталонными для его класса. Высказываются предположения, что АК является наиболее надёжным военным оружием со времён винтовки Маузер 98. Причём обеспечивается она даже при самом небрежном и неквалифицированном уходе, в самых тяжёлых условиях.

С течением времени у АК стали проявляться и недостатки — как характерные для него, так и выявленные в связи с изменением требований к стрелковому оружию и характера боевых действий. Определённые недостатки изначальной конструкции и компоновки даже у современных образцов невозможно устранить, так как характерные для серии АК проблемы требуют полноценной переработки самой системы сборки автомата.

Основные недостатки^[3]:

• значительная масса оружия, обусловленная множеством стальных деталей;
• запирание ствола затвором за вырезы вкладыша ствольной коробки, а не продолжения ствола, что не позволяет изготовить ствольную коробку из более лёгких материалов;
• разборная ствольная коробка с отъёмной крышкой делает невозможным крепление современных типов прицелов (проблема частично решена в АК-12);
• детали УСМ компактно собраны внутри ствольной коробки, что не допускает быстрой замены блока УСМ;
• отсутствие глубокой степени модульности (быстросъёмные стволы различной длины и т. д.);
• повышенный импульс газоотводного механизма приводит к сильному сотрясению оружия при стрельбе, снижая эффективность автоматического огня;
• неудобное расположение переводчика-предохранителя (справа, под вырезом для взводной рукояти);
• приёмник магазина без горловины увеличивает время смены магазина;
• кучность огня АК оставалась на более низком уровне, чем у аналогичных иностранных образцов, хотя и считалась приемлемой для боевого оружия.

Работа «Ижмаша» по глубокой модернизации автомата началась в 2011 году. Пойти именно по пути модернизации, а не созданию нового оружия, было решено по ряду причин. Среди них выделяются необходимость сохранения надёжности (устойчивой работы после ударов, падения), ценового разброса (близком к стоимости уже существующих образцов автомата Калашникова), простоты в обращении и возможности эксплуатировать в чрезвычайных условиях (влажности, грязи, запылённости и т. д.)

Новый образец пятого поколения получил название АК-12, впервые он был представлен на обозрение в начале 2012 года. Генеральный директор «Ижмаша» в интервью «Лента.ру» заявил, что это не просто усовершенствованный образец, а принципиально другой автомат с другим конструктивом и другими возможностями. Работа над ним продолжается в настоящее время, однако уже сейчас можно сказать, что многие недостатки, присущие предыдущим моделям АК, были устранены^[22].

В первую очередь это касается установки планки Пикатинни для крепления прицельных приспособлений (коллиматорных, оптических, ночных), тактического фонаря, целеуказателя и других принадлежностей. В образце АК-74М была предусмотрена боковая планка для дополнительного оборудования, однако на неё было невозможно установить многие устройства, а при съёме и установке их необходимо было заново пристреливать оружие. В АК-12 планка Пикатинни встроена; она надёжно закреплена и устойчива, чтобы не заниматься пристрелкой и эффективно поражать цель на больших дистанциях. Добиться этого удалось путём изменения крышки, которая стала жёстче и крепится в передней и задней части таким образом, что там нет люфтов. Это также позволяет избежать тряски при стрельбе и при изменении температуры. Ставится задача и по улучшению кучности и точности как одиночного огня, так и автоматической стрельбы, а также уменьшению плеча отдачи более низким расположением ствола относительно мест удержания оружия в руках. С этой целью разрабатывается новый ствол, рассматриваются различные версии изготовления, технологии и конструкции нарезов. По итогам испытаний будет выбран лучший вариант^[22].

Пересмотрены и многие другие узлы — запирающий механизм, ударно-спусковой механизм для снижения отдачи. С помощью современных технологий обработки поверхности специалисты работают над тем, чтобы уменьшить массу и скорость движения затворной группы, сохранив и даже повысив скорострельность. Разработан телескопический складной приклад, изменяемый под антропометрические особенности бойца. Для снижения отдачи усовершенствован дульный тормоз-компенсатор. Появилась отсечка очереди по три выстрела, чтобы менее опытный стрелок имел возможность меньше расходовать боеприпасы, стреляя короткими очередями^[22].

На данный момент в Министерстве обороны России находятся значительные запасы АК-74, утилизировать которые нерационально. «Ижмаш» проработал различные варианты модернизации автомата. Модернизированный вариант должен будет удовлетворять требованиям Минобороны как в конструктивном решении, так и с позиции экономической эффективности^[22].

Автомат Калашникова ещё в 1970-е годы вошёл в массовую культуру отдельных регионов планеты, в частности — культуру Ближнего Востока. Согласно международной исследовательской организации Small Arms Survey со штаб-квартирой в Женеве, «Культ Калашникова» (англ. Kalashnikov Culture) и «Калашниковизация» (англ. Kalashnikovization) стали распространёнными терминами, описывающими оружейные традиции многих стран Кавказа, Ближнего Востока, Центральной Азии, Африки^[23].

Автомат Калашникова изображён на гербах Восточного Тимора, Зимбабве и Мозамбика, на флаге Мозамбика, а также на монете Островов Кука.

Также автомат Калашникова используется в многочисленных видеоиграх жанра шутер^[1].

В 2004 году журнал «Playboy» включил автомат Калашникова в список «50 изделий, изменивших мир», поставив после компьютера Apple Macintosh, противозачаточных таблеток и видеомагнитофона Sony Betamax^[1].

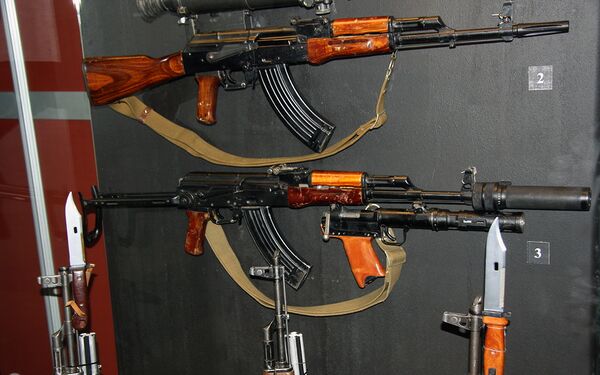

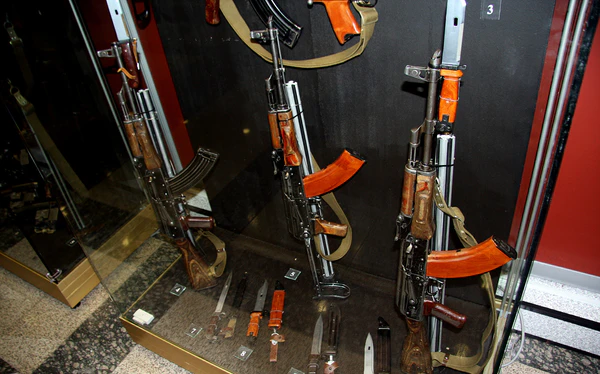

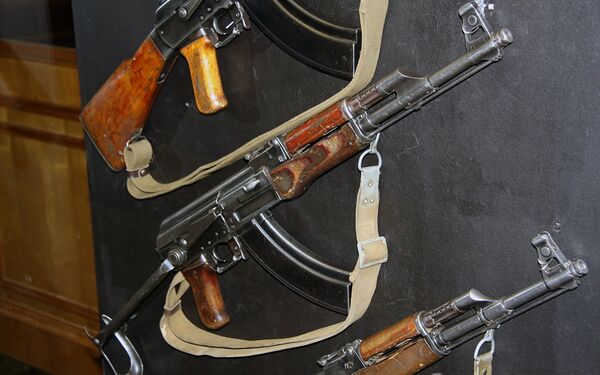

АК и АКМ на выставке Ижмаша «Оружейная кузница России»
