130-мм пушка М-46
130-мм пушка M-46 — советская буксируемая пушка корпусной артиллерии периода 1950-х годов. Была создана конструкторским бюро завода № 172 в 1946—1950 годах и предназначалась для замены 122-мм пушки образца 1931/37 годов.
Что важно знать
| 52-П-482 (М-46) | |
|---|---|
| Тип | Буксируемая пушка |
| Страна |
 СССР |
| История службы | |
| Годы эксплуатации | с 1951 |
| На вооружении |
СССР |
| История производства | |
| Конструктор | СКБ Завода №172 |
| Разработан | c 1946 по 1950 |
| Производитель | Завод №172 |
| Годы производства | c 1948 |
| Варианты | М-46, Type 59-1 |
| Характеристики | |
| Масса, кг |
около 7700 (8450 на марше) |
| Тип тягача | АТ-С |
| Клиренс, мм | 375..450 |
| Скорость транспортировки по шоссе, км/ч | до 50 |
| Длина, мм |
11 100 (около 11 730 на марше) |
| Длина ствола, мм | 7150 |
| Ширина, мм | 2450 |
| Высота, мм | 2550 |
| Калибр, мм | 130 |
| Затвор | клиновый |
| Противооткатное устройство | Гидравлическое |
| Лафет | Двухстанинный |
| Угол возвышения | -2,5..+45 |
| Угол поворота | -25..+25 |
| Начальная скорость снаряда, м/с |
930 |
| Прицельная дальность, м | 27 490 (ОФС) |
| Максимальная дальность, м |
37 000 (АР ОФС) |
| Вид боепитания | ручное |
| Прицел | С71-96, ПГ-1М, К-1, ОП4М |
Описание
М-46 была создана в составе нового дуплекса корпусной артиллерии со 152-мм пушкой М-47, предназначенной для замены 152-мм гаубицы-пушки образца 1937 года. Производство М-46, поначалу мелкосерийное, было начато на заводе № 172 в 1951 году и продолжалось по меньшей мере до 1971 года. Точное количество выпущенных орудий в открытых источниках не публиковалось, однако по подсчётам А. Широкорада было выпущено несколько тысяч единиц М-46[1]. Копия М-46 также выпускалась в Китае, под обозначением Тип 59[2].
В 1950-х годах М-46 являлась наиболее дальнобойным орудием Советской армии, за исключением орудий большой и особой мощности и десятилетиями оставалась на вооружении, перейдя к ВС России. Также М-46 широко поставлялась на экспорт, как союзникам СССР по Организации Варшавского договора, так и третьим странам и использовалась десятками государств.
М-46 применялись в ряде локальных конфликтов, в том числе в артиллерийской дуэли между Китаем и Тайванем, Вьетнамской войне и нескольких войнах на Ближнем Востоке[3]. По состоянию на 2016 год, М-46 всё ещё остаётся на вооружении ряда стран[4].
Конструкция
Заряжание: раздельно-гильзовое.
| Боеприпасы пушки М-46[5][6][7][8][9] | |||||||||
| Индекс выстрела | Тип снаряда | Индекс снаряда | Масса выстрела, кг | Масса снаряда, кг | Масса ВВ/ОВ, кг | Марка взрывателя | Дульная скорость, м/с[сн 1] | Максимальная дальность стрельбы, м | |

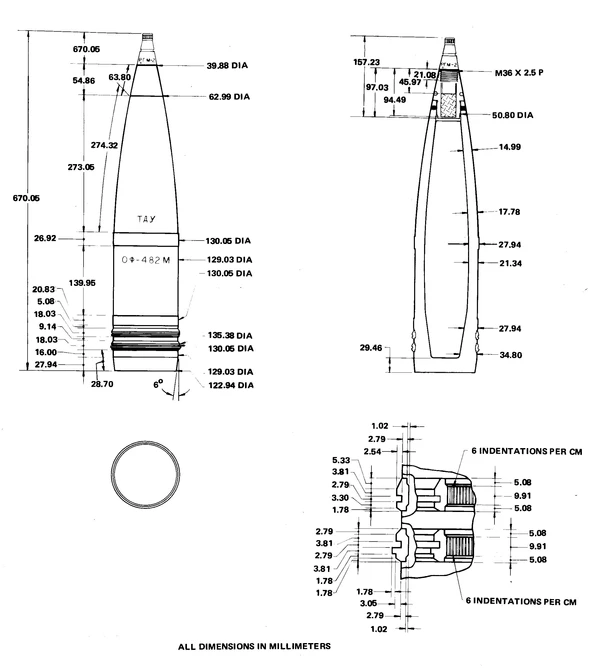

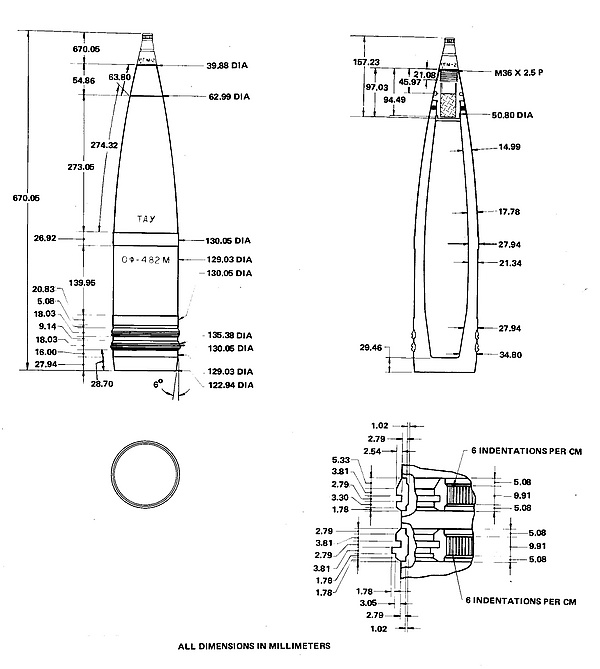

| 53-ВОФ-482В | Осколочно-фугасный | 53-ОФ-482М | 59,1 | 33,4 | 3,64 | РГМ-2, В-429, В-90 | 930 | 27 490 | |
| 53-ВОФ-482ВУ | Осколочно-фугасный | 53-ОФ-482М | 51,9 | 33,4 | 3,64 | РГМ-2, В-429, В-90 | 705 | ||
| 3ВОФ11 | Осколочно-фугасный | 3ОФ3 | 59,1 | 27,6 | 3,0 | АР-30 | |||
| 3ВОФ12 | Осколочно-фугасный | 3ОФ3 | 51,8 | 27,6 | 3,0 | АР-30 | |||
| 3ВОФ43 | Осколочно-фугасный | 3ОФ33 | 59,0 | 33,4 | 4,17 | В-429, В-90, АР-5 | 930 | 27 490 | |
| 3ВОФ44 | Осколочно-фугасный | 3ОФ33 | 33,4 | 4,17 | В-429, В-90, АР-5 | 22 500 | |||
| «Фирн-1» | Управляемый | 33,4 | 5,0 | 24 000 | |||||

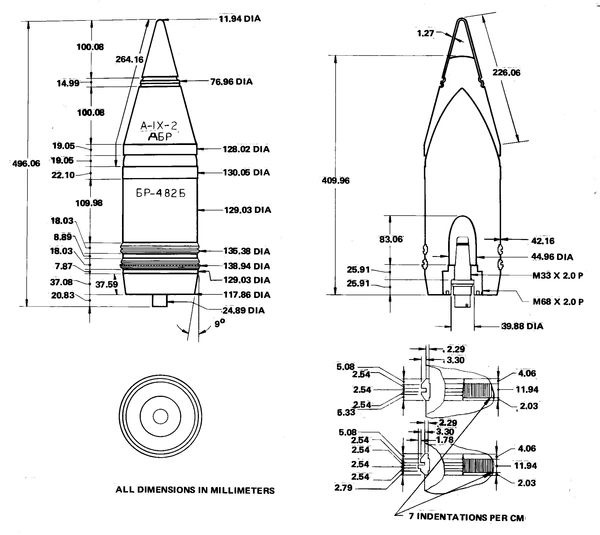

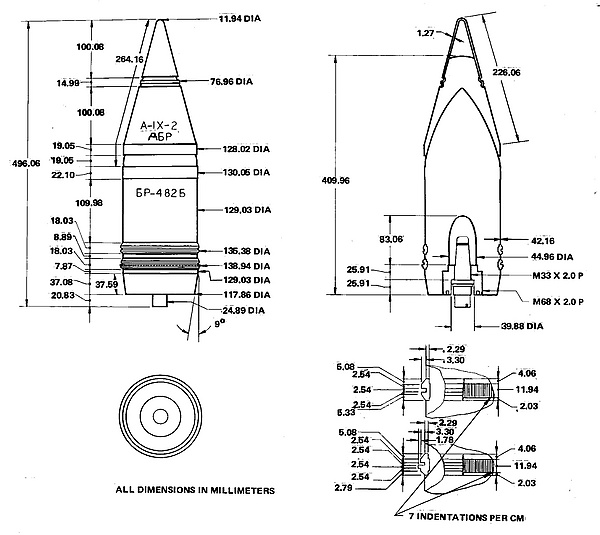

| 53-ВБР-482 | Бронебойный остроголовый, трассирующий | 53-БР-482(Б) | 59,1 | 33,4 | 0,125 | ДБР | 930 | 4000[сн 2] | |
| 53-ВПБР-482 | Бронебойный практический | 53-ПБР-482 | 59,1 | 33,4 | — | ДБР | 930 | 4000[сн 3] | |
| Химический | 3ХС5 | 33,4 | 1,59[сн 4] | ||||||
| Химический | 3ХС6 | 33,4 | 1,39[сн 5] | ||||||
| Химический | 3ХС9 | 33,4 | 1,5[сн 5] | ||||||
| ЗВДЦ1 | Целеуказательный | 3ДЦ1 | 59,3 | 33,6 | — | РГМ-2, В-429 | 930 | н/д | |
| ЗВДЦ2 | Целеуказательный | 3ДЦ1 | 52,0 | 33,6 | — | РГМ-2, В-429 | 705 | н/д | |
| 3ВС1 | Осветительный | А3-СП-46 | 25,8 | 0,05 | ТМ-16 | ||||
| 3ВС6 | Осветительный | 3С2 | 59,129 | 33,03 | 0,05 | Т-90 | 687 | 14 350 | |
| 3ВС7 | Осветительный | 3С2 | 51,837 | 33,03 | 0,05 | Т-90 | н/д | н/д | |
| Выстрелы иностранного производства | |||||||||
| Израильские | |||||||||
| Осколочно-фугасный | 53-ОФ-482М | 59,1 | 33,4 | 3,64 | M739 | 930 | 27 490 | ||
| Осколочно-фугасный | 53-ОФ-482М | 51,9 | 33,4 | 3,64 | M739 | 705 | |||
| Иранские | |||||||||
| Осколочно-фугасный, активно-реактивный | HE BB | 35,5 | 3,7 | 930 | 37 000 | ||||
| Китайские | |||||||||
| Осколочно-фугасный | 33,4 | 3,6 | Liu-5 | 930 | 27 490 | ||||
| Осколочно-фугасный, активно-реактивный | MP-130 | 33,4 | Liu-5 | 34 360 | |||||
| Осколочно-фугасный, активно-реактивный | MP-132 | 58 | 32,41 | 3,3 | Liu-5 | 944 | 32 000 | ||
| Осветительный | 29,1 | 1,96 | Shi-4 | 950 | 24 500 | ||||
| Таблица стрельбы пушки М-46 для снарядов 53-ОФ-482М и 3ОФ33[5][10] | |||||||||
| Заряд | Вес заряда, кг | Дульная скорость, м/с | Максимальная дальность, м | Давление в канале ствола, кг/см² | |||||
| Полный | 12,9 | 930 | 27 490 | 3150 | |||||
| № 1 | 10,9 | 810 | 22 400 | ||||||
| № 2 | 6,54 | 705 | 19 200 | 2700 | |||||
| № 3 | 5,25 | 621 | 16 400 | ||||||
| № 4 | 3,98 | 525 | 13 400 | ||||||
| Таблица бронепробития для пушки М-46[6] | ||||||
| Угол встречи \ Расстояние, м | 500 | 1000 | 1500 | 2000 | 3000 | 4000 |
| БР-482 и БР-482Б | ||||||
| Угол встречи 60° | 205 | 195 | 185 | 170 | 145 | 120 |
| Угол встречи 90° | 250 | 240 | 225 | 210 | 180 | 150 |
| Бронепробиваемость приводится по советской методике измерения пробивной способности. Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным. | ||||||
На вооружении
Азербайджан — 36 М-46, по состоянию на 2017 год[11]
Алжир — 10 М-46, по состоянию на 2017 год[12]
Ангола — 48 М-46, по состоянию на 2017 год[13]
Бангладеш — 62 Тип 59-1 (М-46), по состоянию на 2017 год[14]
Вьетнам — некоторое количество М-46, по состоянию на 2017 год[15]
Гайана — 6 М-46 в неисправном состоянии, по состоянию на 2017 год[16]
Гвинея — 12 М-46, по состоянию на 2017 год[17]
Египет — >420 М-46, по состоянию на 2017 год[18]
Замбия — 18 М-46, по состоянии на 2021 год[19]
Израиль — 100 М-46, по состоянию на 2017 год[20]
Индия — 600 М-46, из них 500 на хранении, по состоянию на 2017 год[21]
Ирак — некоторое количество М-46 и Тип-59, по состоянию на 2017 год[22]
Иран — 985 М-46, по состоянию на 2017 год[23]
Исламское государство —[24]
Камерун — 12 Тип-59 (М-46), по состоянию на 2017 год[25]
Китай — 234 Тип 59/Тип 59-1 (М-46), по состоянию на 2017 год[26]
КНДР — некоторое количество М-46, по состоянию на 2017 год[27]
Конго — 5 М-46, по состоянию на 2021 год[28]
ДР Конго — 42 Тип 59/Тип 59-1 (М-46), по состоянию на 2017 год[29]
Куба — некоторое количество М-46, по состоянию на 2017 год[30]
Лаос — 10 М-46, по состоянию на 2017 год[31]
Ливан — 15 М-46, по состоянию на 2017 год[32]
Марокко — 18 М-46, по состоянию на 2017 год[32]
Мозамбик — 6 М-46, по состоянию на 2017 год[33]
Монголия — некоторое количество М-46, по состоянию на 2017 год[34]
Мьянма — 16 М-46, по состоянию на 2017 год[35]
Нигерия — 7 М-46, по состоянию на 2017 год[36]
Оман — 12 М-46 и 12 Тип 59-1, по состоянию на 2017 год[37]
Перу — 36 М-46, по состоянию на 2017 год[38]
Сербия — 18 M-46, по состоянию на 2017 год[39]
Сирия — некоторое количество M-46, некоторые установлены на автомобили (Ган-трак), по состоянию на 2017 год[40]
Судан — 75 М-46 и Тип 59-1, по состоянию на 2017 год[41]
Туркменистан — 6 М-46, по состоянию на 2017 год[42]
Хорватия — 19 M-46H1, по состоянию на 2017 год[43]
Финляндия — 36 M-46, по состоянию на 2017 год[44]
Эритрея — 19 M-46, по состоянию на 2017 год[45]
Эфиопия — некоторое количество M-46, по состоянию на 2017 год[46]
Южный Судан — некоторое количество M-46 по состоянию на 2018 год[47]
- СССР — перешли к образовавшимся после распада странам
Армения — некоторое количество, по состоянию на 2016 год
Афганистан — некоторое количество, по состоянию на 2010 год[48]
Болгария — некоторое количество[49], сняты с вооружения[50]
Босния и Герцеговина — 61 орудие, по состоянию на 2012 год[51]
ГДР — некоторое количество[49], перешли к ФРГ/сняты с вооружения
Йемен — 60 орудий, по состоянию на 2012 год[52]
Камбоджа — некоторое количество Тип 59, по состоянию на 2010 год[53]
Ливия — некоторое количество, по состоянию на 2012 год[54]
Мали — по сообщениям, некоторое количество по состоянию на 2012 год имеется на вооружении[55]
ОАЭ — 20 Тип 59, по состоянию на 2010 год[56]
Пакистан — 410 Тип 59, по состоянию на 2010 год[57]
Польша — некоторое количество[49], сняты с вооружения[58]
Россия — 650 орудий на хранении, по состоянию на 2016 год[59]
Таиланд — 15 Тип 59, по состоянию на 2010 год[60]
Танзания — 30 Тип 59, по состоянию на 2010 год[61]
Шри-Ланка — 40 Тип 59, по состоянию на 2010 год[62]
Югославия — некоторое количество[49], перешли к образовавшимся после распада странам
Республика Сербская Краина — 45 орудий в начале 1995 года[63]
Где можно увидеть
- В Музее отечественной военной истории в деревне Падиково, Истринский район, Московская область.
- В Музее истории ПАО "Мотовилихинские заводы" (г. Пермь)
- На территории госпиталя для ветеранов войн в Перми по адресу: ул. Подлесная, 6.
- г. Ижевск. корпус 2, Ижевского Государственного Технического Университета
Литература
- Александр Борисович Широкорад. Энциклопедия отечественной артиллерии. — Мн.: Харвест, 2014. — 1188 с. — ISBN 985-433-703-0.
- А. Б. Широкорад. Гений советской артиллерии. Триумф и трагедия В. Грабина. — М.: АСТ, 2003. — 432 с. — (Военно-историческая библиотека). — 5000 экз. — ISBN 5-17019-107-3.
См. также
- 155-мм самоходная гаубица Нора Б-52 — САУ с орудием М-46.
