ТКБ-022

После окончания Второй мировой войны в СССР велись активные работы по созданию нового стрелкового оружия под промежуточный патрон 7,62×39 мм образца 1943 года. В конкурсе на принятие на вооружение нового автомата участвовало несколько конструкторских бюро и конструкторов, включая М. Т. Калашникова, С. Г. Симонова, А. А. Булкина, Т. А. Дементьева и Г. А. Коробова^[2].

Для участия в конкурсе Г. А. Коробов разработал автомат ТКБ-408, выполненный по компоновочной схеме «булл-пап», ударный механизм и магазин которого располагались за спусковым крючком, что позволяло сократить общую длину оружия без уменьшения длины ствола^[3]. Однако ТКБ-408 проиграл конкурс — на вооружение был принят автомат Калашникова АК-47, продемонстрировавший лучшую надёжность и технологичность^[4].

В начале 1961 года в СССР были открыты НИОКР, направленные на разработку новых схем автоматов и пулемётов, для поиска более совершенных принципов автоматики, а также на создание образцов с простой конструкцией, малым весом и высокой надёжностью. В рамках этой работы Г. А. Коробов разработал линейку автоматов под общим шифром ТКБ-022^[5].

Целью разработки было максимальное уменьшение габаритов оружия при сохранении баллистических характеристик, определяемых длиной ствола (415 мм). Г. А. Коробов стремился достичь предельной компактности, приблизив общую длину автомата к длине ствола — задача, которая в итоге была успешно решена в моделях ТКБ-022ПМ^[6].

Для всех автоматов линейки ТКБ-022 использовалась компоновка по схеме «булл-пап», при которой спусковой крючок вынесен вперёд относительно магазина и ударно-спускового механизма. Это позволило существенно сократить общую длину оружия при сохранении полноценной длины ствола. Однако такая компоновка имеет и недостатки: смещение центра тяжести назад, короткая прицельная линия и необходимость привыкания стрелка к нестандартному расположению органов управления^[7].

Одной из особенностей линейки автоматов было широкое применение пластика. В моделях ТКБ-022П, ТКБ-022ПМ и ТКБ-022ПМ5 корпус изготавливался из термореактивной стеклонаполненной пластмассы АГ-4 (реактопласт). Этот материал позволял существенно снизить массу оружия и упростить технологию производства, исключив трудоёмкие подгоночные работы^[1].

Для 1960-х годов применение пластика в армейском стрелковом оружии было передовым решением, массовое использование пластика в гражданском оружии (например, в американской винтовке Remington Nylon 66) началось ещё в 1959 году, но в боевых образцах подобные материалы только начинали внедряться. Винтовка с использованием пластика Steyr AUG появился в Австрии лишь спустя полтора десятилетия^[8].

В зависимости от модели, в автоматах линейки ТКБ-022 использовались различные схемы автоматики^[4]:

• ТКБ-022 (первые модели) — использовали традиционную для автоматов Г. А. Коробова газоотводную автоматику с отводом пороховых газов из канала ствола. Запирание осуществлялось поворотом затвора. Отличительной особенностью было разъёмное соединение затворной рамы с кольцевым газовым поршнем, имевшим длинный ход отката.
• ТКБ-022ПМ и последующие модели — получили принципиально иную, значительно более сложную систему автоматики. Газовый двигатель с поршнем короткого хода располагался над стволом. Газовая камера находилась в передней части оружия над гильзовыводящим каналом; пороховые газы попадали в неё через специальный обходной канал, проходивший снизу-вверх слева от гильзоотвода.

Запирание канала ствола осуществлялось вертикально-клиновым затвором, перемещавшимся вверх-вниз. Привод затвора осуществлялся через сложную систему рычагов, расположенных с двух сторон механизма. Такое решение позволило максимально сократить длину ствольной коробки, но потребовало введения множества мелких деталей.

Наиболее оригинальным конструкторским решением ТКБ-022ПМ стала система досылания патронов и извлечения — стреляных гильз. Эти функции выполняла специальная U-образная деталь — «досылатель-извлекатель», расположенная на заднем конце толкателя.

Процесс работы системы выглядел следующим образом^[1]:

• при движении толкателя назад затвор опускался вниз, открывая доступ к казённой части ствола;
• специальные зацепы досылателя-извлекателя захватывали стреляную гильзу за проточку и извлекали её из ствола;
• донце гильзы наезжало на скошенный выступ в задней части ствольной коробки, смещая гильзу вверх;
• при движении толкателя вперёд нижняя часть досылателя захватывала новый патрон из магазина и досылала его в ствол;
• стреляная гильза, находившаяся в досылателе выше нового патрона, направлялась в гильзовыводящий канал, расположенный над стволом внутри полого штока толкателя.

Одним из наиболее перспективных решений, реализованных в модели ТКБ-022ПМ № 2, стал выброс стреляных гильз вперёд — у дульного среза оружия. Стреляные гильзы проходили по гильзовыводящему каналу почти по всей длине оружия и выпадали через окно, расположенное над дульной частью ствола. В обычном положении это окно закрывалось подпружиненной пылезащитной крышкой^[2].

Такое решение обеспечивало возможность стрельбы как с правого, так и с левого плеча, поскольку горячие гильзы не выбрасывались в сторону лица стрелка. Позднее аналогичная система была применена в бельгийской винтовке FN F2000. В модели ТКБ-022ПМ № 1 использовался иной способ решения проблемы стрельбы левшей — окно выброса гильз располагалось снизу, между магазином и пистолетной рукоятью.

Боевая пружина ударно-спускового механизма (УСМ) располагалась под стволом, параллельно ему, и воздействовала на короткий ударник в затворе через систему рычагов. УСМ допускал ведение как одиночного, так и автоматического огня^[3].

Предохранитель-переводчик режимов огня располагался слева над пистолетной рукояткой управления огнём. Для питания боеприпасами использовались стандартные секторные магазины от автомата АКМ ёмкостью 30 патронов, устанавливавшиеся непосредственно перед затыльником (задней частью оружия).

В зависимости от модели, автоматы оснащались различными прицельными приспособлениями. Ранние модели (ТКБ-022, ТКБ-022П) имели открытые прицелы. Модели ТКБ-022ПМ и ТКБ-022ПМ5 получили механические регулируемые диоптрические прицелы. Длина прицельной линии при этом была сравнительно мала, что негативно сказывалось на точности стрельбы одиночными выстрелами, но компенсировалось возможностью установки оптического прицела^[4].

Автоматы ТКБ-022ПМ имели возможность установки дульной насадки для метания ружейных гранат. Для этого оружие оснащалось краном, перекрывавшим газоотвод при стрельбе гранатами^[1].

Серия ТКБ-022 включала несколько моделей, последовательно разработанных в 1961—1964 годах и позднее. Каждый новый вариант существенно отличался от предыдущего, представляя собой самостоятельную конструкторскую разработку^[9].

Первые модели серии были созданы в 1961 году. Они имели необычную пистолетную компоновочную схему, при которой съёмный магазин выполнял функцию пистолетной рукоятки. Корпус оружия представлял собой металлический «футляр», раскрывающийся на две половинки, цевьё изготавливалось из древесины. Автоматика была основана на отводе пороховых газов, запирание осуществлялось поворотом затвора.

Технические характеристики ТКБ-022^[9]:

• масса без магазина — 2,6 кг;
• длина — 755 мм;
• длина ствола — 415 мм;
• патрон — 7,62×39 мм.

Высокая надёжность образцов подтвердилась в ходе огневых испытаний: при настреле 13 350 выстрелов из образца № 1 и 3 036 выстрелов из образца № 3 задержек в работе автоматики не возникало. Разница в объёме испытаний объяснялась различными программами проверки (ресурсные испытания для № 1 и предварительные — для № 3), однако оба образца подтвердили требуемый уровень безотказности. Однако недостатками модели были выброс гильз только на правую сторону (невозможность стрельбы с левого плеча) и нестандартная эргономика^[9].

В 1962 году Г. А. Коробов разработал модификацию ТКБ-022П, в которой впервые было применено широкое использование пластмасс для корпуса. Применение термореактивной стеклонаполненной пластмассы АГ-4 позволило снизить массу оружия и упростить технологию производства, исключив трудоёмкие подгоночные работы^[9].

Модель ТКБ-022П № 1 представляла собой точную копию автоматов ТКБ-022, но с пластиковым корпусом. Однако оружие оставалось неудобным для использования. Модели № 2 и № 3 были переработаны в соответствии со стандартной схемой булл-пап и получили более удобную эргономику.

Технические характеристики ТКБ-022П:

• масса без магазина — 2,5 кг;
• длина — 635 мм;
• длина ствола — 415 мм;
• патрон — 7,62×39 мм.

По кучности стрельбы автомат не уступал АКМ, однако выброс гильз по-прежнему производился только на правую сторону, что ограничивало возможность стрельбы левшами.

Следующим этапом развития серии стала модернизация ТКБ-022П, направленная на повышение кучности стрельбы из неустойчивых положений (стоя, с колена, на ходу). Новая модель получила обозначение ТКБ-022ПМ^[9].

Главным конструктивным отличием ТКБ-022ПМ стала оригинальная система автоматики с вертикально-клиновым затвором и досылателем-извлекателем. Модель ТКБ-022ПМ № 2 получила инновационную систему выброса стреляных гильз вперёд — у дульного среза оружия, что обеспечивало возможность стрельбы как с правого, так и с левого плеча.

Технические характеристики ТКБ-022ПМ № 1^[8]:

• масса без магазина — 2,8 кг;
• длина — 525 мм;
• длина ствола — 415 мм;
• патрон — 7,62×39 мм;
• темп стрельбы — 560 выстр./мин.

Модель ТКБ-022ПМ № 1 имела окно выброса гильз снизу (между магазином и пистолетной рукоятью), что делало автомат пригодным для стрельбы левшами, хотя и несколько ограничивало положение руки.

Технические характеристики ТКБ-022ПМ № 2^[6]:

• масса без магазина — 2,34 кг;
• длина — 525 мм;
• длина ствола — 415 мм;
• патрон — 7,62×39 мм.

Огневые испытания ТКБ-022ПМ № 1 подтвердили высокую надёжность образца. При автоматической стрельбе из неустойчивого положения автомат показал кучность в три раза выше, чем АКМ. Дальнейшее совершенствование технологии изготовления и применение новых материалов позволили снизить массу ТКБ-022ПМ № 2 с 2,8 кг до 2,34 кг.

Однако достижение высокой компактности (общая длина оружия всего на 110 мм превышала длину ствола) потребовало создания чрезвычайно сложной конструкции с множеством мелких деталей. Надёжность автомата вызывала сомнения: устранение некоторых задержек, например, невыброса гильз, требовало полной разборки.

Окончательной модификацией серии стал автомат ТКБ-022ПМ5, созданный на базе ТКБ-022ПМ под новый перспективный патрон калибра 5,6×39 мм (в последствии, этот боеприпас был доработан и принят на вооружение как 5,45×39 мм). Конструкция ТКБ-022ПМ5 была аналогична автомату ТКБ-022ПМ. Испытания показали, что кучность стрельбы из этого оружия из положения «лёжа с руки» на дальности 100 м лучше, чем у штатного автомата АКМ^[1].

Для объективной оценки места автоматов серии ТКБ-022 в истории советского оружия необходимо сравнение с основным конкурентом — автоматом Калашникова модернизированным (АКМ), стоявшим на вооружении Советской армии в 1960-х годах^[6].

Преимущества ТКБ-022 перед АКМ^[8]:

• Компактность — длина ТКБ-022ПМ (525 мм) была значительно меньше длины АКМ со сложенным прикладом (640 мм) при одинаковой длине ствола (415 мм). Это облегчало транспортировку оружия и действия в ограниченном пространстве.
• Малый вес — масса ТКБ-022ПМ № 2 (2,34 кг без магазина) была существенно ниже массы АКМ (около 3,1 кг без магазина).
• Кучность стрельбы — при стрельбе из неустойчивых положений ТКБ-022ПМ превосходил АКМ по кучности в три раза.
• Технологичность — по оценкам специалистов, трудоёмкость изготовления ТКБ-022П была ниже трудоёмкости АКМ.
• Возможность стрельбы с левого плеча — модели ТКБ-022ПМ № 2 и ТКБ-022ПМ № 1 (с нижним выбросом гильз) обеспечивали стрельбу с любого плеча, что было невозможно для АКМ.

Недостатки ТКБ-022 по сравнению с АКМ^[7]:

• Сложность конструкции — ТКБ-022ПМ имел множество мелких деталей и сложную схему взаимодействия механизмов, что затрудняло обслуживание и ремонт.
• Надёжность — несмотря на успешные заводские огневые испытания, конструкция вызывала сомнения в безотказной работе в сложных условиях эксплуатации (пыль, песок, грязь, низкие температуры).
• Прочность пластикового корпуса — военные опасались, что материал АГ-4 может быть недостаточно прочным при длительной эксплуатации, ударах и перепадах температур.
• Эргономика — смещение центра тяжести назад из-за компоновки по схеме «булл-пап» было непривычно для стрелков, обученных на оружии классической компоновки.
• Короткая прицельная линия — малая длина прицельной линии негативно сказывалась на точности прицеливания при использовании открытого прицела.

Помимо технических и субъективных причин, определённую роль сыграли экономические соображения. Налаженное производство АКМ на Ижевском машиностроительном заводе обеспечивало армию достаточным количеством оружия. Переход на новую систему требовал^[7]:

• полной перенастройки производственных мощностей;
• разработки новой технологической оснастки;
• переобучения персонала заводов;
• изменения системы складирования и хранения запасных частей;
• переиздания технической документации и инструкций для войск.

При отсутствии критического превосходства ТКБ-022 над АКМ такие затраты были признаны нецелесообразными. Совокупность данных недостатков привела к отказу комиссии рекомендовать автомат к принятию на снабжение Вооружённых сил СССР.

Автоматы серии ТКБ-022 представляют собой уникальное явление в истории советского оружейного дела. Созданные в 1960-х годах, они демонстрировали уровень технической мысли, опережавший своё время. Широкое применение пластиков, инновационная система выброса гильз, рекордная компактность при сохранении баллистических характеристик — все это ставило разработки Г. А. Коробова в один ряд с лучшими мировыми образцами^[10].

Однако комплекс объективных и субъективных факторов — сложность конструкции, сомнительная надёжность, недостаточная прочность пластикового корпуса, консерватизм военного руководства и отработанность производства АКМ — привёл к тому, что оружие так и осталось на уровне опытных образцов.

История ТКБ-022 наглядно демонстрирует, что в военном деле далеко не всегда побеждают самые передовые технологические решения. Надёжность, технологичность и преемственность часто оказываются важнее инноваций, особенно когда речь идёт об оружии, от которого зависят жизни солдат.

Тем не менее, наследие Г. А. Коробова не было забыто. Его идеи нашли применение в последующих разработках, а сами автоматы ТКБ-022 заняли достойное место в истории оружейного дела как пример смелого инженерного поиска и стремления к идеалу.

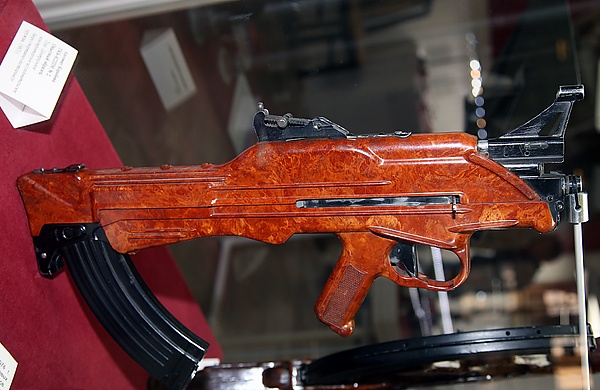

Автоматы серии ТКБ-022 являются одними из наиболее ярких экспонатов Тульского государственного музея оружия. Оранжевые пластиковые корпуса, необычная компоновка и «космический» дизайн привлекают внимание посетителей^[9]. Экспонаты музея позволяют проследить эволюцию конструкторской мысли Г. А. Коробова от ранних моделей с металлическим корпусом до финальных модификаций с передовым выбросом гильз.
