Материал из РУВИКИ — свободной энциклопедии

Пластмассы

Подготовка

Поможем подготовиться к экзаменам ЕГЭ/ОГЭ

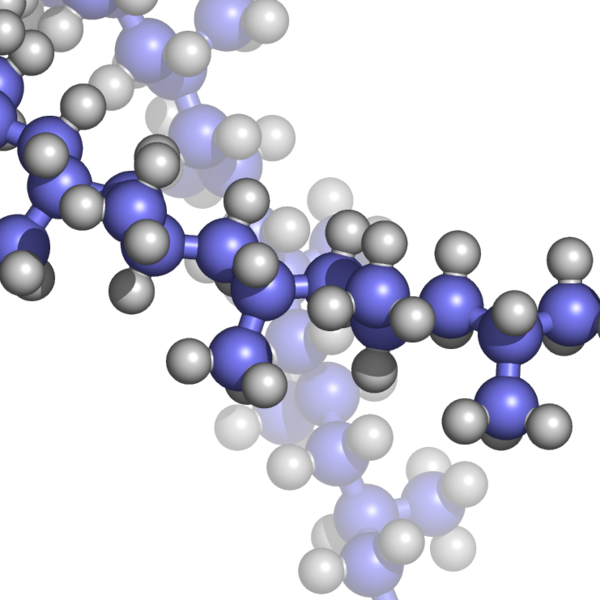

Цепочки молекул полипропилена
Предметы быта, полностью или частично сделанные из пластмассы

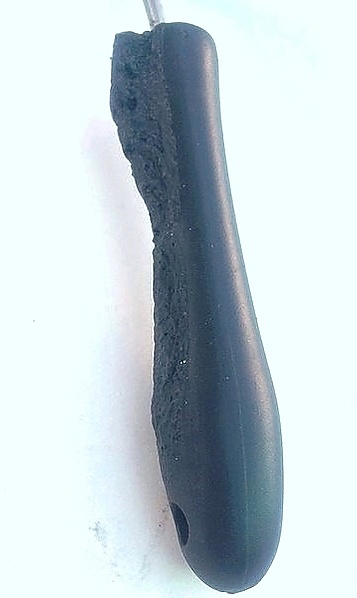

Пластиковая ручка кухонной утвари деформировалась под воздействием тепла и частично оплавилась
iPhone 5c, смартфон в корпусе моноблока из поликарбоната
Пластиковая чаша (LDPE) от GEECO, сделано в Англии, ок. 1950 г.

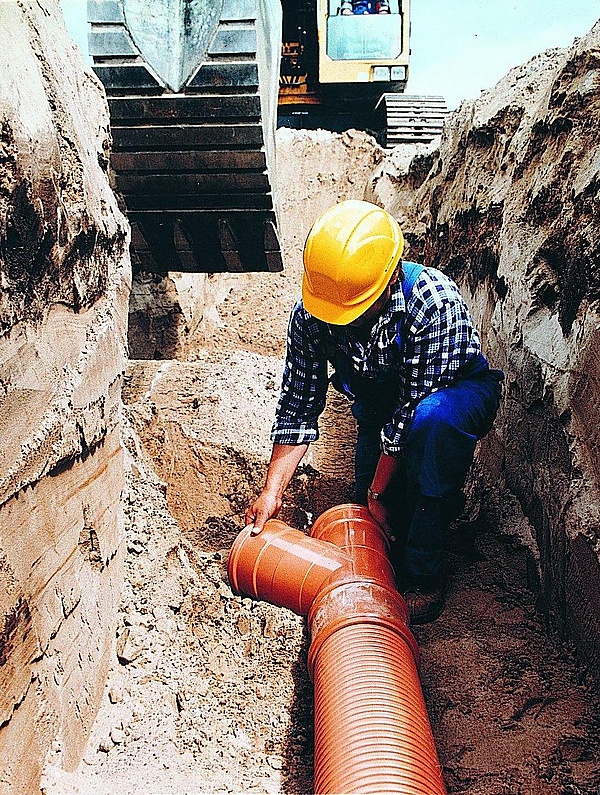

ПВХ широко используется в канализационных трубах из-за своей низкой стоимости, химической стойкости и простоты соединения

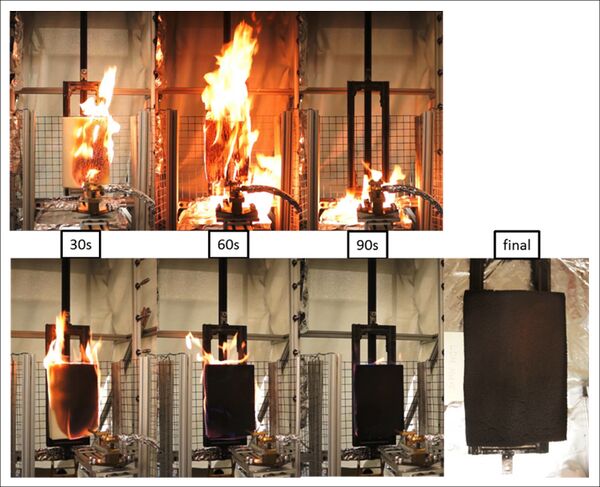

Антипирены
Мемориальная доска в память о Парксе в Бирмингемском музее науки

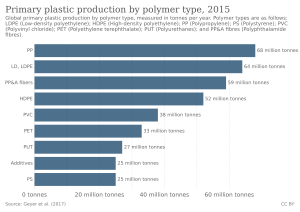

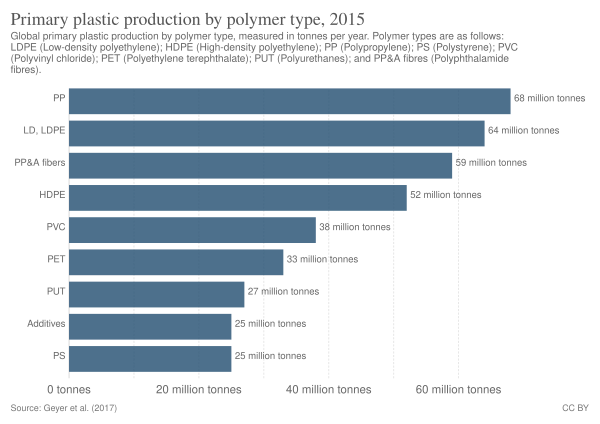

Производство первичного пластика по типу полимера
Инфографика коммуникационной компании, показывающая, что к 2050 году в океанах будет больше пластика, чем рыбы

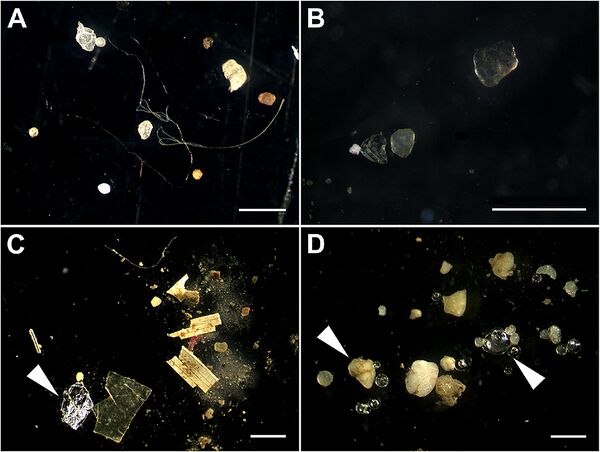

Микропластик в донных отложениях четырёх рек Германии. Обратите внимание на различные формы, обозначенные белыми стрелками. (Белые полоски обозначают масштаб 1 мм.)

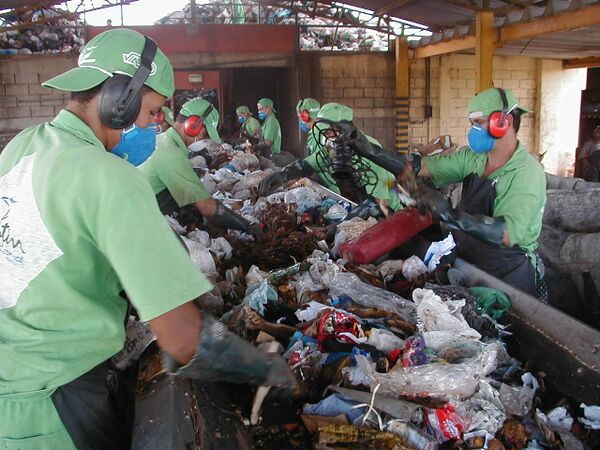

Ручная сортировка материалов для вторичной переработки

Пластма́ссы (пласти́ческие ма́ссы) — материалы, представляющие собой синтетические или природные высокомолекулярные соединения (полимеры).

Пла́стики — сложные материалы, состоящие из полимеров и других материалов (пример: стеклопластик). Исключительно широкое применение получили пластики на основе синтетических полимеров.

Название «пластмассы» означает, что эти материалы под действием нагревания и давления способны формироваться и сохранять заданную форму после охлаждения или отвердения. Процесс формования сопровождается переходом пластически деформируемого (вязкотекучего или высокоэластического) состояния в твёрдое состояние (стеклообразное или кристаллическое)[1].

История[править | править код]

Первая пластмасса была получена английским металлургом и изобретателем Александром Парксом в 1855 году[2]. Паркс назвал её паркезин (позже получило распространение другое название — целлулоид). Паркезин был впервые представлен на Большой Международной выставке в Лондоне в 1862 году. Развитие пластмасс началось с использования природных пластических материалов (шеллака), затем продолжилось с использованием химически модифицированных природных материалов (резина, нитроцеллюлоза, коллаген, галалит) и, наконец, пришло к полностью синтетическим молекулам (бакелит, эпоксидная смола, поливинилхлорид, полиэтилен и другие).

Паркезин являлся торговой маркой первого искусственного пластика и был сделан из целлюлозы, обработанной азотной кислотой и растворителем. Паркезин часто называли искусственной слоновой костью. В 1866 году Паркс создал фирму Parkesine Company для массового производства материала. Однако в 1868 году компания разорилась из-за плохого качества продукции, так как Паркс пытался сократить расходы на производство. Преемником паркезина стал ксилонит (другое название того же материала), производившийся компанией Даниэля Спилла, бывшего сотрудника Паркса, и целлулоид, производившийся Джоном Уэсли Хайатом. Первоначально целлулоид стал использоваться там, где раньше использовали слоновую кость, в частности, для изготовления бильярдных шаров, клавиш пианино, искусственных зубов.

В 1907 году бельгийский и американский химик Лео Бакеланд изобрёл бакелит — первую недорогую, негорючую и полностью синтетическую пластмассу универсального применения. Америка электрифицировалась, ей требовался материал для изоляторов, который мог заменить эбонит или шеллак. Но оказалось, что бакелит подходит для механизированного массового производства очень многих вещей. После создания бакелита многие фирмы оценили потенциал пластиков и стали проводить исследования с целью создания новых пластиков.

В России также велись работы по созданию пластических масс на основе фенола и формальдегида. В 1913—1914 годах на шёлкоткацкой фабрике в деревне Дубровке в окрестностях г. Орехова-Зуева Г. С. Петров совместно В. И. Лисевым и К. И. Тарасовым синтезирует первую русскую пластмассу — карболит[3] и организует её производство. Своё название карболит получил от карболовой кислоты, другого названия фенола. В дальнейшем Григорий Семёнович Петров продолжает работу по усовершенствованию пластмасс и разрабатывает текстолит[4].

Типы пластмасс[править | править код]

В зависимости от природы полимера и характера его перехода из вязкотекучего в стеклообразное состояние при формовании изделий пластмассы делят на:

  • Термопласты (термопластичные пластмассы) — при нагреве расплавляются, а при охлаждении возвращаются в исходное состояние;
  • Реактопласты (термореактивные пластмассы) — в начальном состоянии имеют линейную структуру макромолекул, а при некоторой температуре отверждения приобретают сетчатую. После отверждения не могут переходить в вязкотекучее состояние. Рабочие температуры выше, но при нагреве разрушаются и при последующем охлаждении не восстанавливают своих исходных свойств;

Также газонаполненные пластмассы — вспенённые пластические массы, обладающие малой плотностью;

Свойства[править | править код]

Основные механические характеристики пластмасс те же, что и для неметаллов.
Пластмассы характеризуются малой плотностью (0,85—1,8 г/см³), чрезвычайно низкими электрической и тепловой проводимостями, не очень большой механической прочностью. При нагревании (часто с предварительным размягчением) они разлагаются. Не чувствительны к влажности, устойчивы к действию сильных кислот и оснований, отношение к органическим растворителям различное (в зависимости от химической природы полимера). Физиологически почти безвредны. Свойства пластмасс можно модифицировать методами сополимеризации или стереоспецифической полимеризации, путём сочетания различных пластмасс друг с другом или с другими материалами, такими как стеклянное волокно, текстильная ткань, введением наполнителей и красителей, пластификаторов, тепло- и светостабилизаторов, облучения и др., а также варьированием сырья, например, использование соответствующих полиолов и диизоцианатов при получении полиуретанов.

Твёрдость пластмасс определяется по Бринеллю при нагрузках 50—250 кгс на шарик диаметром 5 мм.

Теплостойкость по Мартенсу — температура, при которой пластмассовый брусок с размерами 120 × 15 × 10 мм, изгибаемый при постоянном моменте, создающем наибольшее напряжение изгиба на гранях 120 × 15 мм, равное 50 кгс/см², разрушится или изогнётся так, что укреплённый на конце образца рычаг длиной 210 мм переместится на 6 мм.

Теплостойкость по Вика — температура, при которой цилиндрический стержень диаметром 1,13 мм под действием груза массой 5 кг (для мягких пластмасс 1 кг) углубится в пластмассу на 1 мм.

Температура хрупкости (морозостойкость) — температура, при которой пластичный или эластичный материал при ударе может разрушиться хрупко.

Для придания особых свойств пластмассе в неё добавляют пластификаторы (силикон, дибутилфталат, ПЭГ и т. п.), антипирены (дифенилбутансульфокислота), антиоксиданты (трифенилфосфит, непредельные углеводороды).

Получение[править | править код]

Производство синтетических пластмасс основано на реакциях полимеризации, поликонденсации или полиприсоединения низкомолекулярных исходных веществ, выделяемых из угля, нефти или природного газа, таких, к примеру, как бензол, этилен, фенол, ацетилен и других мономеров. При этом образуются высокомолекулярные связи с большим числом исходных молекул (приставка «поли-» от греческого «много», например, этилен-полиэтилен).

Методы обработки[править | править код]

Пластические массы, по сравнению с металлами, обладают повышенной упругой деформацией, вследствие чего при обработке пластмасс применяют более высокие давления, чем при обработке металлов. Применять какую-либо смазку, как правило, не рекомендуют; только в некоторых случаях при окончательной обработке допускают применение минерального масла. Охлаждать изделие и инструмент следует струёй воздуха.

Пластические массы более хрупки, чем металлы, поэтому при обработке пластмасс режущими инструментами надо применить высокие скорости резания и уменьшать подачу. Износ инструмента при обработке пластмасс значительно больше, чем при обработке металлов, почему необходимо применять инструмент из высокоуглеродистой или быстрорежущей стали или же из твердых сплавов. Лезвия режущих инструментов надо затачивать, по возможности, более остро, пользуясь для этого мелкозернистыми кругами.

Пластмасса может быть обработана на токарном станке, может фрезероваться. Для распиливания могут применяться ленточные пилы, дисковые пилы и карборундовые круги.

Сварка[править | править код]

Соединение пластмасс между собой может осуществляться механически (с помощью фигурных профилей, болтов, заклепок и т. д.), химически (склеиванием, растворением с последующим высыханием), термически (сваркой). Из перечисленных способов соединения только при помощи сварки можно получить соединение без инородных материалов, а также соединение, которое по свойствам и составу будет максимально приближено к основному материалу. Поэтому сварка пластмасс нашла применение при изготовлении конструкций, к которым предъявляются повышенные требования к герметичности, прочности и другим свойствам.

Процесс сварки пластмасс состоит в образовании соединения за счёт контакта нагретых соединяемых поверхностей. Он может происходить при определённых условиях:

  1. Повышенная температура. Её величина должна достигать температуры вязкотекучего состояния.
  2. Плотный контакт свариваемых поверхностей.
  3. Оптимальное время сварки — время выдержки.

Также следует отметить, что температурный коэффициент линейного расширения пластмасс в несколько раз больше, чем у металлов, поэтому в процессе сварки и охлаждения возникают остаточные напряжения и деформации, которые снижают прочность сварных соединений пластмасс.

На прочность сварных соединений пластмасс большое влияние оказывают химический состав, ориентация макромолекул, температура окружающей среды и другие факторы.

Применяются различные виды сварки пластмасс:

  1. Сварка газовым теплоносителем с присадкой и без присадки
  2. Сварка экструдируемой присадкой
  3. Контактно-тепловая сварка оплавлением
  4. Контактно-тепловая сварка проплавлением
  5. Сварка в электрическом поле высокой частоты
  6. Сварка термопластов ультразвуком
  7. Сварка пластмасс трением
  8. Сварка пластмасс излучением
  9. Химическая сварка пластмасс

Как и при сварке металлов, при сварке пластмасс следует стремиться к тому, чтобы материал сварного шва и околошовной зоны по механическим и физическим свойствам мало отличался от основного материала. Сварка термопластов плавлением, как и другие методы их переработки, основана на переводе полимера сначала в высокоэластическое, а затем в вязкотекучее состояние и возможна лишь в том случае, если свариваемые поверхности материалов (или деталей) могут быть переведены в состояние вязкого расплава. При этом переход полимера в вязкотекучее состояние не должен сопровождаться разложением материала термодеструкцией.

При сварке многих пластмасс выделяются вредные пары и газы. Для каждого газа имеется строго определённая предельно доступная его концентрация в воздухе (ПДК). Например, для диоксида углерода ПДК равна 20, для ацетона — 200, а для этилового спирта — 1000 мг/м³.

Материалы на основе пластмасс[править | править код]

Мебельные пластмассы[править | править код]

Пластик, который используют для производства мебели, получают путём пропитки бумаги термореактивными смолами. Производство бумаги является наиболее энерго- и капиталоемким этапом во всем процессе производства пластика. Используется 2 типа бумаг: основой пластика является крафт-бумага (плотная и небеленая) и декоративная (для придания пластику рисунка). Смолы подразделяются на фенолформальдегидные, которые используются для пропитки крафт-бумаги, и меламиноформальдегидные, которые используются для пропитки декоративной бумаги. Меламиноформальдегидные смолы производят из меламина, поэтому они стоят дороже.

Мебельный пластик состоит из нескольких слоёв. Защитный слой — оверлей — практический прозрачный. Изготавливается из бумаги высокого качества, пропитывается меламиноформальдегидной смолой. Следующий слой — декоративный. Затем — несколько слоев крафт-бумаги, которая является основой пластика. И последний слой — компенсирующий (крафт-бумага, пропитанная меламиноформальдегидными смолами). Этот слой присутствует только у американского мебельного пластика.

Готовый мебельный пластик представляет собой прочные тонированные листы толщиной 1-3 мм. По свойствам он близок к гетинаксу. В частности, он не плавится от прикосновения жалом паяльника, и, строго говоря, не является пластической массой, так как не может быть отлит в горячем состоянии, хотя и поддается изменению формы листа при нагреве. Мебельный пластик широко использовался в XX веке для отделки салонов вагонов метро.

Биопластик[править | править код]

Биопластики — полимеры, в состав которых входит природное либо ископаемое сырье с биоразлагающимися компонентами. Биопластик может использоваться в качестве альтернативы для пластиков, вторичный сбор которых крайне сложен, или в изделиях разового назначения. К таким можно отнести пакеты из супермаркетов.

Наиболее популярными видами биопластиков являются полимолочная кислота (PLA) и полигидроксиалканоаты (PHA).

К плюсам биопластика можно отнести снижение количества отходов, уменьшение энергетических затрат, возможность комбинировать традиционные и биоразлагаемые материалы и использование возобновляемых ресурсов при производстве. К минусам биопластика можно отнести необходимость в определённой процедуре утилизации, увеличение использования химических удобрений, сложность утилизации, увеличение пахотных земель и высокую себестоимость.

К таким биополимерам можно отнести РВА, PBS, PVAL, PCL, PGA и модифицированный ПЭТФ. К биопластику можно отнести биополимеры на основе крахмала, модифицированной целлюлозы, PHA или PLA. Также различают небиоразлагаемые полимеры с использованием природного сырья. Они включают полиэтилены, ПВХ, ПЭТФ или ПБТФ, сырьё для которых полностью или частично получается из биомассы. Кроме того, можно выделить биоэтилен, биомоноэтиленгликоль, био-1,4-бутандиол, моноэтиленгликоль прямого брожения сахаров, полиамид-11.

Мировой уровень производства биопластиков находится на уровне 1 % от всего производства пластика. Связано это с дороговизной процесса производства и отсутствием условий для раздельного сбора и утилизации биопластика. Однако эксперты отмечают высокий потенциал роста и развития данного направления[5].

Система маркировки пластика[править | править код]

Для обеспечения утилизации одноразовых предметов в 1988 году Обществом пластмассовой промышленности была разработана система маркировки для всех видов пластика и идентификационные коды. Маркировка пластика состоит из трёх стрелок в форме треугольника, внутри которых находится число, обозначающее тип пластика. Часто при маркировке изделий под треугольником указывается буквенная маркировка (в скобках указана маркировка русскими буквами). Для пластиков выделено семь кодов, в зависимости от типов пластика:

Международные универсальные коды переработки пластмасс
Значок Англоязычное название Русское название Свойства и безопасность Примечание
Plastic-recyc-01.svg PET или PETE ПЭТ, ПЭТФ
Полиэтилентерефталат (лавсан)
Высокие барьерные показатели.
Устойчивость к солнечному свету.
Допустимое тепловое воздействие до +60°.
При наличии специальной маркировки можно разогревать в микроволновках и духовках.
Не рекомендуется использовать повторно.
Обычно используется для производства тары для минеральной воды, безалкогольных напитков и фруктовых соков, упаковки, блистеров, обивки.
Имеет высокий потенциал для переработки.
Plastic-recyc-02.svg PEHD или HDPE ПЭВП, ПЭНД
Полиэтилен высокой плотности,
полиэтилен низкого давления
Высокая прочность к химическому воздействию.
Допустимое тепловое воздействие до 90°.
Производство бутылок, фляг, полужёсткой упаковки.
Считается безопасным для пищевого использования.
Имеет хороший потенциал для переработки.
Plastic-recyc-03.svg PVC / V ПВХ
Поливинилхлорид
Безопасен в использовании в бытовых и промышленных условиях.[источник не указан 1194 дня]
Химическая инертность, барьерные и антибактериальные свойства.
Долгий срок эксплуатации.
Устойчивость к низким температурам.
Устойчивость к горению.
Используется для производства труб, трубок, садовой мебели, напольных покрытий, оконных профилей, жалюзи, изоленты, тары для моющих средств и клеёнки.
Широко распространён в медицине и строительстве.
Имеет высокий потенциал к переработке, но наблюдается нехватка мощностей для этого.
Plastic-recyc-04.svg LDPE или PELD ПЭНП, ПЭВД
Полиэтилен низкой плотности,
полиэтилен высокого давления
Высокая прочность к химическому воздействию.
Недопустимо использовать в микроволновках.
Не рекомендуется нагревать.
Не рекомендуется хранить горячую пищу.
Производство брезентов, мусорных мешков, пакетов, плёнки и гибких ёмкостей.
Считается безопасным для пищевого использования.
Имеет хороший потенциал к переработке.
Plastic-recyc-05.svg PP ПП
Полипропилен
Высокая прочность к химическому воздействию.
Допустимо нагревать в микроволновке.
Допустимо подвергать заморозке.
Используется в автомобильной промышленности (оборудование, бамперы), при изготовлении игрушек, а также в пищевой промышленности, в основном при изготовлении упаковок.
Распространены полипропиленовые трубы для водопроводов.
Считается безопасным для пищевого использования.
Имеет хороший потенциал к переработке.
Plastic-recyc-06.svg PS / EPS ПС
Полистирол
Допустимо к многоразовому использованию с холодной пищей.
Высокая ударопрочность и теплоизоляция.
Недопустимо использовать в микроволновках.
Не рекомендуется нагревать.
Не рекомендуется хранить горячую пищу.
Используется при изготовлении плит теплоизоляции зданий, пищевых упаковок, столовых приборов и чашек, коробок CD и прочих упаковок (пищевой плёнки и пеноматериалов), игрушек, посуды, ручек и так далее.
Материал является потенциально опасным, особенно в случае горения, поскольку содержит стирол.
Имеет ограниченный потенциал к переработке.
Plastic-recyc-07.svg OTHER или О Прочие Сочетание разных видов пластика для улучшения его свойств, например композитная или многослойная упаковка К этой группе относится любой другой пластик, который не может быть включен в предыдущие группы.
Используется для изготовления твёрдых прозрачных изделий, как, например, детские рожки.
Часть материалов имеет низкий потенциал к переработке, но часть материалов вполне успешно перерабатывается, например, смесь LDPE и HDPE, а также смесь полиэтилена и полипропилена, некоторые акриловые материалы, большая часть биопластиков. Такие материалы часто используются в производстве труб, пакетов, наполнителя для асфальта, ящиков, конусов и других товаров народного потребления.

Переработка пластиковых отходов[править | править код]

Переработка пластика

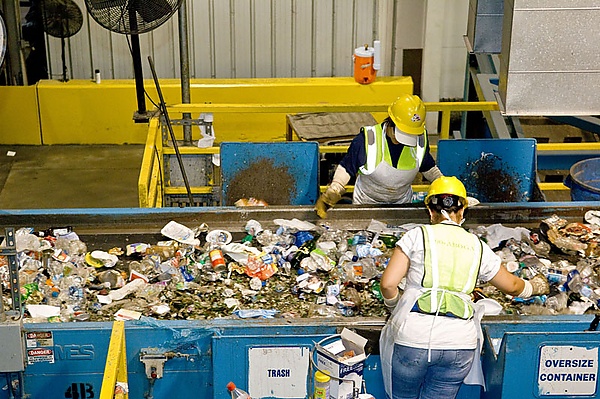

Сортировка пластиковых отходов в центре однопоточной переработки
Сортированные по цвету использованные бутылки в тюках
Лейка из переработанных бутылок

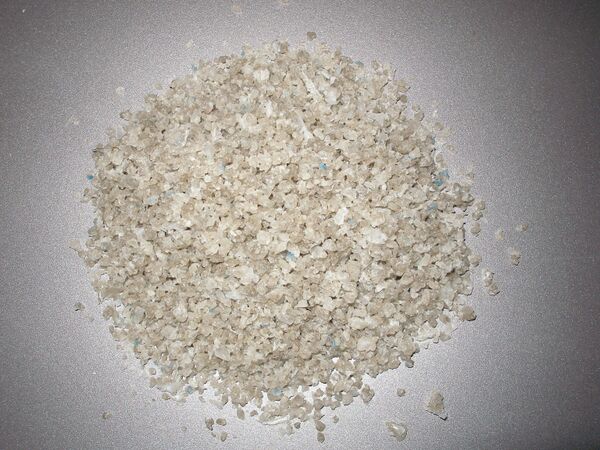

Восстановленный HDPE готов к переработке

По данным Гринпис, переработка пластиковых отходов наносит планете в три раза меньший урон, чем первичное производство полимеров[6].

В развитых странах переработка отходов, в частности полимерных, стала одной из форм бизнеса, которым занимаются государство и частные компании[6]. Так, в Китае работает более 10 тыс. предприятий, которые занимаются переработкой отходов пластика, почти половина из них относится к крупному и среднему бизнесу, который постоянно наращивает объёмы переработки; в стране существует стихийное сообщество сборщиков мусора, которое занимается скупкой бытовых отходов у населения и последующей их перепродажей в пункты приема.

В январе 2018 года Еврокомиссия опубликовала стратегию переработки пластиковых отходов, согласно которой к 2030 году вся использованная пластиковая упаковка должна собираться и использоваться повторно[7].

Сегодня в России, по разным оценкам, подвергается переработке от 5 до 10 % всех отходов; полимерные отходы занимают в общем объёме около 8 %, из них перерабатывается максимум десятая часть[6]. В России практикуются 2 модели, по которым пластик может быть переработан: в первом случае предполагается сбор «чистого» пластика и его последующее вовлечение в производство, а во втором — переработка отходов пластика низкого качества (например, смешанные с органикой) путем термической обработки в нафту и мазут. С 2018 года в России действует запрет на захоронение отдельных видов отходов[8]. Одновременно с этим началось развитие программ, направленных на раздельный сбор мусора. К середине 2020-х годов в России планировалось наладить во всей стране систему разделения вторичной переработки мусора.

Способы переработки пластика[править | править код]

Для борьбы с загрязнением окружающей среды полиэтиленовыми пакетами применяются различные меры, и уже около 40 стран ввели запрет или ограничение на продажу и(или) производство пластиковых пакетов.

Пластиковые отходы должны перерабатываться, поскольку при сжигании пластика выделяются токсичные вещества, а разложение пластика может длиться до 500 лет[9][10].

В декабре 2010 года Ян Байенс и его коллеги из университета Уорик предложили новую технологию переработки практически всех пластмассовых отходов. Машина с помощью пиролиза в реакторе с кипящим слоем при температуре около 500° С и без доступа кислорода разлагает куски пластмассового мусора, при этом многие полимеры распадаются на исходные мономеры. Далее смесь разделяется перегонкой. Конечным продуктом переработки являются воск, стирол, терефталевая кислота, метилметакрилат и углерод, которые являются сырьём для лёгкой промышленности. Применение этой технологии позволяет сэкономить средства, отказавшись от захоронения отходов, а с учётом получения сырья (в случае промышленного использования) является быстро окупаемым и коммерчески привлекательным способом утилизировать пластмассовые отходы[11].

Пластики на основе фенольных смол, а также полистирол и полихлорированный бифенил могут разлагаться грибками белой гнили. Однако для утилизации отходов этот способ коммерчески неэффективен — процесс разрушения пластика на основе фенольных смол может длиться многие месяцы. Недавно найдены бактерии, разлагающие, около 10 видов пластика.[12].

Вред от загрязнения пластиком[править | править код]

Останки птенца темноспинного (лайсанского) альбатроса, которому родители скармливали пластик; птенец не мог вывести его из организма, что привело к смерти либо от голода, либо от удушья

Скопления отходов из пластмасс образуют в Мировом океане под воздействием течений особые мусорные пятна. На данный момент известны пять больших скоплений мусорных пятен — по два в Тихом и Атлантическом океанах, и одно — в Индийском океане. Данные мусорные круговороты в основном состоят из пластиковых отходов, образующихся в результате сбросов из густонаселённых прибрежных зон континентов. Руководитель морских исследований Кара Лавендер Ло из Ассоциации морского образования (англ. Sea Education Association; SEA) возражает против термина «пятно», поскольку по своему характеру — это разрозненные мелкие куски пластика. Пластиковый мусор опасен тем, что морские животные, зачастую, могут не разглядеть прозрачные частицы, плавающие по поверхности, и токсичные отходы попадают им в желудок, часто становясь причиной летальных исходов[13][14]. Взвесь пластиковых частиц напоминает зоопланктон, и медузы или рыбы могут принять их за пищу. Большое количество долговечного пластика (крышки и кольца от бутылок, одноразовые зажигалки) оказывается в желудках морских птиц и животных[15], в частности, морских черепах и черноногих альбатросов[16]. Помимо прямого причинения вреда животным[17], плавающие отходы могут впитывать из воды органические загрязнители, включая ПХБ (полихлорированные бифенилы), ДДТ (дихлордифенилтрихлорметилметан) и ПАУ (полиароматические углеводороды). Некоторые из этих веществ не только токсичны[18] — их структура сходна с гормоном эстрадиолом, что приводит к гормональному сбою у отравленного животного[источник не указан 772 дня].

См. также[править | править код]

Примечания[править | править код]

  1. Тростянская Е. Б., Бабаевский А. Г. Пластические массы // Химическая энциклопедия : в 5 т. / Гл. ред. И. Л. Кнунянц. — М.: Большая Российская энциклопедия, 1992. — Т. 3: Меди — Полимерные. — С. 564—565. — 639 с. — 48 000 экз. — ISBN 5-85270-039-8.
  2. Edward Chauncey Worden. Nitrocellulose industry. New York, Van Nostrand, 1911, p. 568. (Parkes, English patent #2359 in 1855)
  3. Волков В.А., Солодкин Л.С. Григорий Семенович Петров (1886-1957). — М.: Наука, 1971. — С. 32. — 116 с.
  4. Петров Григорий Семенович. Дата обращения: 11 января 2019. Архивировано 4 марта 2016 года.
  5. Биопластик — новейшая форма гринвошинга: исследование «Гринпис». РБК. Дата обращения: 26 мая 2020. Архивировано 29 сентября 2020 года.
  6. 1 2 3 РЕЦИКЛИНГ ПОЛИМЕРОВ. magazine.sibur. Дата обращения: 26 мая 2020. Архивировано 15 марта 2022 года.
  7. ЕС принял стратегию по сокращению и переработке отходов из пластика. Интерфакс. Дата обращения: 26 мая 2020. Архивировано 4 июля 2020 года.
  8. ЗАПРЕТ НА ЗАХОРОНЕНИЕ ОТДЕЛЬНЫХ ВИДОВ ОТХОДОВ: В ЧЕМ ОСОБЕННОСТИ ЗАПРЕТА? ПРОФЕССИОНАЛЬНОЕ ИЗДАТЕЛЬСТВО. Дата обращения: 26 мая 2020. Архивировано 21 сентября 2020 года.
  9. Сколько разлагается пластик и эффективна ли его переработка. rbc.ru. Дата обращения: 9 декабря 2021. Архивировано 19 февраля 2022 года.
  10. Эпоха пластика в быту подходит к концу, считает эколог. forbes.kz. Дата обращения: 8 мая 2019. Архивировано 8 мая 2019 года.
  11. Испытана машина для переработки любого пластика. Membrana (28 декабря 2010). Дата обращения: 30 декабря 2010. Архивировано 3 сентября 2011 года.
  12. Белая гниль разрушает долговечный пластик. Membrana (7 июня 2006). Дата обращения: 30 декабря 2010. Архивировано 29 ноября 2011 года.
  13. Ученые обнаружили свалку пластика на севере Атлантики (недоступная ссылка — история). www.oceanology.ru (5 марта 2010). Дата обращения: 18 ноября 2010. Архивировано 23 августа 2011 года.
  14. Смертельный пластик. Олег Абарников, upakovano.ru (29 октября 2010). Дата обращения: 18 ноября 2010. Архивировано 31 июля 2013 года.
  15. Moore, Charles. Across the Pacific Ocean, plastics, plastics, everywhere, Natural History Magazine (ноябрь 2003). Архивировано 30 декабря 2005 года. Дата обращения: 30 декабря 2010.
  16. Moore, Charles. Great Pacific Garbage Patch, Santa Barbara News-Press (2 октября 2002). Архивировано 12 сентября 2015 года. Дата обращения: 30 декабря 2010.
  17. Rios, L. M.; Moore, C. and Jones, P. R. Persistent organic pollutants carried by Synthetic polymers in the ocean environment (англ.) // Marine Pollution Bulletin : journal. — 2007. — Vol. 54. — P. 1230—1237. — doi:10.1016/j.marpolbul.2007.03.022.
  18. Tanabe, S.; Watanabe, M., Minh, T.B., Kunisue, T., Nakanishi, S., Ono, H. and Tanaka, H. PCDDs, PCDFs, and coplanar PCBs in albatross from the North Pacific and Southern Oceans: Levels, patterns, and toxicological implications (англ.) // Environmental Science & Technology : journal. — 2004. — Vol. 38. — P. 403—413. — doi:10.1021/es034966x.

Литература[править | править код]

  • Мощанский Н. А. Защитные пластики в строительстве. — Москва: Знание, 1966. — 32 с.
  • Дзевульский В. М. Технология металлов и дерева. — М.: Государственное издательство сельскохозяйственной литературы. 1995.

Ссылки[править | править код]
