Шарнир

Шарнирные и вращательные соединения относятся к числу древнейших элементов механических устройств. Простейшие оси, пальцы, втулки, катки, блоки, рычаги и шарнирные соединения применялись задолго до формирования современной теоретической механики. Развитие машин, подъёмных устройств, передач, часов, станков и транспортных механизмов постепенно привело к выделению шарниров как самостоятельного класса кинематических соединений^[6].

В дальнейшем шарнирные соединения получили развитие в рычажных механизмах, карданных передачах, цепях, подшипниковых узлах, машинах-автоматах и робототехнических системах. В современной инженерной практике шарнир рассматривается одновременно как кинематическая идеализация и как реальный узел, работоспособность которого определяется прочностью, жёсткостью, трением, смазкой, износом и точностью изготовления^[4].

В широком инженерном смысле шарниром называют соединение, допускающее относительный поворот соединённых деталей. В более строгой механической терминологии различают:

• шарнирную связь — идеализированное ограничение движения тела или системы тел;
• вращательную кинематическую пару — пару звеньев, допускающую относительное вращение вокруг оси;
• цилиндрический шарнир — соединение, допускающее поворот вокруг одной оси;
• шаровой или сферический шарнир — соединение, допускающее поворот вокруг общей точки;
• шарнирную опору — опорное устройство, передающее силу, но не передающее изгибающий момент в идеальной модели;
• внутренний шарнир — соединение частей одной конструкции, через которое передаются силы, но не передаётся изгибающий момент;
• шарнирный узел — реальную конструкцию из пальцев, втулок, вкладышей, подшипников, проушин, смазочных каналов, уплотнений и крепёжных элементов.

В статике шарнир используется как типовая опора или внутренняя связь. В динамике он входит в уравнения движения как кинематическое ограничение. В сопротивлении материалов шарнир применяется при построении расчётных схем балок, рам, ферм и стержневых систем. В деталях машин шарнир рассматривается как узел, имеющий ресурс, износ, контактные напряжения, посадки, технологию изготовления и требования к смазыванию^[7][8].

Физическая модель шарнира основана на понятиях силы, момента силы, равновесия, движения, работы и энергии. Эти понятия позволяют описывать как простейшие шарнирные системы — например, рычаг или маятник, — так и сложные механизмы, содержащие большое число звеньев и связей^[9][10].

В общей механике шарнирная модель применяется при описании движения материальной точки, твёрдого тела, колебательных систем, стержневых конструкций и механических волн. Такая модель позволяет заменить сложное контактное взаимодействие простым кинематическим ограничением, если размеры и свойства реального узла несущественны для рассматриваемой задачи^[11].

В аналитической механике шарнирные связи могут задаваться уравнениями ограничений, уменьшающими число независимых координат системы. Если связь идеальна, её реакция не совершает работы на допустимых виртуальных перемещениях, что позволяет использовать принцип виртуальных перемещений и уравнения Лагранжа^[12][13].

В теоретической механике связью называют условие или материальный объект, ограничивающий возможные перемещения точки, тела или механической системы. Действие связи в расчётной схеме заменяют реакцией связи — силой или системой сил, обеспечивающих выполнение наложенного ограничения^[2][3][7].

Шарнирная связь отличается от жёсткого закрепления тем, что она не фиксирует тело полностью. Например, неподвижный плоский шарнир запрещает перемещение точки крепления в двух направлениях, но не препятствует повороту тела вокруг этой точки. Поэтому в идеальной модели такой шарнир передаёт две составляющие силы реакции, но не передаёт момент относительно оси разрешённого поворота.

Если тело освобождают от шарнирной связи, действие шарнира заменяют неизвестными реакциями. Для плоского цилиндрического шарнира обычно вводят две составляющие реакции:

${\displaystyle R_{A}=X_{A}\mathbf {i} +Y_{A}\mathbf {j} ,}$

где ${\displaystyle X_{A}}$ и ${\displaystyle Y_{A}}$ — составляющие реакции в точке ${\displaystyle A}$. Для пространственного сферического шарнира вводят три составляющие:

${\displaystyle R_{A}=X_{A}\mathbf {i} +Y_{A}\mathbf {j} +Z_{A}\mathbf {k} .}$

Эти реакции определяют из уравнений равновесия или из уравнений движения. Если шарнир идеален, его реакция не совершает работы на разрешённом виртуальном перемещении^[2][8].

Степень свободы — независимый параметр, необходимый для задания положения тела или системы. Свободное твёрдое тело в пространстве имеет шесть степеней свободы: три поступательные и три вращательные. В плоской задаче твёрдое тело имеет три степени свободы: два поступательных перемещения и один поворот^[2][3][14].

Шарнир уменьшает число степеней свободы, оставляя только те движения, которые допускаются его геометрией. В динамике многотельных систем шарниры описываются как ограничения между системами координат, связанными с различными телами. Пространственное твёрдое тело имеет шесть степеней свободы, а шарнирные соединения создают ограничения, удаляющие часть этих степеней свободы^[15]. В программных системах моделирования шарниры задают основные кинематические ограничения, определяющие относительное движение тел^[16].

Классификация по степеням свободы используется в теории механизмов и робототехнике. Вращательная, поступательная и винтовая пары являются одностепенными; цилиндрическая и универсальная — двухстепенными; сферическая — трёхстепенной^[17].

Шарниры можно классифицировать по числу степеней свободы, по геометрии разрешённого движения, по назначению в конструкции и по характеру реального контакта. В механике чаще всего используется классификация по разрешённому относительному движению: вращательные, сферические, универсальные, цилиндрические, поступательные и винтовые пары.

По роли в расчётной схеме различают внешние шарнирные опоры, внутренние шарниры, шарнирные соединения звеньев механизма и условные шарниры, вводимые при расчёте деформируемых систем. По конструктивному исполнению выделяют пальцевые, втулочные, шаровые, карданные, шарниры равных угловых скоростей, подшипниковые, цепные и упругие шарнирные соединения.

Шарнирный механизм — механизм, звенья которого образуют вращательные кинематические пары, то есть шарниры^[23]. По виду движения звеньев различают плоские, сферические и пространственные шарнирные механизмы.

В плоском шарнирном механизме оси шарниров параллельны, поэтому звенья совершают плоскопараллельное движение. Простейшим плоским шарнирным механизмом является шарнирный четырёхзвенник. В сферическом шарнирном механизме оси шарниров пересекаются в одной точке; частным случаем такой схемы является карданный механизм. В пространственном шарнирном механизме оси вращательных пар могут скрещиваться под различными углами^[23].

По назначению шарнирные механизмы могут использоваться для перемещения рабочего звена из одного положения в другое, для направления точки звена по заданной траектории, для передачи движения по заданному закону или для движения с остановками. Такие механизмы применяются в машинах-автоматах, подъёмно-транспортном оборудовании, сельскохозяйственных машинах, приборных устройствах, робототехнике и транспортных системах^[23].

В учебных и расчётных задачах часто используется идеальный шарнир. Он считается:

• абсолютно жёстким в направлениях запрещённых перемещений;
• свободным от трения в разрешённом движении;
• не имеющим зазора и люфта;
• не передающим момента вокруг разрешённой оси;
• не имеющим собственной массы, если масса узла несущественна для задачи.

Такая модель позволяет отделить геометрию движения от конструктивных деталей. Однако реальный шарнир имеет конечные размеры и работает в условиях контактных давлений, трения, износа, смазки, нагрева, усталостного нагружения и технологических отклонений. Поэтому при проектировании шарнирных узлов учитывают не только кинематику, но и критерии работоспособности деталей машин.

К основным критериям работоспособности деталей относятся прочность, жёсткость, износостойкость, виброустойчивость, теплостойкость, коррозионная стойкость и точность^[24]. Для шарнира эти критерии особенно важны, поскольку его поверхности часто испытывают переменные нагрузки, локальный контакт, трение скольжения или качения и влияние смазочного материала.

Идеальный шарнир является не свойством реального узла, а выбранной расчётной схемой. При общем расчёте конструкции допустимо заменить распределённое контактное взаимодействие сосредоточенной реакцией, но при расчёте самого шарнирного узла — пальца, отверстия, втулки или проушины — необходимо переходить к более детальной модели, учитывающей конечную площадь контакта и напряжённое состояние материала^[25].

В сопротивлении материалов исследование реального объекта начинается с выбора расчётной схемы. При этом устанавливают, какие особенности объекта существенны для данной задачи, а какими можно пренебречь. Один и тот же реальный шарнирный узел может описываться разными схемами: как идеальная опора при общем расчёте балки, как упругая связь при расчёте перемещений или как деталь конечных размеров при расчёте пальца, проушины и зоны контакта^[25].

В глобальном расчёте конструкции шарнирная реакция часто заменяется сосредоточенной силой, приложенной в точке или в условном центре шарнира. Такая замена допустима, если размеры контактной области малы по сравнению с размерами рассматриваемого элемента и если изучается работа конструкции в целом. Однако при локальном расчёте самого шарнирного узла введение сосредоточенной силы становится недостаточным: нагрузка фактически передаётся по конечной площадке контакта, поэтому необходимо учитывать смятие, срез, изгиб пальца, распределение контактных давлений и возможную концентрацию напряжений^[25][26].

Таким образом, шарнир занимает промежуточное положение между идеальной геометрической связью и реальным деформируемым узлом. В зависимости от цели расчёта он может быть представлен как:

• точечная опора, если требуется определить реакции и эпюры внутренних усилий;
• внутренняя связь, если шарнир соединяет части одной балки, рамы или стержневой системы;
• контактная пара, если анализируется прочность пальца, втулки, отверстия или проушины;
• упругая связь, если учитываются податливость, температурные деформации, монтажные несовпадения или статическая неопределимость системы.

Реакция шарнира — это сила или система сил, с помощью которой шарнир действует на соединённое тело. Направление и число неизвестных реакций определяются видом связи.

Для плоского цилиндрического шарнира реакцию обычно представляют двумя компонентами:

${\displaystyle R_{A}=X_{A}\mathbf {i} +Y_{A}\mathbf {j} }$,

где ${\displaystyle X_{A}}$ и ${\displaystyle Y_{A}}$ — неизвестные составляющие реакции в точке ${\displaystyle A}$. Их находят из условий равновесия:

${\displaystyle \sum F_{x}=0,\qquad \sum F_{y}=0,\qquad \sum M=0.}$

Для пространственного сферического шарнира реакция имеет три составляющие:

${\displaystyle R_{A}=X_{A}\mathbf {i} +Y_{A}\mathbf {j} +Z_{A}\mathbf {k} }$.

Если шарнир идеальный и не препятствует поворотам, реактивные моменты относительно разрешённых осей не вводятся. Если же в реальном узле имеется трение, перекос, заедание или конструктивный ограничитель, в модели может появляться дополнительный момент сопротивления^[2][3].

В сопротивлении материалов различие между внешними и внутренними силами зависит от того, где проведена граница рассматриваемого объекта. Если шарнирная опора не включена в расчётное тело, её действие заменяют внешними реакциями. Если же в объект включают сам шарнирный узел или соседнее звено, те же силы становятся внутренними силами взаимодействия частей конструкции^[27].

Для выявления внутренних усилий применяется метод сечений. После мысленного рассечения стержня система внутренних сил в сечении приводится к главному вектору и главному моменту. Их проекции образуют шесть внутренних силовых факторов: продольную силу ${\displaystyle N}$, поперечные силы ${\displaystyle Q_{x}}$ и ${\displaystyle Q_{y}}$, крутящий момент ${\displaystyle M_{k}}$ и изгибающие моменты ${\displaystyle M_{x}}$ и ${\displaystyle M_{y}}$^[27].

Для шарнирных систем это важно потому, что идеальный шарнир не передаёт изгибающий момент относительно разрешённого поворота, но стержни и элементы, примыкающие к шарниру, могут испытывать растяжение, сжатие, срез, изгиб или их сочетание.

Передача сил в реальном шарнире происходит через сопряжённые поверхности. В пальцевом шарнире нагрузка передаётся от пальца к втулке или проушине через конечную площадку контакта. В первом приближении среднее контактное напряжение, или напряжение смятия, можно оценить как:

${\displaystyle \sigma _{H}={\frac {F_{N}}{A}},}$

где ${\displaystyle F_{N}}$ — нормальная сила, а ${\displaystyle A}$ — номинальная площадь контакта. Такая расчётная схема применяется для приближённой оценки неподвижных и подвижных сопряжений с контактом по площади^[26].

Если первоначальный контакт происходит по линии или в точке, под нагрузкой образуется малая площадка контакта, а напряжения становятся существенно больше средних. Для таких задач применяются решения контактной механики, в частности формулы Герца. При контакте двух цилиндров с параллельными осями под нагрузкой образуется полоска контакта, а наибольшие контактные напряжения возникают в тонком поверхностном слое материала^[26].

Для шарниров это означает, что долговечность узла часто определяется не только общей прочностью пальца или корпуса, но и состоянием поверхностного слоя: твёрдостью, шероховатостью, наличием смазки, термической или химико-термической обработкой, коррозионной защитой и загрязнением контактной зоны.

В идеальной механике шарнир обычно считается свободным от трения. В реальном механизме трение может быть основным фактором, определяющим потери энергии, нагрев, износ, вибрации и необходимость обслуживания. Различают сухое, граничное, смешанное и жидкостное трение. В шарнирах с малой скоростью и большой нагрузкой часто реализуются режимы граничного или смешанного трения^[24].

Износ шарнира приводит к увеличению зазора, появлению ударных нагрузок, ухудшению точности движения, росту шума и вибрации. В ответственных узлах применяют закалённые или цементированные пальцы, втулки из антифрикционных материалов, защитные покрытия, смазочные каналы, уплотнения и устройства регулировки зазоров.

В цепных передачах смазка шарниров особенно важна. В расчёте цепной передачи учитываются условия смазывания, динамичность нагрузки, межосевое расстояние, угол наклона передачи, режим работы и температура^[28].

В сопротивлении материалов шарнир чаще всего рассматривается как тип опоры, внутреннего соединения или особого сечения, влияющего на распределение внутренних усилий. Идеальная шарнирная опора допускает поворот сечения, поэтому изгибающий момент в такой опоре принимают равным нулю, если в опоре не приложен внешний момент. Это существенно отличает шарнир от жёсткой заделки, где поворот сечения запрещён и возникает реактивный момент^[5].

В расчётах балок применяются следующие модели:

• шарнирно-неподвижная опора — две реакции в плоской задаче;
• шарнирно-подвижная опора — одна реакция;
• жёсткая заделка — две реакции и момент в плоской задаче;
• внутренний шарнир — передача поперечной и продольной силы без передачи изгибающего момента.

С точки зрения прочности шарнирный узел может разрушаться по нескольким схемам: срез пальца, смятие отверстий, усталостная трещина у концентратора напряжений, износ контактных поверхностей, потеря устойчивости тонких элементов или разрушение сварного, болтового или заклёпочного крепления проушины. Поэтому расчёт шарнира обычно сочетает методы статики, сопротивления материалов, контактной механики и деталей машин^[5][26].

Шарнирный стержень — стержень, присоединённый к другим элементам шарнирами на концах. Если внешние силы приложены только в шарнирах, то такой стержень является двухсиловым элементом: силы на его концах направлены вдоль одной прямой, проходящей через ось стержня. Следовательно, он работает преимущественно на растяжение или сжатие^[2][3].

Это свойство лежит в основе расчёта ферм. В идеальной ферме узлы считаются шарнирными, а стержни — прямыми и нагруженными только в узлах. Тогда изгибом стержней в первом приближении пренебрегают, а внутренние усилия определяют методами вырезания узлов или сечений.

В реальных фермах узлы не всегда являются идеальными шарнирами: сварные, болтовые и заклёпочные соединения обладают конечной жёсткостью, а оси стержней могут иметь эксцентриситеты. Поэтому инженерная модель выбирается в зависимости от требуемой точности и конструктивного исполнения.

В кинематике шарнир задаёт траектории, скорости и ускорения звеньев. Для вращательной пары относительная угловая скорость направлена вдоль оси шарнира:

${\displaystyle {\boldsymbol {\omega }}_{rel}={\dot {\varphi }}\,\mathbf {e} ,}$

где ${\displaystyle \varphi }$ — угол поворота, а ${\displaystyle \mathbf {e} }$ — единичный вектор оси вращения. Если точка тела имеет радиус-вектор ${\displaystyle \mathbf {r} }$ относительно оси, её скорость при вращении определяется выражением:

${\displaystyle \mathbf {v} ={\boldsymbol {\omega }}\times \mathbf {r} .}$

Шарниры входят в состав кинематических цепей. Открытые цепи характерны для промышленных манипуляторов, экскаваторов, подъёмных стрел и биомеханических моделей конечностей. Замкнутые цепи встречаются в четырёхзвенниках, кривошипно-шатунных механизмах, параллельных роботах и подвесках^[7].

В динамике шарнирные связи описываются уравнениями ограничений:

${\displaystyle \Phi (q,t)=0,}$

где ${\displaystyle q}$ — обобщённые координаты системы. Если ограничения идеальны, реакции связей не совершают работы на допустимых виртуальных перемещениях. В аналитической механике реакции можно исключить выбором независимых обобщённых координат или учесть через множители Лагранжа^[12][8][13].

В вычислительной динамике многотельных систем шарнир задаётся как набор алгебраических ограничений. Общая форма уравнений движения может быть записана как:

${\displaystyle M(q){\ddot {q}}+h(q,{\dot {q}},t)=Q+\Phi _{q}^{T}\lambda ,}$

где ${\displaystyle M(q)}$ — матрица масс, ${\displaystyle h}$ — совокупность инерционных, гироскопических и потенциальных членов, ${\displaystyle Q}$ — обобщённые силы, ${\displaystyle \Phi _{q}}$ — матрица производных ограничений, а ${\displaystyle \lambda }$ — множители Лагранжа, связанные с реакциями связей^[30].

В деталях машин шарнир рассматривается не только как кинематическая схема, но и как узел, имеющий материал, форму, размеры, посадки, смазку, технологию изготовления и ресурс. К деталям и узлам общемашиностроительного применения относятся соединения, передачи, подшипники, муфты, смазочные и уплотнительные устройства, упругие элементы и корпусные детали; шарнирные узлы могут входить почти во все эти группы^[4].

Материал шарнира выбирают по основному критерию работоспособности. Для пальцев и осей применяют углеродистые и легированные стали, часто с термической или химико-термической обработкой. Для втулок и вкладышей используют бронзы, баббиты, антифрикционные чугуны, полимеры и композиционные материалы. В коррозионных средах применяют защитные покрытия, нержавеющие стали или специальные материалы^[24].

Долговечность шарнира повышают за счёт увеличения площади контакта, уменьшения концентрации напряжений, применения заменяемых втулок, упрочнения поверхностного слоя, подвода смазки, защиты от загрязнения, ограничения перекоса, повышения точности изготовления и подбора посадок с учётом температуры и режима работы. Точность изготовления и сборки важна не только для геометрии механизма, но и для ресурса шарнира^[24].

На кинематических и расчётных схемах шарниры изображаются условными графическими обозначениями. В отечественной конструкторской документации условные обозначения элементов машин и механизмов, а также характера и направления движения регламентировались стандартами ЕСКД, в частности ГОСТ 2.770-68 «ЕСКД. Обозначения условные графические в схемах. Элементы кинематики»^[31].

На плоских схемах шарнир часто показывают малой окружностью в месте соединения звеньев. Шарнирно-неподвижную опору изображают как опору, закреплённую на основании, а шарнирно-подвижную — как опору на катках или с указанием разрешённого перемещения. В кинематических схемах карданное соединение, подшипники, валы, направляющие и другие элементы имеют специальные условные обозначения^[31].

Шарниры применяются в большом числе физических и технических систем:

• в маятниках — как модель оси вращения, вокруг которой тело совершает колебательное движение под действием силы тяжести или упругих сил;
• в рычагах — как опорные и соединительные узлы, позволяющие звену поворачиваться относительно неподвижной точки или другого звена;
• в фермах — как идеализированные узлы стержневых систем, благодаря которым стержни в расчётной схеме работают преимущественно на растяжение или сжатие;
• в кривошипно-шатунных механизмах — как вращательные пары, соединяющие кривошип, шатун и ползун и обеспечивающие преобразование вращательного движения в поступательное или наоборот;
• в карданных передачах — как универсальные шарниры, передающие вращение между валами, оси которых расположены под углом;
• в шарнирах равных угловых скоростей — как синхронные шарнирные соединения автомобильных приводов, позволяющие передавать крутящий момент при повороте управляемого колеса и ходе подвески^[21][22];
• в подвесках автомобилей — как шаровые опоры, сайлентблоки и рычажные соединения, обеспечивающие заданное перемещение колеса относительно кузова или рамы;
• в промышленных роботах — как оси вращения звеньев манипулятора, определяющие число степеней свободы, рабочую зону и возможные траектории движения исполнительного органа^[17];
• в биомеханике — как приближённые модели суставов, позволяющие описывать движение конечностей, позвоночника и других звеньев опорно-двигательной системы;
• в цепных передачах — как шарниры звеньев цепи, обеспечивающие огибание звёздочек и передачу тягового усилия между ведущим и ведомым валами^[28];
• в строительных конструкциях — как опорные и внутренние шарниры, позволяющие задавать расчётную схему балок, рам, арок и ферм и управлять распределением внутренних усилий^[5];
• в подъёмно-транспортных машинах — как соединения стрел, тяг, рычагов, захватов и механизмов изменения вылета, где требуется передавать большие усилия при относительном повороте звеньев;

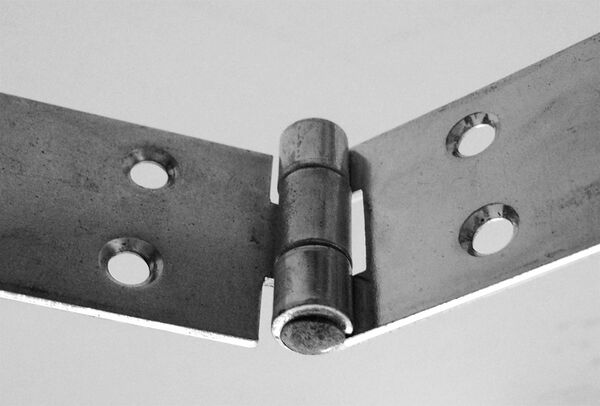

• в дверных, люковых и крышечных устройствах — как петли, обеспечивающие поворот створки, крышки или панели вокруг фиксированной оси;
• в приборных и точных механизмах — как малогабаритные оси, опоры и упругие шарниры, применяемые для получения малых управляемых перемещений при повышенных требованиях к точности.

Идеальная шарнирная модель является удобным приближением, но она описывает не реальный узел, а выбранную расчётную схему. В такой модели шарнир считается геометрической связью, которая передаёт реакции, но не имеет собственных размеров, трения, износа и деформаций. При переходе к расчёту реальной конструкции эти допущения необходимо проверять, поскольку фактическое поведение шарнирного узла может заметно отличаться от идеализированного.

Идеальная шарнирная модель не учитывает следующие факторы:

• Трение. В идеальном шарнире поворот считается свободным, однако в реальном узле трение создаёт момент сопротивления, вызывает потери энергии, нагрев и может изменять распределение усилий^[24].
• Люфт и зазоры. Реальные шарниры обычно имеют технологические или эксплуатационные зазоры, из-за которых возможны удары, вибрации, шум и снижение точности движения.
• Изнашивание. При многократном относительном движении контактные поверхности пальца, втулки, проушины или подшипника постепенно изнашиваются, что увеличивает зазор и снижает ресурс узла^[24].
• Контактные деформации. В идеальной модели контакт часто заменяется точкой или линией, но в реальности нагрузка вызывает местные упругие деформации и образование конечной площадки контакта^[26].
• Конечные размеры контактной зоны. Усилие не может передаваться через математическую точку: оно распределяется по некоторой поверхности, размеры и форма которой зависят от геометрии деталей, материала и величины нагрузки^[25][26].
• Невозможность передачи усилия в математической точке. Сосредоточенная сила является расчётной идеализацией, допустимой при анализе конструкции в целом, но при расчёте самого шарнирного узла её необходимо заменять распределённой нагрузкой^[25].
• Местные напряжения в проушине, пальце и втулке. Даже если в общей расчётной схеме шарнир представлен одной точкой, в реальном узле возникают напряжения смятия, среза, изгиба и контактные напряжения, определяющие прочность соединения^[26].
• Упругая податливость деталей. Реальные элементы шарнира деформируются под нагрузкой, поэтому точка соединения может смещаться, а жёсткость узла может влиять на перемещения и собственные частоты системы^[5].
• Перекос осей. Несоосность пальца, втулки, подшипника или соединяемых звеньев приводит к неравномерному распределению давления, повышенному износу и появлению дополнительных изгибающих моментов.
• Ударные нагрузки. При наличии зазоров, резком изменении направления движения или неравномерной работе механизма в шарнире могут возникать кратковременные ударные силы, значительно превышающие статические нагрузки.
• Влияние смазки. Смазочный материал уменьшает трение и износ, но его эффективность зависит от режима движения, температуры, загрязнения, давления в контакте и способа подвода смазки^[28].
• Нагрев. Трение, высокие скорости и внешняя температура могут вызывать нагрев шарнира, изменение вязкости смазки, тепловое расширение деталей и уменьшение зазоров.
• Коррозия. Влага, агрессивная среда и нарушение защитных покрытий могут вызывать коррозионное повреждение контактных поверхностей, ухудшая подвижность и снижая прочность узла^[24].
• Усталостное разрушение. При переменных нагрузках в пальцах, проушинах, втулках и соседних деталях могут развиваться усталостные трещины, особенно в местах концентрации напряжений.
• Технологические отклонения формы и размеров. Погрешности изготовления, отклонения посадок, овальность отверстий и шероховатость поверхностей влияют на фактический зазор, контактные давления и долговечность шарнира.
• Внутренние усилия от температурных деформаций. В статически неопределимых шарнирных системах изменение температуры отдельных элементов может вызывать дополнительные внутренние усилия даже без внешней нагрузки^[19].
• Начальные напряжения от монтажных несовпадений. Если при сборке шарнирные отверстия, оси или стержни принудительно совмещаются, в системе могут возникнуть начальные напряжения и реакции, не связанные с эксплуатационной нагрузкой^[19].
• Перераспределение усилий в статически неопределимых шарнирных системах. В системах с лишними связями усилия зависят не только от уравнений равновесия, но и от жёсткости элементов, деформаций, температурных воздействий и условий совместности перемещений^[19].

Поэтому выбор шарнирной модели должен соответствовать цели расчёта. Если требуется определить реакции опор или общую форму эпюр в балке, идеальный шарнир обычно достаточен. Если же рассматривается прочность самого шарнирного соединения, такая модель должна быть уточнена: распределённая контактная нагрузка не может быть безоговорочно заменена сосредоточенной силой, а реальная деталь должна рассчитываться как деформируемое тело конечных размеров^[25][27].

В инженерной практике степень детализации модели выбирают по уровню ответственности конструкции. Для предварительного расчёта механизма может быть достаточно идеального шарнира, для расчёта несущей способности требуется учёт внутренних усилий и контактных напряжений, а для оценки ресурса ответственного узла необходимо учитывать износ, смазку, усталость, температурные эффекты и фактические условия эксплуатации.
