Призма (геометрия)

Множество однородных призм
Множество однородных призм

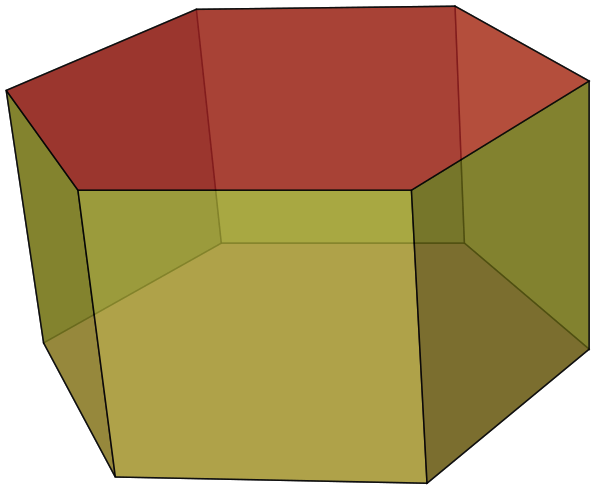

	; Шестиугольная призма
Тип	Однородный многогранник
Свойства	вершинно транзитивный; выпуклый многогранник
Комбинаторика
	3n ребра; 2n вершины
Грани	Всего - 2+n; 2{n}; n {4}
Конфигурация вершины	4.4.n
Двойственный многогранник	Бипирамида
	Развёртка
Классификация
Символ Шлефли	{n}×{} or t{2, n}
Диаграмма Дынкина
Группа симметрии	Диэдральная симметрия в трёхмерном пространстве, [n,2], (*n22), порядок 4n
	Медиафайлы на РУВИКИ.Медиа

Подготовка

Поможем подготовиться к экзаменам ЕГЭ/ОГЭ

Проведена экспертиза
Российской академией наук
Материалы для подготовки к ЕГЭ/ОГЭ

При́зма (лат. prisma от др.-греч. πρίσμα «нечто отпиленное») — многогранник, две грани которого являются конгруэнтными (равными) многоугольниками, лежащими в параллельных плоскостях, а остальные грани — параллелограммами, имеющими общие стороны с этими многоугольниками. Эти параллелограммы называются боковыми гранями призмы, а оставшиеся два многоугольника называются её основаниями.

Многоугольник, лежащий в основании, определяет название призмы: треугольник — треугольная призма, четырёхугольник — четырёхугольная; пятиугольник — пятиугольная (пентапризма) и т. д.

Призма является частным случаем цилиндра в общем смысле (некругового).

Элементы призмы[править | править код]

Название	Определение	Обозначения на чертеже	Чертеж
Основания	Две грани, являющиеся конгруэнтными многоугольниками, лежащими в параллельных друг другу плоскостях.	$ABCDE$ , $KLMNP$
Боковые грани	Все грани, кроме оснований. Каждая боковая грань обязательно является параллелограммом.	$ABLK$ , $BCML$ , $CDNM$ , $DEPN$ , $EAKP$
Боковая поверхность	Объединение боковых граней.
Полная поверхность	Объединение оснований и боковой поверхности.
Боковые рёбра	Общие стороны боковых граней.	$AK$ , $BL$ , $CM$ , $DN$ , $EP$
Высота	Отрезок, соединяющий плоскости, в которых лежат основания призмы и перпендикулярный этим плоскостям.	$KR$
Диагональ	Отрезок, соединяющий две вершины призмы, не принадлежащие одной грани.	$BP$
Диагональная плоскость	Плоскость, проходящая через боковое ребро призмы и диагональ основания.	$EBP$
Диагональное сечение	Пересечение призмы и диагональной плоскости. В сечении образуется параллелограмм, в том числе его частные случаи — ромб, прямоугольник, квадрат.	$EBLP$
Перпендикулярное (ортогональное) сечение	Пересечение призмы и плоскости, перпендикулярной её боковому ребру.

Свойства призмы[править | править код]

Основания призмы являются равными многоугольниками.
Боковые грани призмы являются параллелограммами.
Боковые рёбра призмы параллельны и равны.
Объём призмы равен произведению её высоты на площадь основания:

V=S\cdot h

Объём призмы с правильным n-угольным основанием равен

V={\frac {n}{4}}hs^{2}\mathrm {ctg} {\frac {\pi }{n}}

(здесь s — длина стороны многоугольника).

Площадь полной поверхности призмы равна сумме площади её боковой поверхности и удвоенной площади основания.
Площадь боковой поверхности произвольной призмы $S=P\cdot l$ , где $P$ — периметр перпендикулярного сечения, $l$ — длина бокового ребра.
Площадь боковой поверхности прямой призмы $S=P\cdot h$ , где $P$ — периметр основания призмы, $h$ — высота призмы.
Площадь боковой поверхности прямой призмы с правильным n-угольным основанием равна

A={\frac {n}{2}}s^{2}\mathrm {ctg} {\frac {\pi }{n}}+nsh.

Перпендикулярное сечение перпендикулярно ко всем боковым рёбрам призмы.
Углы перпендикулярного сечения — это линейные углы двугранных углов при соответствующих боковых рёбрах.
Перпендикулярное сечение перпендикулярно ко всем боковым граням.
Двойственным многогранником прямой призмы является бипирамида.

Виды призм[править | править код]

Призма, основанием которой является параллелограмм, называется параллелепипедом.

Прямая призма — это призма, у которой боковые рёбра перпендикулярны плоскости основания, откуда следует, что все боковые грани являются прямоугольниками^[1].

Прямая прямоугольная призма называется также прямоугольным параллелепипедом. Символ Шлефли такой призмы — { }×{ }×{ }.

Правильная призма — это прямая призма, основанием которой является правильный многоугольник. Боковые грани правильной призмы — равные прямоугольники.

Правильная призма, боковые грани которой являются квадратами (высота которой равна стороне основания), является полуправильным многогранником. Символ Шлефли такой призмы — t{2,p}.

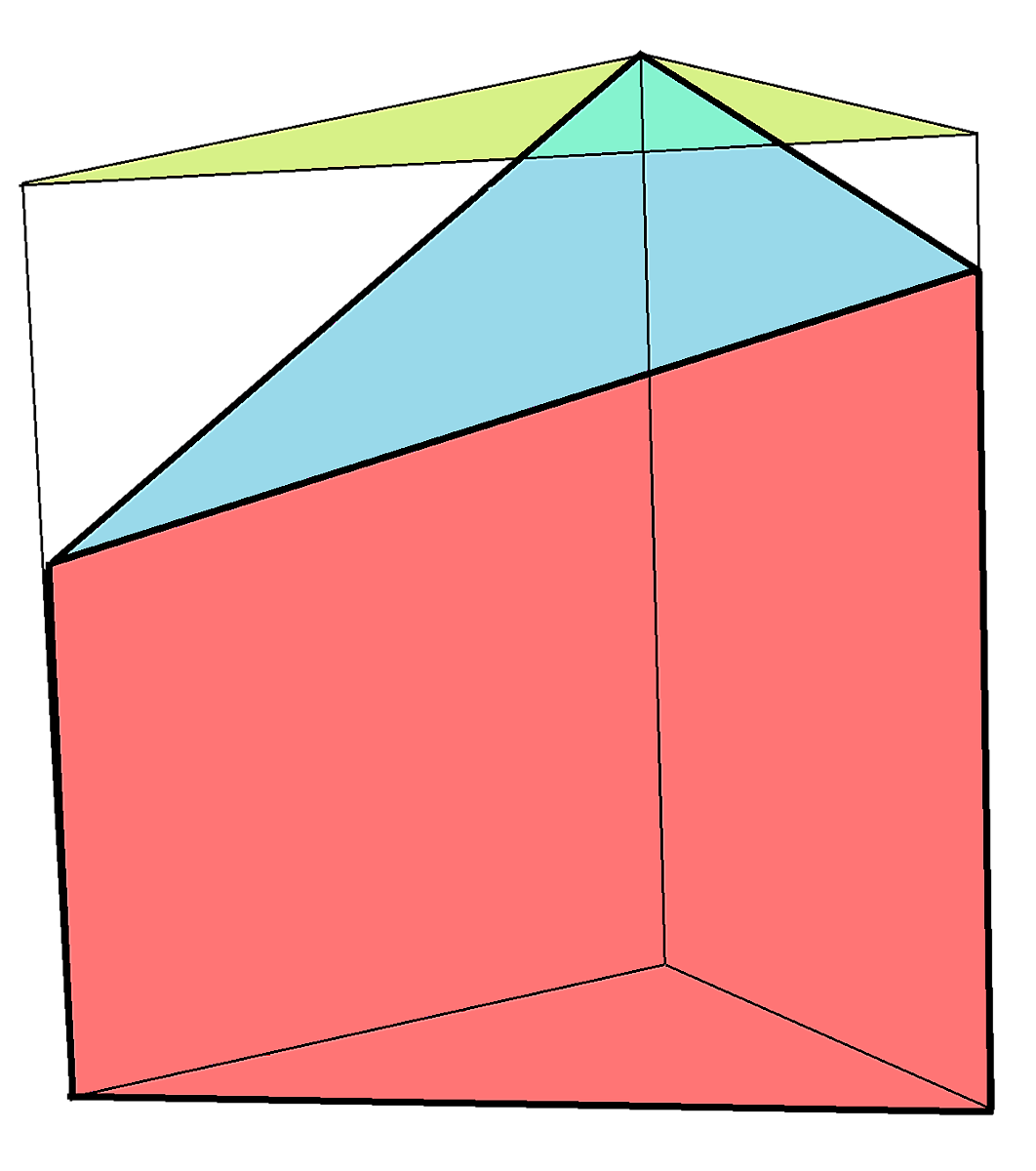

Усечённая треугольная призма

Прямые призмы с правильными основаниями и одинаковыми длинами рёбер образуют одну из двух бесконечных последовательностей полуправильных многогранников (другую последовательность образуют антипризмы).

Наклонными называются призмы, рёбра которых не перпендикулярны плоскости основания.

Усечённая призма — многогранник, который отсекается от призмы непараллельной основанию плоскостью^[2]. Усечённая призма сама призмой не является.

Диаграммы Шлегеля[править | править код]

Треугольная призма	4-угольная призма	5-угольная призма	6-угольная призма	7-угольная призма	8-угольная призма

Симметрия[править | править код]

Группой симметрии прямой n-угольной призмы с правильным основанием является группа D_nh порядка 4n, за исключением куба, который имеет группу симметрии Октаэдральная симметрия порядка 48, содержащую три версии D_4h в качестве подгрупп. Группой вращений является D_n порядка 2n, за исключением случая куба, для которого группой вращений является группа Октаэдральная симметрия порядка 24, имеющая три версии D₄ в качестве подгрупп.

Группа симметрии D_nh включает центральную симметрию в том и только в том случае, когда n чётно.

Обобщения[править | править код]

Призматические многогранники[править | править код]

Призматический многогранник — это обобщение призмы в пространствах размерности 4 и выше. n-мерный призматический многогранник конструируется из двух (n − 1)-мерных многогранников, перенесённых в следующую размерность.

Элементы призматического n-мерного многогранника удваиваются из элементов (n − 1)-мерного многогранника, затем создаются новые элементы следующего уровня.

Возьмём n-мерный многогранник с элементами $f_{i}$ (i-мерная грань, i = 0, …, n). Призматический ( $n+1$ )-мерный многогранник будет иметь $2f_{i}+f_{-1}$ элементов размерности i (при $f_{-1}=0$ , $f_{n}=1$ ).

По размерностям:

Берём многоугольник с n вершинами и n сторонами. Получим призму с 2n вершинами, 3n рёбрами и $2+n$ гранями.
Берём многогранник с v вершинами, e рёбрами и f гранями. Получаем (4-мерную) призму с 2v вершинами, $2e+v$ рёбрами, $2f+e$ гранями и $2+f$ ячейками.
Берём 4-мерный многогранник с v вершинами, e рёбрами, f гранями и c ячейками. Получаем (5-мерную) призму с 2v вершинами, $2e+v$ рёбрами, $2f+e$ (2-мерными) гранями, $2c+f$ ячейками и $2+c$ гиперячейками.

Однородные призматические многогранники[править | править код]

Правильный n-многогранник, представленный символом Шлефли {p, q, ..., t}, может образовать однородный призматический многогранник размерности (n + 1), представленный прямым произведением двух символов Шлефли: {p, q, ..., t}×{}.

По размерностям:

Призма из 0-мерного многогранника — это отрезок, представленный пустым символом Шлефли {}.
Призма из 1-мерного многогранника — это прямоугольник, полученный из двух отрезков. Эта призма представляется как произведение символов Шлефли {}×{}. Если призма является квадратом, запись можно сократить: {}×{} = {4}.
- Пример: Квадрат, {}×{}, два параллельных отрезка, соединённые двумя другими отрезками, сторонами.
многоугольная призма — это 3-мерная призма, полученная из двух многоугольников (один получен параллельным переносом другого), которые связаны прямоугольниками. Из правильного многоугольника {p} можно получить однородную n-угольную призму, представленную произведением {p}×{}. Если p = 4, призма становится кубом: {4}×{} = {4, 3}.
- Пример: Пятиугольная призма, {5}×{}, два параллельных пятиугольника связаны пятью прямоугольными сторонами.
4-мерная призма, полученная из двух многогранников (один получен параллельным переносом другого), со связывающими 3-мерными призматическими ячейками. Из правильного многогранника {p, q} можно получить однородную 4-мерную призму, представленную произведением {p, q}×{}. Если многогранник является кубом и стороны призмы тоже кубы, призма превращается в тессеракт: {4, 3}×{} = {4, 3, 3}.
- Пример: додекаэдральная призма, {5, 3}×{}, два параллельных додекаэдра, соединённых 12 пятиугольными призмами (сторонами).
…

Призматические многогранники более высоких размерностей также существуют как прямые произведения двух любых многогранников. Размерность призматического многогранника равна произведению размерностей элементов произведения. Первый пример такого произведения существует в 4-мерном пространстве и называется дуопризмами, которые получаются произведением двух многоугольников. Правильные дуопризмы представляются символом {p}×{q}.

Семейство правильных призм
Конфигурация	3.4.4	4.4.4	5.4.4	6.4.4	7.4.4	8.4.4	9.4.4	10.4.4	11.4.4	12.4.4	17.4.4	∞.4.4
Многоугольник
Мозаика

Скрученная призма и антипризма[править | править код]

Скрученная призма — это невыпуклый призматический многогранник, полученный из однородной q-угольной путём деления боковых граней диагональю и вращения верхнего основания, обычно на угол ${\frac {\pi }{q}}$ радиан ( ${\frac {180}{q}}$ градусов), в направлении, при котором стороны становятся вогнутыми^[3]^[4].

Скрученная призма не может быть разбита на тетраэдры без введения новых вершин. Простейший пример с треугольными основаниями называется многогранником Шёнхардта.

Скрученная призма топологически идентична антипризме, но имеет половину симметрий: D_n, [n,2]⁺, порядка 2n. Эту призму можно рассматривать как выпуклую антипризму, у которой удалены тетраэдры между парами треугольников.

Треугольная	Четырёхугольные		12-угольная
Многогранник Шёнхардта	Скрученная квадратная антипризма	Квадратная антипризма	Скрученная двенадцатиугольная антипризма

Связанные многогранники и мозаики[править | править код]

Семейство правильных призм
Конфигурация	3.4.4	4.4.4	5.4.4	6.4.4	7.4.4	8.4.4	9.4.4	10.4.4	11.4.4	12.4.4	17.4.4	∞.4.4
Многоугольник
Мозаика

Семейство выпуклых куполов
n	2	3	4	5	6
Название	{2} \|\| t{2}	{3} \|\| t{3}	{4} \|\| t{4}	{5} \|\| t{5}	{6} \|\| t{6}
Купол	Диагональный купол	Трёхскатный купол	Четырёхскатный купол	Пятискатный купол	Шестискатный купол (плоский)
Связанные однородные многогранники	Треугольная призма	Кубооктаэдр	Ромбокубо- октаэдр	Ромбоикосо- додекаэдр	Ромботри- шестиугольная мозаика

Симметрии[править | править код]

Призмы топологически являются частью последовательности однородных усечённых многогранников с конфигурациями вершин (3.2n.2n) и [n,3].

Варианты симметрии *n32 усечённых мозаик: 3.2n.2n
Симметрия *n32 [n,3]	Сферическая				Евклидова	Компактная гиперболич.		Параком- пактная	Некомпактная гиперболич.
Симметрия *n32 [n,3]	*232 [2,3]	*332 [3,3]	*432 [4,3]	*532 [5,3]	*632 [6,3]	*732 [7,3]	*832 [8,3]...	*∞32 [∞,3]	[12i,3]	[9i,3]	[6i,3]
Усечённые фигуры
Конфигурация	3.4.4	3.6.6	3.8.8	3.10.10	Усечённая шестиугольная мозаика	Усечённая семиугольная мозаика	Усечённая восьмиугольная мозаика	Усечённая бесконечноугольная мозаика	3.24i.24i	3.18i.18i	3.12i.12i
Разделённые фигуры
Конфигурация	V3.4.4	V3.6.6	V3.8.8	V3.10.10	Разделённая треугольная мозаика	Усечённая семиугольная мозаика	V3.16.16	V3.∞.∞

Призмы топологически являются частью последовательности скошенных многогранников с вершинными фигурами (3.4.n.4) и мозаик на гиперболической плоскости. Эти вершинно транзитивные фигуры имеют (*n32) зеркальную симметрию.

Варианты симметрии *n42 расширенных мозаик: 3.4.n.4
Симметрия *n32 [n,3]	Сферическая				Евклидова	Компактная гиперболическая		Паракомпактная
Симметрия *n32 [n,3]	*232 [2,3]	*332 [3,3]	*432 [4,3]	*532 [5,3]	*632 [6,3]	*732 [7,3]	*832 [8,3]...	*∞32 [∞,3]
Фигура
Конфигурация	3.4.2.4	3.4.3.4	3.4.4.4	3.4.5.4	Ромботришестиугольная мозаика	Ромботрисемиугольная мозаика	Ромботривосьмиугольная мозаика	Ромботрибесконечноугольная мозаика

Соединение многогранников[править | править код]

Существует 4 однородных соединения треугольных призм:

Соединение четырёх треугольных призм, соединение восьми треугольных призм, соединение десяти треугольных призм, соединение двенадцати треугольных призм.

Соты[править | править код]

Существует 9 однородных сот, включающих ячейки в виде треугольных призм:

Связанные многогранники[править | править код]

Треугольная призма является первым многогранником в ряду полуправильных многогранников. Каждый последующий однородный многогранник содержит в качестве вершинной фигуры предыдущий многогранник. Торольд Госсет идентифицировал эту серию в 1900 как содержащую все фасеты правильных многомерных многогранников, все симплексы и ортоплексы (правильные треугольники и квадраты для случая треугольных призм). В нотации Коксетера треугольная призма задаётся символом −1₂₁.

Тела k 21 в пространстве размерности n
Пространство	Конечное						Евклидово	Гиперболическое
En (алгебра Ли)	3	4	5	6	7	8	9	10
Группа Коксетера	E₃=A₂A₁	E₄=A₄	E₅=D₅	E₆	E₇ (математика)	E₈	E₉ = Ẽ₈ = E₈⁺	E₁₀ = T₈ = E₈⁺⁺
Диаграмма Коксетера
Симметрия	[3^−1,2,1]	[3^0,2,1]	[3^1,2,1]	[3^2,2,1]	[3^3,2,1]	[3^4,2,1]	[3^5,2,1]	[3^6,2,1]
Порядок	12	120	192	51 840	2 903 040	696 729 600	∞
Граф							-	-
Обозначение	−1₂₁	0₂₁	1₂₁	Многогранник 2 21	Многогранник 3 21	Многогранник 4 21	Многогранник 5 21	Многогранник 6 21

Четырёхмерное пространство[править | править код]

Треугольная призма служит ячейкой во множестве четырёхмерных однородных 4-мерных многогранников, включая:

тетраэдральная призма	октаэдральная призма	кубооктаэдральная призма	икосаэдральная призма	икосододекаэдральная призма	усечённая додекаэдральная призма

ромбоикоси- додекаэдральная призма	ромбокуб- октаэдральная призма	усечённая кубическая призма	плосконосая додекаэдральная призма	n-угольная антипризматическая призма

скошенный 5-ячейник	скошено-усечённый 5-ячейник	обструганный 5-ячейник	струг-усечённый 5-ячейник	скошенный тессеракт	скошено-усечённый тессеракт	обструганный тессеракт	струг-усечённый тессеракт

скошенный 24-ячейник	скошено-усечённый 24-ячейник	обструганный 24-ячейник	струг-усечённый 24-ячейник	скошенный 120-ячейник	скошено-усечённый 120-ячейник	обструганный 120-ячейник	струг-усечённый 120-ячейник
