БТР-70

БТР-70 — советский бронетранспортёр — боевая колёсная плавающая бронемашина для транспортировки личного состава мотострелковых подразделений и их огневой поддержки, в том числе и в условиях применения оружия массового поражения.

Боевая машина БТР-70 представляет собой плавающую, с круговым бронированием, восьмиколёсную с независимой подвеской, полноприводную машину, способную следовать за танками, с ходу преодолевать окопы, траншеи и водные преграды. Вооружение состоит из пулемёта КПВТ калибра 14,5 мм и пулемёта ПКТ калибра 7,62 мм.

Общие сведения
БТР-70
БТР-70
Классификация Бронетранспортёр
Боевая масса, т 11,5
Экипаж, чел. 2
Десант, чел. 8
История
Производитель Союз Советских Социалистических РеспубликРумыния
Годы производства с 1972
Годы эксплуатации с 1976
Основные операторы Союз Советских Социалистических РеспубликРоссияТуркменистан
Германская Демократическая РеспубликаВенгрияУкраина
Размеры
Длина корпуса, мм 7535
Ширина, мм 2800
Высота, мм 2235-2320
База, мм 4400
Колея, мм 2380
Клиренс, мм 475
Бронирование
Тип брони стальная катаная
Лоб корпуса, мм/град. 8-10
Борт корпуса, мм/град. 6
Корма корпуса, мм/град. 6
Лоб башни, мм/град. 6
Борт башни, мм/град. 6
Корма башни, мм/град. 6
Вооружение
Углы ВН, град. −5 — +30[1]
Углы ГН, град. 360
Дальность стрельбы, км 2 (КПВТ)
1,5 (ПКТ)
Прицелы ПП-61АМ
Пулемёты 1 × 14,5-мм КПВТ
1 × 7,62-мм ПКТ
Двигатель
Подвижность
Мощность двигателя, л. с. 2 × 120
Скорость по шоссе, км/ч 80
Скорость по пересечённой местности, км/ч 25-30 по грунтовым дорогам и колонным путям
Запас хода по шоссе, км 400-600
Запас хода по пересечённой местности, км 250-375 по грунтовым дорогам и колонным путям
Удельная мощность, л. с./т 20
Колёсная формула 8 × 8 / 4
Тип подвески индивидуальная торсионная с гидравлическими амортизаторами
Преодолеваемый подъём, град. 30
Преодолеваемая стенка, м 0,5
Преодолеваемый ров, м 2
Преодолеваемый брод, м идёт, скорость 9-10 км/ч

История создания

В целях повышения общих боевых и эксплуатационных параметров БТР-60 в конструкторском бюро Горьковского автомобильного завода на базе БТР-60ПБ был разработан новый бронетранспортёр. Работы велись под руководством главного конструктора И. С. Мухина. 21 августа 1972 года приказом Министерства обороны СССР № 0141 машина была принята на вооружение под обозначением БТР-70[2][3]. Впервые машина была рассекречена в июле 1977 года в ходе общевойсковых учений «Карпаты»[4].

Серийное производство

С 1976 года было развёрнуто серийное производство. Первоначально БМ выпускалась на Горьковском автомобильном заводе. С 1981 года производство было перенесено на Арзамасский завод автомобильных запчастей. Первая машина была выпущена 23 февраля 1981 года[3].

Описание конструкции

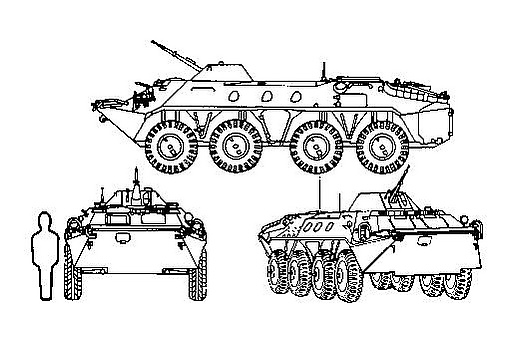

2 вида и рисунок БТР-70

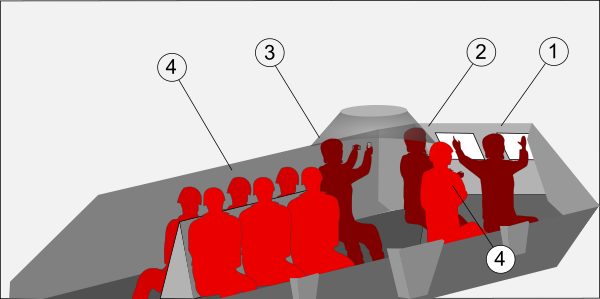

Размещение экипажа и десанта внутри защищённого пространства: 1 — командир, 2 — водитель, 3 — пулемётчик, 4 — стрелки

БТР-70 представляет собой плавающую боевую бронированную колёсную машину и предназначен для транспортирования и огневой поддержки мотострелковых подразделений[5].

Броневой корпус и башня

Корпус бронетранспортёра полностью герметичен, состоит из трёх отделений, сделан из стальных броневых листов и является несущей конструкцией, на которой установлены все агрегаты и механизмы машины[5].

Силовое отделение

В корме корпуса расположено отделение силовой установки, в которой установлены два двигателя, сцепление и коробка передач, которые смонтированы на одной раме. От остальных частей корпуса силовое отделение отгорожено перегородкой, в которой имеются люки для доступа к двигателям. Также в силовом отделении располагаются топливные баки, которые изолированы от остальных элементов отделения[6].

Боевое отделение

В средней части корпуса располагается боевое отделение, в котором размещена башенная установка, укладки с боекомплектом, приборы наблюдения и другое оборудование. Кроме того, в боевом отделении установлены два сдвоенных трёхместных и два одноместных сидения для размещения десанта[6].

Отделение управления

В передней части корпуса находится отделение управления, в котором расположены органы управления машиной, приборы наблюдения, лебёдка, радиостанция и рабочие места механика-водителя и командира[6].

Вооружение

В качестве основного вооружения используется 14,5-мм пулемёт КПВТ, наибольшая прицельная дальность стрельбы — 2 км. Возимый боекомплект составляет 500 патронов[7].

Дополнительно в башенной установке установлен спаренный с КПВТ 7,62-мм пулемёт ПКТ, дальность стрельбы которого составляет до 1,5 км. Возимый боекомплект — 2000 патронов[7].

Средства наблюдения и связи

В состав приборов наблюдения командира входят три прибора ТНПО-115 и один ТПКУ-2Б, для наблюдения в ночных условиях имеется ТКН-1С, на щитке которого установлен осветитель ОУ-3ГА-2М. У водителя установлены три ТНПО-115, а также имеется один ТПН-Б, для наблюдениях в ночных условиях установлен прибор ТВНО-2Б. В башенной установке находится прицел ПП-61АМ, а также прибор наблюдения ТНПТ-1. У десанта имеется семь лючков в корпусе для наблюдения, а также два прибора наблюдения ТНП-Б[8].

Для обеспечения внешней связи используется радиостанция Р-123МТ, которая размещена справа от места командира. Для внутренних переговоров используется переговорное устройство на трёх абонентов Р-124[9].

Двигатель и трансмиссия

В качестве силовой установки используются два карбюраторных двигателя ЗМЗ-4905 семейства ЗМЗ-53, суммарная мощность которых составляет 240 л. с.[8]

Трансмиссия имеет постояннозамкнутое, демпферное сцепление. Коробка передач — механическая, имеет четыре передних и одну заднюю передачу. На третьей и четвёртой передачах имеются синхронизаторы[10].

Ходовая часть

Ходовая часть колёсная, имеет 8 колёс размером 9—18" с разъёмными ободами. Шины колёс пневматические модификации К-58, размером 13,00—18", с возможностью регулирования давления в зависимости от дорожных условий[11].

Подвеска машины независимая рычажно-торсионная, в состав которой входят 8 торсионов, 16 рычагов подвески, а также 12 гидравлических амортизаторов двойного действия[11].

Водомётный движитель

БТР-70 плавающий и на нём установлен реактивный гидравлический водомёт, реактивная тяга которого создается водяным винтом по принципу обычных гребных винтов морских и речных судов. Скорость на плаву 10 - 12 км/час, запас хода на 12 часов[12].

Модификации

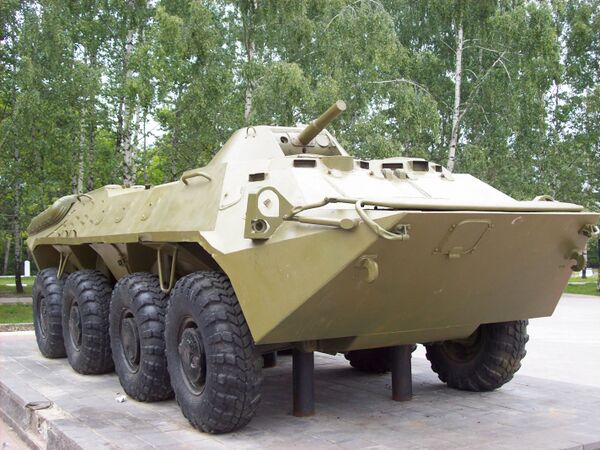

Мемориал Великой Отечественной войны на проспекте Гагарина в Нижнем Новгороде

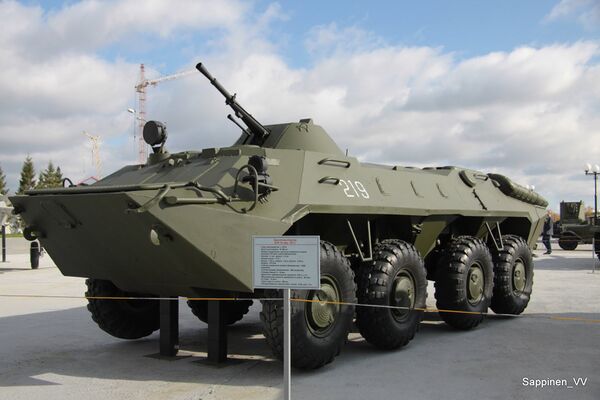

БТР-70 в Музее военной техники «Боевая слава Урала», г. Верхняя Пышма.

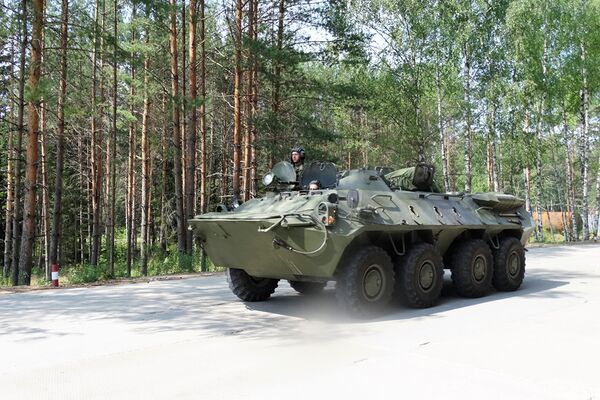

БТР-70М 54-й гвардейской ракетной дивизии на финальном этапе конкурса РВСН «Стратегическое многоборье»[13].
  • БТР-70КШМ — командно-штабная машина
  • БТР-70МС — машина радиосвязи. Отсутствует башня, установлены дополнительные радиостанции.
  • БТР-70М — модернизированный вариант БТР-70. Установлен дизельный двигатель КамАЗ-7403 мощностью 260 л. с., вместо двух бензиновых двигателей, а также агрегаты трансмиссии от БТР-80.
  • ТАВ-77 — румынская модификация.
  • БТР-70М — украинская модификация. Модернизация проводилась Харьковским конструкторским бюро машиностроения им. А. А. Морозова в рамках государственного оборонного заказа для оснащения миротворческих подразделений вооружённых сил Украины. Вместо двух бензиновых двигателей установлен многотопливный дизельный двигатель УТД-20 от БМП-1. Вооружение — 14,5-мм крупнокалиберный пулемёт КПВТ и 7,62-мм спаренный пулемёт ПКТ. Боковые люки — по типу БТР-80.
  • БТР-70 «Гром» — украинская модернизация, производимая Харьковским конструкторским бюро машиностроения имени А. А. Морозова. Установлены дизельный двигатель УТД-20 и боевой модуль «Гром»
  • БТР-70 КБА-2 — украинская модернизация, производимая Харьковским конструкторским бюро машиностроения имени А. А. Морозова. Установлены дизельный двигатель УТД-20 и 30-мм пушка КБА-2 вместо пулемета КПВТ. Боковые люки — по типу БТР-80
  • БТР-70Т — украинская модернизация. Установлены новые боковые люки десанта, как у БТР-80, радиостанция Р-173, два новых дизельных двигателя Д245.30Е2 суммарной мощностью 312 л. с., передние и задние габаритные фонари БТР-80, новые колёса с бескамерными шинами.
  • БТР-70ДИ (БТР-7) — украинская модернизация, производимая Николаевским бронетанковым ремонтным заводом. На машине установлены: комплекс активной защиты «Заслон», телевизионный, комбинированный дневной и ночной прицел с лазерным дальномером и система панорамного обзора «Панорама», автоматическая система пожаротушения, кондиционер, два дизельных двигателя FPT «Iveco» Тектор (ЕВРО-3), механическая шестиступенчатая коробка передач. Усилена противоминная защита, 3А и 3В по классификации НАТО. Модернизировано боевое отделение, установлены 30-мм автоматический гранатомёт АГС-17, ПТРК «Барьер» (4 ПТУР). Может устанавливаться 30-мм автоматическая пушка ЗТМ-2 и оснащаться беспилотным летательным аппаратом, способным проводить разведку в радиусе около 20 км.
  • БТР-70М-А1 — белорусская модификация. Установлены два дизельных двигателя мощностью 136 л. с., с электронным управлением. Предусмотрена установка боевого модуля БМ-30 вместо стандартной башни и кондиционера мощностью 10 кВт.
  • БТР-70МБ1 — белорусская модификация разработки ОАО «140-й ремонтный завод».
  • Кобра-К — модификация, разработанная в 2001—2002 годах белорусским 140-м ремонтным заводом, установлен боевой модуль "Cobra" с 30-мм автоматической пушкой 2А42
  • БТР-70М — азербайджанская модификация, совместная разработка Бакинского приборостроительного завода, Николаевского ремонтно-механического завода и южноафриканской компании EWT. Установлен боевой модуль «Шимшек», оснащённый 23-мм автоматической пушкой ЗУ-23 или 30-мм 2А42. Усилено противоминное и противоосколочное бронирование.
  • БТР-70МД — казахстанская модификация
  • БТР-70СИ - казахская модификация представленная на Kadex-2018.

Машины на базе

Операторы

Карта операторов БТР-70

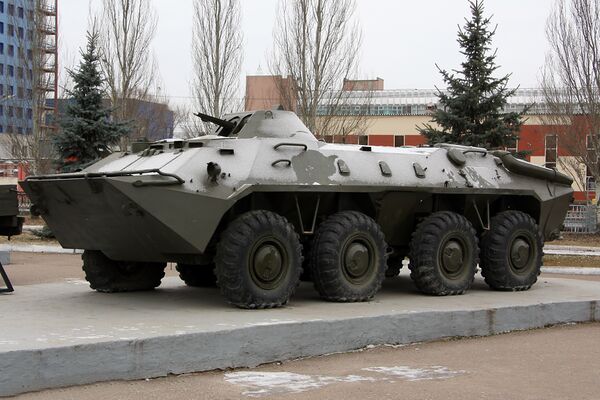

БТР-70 слева-спереди. Казань. 2009

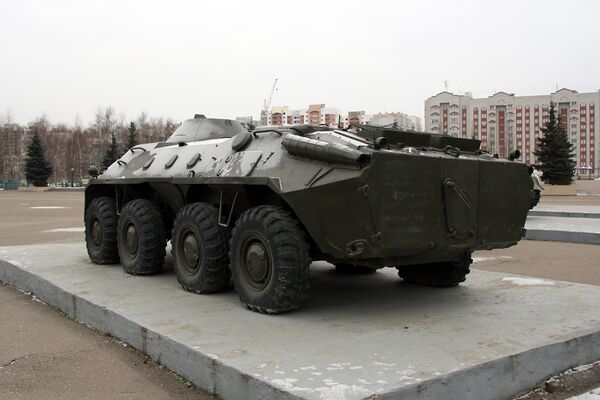

БТР-70 сзади-слева. Казань. 2009

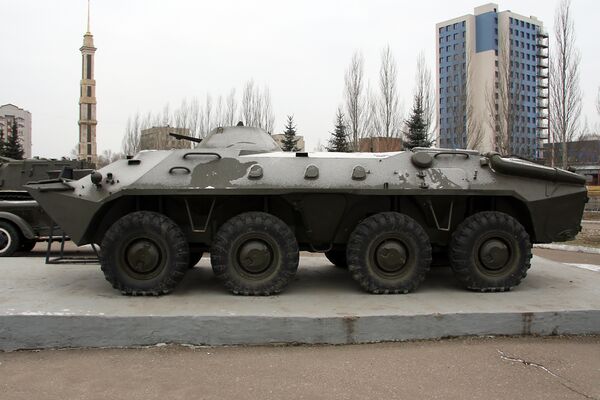

БТР-70 слева в Парке Победы. Казань. 2009

Современные

Бывшие операторы

Служба и боевое применение

  1. Афганская война (1979—1989)[45]
  2. Вооружённый конфликт в Приднестровье — 10 бронетранспортёров БТР-70 молдавской армии были захвачены в качестве трофея Приднестровскими вооружёнными силами в мае 1992 года в боях[46].
  3. Грузино-абхазский конфликт
  4. Россия, Чечня — Чеченские войны (1994—1996, 1999—2002)
  5. Грузино-южноосетинский конфликт[47]
  6. Югославские войны[48]
  7. Единственное государство из блока НАТО, которое приобрело и использовало БТР-60ПБ в боевых условиях — Турция. После объединения Германии власти Турции закупили БТР-60ПБ и БТР-70 из арсеналов расформированной ННА ГДР и использовали их в боевых действиях против курдских повстанцев. На основании положительных оценок данных турецкими военными в 1996 году Турция закупила у России большую партию БТР-80[49].
  8. Вооружённый конфликт на востоке Украины (2014 — настоящее время).
