30-мм пушка 2А42

2А42 (Индекс ГРАУ)
2А42, установленная в подфюзеляжной турельной установке вертолёта Ми-28Н
2А42, установленная в подфюзеляжной турельной установке вертолёта Ми-28Н
Тип малокалиберная автоматическая пушка
Страна  СССР
История службы
Годы эксплуатации с 1980
История производства
Конструктор КБП
Производитель Туламашзавод
Годы производства с 1980
Варианты 2А42, 2А72
Характеристики
Масса, кг 115
Длина, мм 3027
Длина ствола, мм 2400
Снаряд 30×165 мм
Калибр, мм 30
Принципы работы газоотвод
Скорострельность,
выстрелов/мин		 550...800
Начальная скорость
снаряда, м/с		 960 (ОФЗ и ОТ)
Вид боепитания автоматическое
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

30-мм пушка 2А42 — советская автоматическая пушка конструкции А. Г. Шипунова и В. П. Грязева, предназначена для поражения живой силы, легкобронированной техники и воздушных низколетящих целей.

При отстреле всего боекомплекта (500 патронов) пушка не нуждается в промежуточном охлаждении. Стрельба возможна одиночным и автоматическим огнём, большим и малым темпом. Боепитание — селективное из двух патронных ящиков, снаряжаемых патронами с бронебойными и осколочно-фугасными снарядами.

Пушка разработана АО «КБП», производится на Тульском машиностроительном заводе (Туламашзавод).

Помимо Российской Федерации пушку 2А42 изготавливают в Болгарии «Арсенал», в Индии для БМП Sarath (БМП-2), и в Словакии для также выпускавшейся (1987-1989) здесь по лицензии БМП-2. В Чехословакии машина носила обозначение BVP-2.

Применение

[править | править код]

Пушка устанавливается на боевых бронированных машинах БМП-2, БМД-2, БМД-3, БТР-90, БМПТ, на вертолётах Ка-29, Ка-50, Ка-52, Ми-28, бронекатерах «Гюрза».

Южноафриканское отделение корпорации BAE Systems разработало и успешно испытало дистанционно управляемую турель (боевой модуль) TRT-R30 для оснащения бронированных машин, использующую установку 30-мм автоматической пушки 2А42.[1]

ТТХ

[править | править код]

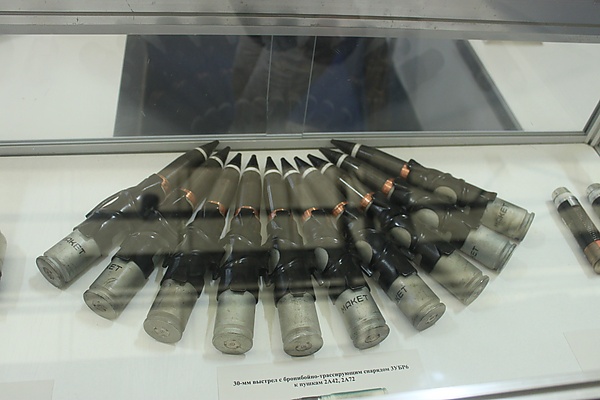

Снаряды 30×165 мм в звенчатой ленте.

Пушка обладает следующими тактико-техническими характеристиками[2]:

  • тип оружия: одноствольная автоматическая пушка;
  • калибр: 30 мм;
  • патрон: 30×165 мм;
  • энергия: 150—180 кДж;[3]
  • принцип действия автоматики: газоотвод;
  • длина: 3027 мм;
  • длина ствола: 2400 мм (80 калибров);
  • число нарезов: 16;
  • шаг нарезов: 715,5 мм;
  • масса полная: 115 кг;
  • масса ствола: 38,5 кг;
  • темп стрельбы: 550 и 200—300 мин−1;
  • усилие отдачи: 40—50 кН (4000—5000 кгс);
  • начальная скорость бронебойного трассирующего (БТ) снаряда: 970 м/с;
  • начальная скорость бронебойного подкалиберного снаряда (БПС) индекс «Кернер»: 1120 м/с;
  • напряжение питания электроспуска и контактора от источника постоянного тока: 27 В;
  • питание пушки: двухленточное;
  • перезарядка: пиротехническая и ручная;
  • усилие ручной перезарядки: до 400 Н (40 кгс);
  • усилие ручной перезарядки с извлечением осечного патрона: до 600 Н (60 кгс);
  • количество пиропатронов: 3 шт.;
  • способ воспламенения заряда: ударным действием;
  • управление стрельбой: дистанционное от электроспуска и механическое;
  • диапазон рабочих температур: от −50 до +50 °C;
  • живучесть ствола: 6000 выстрелов (до 1995), 9000 (после 1995)[4]
  • техническое рассеивание при стрельбе: 0.4 — 0.5 тыс. дальности[5], 1 — 2 на стрелять из НППУ-80, 5 — 8 на стрелять из НППУ-28[6][7][8] (0,3-0,4 миллирадиан у систем «Бушмастер II» и «Бушмастер III», 4-8 у М230)[9]
  • эффективная дальность стрельбы:
    • по живой силе — до 4000 м;
    • по легкобронированной технике — до 1500 м;
    • по воздушным целям — до 2000 м (с дозвуковыми скоростями и наклонной дальностью до 2500 м).

Производство

[править | править код]

Боеприпасы

[править | править код]

История создания[править | править код]

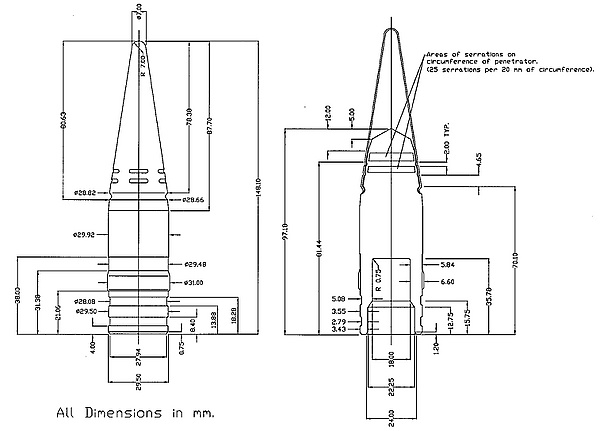

Чертёж БТ-30 — основной тип бронебойного снаряда автоматической пушки 2А42. Из справочника Projectile and Warhead Identification Guide—Foreign NGIC-1143-782-98 РУ СВ США.

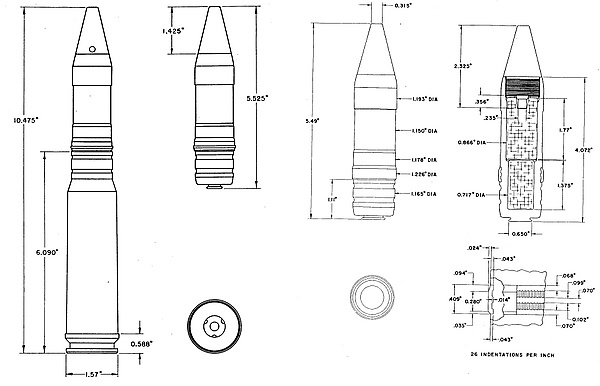

Патрон с ОФЗ снарядом пушки 2А42. Из справочника Projectile and Warhead Identification Guide—Foreign NGIC-1143-782-98.

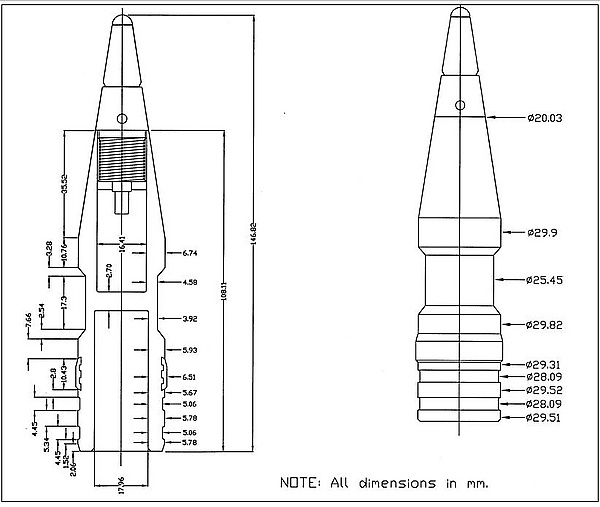

Чертёж осколочно трассирующего снаряда пушки 2А42. Из справочника Projectile and Warhead Identification Guide—Foreign NGIC-1143-782-98.

30-мм снаряд (30×165 мм) был разработан в СССР в середине 1970-х годов в качестве межвидового патрона, для использования в 30-мм артиллерийских системах сухопутных войск (СВ), военно-морского флота (ВМФ) и военно-воздушных сил (ВВС), создававшихся на базе этого снаряда. Снаряд в период его разработки носил индекс АО-18. Расчётное давление выстрела 3600 атм. Несмотря на запланированную унификацию, различные требования, выдвинутые видами ВС к собственным 30-мм системам, в итоге привели к тому, что патроны СВ, ВМФ и ВВС не являются взаимозаменяемыми.[Комм. 1].[12]

В состав боекомплекта пушки 2А42 с момента её принятия на вооружение и по настоящее время входят три основных типа снарядов: с бронебойным трассирующим (БТ); с осколочно-фугасным зажигательным (ОФЗ); и с осколочно-трассирующим (ОТ) снарядами, см. чертежи. Уже в первой половине 1980-х годов 30-мм система 2А42 с цельнокорпусным бронебойным снарядом оказалась практически неэффективной при работе по базовым БМП НАТО «Мардер 1» (боевая масса 29,2 т) и М2А1 «Брэдли» (боевая масса 22,6 т), толщины стального эквивалента в лобовой проекции которых достигли (позднее превысили) 70 мм.

Зарубежные разработки[править | править код]

В результате динамичного развития во второй половине 1990-х годов боевых бронированных машин лёгкой категории наблюдается существенное повышение уровня защищённости БМП, БТР, БРМ и др. Уровень защиты лобовой проекции (в эквивалентных толщинах стальной брони) БМП стран НАТО с боевой массой 26…28…30 т в 1990-е годы достиг и превысил 100 мм, что практически исключило возможность поражения указанной бронетехники на тактических дистанциях стрельбы бронебойным подкалиберным снарядом 30-мм систем. Непоражаемость машин этой категории на тактической дистанции Д=500 м задана требованиями Уровня 6 STANAG 4569.

К началу 2000-х годов фирма Oerlikon, в настоящее время Rheinmetall Waffe und Munition (RWM Schweiz) разработала и предложила для бывших стран-участников Варшавского договора, сохранивших на вооружении носители пушек 2А42 и 2А72, 30-мм патрон с оперённым подкалиберным снарядом РМС303, используя швейцарскую технологию конструирования пластикового поддона[13] из композита на основе термостойкого термопластичного полимера.

БОПТС патрона РМС303 является адаптированным вариантом (к отечественной гильзе 30×165 мм меньшего объёма) оперённого снаряда PMC287 стандартного патрона НАТО 30×173 мм за счёт соответствующего уменьшения размеров и массы полётной части[14]. Начальная скорость оперённого снаряда массой 195 г составляет 1325 м/с, бронепробитие — 47 мм (стальной катаной гомогенной брони) под углом 60° на дальности 1 км.

В 2005 году бельгийская фирма Mecar (в настоящее время, с мая 2014 года, дочерняя структура NEXTER Systems S.A., Франция), имеющая опыт создания бронебойных подкалиберных снарядов с сердечником повышенного удлинения из вольфрамовых сплавов в калибрах от 25 до 120 мм, разработала новый 30-мм патрон M929 с БОПТС к пушкам 2А42 и 2А72[15].

Внешние изображения
Снаряд Кернер калибра 30 мм.

По параметрам бронепробития боеприпас M929 превосходит аналогичные 30-мм патроны «Эрликон» PMC303 и IHLA (Словакия). Благодаря новому метательному заряду из одноосновного пороха марки ECL (Nitrochemie Wimmis AG), повышенному удлинению сердечника M929 и наличия проворачивающегося пояска достигнуты следующие показатели бронепробития: 55 мм/60°/1000 м и 45 мм/60°/2000 м. Показанные параметры бронепробития бельгийского боеприпаса, по-видимому, являющиеся предельными для системы, используются на Западе в качестве исходных данных при анализе эффективност

Номенклатура боеприпасов[16][17][18]
Индекс выстрела Страна-производитель Масса снаряда, г Масса ВВ, г Масса выстрела, г Начальная скорость снаряда, м/с Среднее максимально давление пороховых газов, кг/см² Бронепробиваемость, мм/м[сн 1]
Бронебойные
3УБР6  Россия 400 — 858 970 3600 20/700
3УБР8  Россия 304 — 765 1120 3600 27/1000
M929  Бельгия 220 — 675 1275[19] 55/1000; 45/2000
AP-T BT  Болгария 400 — 853 960—980
IHLA  Словакия 185 — 650 1370 45/1000; 38/2000[20]
AP-T  Чехия — 18/1000
PMC 303  Швейцария 195 — 663 1325 47/1000
PMC 304  Швейцария 235 — 1220
ЗУБР11 предположительно, 190—210 — 800 Предположительно, 50/1000
Осколочно-фугасные зажигательные
3УОФ8  Россия 389 49 837 960 не более 3600 —
HEI OF  Болгария 389 49 833 940—960 —
JOSv HE-T  Словакия —
Осколочно-трассирующие
3УОР6  Россия 385 11,5 830 960 не более 3600 —
HE-T OT  Болгария 12,3 833 960 —
Таблица бронепробиваемости боеприпасов бронебойного действия пушки 2А42
Снаряд / Расстояние, м 100 200 500 1000 1500 2000
БТ цельнокорпусной 30×165 мм индекс 3УБР6
(угол наклона 60°, гомогенная броня) 40 35 25 18 15 10
БП «Кернер» 30×165 мм индекс 3УБР8
(угол наклона 60°, гомогенная броня) 45 40 33 28 25 22
БОПС 30×165 мм Oerlikon РМС303
(угол наклона 60°, гомогенная броня) 51 47 43 38
Бронепробиваемость под углом 60° (от нормали к поверхности брони) указана в толщинах катаной стальной брони. Для РФ — стальная броня повышенной твёрдости (англ. High Hardness Armor), для НАТО — броня средней твёрдости (англ. Rolled Homogeneous Armor).
