Куб (зенитный ракетный комплекс)

Для термина «Куб» см. также другие значения.
Куб
индекс ГРАУ 2К12
обозначение МО США и НАТО SA-6 Gainful
Пусковая установка 2П25 с тремя ракетами 3М9, поднятыми в боевое положение, на параде. ГДР.
Пусковая установка 2П25 с тремя ракетами 3М9, поднятыми в боевое положение, на параде. ГДР.
Тип Зенитно-ракетный комплекс ПВО СВ
Разработчик Союз Советских Социалистических Республик
Годы разработки с 1958 по 1965
Начало испытаний 1965
Принятие на вооружение 1967 (2К12)
1973 (2К12М1)
1976 (2К12М3)
1978 (2К12М4)
1979 (2К12М3С)
Производитель Союз Советских Социалистических Республик
Годы производства с 1967 по 1983
Единиц произведено более 600
Годы эксплуатации с 1967
Основные эксплуатанты Союз Советских Социалистических РеспубликЕгипетИндияЮгославияСирия
Другие эксплуатанты РоссияГерманская Демократическая РеспубликаПольшаИракКувейт
Модификации 2К12 «Куб»
2К12Е «Квадрат»
2К12М «Куб-М»
2К12М1 «Куб-М1»
2К12М2 «Куб-М2»
2К12М3 «Куб-М3»
2К12М3А «Куб-М3А»
2К12М3С «Куб-М3С»
2К12М4 «Куб-М4»
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

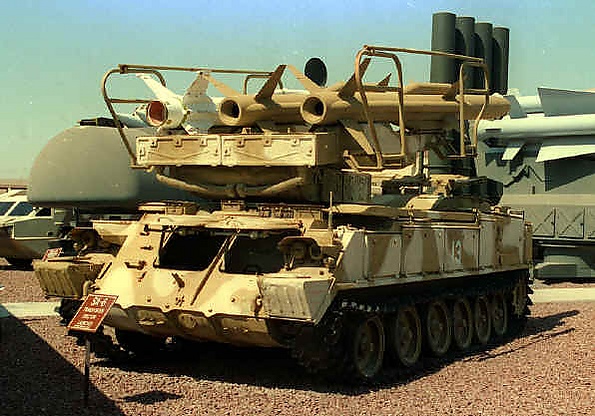

Пусковая установка 2П25 в песчаной раскраске. Фото авиабазы Нэллис
Пусковая установка 2П25 в Артиллерийском музее Санкт-Петербурга

«Куб» (индекс ГРАУ — 2К12, по классификации НАТО — SA-6 Gainful, рус. «выгодный») — советский зенитно-ракетный комплекс (ЗРК) войсковой противовоздушной обороны (ПВО).

ЗРК разработан в ОКБ-15 ГКАТ (филиал НИИ-17; ныне — НИИ приборостроения им. В. В. Тихомирова).

История создания

[править | править код]

Разработка комплекса «Куб» была начата по постановлению Совета министров СССР № 817-839? от 18 июля 1958 года. Головным разработчиком ЗРК было назначено ОКБ-15. Совместные испытания 2К12 были начаты в январе 1965 года на Донгузском полигоне и проходили по июнь 1966 года. 22 декабря 1967 году комплекс был принят на вооружение ПВО СВ[1][2] ВС Союза ССР.

Производство[править | править код]

Серийное производство боевых средств комплекса и всех его модификаций было организовано:

Комплекс производился с 1967 по 1983 годы. За это время было выпущено более 600[3] комплексов различных модификаций. На учениях и испытаниях выпущено более 4000 ракет[4].

Описание

[править | править код]

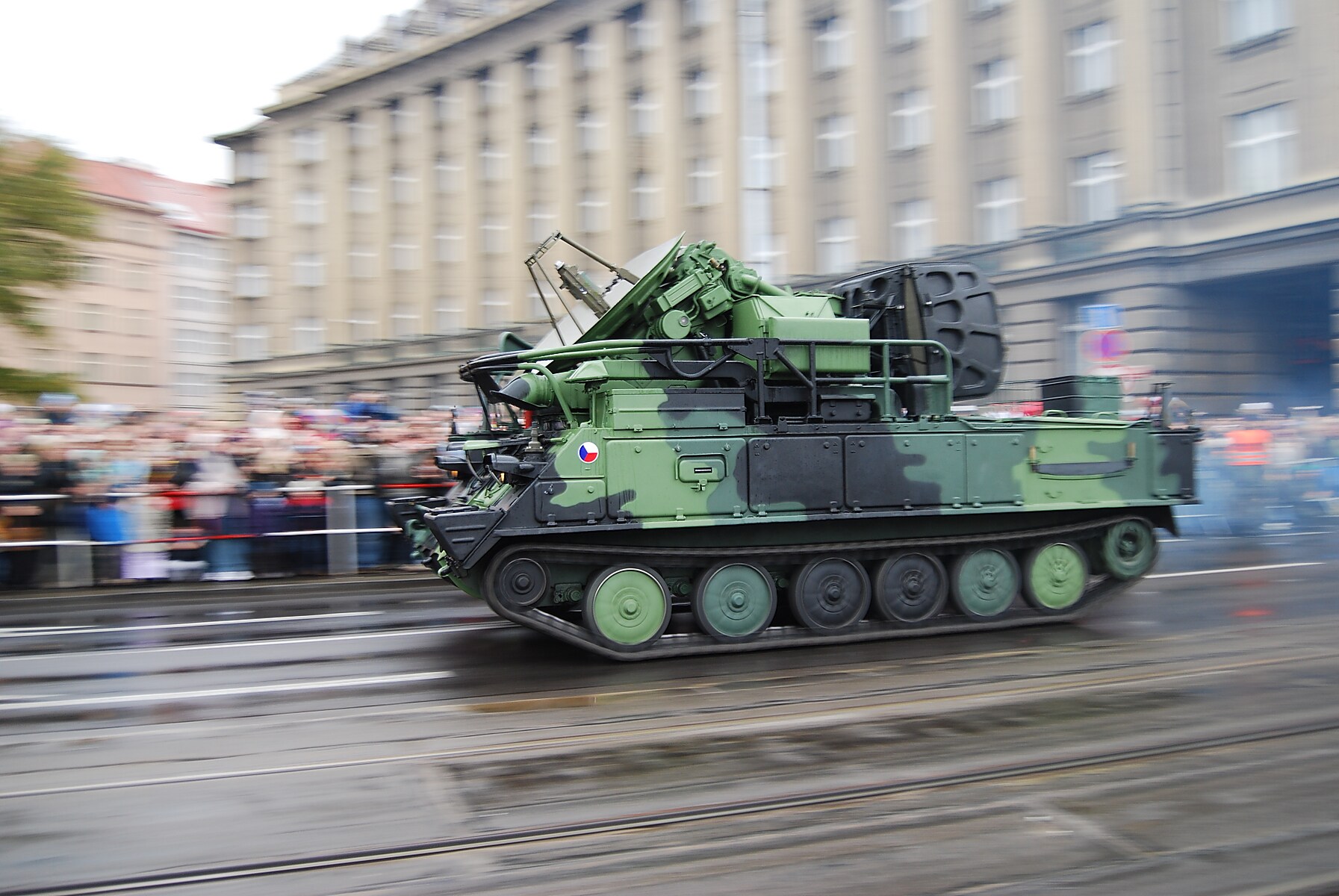

ЗРК включает в себя одну самоходную установку разведки и наведения (СУРН 1С91), кабину приёма целеуказания (КПЦ 9С417) и 4 самоходные пусковые установки (СПУ 2П25). На каждой пусковой установке размещено по три зенитные управляемые ракеты (ЗУР) 3М9. Самоходная установка разведки и наведения и самоходные пусковые установки смонтированы на гусеничных шасси типа ГМ, производства Завода № 40 (позже Метровагонмаш, сейчас ММЗ), кабина приёма целеуказания смонтирована на шасси автомобиля ЗИЛ-131. Также в состав батареи входили две ТЗМ (транспортно-заряжающие машины), несущие на себе по 3 (три) ракеты 3М9М3, каждая. ТЗМ были смонтированы на шасси автомобиля ЗИЛ-131 и имели специальный гидроподъемник для перегрузки ракет с машины на пилоны СПУ 2П25.

«Куб» разрабатывался как средство ПВО для прикрытия танковых и мотострелковых дивизий Советской Армии. В состав дивизии входил зенитный ракетный полк, вооружённый пятью ЗРК «Куб».

Технические характеристики комплекса «Куб» обеспечивали обнаружение воздушных целей на дальностях до 65 км и их обстрел на дистанциях от 4,5 до 23,5 км и в диапазоне высот до 14000 м. Основными целями для ЗРК «Куб» являлись самолёты и крылатые ракеты со скоростями до 600 м/с (на встречных курсах). Последние модификации комплекса («Куб-М3») обеспечивали обстрел целей типа вертолёт в режиме зависания в воздухе.

При разработке комплекса «Куб» закладывались авиационные принципы — максимальная отдача при минимальном размере. В своём классе комплекс получился одним из наиболее компактных.

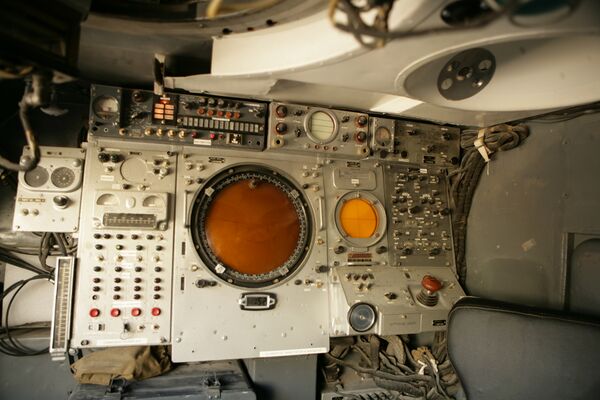

  • 1С91 рабочее место 1 оператора (оператор СРЦ 1С11М - обнаружение Ц и выдача ЦУ на СН 1С31М).

    1С91 рабочее место 1 оператора (оператор СРЦ 1С11М - обнаружение Ц и выдача ЦУ на СН 1С31М).

  • 1С91 рабочее место 2 оператора (СН 1С31М).

    1С91 рабочее место 2 оператора (СН 1С31М).

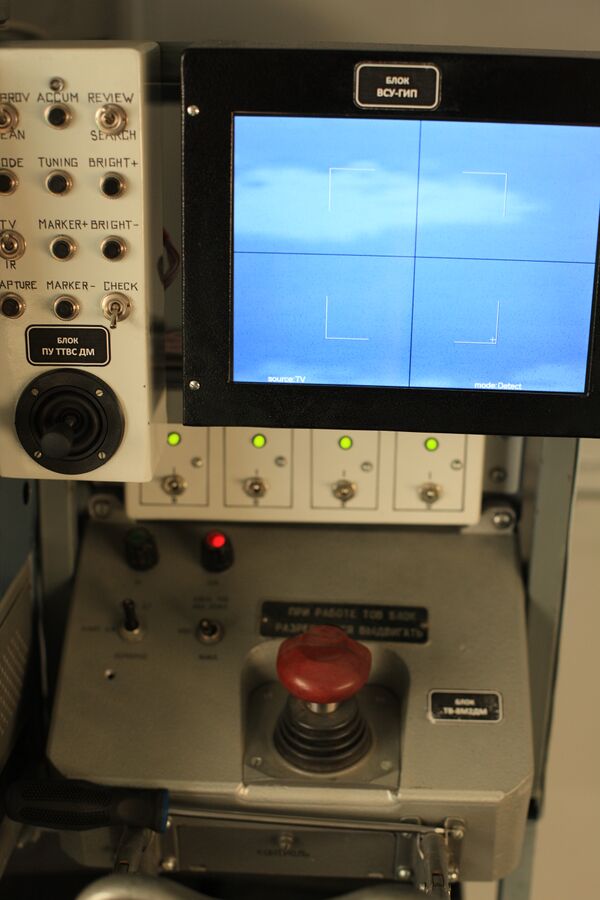

  • 1С91 аппаратура управления с видеомонитором

    1С91 аппаратура управления с видеомонитором

  • 1С91 рабочее место главного оператора (после обновления)

    1С91 рабочее место главного оператора (после обновления)

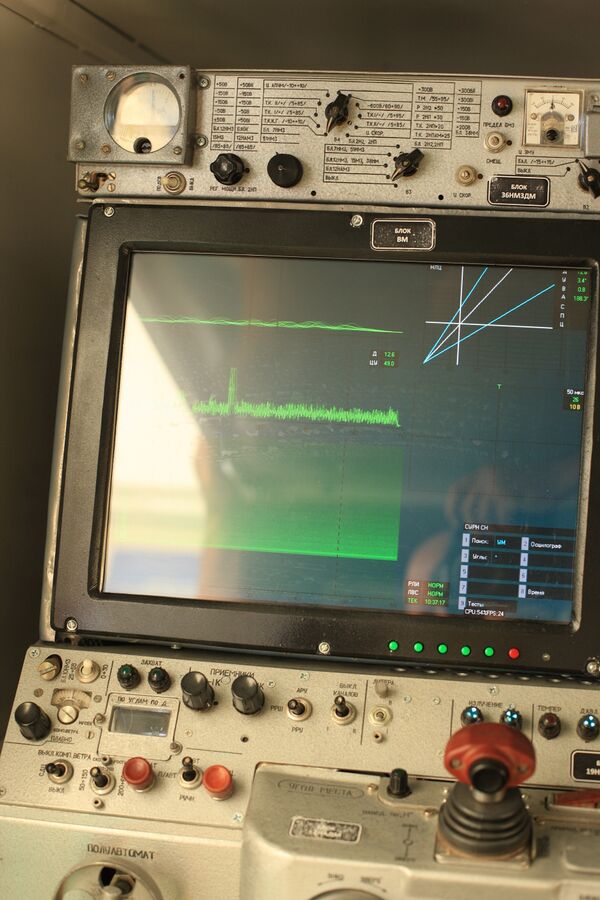

  • 1С91 рабочее место 3 оператора (после обновления)

    1С91 рабочее место 3 оператора (после обновления)

  • 1С91 видеомонитор (после обновления)

    1С91 видеомонитор (после обновления)

Модификации

[править | править код]

2К12Е «Квадрат»[править | править код]

Экспортная модификация комплекса 2К12 «Куб». Создана в 1971 году. Основными отличиями от базового варианта является изменённая система распознавания государственной принадлежности целей, изменённый уровень помехозащищённости и возможность работы в тропических условиях[5].

2К12М «Куб-М»[править | править код]

После принятия на вооружение ЗРК 2К12, началась работа по его модернизации. В 1968 году был разработан комплекс 2К12М «Куб-М». Модернизированный комплекс имел возможность поражения целей маневрирующих с перегрузками до 5—6 g. Нижняя граница поражения была уменьшена со 100 до 50 метров, а дальность поражения была увеличена на 20 % благодаря усовершенствованию излучателя[5].

2К12М1 «Куб-М1»[править | править код]

В январе 1973 года был принят на вооружение модернизированный комплекс 2К12М1 «Куб-М1». В результате доработок были расширены границы зоны поражения целей, улучшена защищённость головки самонаведения от помех, работное время уменьшено приблизительно на 5 секунд, улучшена надёжность всех средств комплекса, а также предусмотрена прерывистая работа РЛС СУРН 1С91 для противодействия противорадиолокационным ракетам типа AGM-45 Shrike[6].

2К12М3 «Куб-М3»[править | править код]

В 1974—1975 гг. была проведена дальнейшая модернизация комплекса 2К12. В конце 1976 года на вооружение поступил ЗРК 2К12М3 «Куб-М3». По сравнению с предыдущими вариантами 2К12М3 имел расширенные границы зоны поражения, появилась возможность вести стрельбу «вдогон» по целям со скоростями до 300 м/с, средняя скорость полёта ЗУР увеличена до 700 м/с, появилась возможность поражения самолётов маневрирующих с перегрузками до 8 g, улучшена помехозащищённость головки самонаведения, ближняя граница зоны поражения уменьшена, вероятность поражения целей увеличена на 10—15 %[4].

2К12М3С «Куб-М3С»[править | править код]

В 1970-е годы активно велись разработки в области радиоэлектронной борьбы. Советские разработки эффективно противодействовали иностранным ЗРК типа MIM-23 Hawk. В целях снижения восприимчивости 2К12 к подобным средствам потенциального противника, была разработана модификация 2К12М3С. Новая модификация имела защиту от средств радиоэлектронной борьбы типа «Смальта». В 1979 году комплекс 2К12М3С был принят на вооружение[3][5].

2К12М3А «Куб-М3А»[править | править код]

Последняя модернизация комплекса 2К12 была проведена в 1981 году. В комплексе использовалась новая модифицированная ракета 3М9М4 с массой боевой части в =70=килограмм (и соотв. с возможностью установки и применения специальной (атомной) боевой части), однако, комплекс на вооружение принят не был.

Основной "причиной" отказа от 2К12М3А стало принятие на вооружение нового более перспективного комплекса 9К37 «Бук»[3].

2К12М4 «Куб-М4»[править | править код]

В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук». Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. Благодаря введению СОУ 9А38 количество целевых каналов увеличилось с 5 до 10, а боеготовных ЗУР с 60 до 75. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4»[7][8].

Состав батарейного комплекса 2К12М4 «Куб-М4» (9К37-1 ЗРК «Бук-1»)

В состав зенитно-ракетного полка входят 5 стартовых батарей и батарея управления, а также вспомогательные подразделения.

Сравнение различных модификаций

[править | править код]
Куб Куб-М1 Куб-М3 Куб-М4
(«Бук-1»)
Зона поражения, км
по дальности
 6-8…22 4…23 4…25 4…24[9]
по высоте
 0,1…7(12[10]) 0,08…8(12[10]) 0,02…8(12[10]) 0,03…14[10]
по параметру
 до 15 до 15 до 18 до 18
Вероятность поражения истребителя одной ЗУР 0,7 0,8…0,95 0,8…0,95 0,8…0,9
вертолета
 — — — 0,3…0,6
крылатой ракеты
 — — — 0,25…0,5
Макс скорость поражаемых целей, м/с 600 600 600 600[9]
Время реакции, с 26…28 22…24 22…24 24[9]
Скорость полета ЗУР, м/с 600 600 700 700[9]
Масса ракеты, кг 630 630 630 630[9]
Масса боевой части, кг
 57 57 57 57[9]
Канальность по цели
 1 1 1 2
Канальность по ЗУР 2…3 2…3 2…3 до 3
Время развертывания (свертывания), мин 5 5 5 5
Число ЗУР на боевой машине 3 3 3 3
Год принятия на вооружение 1967 1973 1976 1978

Служба и боевое применение

[править | править код]

Зенитно-ракетный комплекс «Куб» (экспортное название «Квадрат») состоял на вооружении армий стран-участниц Варшавского договора и поставлялся в ряд стран Ближнего Востока, Азии и Африки. Поставлялся в вооруженные силы более 40 стран[источник не указан 3266 дней]. Он участвовал в локальных военных конфликтах.

Превосходил аналог, значительно сковывал возможности ВВС, в последующем эффективность существенно снижалась, производились модернизации[11]. Комплекс РЛС обеспечивал раннее обнаружение воздушных целей (до 200км). КБУ выдавала целеуказание СУРН.[источник не указан 3266 дней]

В состав батареи управления ЗРК «Куб» входили:

Боевое применение[править | править код]

  1. Война Судного дня 1973 года — первое боевое применение ЗРК «Куб» (точнее — его упрощённого экспортного варианта «Квадрат»). Применялись сирийскими войсками. По данным сирийской стороны было сбито 64[11] самолёта израильской армии[12]. По данным западных источников, три четверти потерянных израильских самолётов A-4 Skyhawk были в результате поражения ЗРК «КУБ»[13].
  2. Израильско-сирийский пограничный конфликт — применялись[когда?] сирийскими войсками. Согласно российским источникам, после 8 запусков ЗУР было сбито 6 самолётов[3][14][15];
  3. Миротворческая операция UNEF — сирийские ЗРК «Куб» (вместе с ЗРК С-75) 9 августа 1974 г. участвовали в уничтожении самолёта миротворческой миссии ООН, после нарушения полёта в назначенном коридоре[en]. Сирийские зенитчики сбили нарушителя, обломки упали северо-восточнее деревни Ад Димас. Девять человек экипажа (канадские миротворцы) погибли[16][17];
  4. Ирано-иракская война — применялись в начале боевых действий в 1980 году иракской стороной. В результате применения комплексов 2К12Е «Квадрат» был сбит 21 самолёт иранских ВВС[3];
  5. Ливанская война (1982)[14] - дивизионы, развернутые вокруг Дамаска, были уничтожены в ходе комплексной операции с применением разведывательных БПЛА и работавших по их данным маловысотных дозвуковых тактических ракет "земля-земля" с телевизионным наведением;
  6. Война за независимость Западной Сахары с Марокко и Мавританией 1973—1991 годов — применялись «Фронтом Полисарио». В числе сбитых самолётов такие как F-5 Tiger II и Mirage F1[3][14][18];
  7. Операция «Каньон Эльдорадо» 1986 года — применялись ливийской стороной для отражения американских налётов[14];
  8. Чадско-ливийский конфликт — применялись в 1986—1987 г.г.[19]. Трофейным комплексом чадские повстанцы сбили ливийский сверхзвуковой бомбардировщик Ту-22[20];
  9. Налёты южно-африканской авиации — применялись Анголой для защиты от южно-африканской авиации[3];
  10. Операция Deliberated force" — применялись боснийскими сербами. Комплексом 2К12Е был сбит истребитель General Dynamics F-16 Fighting Falcon[19];
  11. Война НАТО против Югославии — применялись в 1999 году Югославией[19]. По данным российских источников, в ходе применения были сбиты несколько самолётов НАТО[3].
  12. Гражданская война в Сирии — Сирийские ПВО использовало установки «Бук», «Квадрат» и пр.[21] для противодействия ракетному удару США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего были применены 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета[22], в том числе комплексы «Квадрат» выпустили 21 ракету, было поражено 11 целей[23]; согласно официальным данным Министерства обороны США, ни одна из атакующих ракет поражена не была, а большинство пусков зенитных ракет было произведено уже после того, как крылатые ракеты достигли цели[24].
  13. Гражданская война в Ливии — 7 мая 2019 года над регионом Хира войсками ЛНА с помощью ЗРК «Квадрат» был сбит Mirage F1ED Правительства национального согласия[25][26].
  14. Вторжение в Йемен — 6 июня 2019 года хуситы с помощью ЗРК «Квадрат» сбили американский беспилотник MQ-9 Reaper[27].

Операторы

[править | править код]

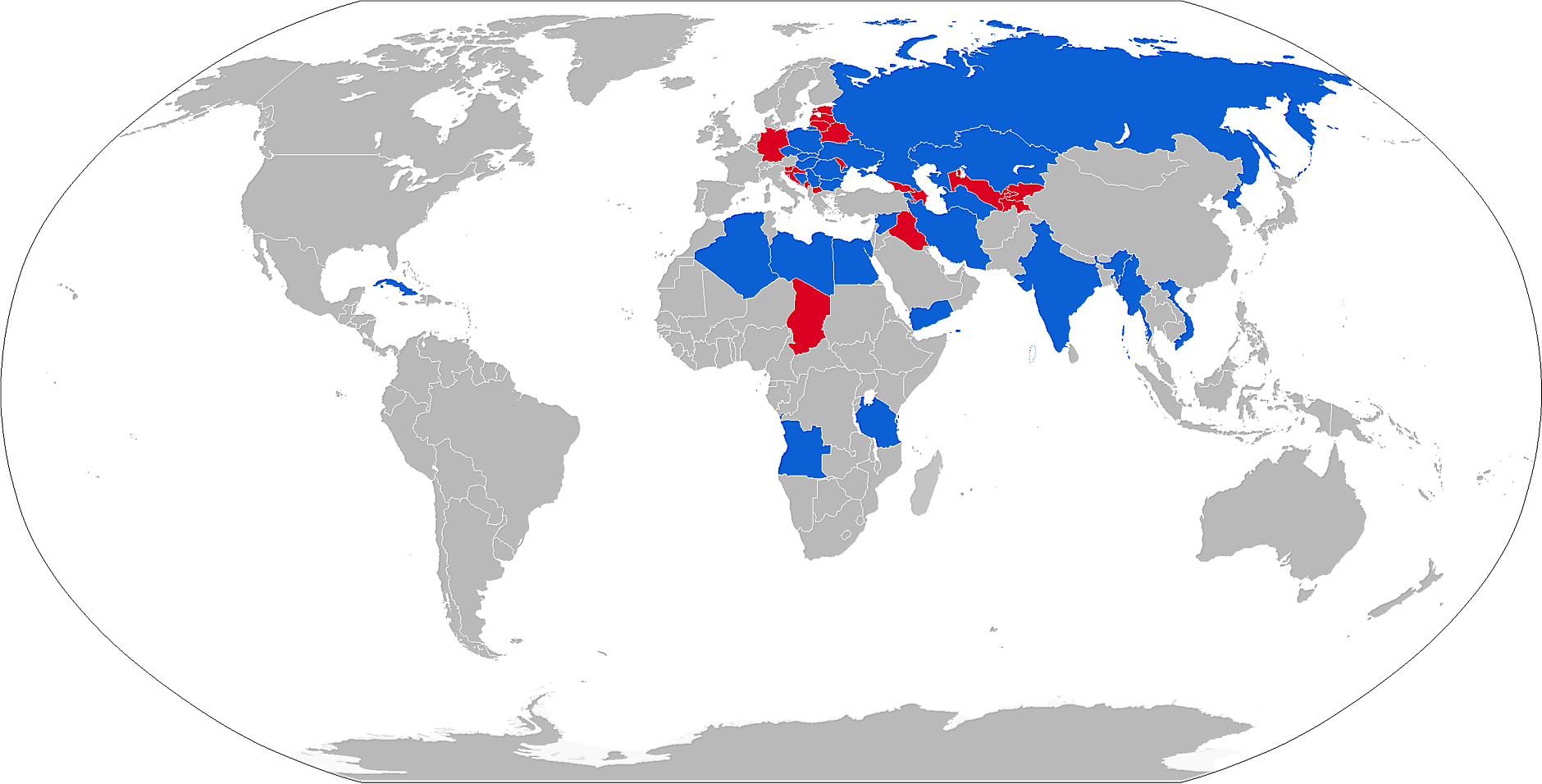

Операторы ЗРК Куб. Красным цветом отмечены бывшие операторы.

Современные[править | править код]

Бывшие[править | править код]

2K12 KUB
