ЗУ-23-2

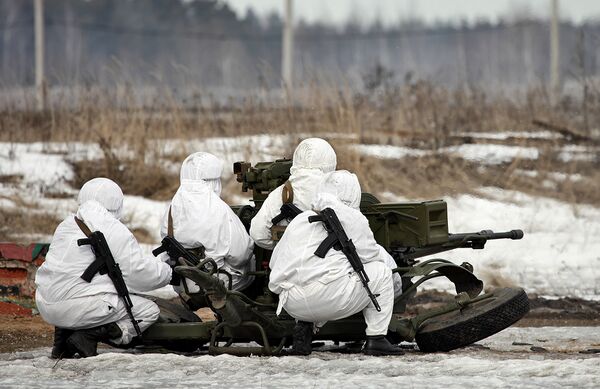

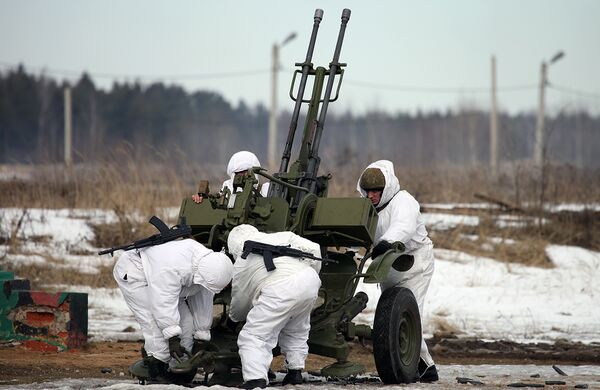

ЗУ-23 (Зенитная установка калибра 23 мм, индекс ГРАУ 2А13) — советская 23-мм спаренная зенитная установка, в составе двух авиационных пушек, станка, прицела ЗАП-23, платформы с ходом, наземного прицела Т-3.
ЗУ-23 принята на вооружение ВС СССР 22 марта 1960 года[2]. Скорострельность — 2 000 выстрелов в минуту. Масса установки — 950 кг. Масса снаряда — 190 грамм. Дальность стрельбы: 1,5 км по высоте, 2,5 км по дальности. Расчёт — пять человек.
Что важно знать
| ЗУ-23 | |
|---|---|
| Тип | зенитная артиллерийская установка |
| Страна |
 СССР |
| История службы | |
| Принят на вооружение | 1960 |
| На вооружении | см. ниже |
| История производства | |
| Конструктор |
 ЦКБ-14 |
| Разработан | 1960 год |
| Производитель | см. производство |
| Характеристики | |
| Масса, кг | 950 |
| Скорость транспортировки по шоссе, км/ч | 970[3] |
| Длина, мм | 4800[1] |
| Ширина, мм | 1870[1] |
| Экипаж (расчёт), чел. | 5 |
| Снаряд | 23×152 мм |
| Калибр, мм | 23[3] |
| Принципы работы | отвод пороховых газов[2] |
| Затвор | клиновый[2] |
| Угол возвышения | −10°…+90°[1] |
| Угол поворота | 360°[1] |
| Скорострельность, выстрелов/мин |
2000[1] |
| Начальная скорость снаряда, м/с |
950 |
| Вид боепитания | патронная лента[2] |
Назначение
23-х миллиметровая зенитная установка (ЗУ) 2А13 в первую очередь была предназначена для борьбы с низколетящими летательными аппаратами (ЛА) противника (до появления ПЗРК) формированиями сухопутных войск Советской Армии ВС Союза ССР, позже её стали активно применяться и для поражения стрелков (пехоты, мотопехоты), полевых укреплений, автомобильной, броневой, танковой техники и вооружения. ЗУ-23 обеспечивает при попадании поражение визуально видимых воздушных и наземных (надводных) целей, а также живой силы противника в зоне по дальности до 2500 метров и высоте до 1500 метров.
Зенитная установка ЗУ-23 преимущественно применяется против пехоты, авиации и легкобронированной бронетехники, хотя известны эпизоды её удачного применения против танков. Например, во время войны в Нигерии в 2015—2018 годах боевики с помощью ЗУ-23, установленных на джипах, уничтожали танки «Виккерс» правительственной армии [4].
Производство и экспорт
Производство зенитной установки осуществлялось в СССР, а затем в целом ряде стран, в том числе в Египте, Иране[5], Чехии, Словакии, Болгарии и Финляндии. В КНР производство было только на экспорт.
: В СССР производство установки было налажено следующими предприятиями военной промышленности:
Производство 23-мм снарядов велось:
Россия: в России производство закрыто[2], но на 2017 год осуществляется модернизация ранее построенных установок[10] и ведётся выпуск новых стволов[11].
В социалистических странах производство было налажено следующими предприятиями:
- 23-мм спаренная зенитная установка ZUR-23-2KG Jodek-G
- 23-мм спаренная зенитная установка Тип 80 (точная копия)
- 25-мм спаренная зенитная установка Тип 87 под 25-мм снаряд Oerlikon (модификация)
Производство 23-мм боеприпасов ЗУ-23-2 в разное время осуществлялось Египтом, Ираном, Израилем, Францией[17], Финляндией, Нидерландами, Швейцарией, Болгарией, Югославией и ЮАР[18].
Тактико-технические характеристики
Основные ТТХ[19]:
| ЗУ-23-2 | ЗУ-23М | |
|---|---|---|
| Калибр, мм | 23 | 23 |
| Зона обстрела | ||
| - по дальности | 2500 | 2500 |
| - по высоте | 2000 | 2000 |
| Макс скорость цели, м/с | 300 | 400 |
| Скорострельность, выстрелов в минуту | 2000 | 2000 |
| Время перевода установки в боевое положение из походного, сек | 30 | |
| Расчёт, чел | 6 |
Модификации
- ЗУ-23М1 — ЗУ-23-2 c размещённым на ней комплектом «Стрелец», который обеспечивает применение двух отечественных ПЗРК типа «Игла»[20].
- ЗУ-23М — корабельный вариант исполнения установки
- «Самум» (Сверхмобильная артиллерийская многоцелевая установка модернизированная) — мобильная артиллерийская установка, представленная Подольским электромеханическим заводом
- ZUR-23-2S «JOD» — польский вариант модернизации.
- ZUR-23-2M «Wróbel» — польский вариант модернизации для установки на корабли.
- ZUR-23-2MR «Wróbel II» — польский вариант модернизации для установки на корабли, который обеспечивает применение двух ПЗРК типа «Стрела-2».
- использовался на лёгких торпедных катерах KTS boote (нем. kleiner torpedoschnellboote) проекта 131.400 (код НАТО Libelle) ННФ ГДР.
- 23 itk 95 - финская модификация ЗУ-23-2 (23 itk 61)
.jpg)
.jpg)
Аналоги
- 53T2 (Tarasque) — французская 20-мм зенитная установка;
- M621 CP 20 — французская 20-мм установка на автомобили;[21]
- Flugabwehrkanone 20 mm Zwilling — немецкая 2 × 20-мм пушка Rh202 (20×139 мм);[22]
- Oerlikon GAI-BO1 — швейцарская 20-мм зенитная установка;
- Oerlikon GAI DOI — швейцарская спаренная 20-мм зенитная установка (20×139 мм);[23]
- YW 306 — китайская 23-мм копия ЗУ-23-2;
- М55 — югославская буксируемая строенная 20-мм зенитная установка (20×110 мм).
- TCM-20 — спаренная 20-мм израильская установка из пушек Hispano-Suiza HS.404 на базе американской зенитной пулемётной установки M45 Quadmount (20×110 мм).
- A436 M1980 — румынская буксируемая 30-мм зенитная артиллерийская установка.

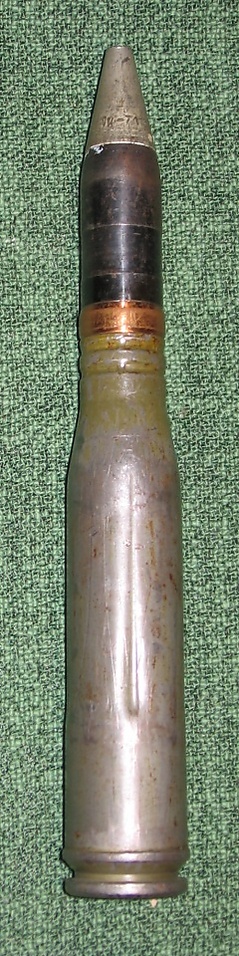

Боеприпасы
В боекомплект российских ЗУ-23-2 и ЗСУ-23-4 «Шилка» входят 23-мм патроны со снарядами только двух типов — БЗТ и ОФЗТ (ОФЗ). Бронебойно-зажигательно-трассирующий снаряд БЗТ цельнокорпусной с полусферической головной частью и стальным баллистическим наконечником, массой 190 г, в донной части содержат вещество для трассирования и в головной — зажигательный состав. Осколочно-фугасные снаряды ОФЗТ массой 188,5 г укомплектованы головным взрывателем В19УК (ранее — МГ-25) с самоликвидатором и максимальным временем срабатывания 11 сек. Метательный заряд у обоих снарядов одинаковый — 77 г пороха марки 5/7 ЦФЛ. Масса патрона 450 г. Баллистические данные обоих снарядов одинаковы — начальная скорость 980 м/с, табличный потолок 1500 м, дальность табличная 2000 м.
В настоящее время ОФЗТ снаряды практически не используются из-за сравнительно низкой эффективности. Повсеместно применяется следующая схема снаряжения ленты: 4 ОФЗ — 1 БЗТ. Капризный взрыватель МГ-25 у снаряда ОФЗ заменён на всепогодный В-19УК, который, при той же чувствительности срабатывания по твёрдым преградам (плотный картон, дерево, дюралюминий, сталь и т. п.), не детонирует при столкновении с каплями дождя и имеет лучшую влагозащищённость.
Снаряд 3УОФ1 заполнен 18,5 г ВВ марки А-IX-2.
Ещё до распада СССР, рядом стран осуществлена разработка и промышленный выпуск собственных усовершенствованных боеприпасов для ЗУ-23-2, в первую очередь, боеприпасов бронебойного действия. Известны 23-мм патроны с бронебойным подкалиберным снарядом (БПС), сердечник твердосплавный, фирм Sako (Финляндия) и Denel (ЮАР). Фирмы Oerlikon (Швейцария) и ZM Mesko (Польша) освоили выпуск БПС с отделяемым поддоном и тяжелосплавным (вольфрамовым) сердечником типов APDS[24], FAPDS-T и APFSDS. Судя по характеристикам снарядов и типам используемых при испытаниях бронепреград, польские боеприпасы APDS и APFSDS предназначены для поражения в лобовой проекции российской БМП-3 и её модификаций с усиленной защитой.
| Тип, обозначение патрона | Масса патрона, г |
Масса снаряда, г |
Масса заряда, г |
Начальная скорость, м/с |
Бронепробитие мм/град/м |
|---|---|---|---|---|---|
| БЗТ, СССР | 450 | 190 | 78 5/7 Цфл |
970 | 15/60/700[26] |
| БПС (APHC-T), Финляндия | 454 | 195 | 75 НЦ одноосновный |
970 | 40/0/500 |
| БПТС (FAPDS-T), Болгария | 410 | 145 | прибл. 82 | 1100 | 20/60/1000 |
| БПТС (APDS-T), Польша | 430 | 130 | — | 1170 | 10+20/45/1000 |
| БОПТС (APFSDS-T), Польша | 370 | 103 | прибл. 84 S 102-02 |
1220 | 10+30/45/1000 |
| БПТС (FAPDS-T), Швейцария | 430 | 150 | — НЦ одноосновный |
1180 | 23/60/1000 14/60/2000 |
| В разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других пушек/боеприпасов часто оказывается затруднённым. | |||||
| |||||
На вооружении
Алжир: 100 ЗУ-23, по состоянию на 2017 год[30].
Ангола: некоторое количество ЗУ-23-2, по состоянию на 2017 год[31].
Армения: некоторое количество ЗУ-23-2, по состоянию на 2017 год[32].
Болгария: некоторое количество ЗУ-23, по состоянию на 2007 год[33].
Босния и Герцеговина: 29 ЗУ-23, по состоянию на 2017 год[34]. 19 ЗУ-23-2, по состоянию на 2007 год[35].
Бурунди: некоторое количество ЗУ-23, по состоянию на 2017 год[36].
Венесуэла: 200 ЗУ-23-2, по состоянию на 2017 год[34].
Джибути: 5 ЗУ-23, по состоянию на 2017 год[37]. 5 ЗУ-23-2, по состоянию на 2007 год[38].
Египет: 200 ЗУ-23-2, по состоянию на 2017 год[39].
Габон: 24 ЗУ-23-2, по состоянию на 2017 год[40].
Гана: 4 ЗУ-23-2, по состоянию на 2017 год[41].
Гвинея-Бисау: 18 ЗУ-23, по состоянию на 2017 год[42]. 18 ЗУ-23-2, по состоянию на 2007 год[43].
Греция: 523 ЗУ-23-2, по состоянию на 2017 год[44] (306 из них получены безвозмездно от правительства ФРГ из арсеналов бывшей ННА ГДР после её расформирования).[45]
Зимбабве: 45 ЗУ-23, по состоянию на 2017 год[46]. 45 ЗУ-23-2, по состоянию на 2007 год[47].
Израиль: 150 ЗУ-23-2, по состоянию на 2017 год[48]. некоторое количество на вооружении ВВС, по состоянию на 2007 год[49]. 50 ЗУ-23-2, по состоянию на 1994 год[50].
Индия: >320 ЗУ-23-2, по состоянию на 2017 год[51].
Ирак: некоторое количество ЗУ-23-2, по состоянию на 2017 год[52]. некоторое количество в составе армии, по состоянию на 2015 год.
Иракский Курдистан: 5 ЗУ-23-2, поставлены в марте 2016 года[53].
Иран: >300 ЗУ-23-2, по состоянию на 2017 год[54]. ~ 300 единиц на 2016 год[55]; имеется собственное производство ЗУ-23-2[56].
Кабо-Верде: 12 ЗУ-23, по состоянию на 2017 год[57]. 12 ЗУ-23-2, по состоянию на 2007 год[58].
КНДР: некоторое количество ЗУ-23, по состоянию на 2017 год[59].
Кот-д’Ивуар: некоторое количество ЗУ-23-2, по состоянию на 2017 год[60].
Куба: некоторое количество ЗУ-23, по состоянию на 2017 год[61].
Лаос: некоторое количество ЗУ-23, по состоянию на 2017 год[62].
Ливан: 57 ЗУ-23-2, по состоянию на 2017 год[63].
Ливия: некоторое количество ЗУ-23-2, по состоянию на 2017 год[64].
Мавритания: 20 ЗУ-23-2, по состоянию на 2017 год[65].
Марокко: 75-90 ЗУ-23-2, по состоянию на 2017 год[66].
Мозамбик: 120 ЗУ-23-2, по состоянию на 2017 год[67].
Молдавия: 28 ЗУ-23, по состоянию на 2017 год[68]. 26 ЗУ-23-2, по состоянию на 2007 год[69].
Монголия: некоторое количество ЗУ-23, по состоянию на 2017 год[70].
Нигерия: некоторое количество ЗУ-23, по состоянию на 2017 год[71].
Никарагуа: 18 ЗУ-23, по состоянию на 2017 год[72]. 18 ЗУ-23-2, по состоянию на 2007 год[73].
Оман: 4 ЗУ-23-2, по состоянию на 2017 год[74].
Перу: 80 ЗУ-23-2 и 50 ЗУ-23, по состоянию на 2017 год[75].
Польша: 252 ЗУ-23-2 и 72 ZUR-23-2KG/PG, по состоянию на 2017 год[76].- Россия[77].
Сирия: некоторое количество ЗУ-23-2, по состоянию на 2017 год[78]. 600 ЗУ-23-2, по состоянию на 2007 год[79].
Судан: 50 ЗУ-23-2, по состоянию на 2017 год[80].
Танзания: 40 ЗУ-23, по состоянию на 2017 год[81]. 40 ЗУ-23-2 в составе ВВС, по состоянию на 2007 год[82].
Украина: некоторое количество ЗУ-23-2, по состоянию на 2017 год[83] и финских 23 itk 95 на 2022 год[84].
Финляндия: некоторое количество ЗУ-23-2, по состоянию на 2017 год. Наименование в вооруженных силах 23 itk 61.[85].
Чад: некоторое количество ЗУ-23, по состоянию на 2017 год[86].
Эритрея: некоторое количество ЗУ-23, по состоянию на 2017 год[87].
Эквадор: 34 ЗУ-23, по состоянию на 2017 год[88]. 34 ЗУ-23-2, по состоянию на 2007 год[89].
Эстония[90]
Эфиопия: некоторое количество ЗУ-23, по состоянию на 2017 год[91].
Южный Судан: некоторое количество ЗУ-23-2 по состоянию на 2018 год[92]
Бывшие операторы
Азербайджан: некоторое количество по состоянию на 2007 год.
Афганистан: некоторое количество, по состоянию на 2007 год[93].
Белоруссия: некоторое количество
Вьетнам: некоторое количество ЗУ-23-2 стоят на вооружении ПВО сторожевых кораблей проекта 159А[источник не указан 5015 дней]
Йемен: 100 ЗУ-23-2, по состоянию на 2007 год[94].
Китай: некоторое количество, по состоянию на 2007 год[95].
ПМР
Боевое применение

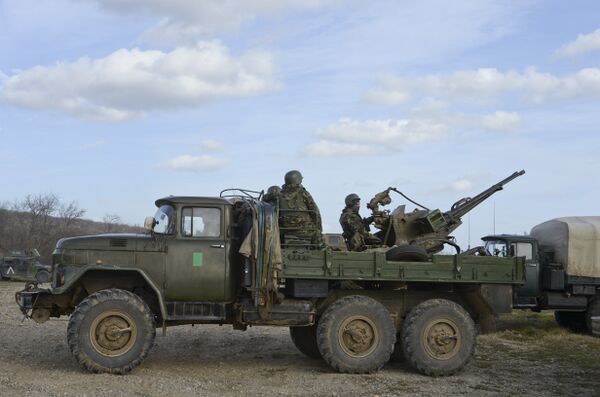

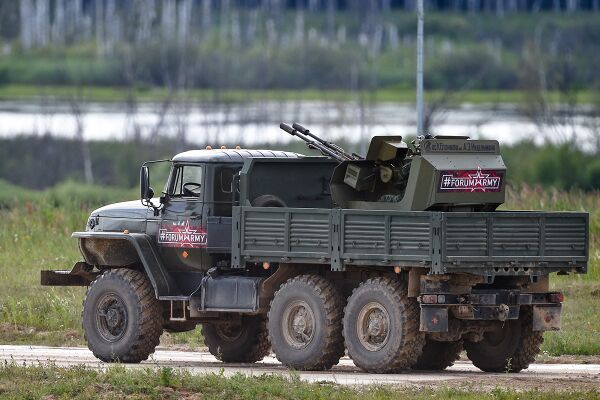

- Вооружённые силы СССР: В период Афганской войны широко применялись советскими войсками (в варианте установки на грузовые автомобили ЗИЛ-130, ЗИЛ-131, Урал-4320, КамАЗ) как средство огневого прикрытия при проводке автоколонн. Носили название «зушки»[96]. Их использование первыми начали в 159 одсбр в связи с отсутствием в штатном расписании отдельной дорожно-строительной бригады бронетранспортёров, подразделений охраны, трудностями по согласованию выделения мотострелковых подразделений для охраны автомобильных колонн бригады[97]. Позже для этой цели были перепрофилированы штатные зенитно-артиллерийские подразделения в составе всех полков и бригад ОКСВА, для которых не нашлось вражеских воздушных целей. Мобильность зенитного орудия, установленного на грузовом автомобиле, вкупе с возможностью стрельбы на больших углах возвышения оказалась эффективным средством для отражения нападений на автоколонны в условиях горной местности Афганистана. В редких случаях ЗУ-23-2 для тех же целей устанавливался также на МТ-ЛБ.
- Вооружённые силы России: Во время всех военных кампаний Российской Федерации конца двадцатого века активно применялась для поражения наземных целей[2]. Максимальное распространение орудие получило как средство огневой поддержки сухопутных подразделений (для частей ВДВ в варианте артустановки «Скрежет» на базе гусеничного БТР-Д индекс БТР-ЗД, в ряде источников упоминается как ЗСУ-23-2).
- Вооружённые силы Вьетнама: Применялись во время Вьетнамской войны войсками ДРВ (Северный Вьетнам).
- Вооружённые силы Ирана: Применялись во время ирано-иракской войны

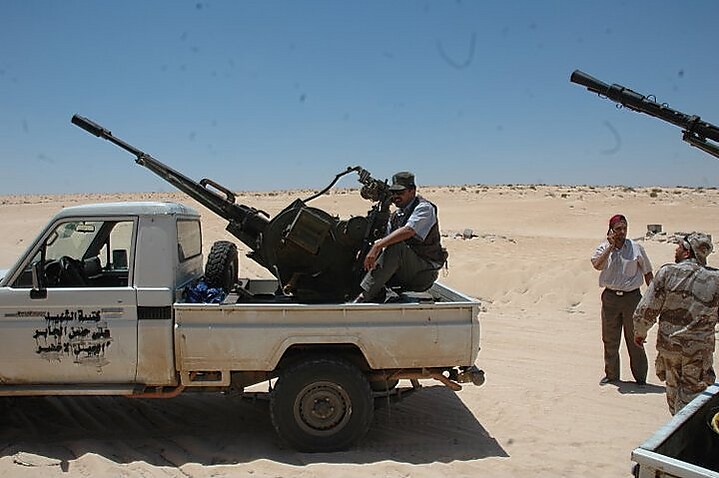

Вооружённые формирования Чеченской Республики Ичкерия: Применялись во время чеченского конфликта.- Вооружённые силы Ливии: самодельные ЗСУ на базе пикапов использовались в гражданской войне
- Вооружённые силы Украины: Установки ЗУ-23-2 используются ВС Украины и Национальной гвардией.
- Вооружённые силы Сирии: ЗУ-23-2 используются в боевых действиях.

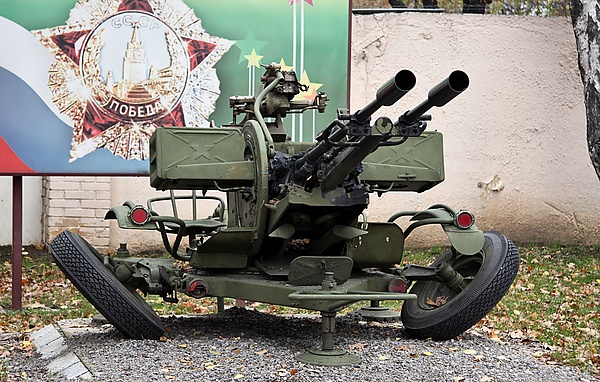

Где можно увидеть
| Страна | Место нахождения | Изображение |
|---|---|---|
| Россия |
Музей отечественной военной истории в деревне Падиково Истринского района Московской области. | |
| Россия |
Экспозиция под открытым небом, Парк Победы г. Саратов. | |
| Россия |
Артиллерийский Музей г. Санкт-Петербург. | |
| Россия |
Музей истории Воздушно-десантных войск г. Рязань. |
|
| Россия |
Аксайский военно-исторический музей г. Аксай, Ростовская область. |
|
| Россия |
В экспозиции Музея 12-го (101-го Благовещенского) укреплённого района г. Благовещенск, Амурская область. |
|
