КПВТ

Пулемёт КПВТ был разработан по заданию Главного артиллерийского управления в Опытном конструкторском бюро Инструментального завода № 2 (г. Ковров) С. В. Владимировым на основе конструкции крупнокалиберного пулемёта Владимирова образца 1944 года (КПВ-44), прошедшего войсковые испытания в 1949 году^[3].

В 1951–1955 гг. по требованиям Главного бронетанкового управления проводились как доработка пулемёта КПВТ, так и разработка различных пулемётных установок для тяжёлых танков. К 1956 г. все доработки пулемёта КПВТ были завершены, началось его серийное производство. Официально принят на вооружение в 1960 году.

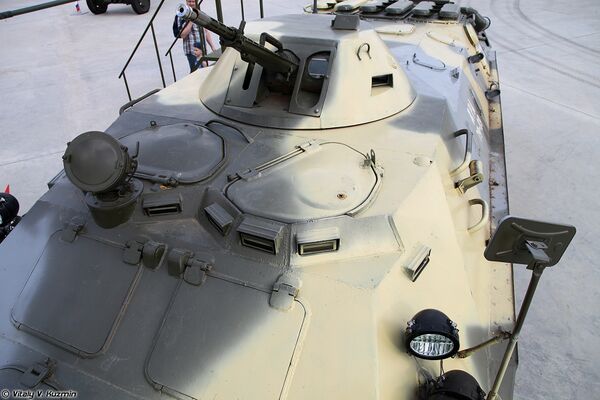

В 1963 г. в ЦКИБ СОО (г. Тула) была создана единая башенная установка для вооружения БТР-60ПБ и БРДМ-2^[4].

Ствол пулемёта – быстросъёмный, что позволяет заменять его в полевых условиях без снятия пулемёта с установки. Длина ствола составляет 1350 мм. Канал ствола имеет 8 правосторонних нарезов. Казённая часть ствола снабжена насадной муфтой с боевыми выступами, служащими для сцепления с боевой личинкой затвора при запирании. На дульной части ствола установлен поршень, взаимодействующий с газами, отводимыми через дульное устройство, что усиливает энергию отката подвижной системы^[6].

Ствол помещён в массивный кожух, который одновременно служит для соединения ствола со ствольной коробкой, защиты ствола от внешних воздействий и направления его движения при откате. Кожух имеет кольцевое утолщение для крепления пулемёта в хомуте установки. Для удобства отделения нагретого ствола на кожухе закреплена рукоятка с деревянными щёчками.

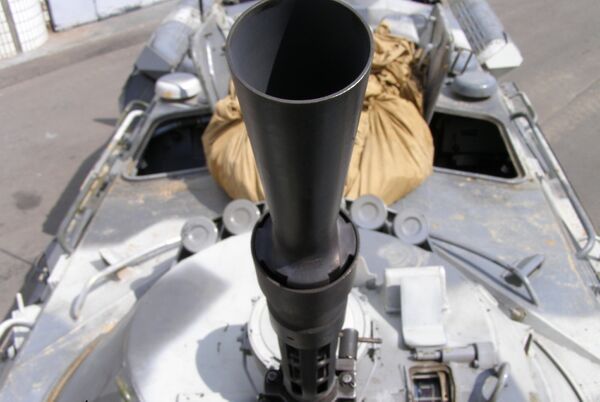

Система охлаждения ствола – воздушное (естественное). Стрельба ведётся с заднего шептала - перед выстрелом затворная рама находится в заднем положении, что улучшает продувание и охлаждение канала ствола, а также предотвращает самовоспламенение патрона в разогретом патроннике. Ресурс ствола позволяет вести огонь непрерывными очередями до 50 выстрелов (одна лента). При перегреве ствола (после 100–150 выстрелов суммарно в интенсивном темпе) требуется его замена или длительное охлаждение. Штатные режимы стрельбы: очереди по 3–5 выстрелов, короткие – до 10, длинные – до 20 выстрелов. Для снижения заметности вспышки выстрела на ствол устанавливается пламегаситель, который также участвует в ускорении отката подвижной системы (как надульник-ускоритель).

Затвор КПВТ – комбинированного типа, состоит из двух основных частей: остова затвора и боевой личинки. Такая схема (с плавающей боевой личинкой) характерна для оружия с коротким ходом ствола^[7].

Процесс запирания – при движении затвора вперёд под действием возвратно-боевой пружины остов затвора набегает на боевую личинку, которая поворачивается при помощи ускорителя. Секторные боевые выступы личинки входят в зацепление с ответными выступами насадной муфты ствола, надёжно запирая канал ствола перед выстрелом. Внутри боевой личинки размещён ударник с бойком. Боёк имеет регулируемый выход (1,6–1,7 мм за зеркало личинки), что позволяет точно дозировать усилие по капсюлю.

В зеркале боевой личинки выполнены вертикальные пазы, по которым при досылании скользит очередной патрон. Для удержания патрона и стреляной гильзы в личинке служат жёсткий и два пружинных фиксатора. Извлечение стреляной гильзы из патронника и удаление её из оружия обеспечивают два извлекателя, закреплённые на гребне остова затвора.

Возвратно-боевая пружина – многожильная, расположена в канале ствольной коробки. Она служит не только для возврата затвора в переднее положение, но и для сообщения ему энергии, необходимой для запирания канала ствола и разбивания капсюля^[8].

В затыльнике ствольной коробки смонтировано буферное устройство – пружинный буфер, который:

• смягчает удар затвора в крайней задней точке,
• накапливает энергию при откате,
• ускоряет накат затвора, повышая надёжность работы автоматики в сложных условиях (загрязнение, густая смазка).

Автоматика КПВТ работает за счёт энергии отдачи ствола при его коротком ходе. Ускоритель в виде надульника (поршня на дульной части ствола) служит для увеличения импульса отката подвижной системы, но не является газоотводным механизмом в классическом понимании – отвода пороховых газов из канала ствола не происходит. Порядок работы цикла^[8]:

• Выстрел – после удара бойка по капсюлю пороховые газы толкают пулю вперёд, а через дно гильзы – затвор назад. Ствол и затвор начинают совместное движение назад (ход около 30 мм).
• Отпирание – При движении назад рычаг-ускоритель, одним плечом упираясь в неподвижную ствольную коробку, а другим – в остов затвора, придаёт последнему дополнительное ускорение и одновременно обеспечивает поворот боевой личинки для отпирания канала ствола, расцепляя её со стволом.
• Дальнейший откат – ствол под действием своей пружины возвращается в переднее положение, а затвор (остов с личинкой) продолжает движение назад за счёт инерции, сжимая возвратно-боевую пружину и буфер.
• Извлечение и подача – при откате извлекатели выдёргивают стреляную гильзу из патронника; подаватель опускает очередной патрон из ленты в вертикальные пазы боевой личинки.
• Накат и запирание – сжатая возвратно-боевая пружина толкает затвор вперёд. Остов набегает на боевую личинку, поворачивает её, и боевые выступы входят в зацепление – канал ствола заперт. Ударник, жёстко связанный с остовом, бойком разбивает капсюль следующего патрона.

Цикл повторяется, пока спусковой механизм удерживается в нажатом состоянии.

Питание пулемёта – ленточное, из металлической нерассыпной ленты на 50 патронов, уложенной в патронную коробку. Звенья ленты соединяются патронами. Механизм подачи – ползункового типа, собран в крышке ствольной коробки. В его состав входят^[5]:

• ползун подачи с подающими пальцами;
• движок подачи, связанный с остовом затвора;
• рычаг пропуска подачи (блокирует подачу, если патрон не был захвачен извлекателями).

Ключевая особенность КПВТ – возможность переключения направления подачи ленты (справа налево или слева наоборот). Это достигается перестановкой деталей подающего механизма и зеркальной установкой крышки приёмника. Такая функция критически важна для монтажа пулемёта на разные образцы бронетехники и корабельные установки, где удобство размещения патронной коробки может различаться.

Спусковой механизм КПВТ обеспечивает только автоматический огонь. Рекомендованные режимы стрельбы^[5]:

• короткие очереди — 2–5 выстрелов (основной режим для борьбы с легкобронированными целями и подавления огневых точек);
• длинные очереди — до 20 выстрелов (для стрельбы по площадным и групповым целям);
• непрерывные очереди — до 50 выстрелов (допускаются только в исключительных случаях, после чего требуется охлаждение ствола или его замена).

При стрельбе непрерывными очередями ресурс ствола снижается, поэтому в штатных условиях стрельба ведётся короткими и длинными очередями с паузами для охлаждения^[8].

Предохранительные устройства:

• неавтоматический предохранитель, блокирующий шептало;
• автоматические предохранители, исключающие:
  • запирание затвора при неправильно присоединённом стволе;
  • подачу ленты, если патрон не извлечён из звена;

• отрывное устройство в спусковом механизме, которое гарантирует, что шептало опустится только при подходе затвора к заднему положению – предотвращает «скусывание» боевых выступов при медленном отпускании спуска.

Механизм пневмоперезаряжания предназначен для дистанционного отведения затвора назад (постановки на шептало) при заряжании или перезаряжании. Он работает от бортовой пневмосети боевой машины (давление не ниже 16 атм). Поршень механизма связан с рукояткой перезаряжания пулемёта. В случае отсутствия сжатого воздуха или падения давления перезаряжание производится вручную^[5].

Электроспуск – герметичный электромагнитный механизм, смонтированный на ствольной коробке. При нажатии кнопки спуска ток проходит через обмотку, якорь притягивается и через коленчатый рычаг приподнимает шептало, запуская автоматическую стрельбу. Штепсельный разъём электропитания имеет бронированный кабель. Допустимые колебания напряжения – 22–30 В.

Пулемёт КПВТ не имеет собственных механических прицелов (мушки и целика). Наведение осуществляется с помощью^[5]:

• прицельных приспособлений боевой машины (танка, БТР, БРДМ);
• оптических и коллиматорных прицелов (например, перископический ПП-61А, оптический ПУ, зенитный коллиматорный ВК-4/ВК-4М с подсветкой для ночной стрельбы);
• поворотного и подъёмного механизмов установки с фиксацией тормозами.

В комплект поставки пулемёта входят:

• патронные коробки с лентами;
• маслёнка, шомпол, ключ-отвёртка, молоток;
• принадлежность для чистки, разборки и сборки;
• запасные части, инструмент и принадлежности (ЗИП);
• прибор выверки прицелов (ТХП – трубка холодной пристрелки), который входит в комплектацию боевой машины, а не пулемёта;
• приспособление для стрельбы холостыми патронами;
• приспособление для снаряжения лент патронами (выравниватель).

Пулемёт использует 14,5×114 мм патроны – один из самых мощных серийных винтовочных калибров в мире. Начальная скорость пули составляет 945–998 м/с. Типы пуль^[8]:

• Б-32 – бронебойно-зажигательная пуля (головная часть чёрная с красным пояском);
• БС-41 – бронебойно-зажигательная пуля с металлокерамическим сердечником (вершина чёрная, остальная часть красная);
• БЗТ – бронебойно-зажигательно-трассирующая пуля (головная часть фиолетовая с красным пояском);
• МДЗ – зажигательная пуля мгновенного действия.

КПВТ предназначен для решения следующих огневых задач^[5]:

• поражение легкобронированных целей (бронетранспортёры, БРДМ, лёгкие танки, боевые машины пехоты) — эффективная дальность до 1000 м (пуля Б-32 пробивает 30–32 мм гомогенной брони на 500 м, до 40 мм — на 50 м);
• поражение небронированных целей (живая сила, автомобильная техника, огневые средства) — дальность до 2000 м;
• стрельба по воздушным целям (самолёты, вертолёты, БПЛА) — досягаемость по высоте до 1500–2000 м^[5];
• подавление огневых точек и долговременных укреплений — на дальностях до 1000 м.

Боевая скорострельность составляет 70–80 выстрелов в минуту при стрельбе короткими очередями, что позволяет эффективно расходовать боеприпасы и избегать перегрева ствола.

КПВТ имеет ряд конструктивных особенностей, обусловленных установкой на бронетанковую технику^[6]:

• Электроспуск — позволяет вести огонь дистанционно, с кнопки на рукоятке наводчика или командира машины. Напряжение питания — 22–30 В.
• Пневмоперезаряжание — от бортовой пневмосети (давление не ниже 16 атм) для дистанционного отведения затвора назад при заряжании и перезаряжании. При падении давления или отсутствии пневмосети перезаряжание производится вручную.

• Гильзоотвод — стреляные гильзы удаляются вперёд и за пределы башни (корпуса), чтобы предотвратить загазованность боевого отделения.
• Увеличенный диаметр кожуха ствола — обеспечивает повышенную жёсткость и позволяет менять ствол без отвинчивания поршня.
• Отсутствие механических прицелов — наведение осуществляется через прицелы боевой машины (оптические, коллиматорные, тепловизионные) или через штатные зенитные прицелы ВК-4/ВК-4М^[5].

Эффективность применения КПВТ в зависимости от характера цели представлена в таблице^[5].
