БТР-3

БТР-3 — украинский бронетранспортёр, разработанный Харьковским конструкторским бюро по машиностроению имени А. А. Морозова. Является дальнейшим развитием бронетранспортёра БТР-80[7].

Предназначен для транспортировки личного состава мотострелковых подразделений и их огневой поддержки в бою. БТР используется для оснащения подразделений, способных вести боевые действия в различных условиях, в том числе в условиях применения противником оружия массового поражения.

Общие сведения

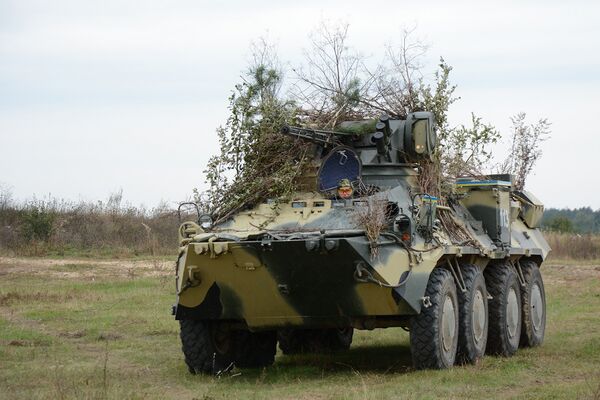

БТР-3
БТР-3Е1
Классификация бронетранспортёр
Боевая масса, т 16,5
Экипаж, чел. 3
Десант, чел. 10[1]
История
Разработчик Украина ХКБМ
Производитель Украина Киевский бронетанковый завод
Годы производства с 2001
Годы эксплуатации с 2001
Количество выпущенных, шт. более 415 на 2016 год[2]
Основные операторы  Таиланд
 Украина
 ОАЭ
 Нигерия
Размеры
Длина корпуса, мм 7650
Ширина, мм 2900
Высота, мм 2860
Бронирование
Тип брони стальная катаная гомогенная (противопульная, противоосколочная)
Вооружение
Калибр и марка пушки 30-мм ЗТМ-1
Тип пушки нарезная малокалиберная автоматическая пушка
Боекомплект пушки 350
Дальность стрельбы, км БТС: 2,0[3]
БОТС и ОФЗС: 4,0
ПТУР: 5,0[4]
Прицелы оптико-телевизионная система с дальномером и стабилизацией поля зрения в вертикальной и горизонтальной плоскостях
Пулемёты 1 х 7,62-мм КТ-7.62 (Боекомплект ~2000)
Другое вооружение ПТРК «Барьер»,
30-мм автоматический гранатомёт КБА-117 (Боекомплект ~ 145)
Двигатель
Подвижность
Мощность двигателя, л. с. 325
Скорость по шоссе, км/ч 100
Запас хода по шоссе, км 600
Запас хода по пересечённой местности, км 360
Удельная мощность, л. с./т 19,7
Колёсная формула 8 × 8 / 4 (две передних оси)
Тип подвески индивидуальная торсионная с гидравлическими амортизаторами
Преодолеваемая стенка, м 0,5
Преодолеваемый ров, м 2,0
Преодолеваемый брод, м плавает со скоростью до 8 км/ч

История создания и производства

Разработка БТР-3 началась в 2000 году. Первый БТР-3У «Guardian» проектировался по техническому заданию компании ADCOM из ОАЭ[8] для участия в конкурсе на поставку БТР для морской пехоты ОАЭ. Первая машина была сделана на базе БТР-94 - модернизации БТР-80, разработанной по заказу Иордании на Харьковском заводе транспортного машиностроения имени В. А. Малышева (ХЗТМ), в КБ отдела «65»[9]. Разработка конструкции БТР-3 была завершена в 2002 году[10]. Помимо ХКБМ, в разработке и создании БТР-3 и его модификаций участвовали «Государственный научно-технический центр артиллерии и стрелкового вооружения» (Украина), «ADCOM Manufacturing Company Ltd. WLL» (ОАЭ), «Deutz AG» (ФРГ) и «Allison Transmission» (США)[11]. В производстве БТР-3 задействованы 10 предприятий концерна «Укроборонпром»"[12].

16 августа 2004 года конструкция "колёсного бронетранспортера на базе взятого за прототип БТР-80" была запатентована[13].

Производство корпусов для БТР-3 по некоторым данным находилось в Мариуполе Донецкой области на заводе «Азовмаш». Существуют утверждения о производстве корпусов БТР-3 на Лозовском кузнечно-механическом заводе[14].

В дальнейшем, производство корпусов было освоено на Киевском бронетанковом заводе (где происходит сборка БТР-3)[15].

Эксплуатационные затраты у БТР-3Е меньше, чем у БТР-4, в июне 2014 они составляли около 5 тыс. гривен в месяц[16].

По состоянию на начало 2015 года, предприятиями военно-промышленного комплекса Украины был освоен выпуск 90% компонентов и комплектующих к БТР-3[10]. Как сообщил в интервью директор Киевского бронетанкового завода В. Лисица, по результатам двенадцати месяцев интенсивной эксплуатации в условиях боевых действий, к началу ноября 2015 года в конструкцию БТР-3 были внесены почти 740 изменений, в результате которых были устранены имевшиеся ранее недочёты, повышены боевая эффективность и технологичность производства (в частности, изменено расположение сварных швов). Кроме того, были начаты работы по созданию опытного образца БТР-3 с двигателем MAN немецкого производства[17].

В начале ноября 2015 года на выставке вооружения «Defense & Security-2015» было подписано рамочное соглашение о намерении начать производство БТР-3Е1 и запасных частей к ним на территории Таиланда[18].

Описание конструкции

БТР-3 имеет сходную с советскими БТР-70/80 компоновку с расположением отделения управления в передней части корпуса, совмещённого десантного и боевого — в средней, а моторно-трансмиссионного — в кормовой части машины.

БТР способен вплавь форсировать водные преграды. На плаву приводится в движение одним водомётным движителем, установленным в кормовой части корпуса. Для преодоления водной преграды, водитель, не выходя из бронетранспортёра, активирует водоотражательный щиток и включает водооткачивающие насосы.

Штатный экипаж БТР-3Е1 состоит из двух человек: механика-водителя и оператора боевого модуля. Десантный отсек бронетранспортёра вмещает до восьми мотострелков, которые заходят в машину и выходят из неё через двухстворчатые бортовые люки с каждой стороны корпуса. Нижняя часть двери опускается вниз и формирует ступеньку, а верхняя часть открывается в сторону по ходу движения машины. На крыше также имеются люки.

Также на БТР-3Е1 установлены автоматическое противопожарное оборудование в моторно-трансмиссионном отделении и система кондиционирования воздуха.

Защищённость

БТР-3Е1 имеет дифференцированную противопульную броню и противоосколочную защиту из материала типа кевлар. Броневой корпус собирается при помощи сварки из катаных листов гомогенной броневой стали. Большинство листов вертикального бронирования БТР-3, за исключением нижних бортовых и кормового, установлены со значительными углами наклона.

Броневой корпус БТР-3 имеет обтекаемую форму, повторяющую БТР-80 (с целью обеспечения движения по воде), однако по отдельному заказу возможен выпуск БТР-3 с увеличенной на 150 мм высотой десантного отделения[10].

Подвижность

Рулевое управление оснащено гидроусилителем руля. Для повышения маневренности четыре передних колеса выполнены рулевыми. Бронетранспортёр оборудован централизованной системой регулировки давления в шинах, что даёт возможность водителю быстро менять давление для преодоления трудных участков бездорожья.

Двигатель и трансмиссия

На БТР-3У «Гардиан» устанавливается двигатель Deutz BF6M1015, мощностью 326 л.с. и автоматической трансмиссией Allison MD3066, либо двигатель УТД-20, мощностью 300 л.с.[9]

На последней версии бронетранспортёра БТР-3Е1, устанавливается турбированный рядный шестицилиндровый дизельный двигатель MTU 6R106TD21 объёмом 7,2 л и мощностью 325 л.с., состыкованный с шестиступенчатой[19] автоматической трансмиссией Allison 3200SP.

К началу 2015 года разработан вариант БТР-3 с трансмиссией украинского производства[10].

Ходовая часть

БТР-3Е1 оснащён пулестойкими французскими шинами Michelin[10]. Шины — диагональные, бескамерные, переменного давления и размерностью 365/90 R18 или 335/80 R20.

Вооружение

БТР-3У «Гардиан» оснащён боевым модулем КБА-105 «Шквал» с 30-мм автоматической пушкой ЗТМ-1, спаренным с ней 7,62-мм пулемётом КТ-7,62, двумя пусковыми установками ПТУР 9М113М «Конкурс-М» и 30-мм автоматическим гранатомётом. Комплекс управления огнём оснащён прицельным комплексом ОТП-20, который интегрирован с системой управления стрельбой управляемыми ракетами и двухплоскостным стабилизатором вооружения СВУ-500[20].

БТР-3Е1 оснащён одноместным башенным модулем БМ-3М «Штурм» со стабилизацией блока вооружения в двух плоскостях[21], разработанный ХКБМ им. Морозова под руководством М.Д. Борисюка. В модуле установлена 30-мм автоматическая пушка ЗТМ-1 (с боекомплектом 350 снарядов), 7,62-мм пулемёт КТ-7.62 (с боекомплектом 2000 патронов) и противотанковый ракетный комплекс «Барьер» с четырьмя ракетами[22], с левой стороны модуля установлен 30-мм автоматический гранатомёт КБА-117.

Комплекс управления огнём состоит из оптико-электронного прицельного комплекса ОТП-20, интегрированного с системой управления стрельбой ПТРК «Барьер» и стабилизатором вооружения СВУ-500 в вертикальной и горизонтальной плоскостях, что позволяет вести огонь на ходу.[23]. На башне, по три штуки с каждой стороны, установлены 81-мм дымовые гранатомёты «Туча», приводимые в действие электроспуском.

Система управления огнём и прицельные приборы

На БТР-3Е1 установлена оптико-электронная система наблюдения, прицеливания и управления огнём (СУО) «Трек-М» производства Черниговского завода радиоприборов («ЧеЗаРа»)[24] Система обеспечивает наблюдение и обнаружение наземных целей и вертолётов, прицеливание и дистанционное управление вооружением бронетранспортёра[25].

Командир имеет отдельное панорамное устройство наблюдения, поиска цели и целеуказания «Панорама-2П», и пульт управления для обеспечения дублированного управления вооружением боевого модуля через прицельные приборы наводчика. Панорамная камера способна подниматься на высоту до 0,5 м над башней и обеспечивать круговой обзор и используется командиром для целеуказания наводчику. Система панорамного наблюдения также производится на «ЧеЗаРа».[26]

Модификации

БТР-3Е1 на выставке Africa Aerospace and Defence Expo 2010

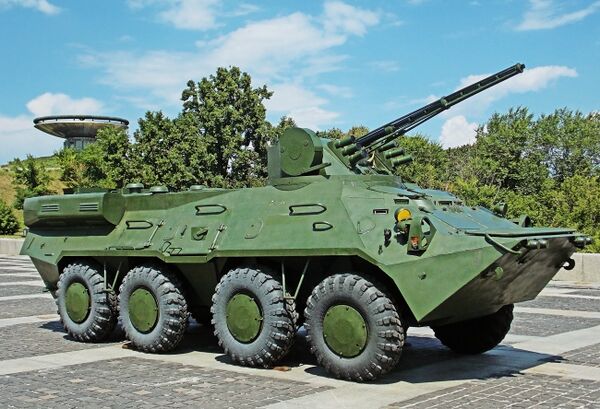

БТР-3Е как участник внешней экспозиции боевой техники в Национальном музее истории Украины во Второй Мировой Войне. Киев, июль 2016 года
  • БТР-3У «Гардиан» — глубокая переработка БТР-94К, с двигателем Deutz BF6M1015 и автоматической трансмиссией Allison MD3066, либо двигателем УТД-20. Оснащён боевым модулем КБА-105 «Шквал».[20]
  • БТР-3У1 — БТР-3У с боевым модулем БМ-3С, вооружённым автоматической пушкой ЗТМ-1 и 7,62-мм пулемётом ПКТ.
  • БТР-3Е — с двигателем УТД-20 или Deutz BF6M1015. Оснащён боевым модулем БМ-3М «Штурм-М».[1]
    • БТР-3Е1 — БТР-3Е, в котором система управления огнём «Тандем» заменена на систему управления огнём TREK[10]
    • БТР-3Е1К — командирская машина[25]
    • БТР-3Е с башней CSE 90LP производства бельгийской компании CMI Defence - демонстрационный образец показан в феврале 2013 года на IDEX-2013[27]
    • БТР-3Е1Ш — командно-штабная машина[25]
    • БТР-3Е CPWS-30 — модификация 2014 года с боевым модулем CPWS-30 бельгийской компании «Cockerill»[28]
    • БТР-3ЕУ1 - модификация БТР-3Е, разработанная в 2015 году и разрешённая к эксплуатации в вооружённых силах Украины в 2015 году[29]
    • БРМ-3Е1 — разведывательная машина[25]
  • МОП-3Е1 — машина огневой поддержки[25]
  • БТР-3К — командирская машина
  • БТР-3С — бронированная медицинская машина
  • БТР-3БР — БРЭМ, оборудованный крюками, лебёдками и бульдозерным ножом.
  • БТР-3РК — самоходный противотанковый комплекс, вооружённый 4 пусковыми установками ПТУР «Барьер» (боекомплект - 16 ракет)[30] и 12,7-мм пулемётом НСВТ[31]
  • БТР-3М1 — самоходный миномёт, вооружённый 81/82-мм миномётом и 12,7-мм пулемётом НСВТ
  • БТР-3М2 — самоходный миномёт, вооружённый 120-мм миномётом и 12,7-мм пулемётом НСВТ[10]
  • БТР-3ДА — модификация 2015 года[32], с увеличенной до 104 км/ч максимальной скоростью и улучшенной защитой, массой 16,5 тонн. Принят на вооружение вооружённых сил Украины в ноябре 2015 года[33]
    • БТР-3ДА/70 - версия БТР-3ДА с бронированным корпусом, изготовленным с использованием нижней части БТР-70. В период с 19.10.2015 по 23.10.2015 оба образца БТР-3ДА и БТР-3ДА/70 успешно прошли ведомственные испытания.[34]

Оценка машины


Недостатки

Одна из причин отказа Азербайджана от закупок БТР-3 в 2013 году была связана с недостаточным усилением защищённости машины и сложностями с управлением [53][54]

На вооружении

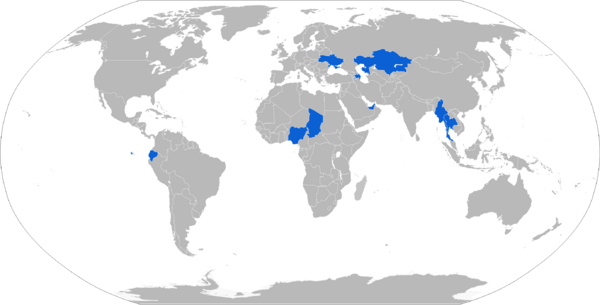

Операторы
Украинский БТР-3 в Академии Сухопутных войск
