Пистолет-пулемёт Дегтярёва (1929)

В середине 1920-х годов в РККА сложилась критическая ситуация с автоматическим оружием для пехоты. Опыт Первой мировой и Гражданской войн продемонстрировал, что плотность огня на коротких дистанциях стала решающим фактором боя. Традиционные магазинные винтовки, даже с высокой скорострельностью, не могли обеспечить необходимую огневую поддержку наступающей пехоте^[2].

27 октября 1925 года Комиссия по вооружению РККА официально констатировала, что младший и средний командный состав необходимо перевооружить пистолетами-пулемётами. При этом револьверы системы Нагана предлагалось оставить только старшему и высшему командованию. В 1926 году Артиллерийский комитет Артиллерийского управления РККА утвердил технические условия на изготовление пистолетов-пулемётов^[3].

Первые опыты создания такого оружия велись под патрон 7,62×38 мм Наган. В 1927 году Ф. В. Токарев представил так называемый «лёгкий карабин» под этот патрон, но конструкция была признана неудачной. Главной причиной называлось использование гильзы с выступающей закраиной, что затрудняло надёжную подачу патронов из магазина в автоматическом режиме. В 1928 году Артиллерийский комитет предложил принять для пистолетов и пистолетов-пулемётов патрон 7,63×25 мм Маузер. Этот боеприпас, использовавшийся в пистолете Маузер К-96, обладал рядом преимуществ: высокой мощностью, удачной баллистикой пули, бутылочной формой гильзы, обеспечивавшей надёжную подачу, а также возможностью использовать для производства стволов то же оборудование, что и для винтовки Мосина (калибр 7,62 мм). В 1929 году были сформулированы новые требования — основным оружием пехоты должна была стать самозарядная винтовка, а наряду с ней — пистолет-пулемёт с магазином на 20-25 патронов и дальностью стрельбы 400—500 метров^[4].

В 1929 году В. А. Дегтярёв, возглавлявший проектно-конструкторское бюро Ковровского завода № 2, представил свой первый опытный образец пистолета-пулемёта. В отличие от Ф. В. Токарева, который пытался переработать конструкцию пулемёта Максим, В. А. Дегтярёв пошёл по пути унификации со своим ручным пулемётом ДП (принятым на вооружение в 1927 году), поскольку завод уже освоил производство ДП, и создание пистолета-пулемёта на его узлах обещало технологические выгоды. Прототип пистолет-пулемёта 1929 года получил массивную фрезерованную ствольную коробку, очень похожую на пулемётную, дисковый магазин сверху, а также оригинальный полусвободный затвор с парой симметричных боевых упоров, которые разводились ударником при запирании и сводились под действием давления газов после выстрела, перераспределяя энергию между частями затвора. Ствол снабжался кольцевыми проточками для улучшения охлаждения и полностью закрывался перфорированным кожухом, снизу которого крепилась передняя рукоятка для облегчения перевода огня в горизонтальной плоскости. На ствольной коробке размещался флажковый переводчик режимов огня (одиночный/непрерывный) справа и предохранитель слева. Прицел был рамочным, градуированным до 200 метров.

В июне-июле 1930 года на Научно-испытательном оружейном полигоне (НИОП) был проведён конкурс^[5]. В конкурсе участвовали самозарядные пистолеты и экспериментальные пистолеты-пулемёты отечественных конструкторов-оружейников (Токарева, Дегтярёва, Коровина) и иностранные образцы оружия для сравнения. В ходе испытаний экспериментальные образцы пистолет-пулемётов отстреляли около 1100 патронов, результаты были признаны неудовлетворительными. В рапорте полигона отмечалось четыре преимущества системы Дегтярёва:

• малое количество задержек;
• хорошая защита стрелка от газов и брызг масла;
• значительная ёмкость магазина (44 патрона);
• хорошая кучность стрельбы одиночными выстрелами.

Однако недостатков было выявлено больше, главными из них назывались:

• излишняя сложность и технологическая трудоёмкость конструкции;
• чрезмерная масса;
• слишком высокий темп стрельбы, затруднявший контроль оружия;
• громоздкость и неудобство при переноске.

В итоге ни один из представленных на конкурс образцов пистолет-пулемётов принят на вооружение не был. Пистолет-пулемёт Дегтярёва признали в целом неудачным. Конструктор прекратил работу над этой схемой и в 1931 году создал новый вариант — с иным типом полусвободного затвора (замедление за счёт трения рукояти), а в 1932 году перешёл к системе со свободным затвором. Именно этот вариант после доводки в 1934 году стал первым советским серийным пистолетом-пулемётом с наименованием ППД-34^[6].

Конструкция ППД-1929 года являлась уникальной и значительно отличалась от всех последующих советских пистолетов-пулемётов, созданных В. А. Дегтярёвым. Фактически, это была попытка создать «облегчённый пулемёт» под пистолетный патрон^[1].

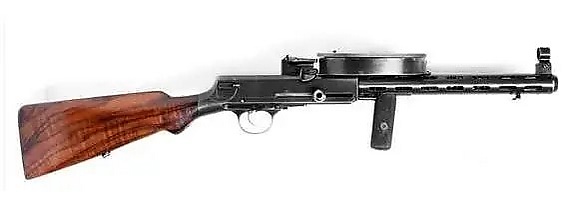

Общая компоновка — оружие было построено по классической схеме с деревянной ложей, стволом, закрытым перфорированным кожухом, и магазином, расположенным сверху ствольной коробки — необычное решение для пистолетов-пулемётов, которое имело преимущество при стрельбе из окопа или лёжа, поскольку линия прицеливания получалась очень низкой, уменьшая силуэт стрелка.

Автоматика была основана на использовании энергии отдачи при неподвижном стволе. Был реализован полусвободный затвор с парой симметричных боевых упоров.

Затворная группа состояла из трёх основных элементов:

• затвор (личинка) — передняя часть, непосредственно подпиравшая казённый срез.
• затворная рама (остов) — массивная задняя часть, внутри которой был смонтирован ударник.
• возвратный механизм — возвратно-боевая пружина располагалась в цилиндрическом пазу нижней крышки ствольной коробки, смещённая влево от продольной оси оружия.

Принцип работы автоматики (цикл выстрела)^[2]:

• Запирание — при накате затворной группы под действием возвратной пружины затвор (личинка) досылал патрон в патронник и упирался в казённый срез ствола. Затворная рама продолжала движение по инерции, и её клинообразный ударник входил между боевыми упорами, раздвигая их. Разведённые упоры своими концевыми выступами входили в специальные вырезы (боевые упоры) в стенках ствольной коробки. Происходило запирание канала ствола.
• Выстрел — после удара бойка по капсюлю и выстрела давление пороховых газов через дно гильзы передавалось на чашечку затвора. Затвор начинал движение назад, но его боевые упоры, скользя своими скруглёнными концами по дугообразным упорным поверхностям вырезов ствольной коробки, стремились сойтись (повернуться внутрь). При схождении упоры давили на наклонные поверхности ударника, заставляя массивную затворную раму ускоряться и отходить назад быстрее, чем сам затвор.
• Происходило перераспределение энергии отдачи — лёгкая личинка притормаживалась, а тяжёлая рама разгонялась.
• Отпирание и откат — после того как концы упоров полностью выходили из вырезов ствольной коробки, затвор отпирался и двигался назад вместе с разогнанной рамой, откатывался назад вместе с ней. В это время происходила экстракция гильзы, взведение ударного механизма и сжатие возвратной пружины.
• Следующий цикл — затворная группа, дойдя до крайней задней точки, под действием возвратной пружины шла вперёд, и цикл повторялся.

Ударно-спусковой механизм (УСМ) был размещён в отдельной ствольной коробке. Он позволял вести как одиночный, так и непрерывный огонь. Флажковый переводчик располагался над спусковой скобой справа. Предохранитель находился слева^[3].

Питание — дисковый магазин, крепившийся сверху ствольной коробки. Патроны в магазине располагались по радиусу, пулями к центру. Подача осуществлялась спиральной пружиной. Ёмкость магазина составляла 44 патрона^[5].

Ствол и кожух — ствол был нарезным (4 нареза), с поперечными кольцевыми рёбрами для улучшения охлаждения. Он полностью закрывался стальным перфорированным кожухом. На кожухе снизу была закреплена передняя рукоятка^[5].

Прицельные приспособления и ложа

Прицельные приспособления — мушка (защищённая «ушками») и рамочный прицел, рассчитанный на дальность до 200 метров^[5].

Ложа — деревянная, с полупистолетным выступом шейки приклада.

Экспериментальный ППД-1929 использовал патрон 7,63×25 мм Маузер (немецкое обозначение — 7,63×25 Mauser). Непосредственно на испытаниях применялись боеприпасы немецкой фирмы Geco (Gustav Genschow & Co.)^[7].

Характеристики патрона:

• калибр 7,63 мм;
• тип гильзы — бутылочная, без закраины, что обеспечивало подачу из магазина;
• пуля — оболочечная, с начальной скоростью около 450—500 м/с;
• дульная энергия была существенно выше, чем у 9×19 мм Парабеллум того времени.

Именно высокая мощность и удачная баллистика стали причинами выбора этого патрона. Позднее, с принятием на вооружение в 1933 году пистолета ТТ, в СССР началось производство его адаптированного варианта под индексом 7,62×25 мм ТТ. Этот патрон стал штатным для всех последующих серийных советских пистолетов-пулемётов — ППД-34, ППД-34/38, ППД-40, а затем и ППШ-41 и ППС-43.

Тактико-технические характеристики пистолет-пулемёта Дегтярёва (1929) представлены в таблице^[3][1].

Официально модификаций пистолет-пулемёт Дегтярёва (1929) не имел, так как в серию не пошёл. Однако на его основе В. А. Дегтярёв создал два последующих опытных образца, которые являлись отдельными конструкциями, но исторически их часто рассматривали как развитие темы «полусвободного затвора»^[7].

Пистолет-пулемёт Дегтярёва (1931) — этот образец представлял собой следующую попытку создать оружие с полусвободным затвором. В этой модели В. А. Дегтярёв отказался от сложных боевых упоров в пользу иного принципа замедления — за счёт повышенного трения. Затвор имел взводную рукоять, которая после прихода в крайнее переднее положение попадала в специальный скос (вырез) в ствольной коробке и поворачивала затвор вправо на небольшой угол, создавая дополнительное трение. Это замедляло его отход. Конструктивно образец 1931 года имел ствольную коробку круглого сечения и ствол, почти полностью закрытый деревянными накладками вместо массивного кожуха.

Пистолет-пулемёт Дегтярёва (1932) — этот образец ознаменовал окончательный отказ от идеи полусвободного затвора. В. А. Дегтярёв применил схему со свободным затвором, которая уже была отработана на зарубежных образцах. Данный вариант показал себя более надёжным и технологичным. Именно он после нескольких лет доводки в 1934 году был принят на вооружение как «7,62-мм пистолет-пулемёт образца 1934 года системы Дегтярёва (ППД)». Все последующие серийные ППД базировались именно на схеме 1932 года.

Результаты сравнения пистолет-пулемёта Дегтярёва (1929) с мировыми аналогами представлены в таблице^[3][1].

ППД-1929 по своей конструкции был сопоставим с лучшими образцами, а по мощности патрона и идее полусвободного затвора даже их опережал. Однако конструктивная переусложнённость, подражание пулемёту ДП и отсутствие доводки в массовое производство сделали его неконкурентоспособным.

Оценка ППД-1929 с точек зрения современников отрицательная. Несмотря на оригинальность и хорошую кучность, оружие признали слишком сложным, тяжёлым, с чрезмерно высоким темпом стрельбы, громоздким и неудобным для эксплуатации. Идея унификации с ручным пулемётом ДП себя не оправдала. Однако ППД-1929 занял место в истории мирового оружия. В. А. Дегтярёв стал родоначальником целого подкласса полусвободных затворов с парными симметричными запирающими элементами. Конструкции, развивавшие ту же идею, появились позже в США (Рейзинг M50), Швейцарии (Stgw.57), Германии (HK G3, MP5). Конструкторы Вернер Грюнер, Людвиг Форгримлер и Рудольф Амслер разработали свои варианты существенно позже, и их конструкции оказались значительно более успешными, но именно пистолет-пулемёт Дегтярёва (образца 1929 года) был первым^[6][3].

Экспериментальный пистолет-пулемёт Дегтярёва образца 1929 года не участвовал в боевых действиях. Весь его «послужной список» ограничился полигонными испытаниями 1930 года. Он никогда не состоял на вооружении, не поставлялся в войска и не применялся в боях. Весь последующий боевой путь относился уже к его наследникам — серийным ППД-34, ППД-34/38 и ППД-40, которые применялись в советско-финской войне (1939—1940), на начальном этапе Великой Отечественной войны (в партизанских отрядах и в блокадном Ленинграде в 1941—1942 годах)^[1].

Пистолет-пулемёт Дегтярёва 1929 года как конструкторское решение оказался неудачным. Он стал наглядным примером того, как попытка глубокой унификации с ручным пулемётом ДП (массивная фрезерованная ствольная коробка, верхний диск, система упоров) привела к созданию образца, непригодного для массового использования в пехоте из-за сложности, массы и чрезмерного темпа стрельбы^[3].

Тем не менее, именно эта конструкция стала одной из первых в мире реализовавшей конструкцию полусвободный затвор с двумя симметричными боевыми упорами, работавшими как рычаги замедления. Схожие кинематические принципы (хотя и с иным конструктивным исполнением) позже использовались в таких системах, как американский Reising M50, швейцарский Stgw.57, немецкие HK G3 и MP5. В. А. Дегтярёв в 1929 году предложил оригинальную, но непроработанную конструкцию, которую другие довели до логического завершения спустя десятилетия.

Сохранившийся экземпляр экспериментального пистолета-пулемёта Дегтярёва 1929 года находится в фондах Военно-исторического музея артиллерии, инженерных войск и войск связи (г. Санкт-Петербург)^[7].
