Сталь

Сталь
Фазы железоуглеродистых сплавов
Феррит (твёрдый раствор внедрения C в α-железе с объёмно-центрированной кубической решёткой) Аустенит (твёрдый раствор внедрения C в γ-железе с гранецентрированной кубической решёткой) Цементит (карбид железа; Fe3C метастабильная высокоуглеродистая фаза) Графит стабильная высокоуглеродистая фаза
Структуры железоуглеродистых сплавов
Ледебурит (эвтектическая смесь кристаллов цементита и аустенита, превращающегося при охлаждении в перлит) Мартенсит (сильно пересыщенный твёрдый раствор углерода в α-железе с объёмно-центрированной тетрагональной решёткой) Перлит (эвтектоидная смесь, состоящая из тонких чередующихся пластинок феррита и цементита) Сорбит (дисперсный перлит) Троостит (высокодисперсный перлит) Бейнит (устар.: игольчатый троостит) — ультрадисперсная смесь кристаллов низкоуглеродистого мартенсита и карбидов железа
Стали
Конструкционная сталь (до 0,8 % C) Высокоуглеродистая сталь (до ~2 % C): инструментальная, штамповая, пружинная, быстрорежущая Нержавеющая сталь (легированная хромом) Жаростойкая сталь Жаропрочная сталь Высокопрочная сталь
Чугуны
Белый чугун (хрупкий, содержит ледебурит и не содержит графит) Серый чугун (графит в форме пластин) Ковкий чугун (графит в хлопьях) Высокопрочный чугун (графит в форме сфероидов) Половинчатый чугун (содержит и графит, и ледебурит)

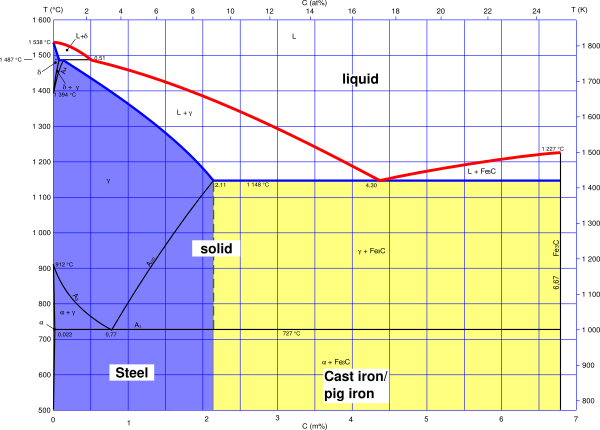

Диаграмма состояния сплавов железо-углерод, область стали помечена синим

Сталь (от нем. Stahl) —ковкий сплав железа с углеродом и другими элементами. Он широко используется в различных отраслях промышленности, включая производство металлопроката, а также разнообразной посуды, медицинских изделий и инструментов и др. Процесс производства стали является важной частью черной металлургии.

Основой стали является железо, составляющее почти 99% общей массы сплава. Углерод вносит долю от 0,1 до 2%, определяя твердость и прочность материала, а железо обеспечивает его пластичность и вязкость. С другой стороны, добавление углерода, а также марганца, кремния, магния, фосфора и серы, влияет на физико-химические свойства стали. Различное количество легирующих элементов определяет способы обработки и области применения данного материала.

Сталь является одним из наиболее востребованных материалов в промышленности. При сравнении с другими сплавами, сталь обладает более высокой прочностью, твердостью, устойчивостью к нагрузке, а также способностью быть гибкой при изготовлении деталей как механическим, так и ручным способом. Однако стали присущи и некоторые недостатки, такие как недостаточная устойчивость к коррозии, высокий вес и возможность намагничивания. Чтобы избежать повреждений стальных изделий, используются специальные нержавеющие покрытия с использованием таких химических элементов, как хром.

История стали

Самые ранние известные образцы были обнаружены при раскопках в Анатолии (Турция). Им около 3800 лет, они датируются 1800 годом до нашей эры. Высокой репутацией в древности пользовалась индийская сталь. От индийской стали происходит средневековый булат, широко известный в Средней Азии и Восточной Европе. Сталь научились производить в конце эпохи Античности и в Западной Европе. По определённым показателям (упругость) именно из стали изготавливался испанский копис. Сталь позволила сделать акцент с колющего момента на режущий и перейти к сабле (через палаш). В эпоху Средневековья сталь широко применялась для изготовления холодного оружия (романский меч, мечи Ульфберта). На Ближнем Востоке была известна дамасская сталь, из которой ковался шамшир. В средневековой Японии из стали-тамахаганэ изготавливались знаменитые катана, вакидзаси и танто. Существует версия, что японские мечи XI—XIII веков создавались из легированной стали с примесью молибдена. В Европе сталь позволила удлинить мечи, которые впоследствии эволюционировали в шпагу (в XV веке) и рапиру.

Технологию литой стали изобрёл английский инженер Гентсман, однако в континентальную Европу она проникла лишь в начале XIX века (благодаря Круппу). Нарезная артиллерия с 1854 года изготовлялась из стали (Пушка Армстронга). В XX веке из стали начали изготовлять танковую броню. В армии Кайзеровской Германии времён Первой мировой войны появились стальные шлемы (штальхельм).

Классификация сталей

См. также: Маркировка сталей

Существует множество способов классификации сталей, например, по назначению, по химическому составу, по качеству, по структуре.

По назначению стали делятся на множество категорий, таких как конструкционные стали, коррозионно стойкие (нержавеющие) стали, инструментальные стали, жаропрочные стали, криогенные стали.

По химическому составу стали делятся на углеродистые и легированные; в том числе по содержанию углерода — на низкоуглеродистые (до 0,25 % С), среднеуглеродистые (0,3—0,55 % С) и высокоуглеродистые (0,6—2,14 % С); легированные стали по содержанию легирующих элементов делятся на низколегированные — до 4 % легирующих элементов, среднелегированные — до 11 % легирующих элементов и высоколегированные — свыше 11 % легирующих элементов.

Стали, в зависимости от способа их получения, содержат разное количество неметаллических включений. Содержание примесей лежит в основе классификации сталей по качеству: обыкновенного качества, качественные, высококачественные и особо высококачественные.

По структуре сталь разделяется на аустенитную, ферритную, мартенситную, бейнитную и перлитную. Если в структуре преобладают две и более фаз, то сталь разделяют на двухфазную и многофазную.

Характеристики стали

• Плотность: 7700—7900 кг/м³ (7,7—7,9 г/см³)

• Удельный вес: 75500—77500 Н/м³ (7700—7900 кгс/м³ в системе МКГСС).
• Удельная теплоёмкость при 20 °C: 462 Дж/(кг·°C) (110 кал/(кг·°C)).
• Температура плавления: 1450—1520 °C.
• Удельная теплота плавления: 84 кДж/кг (20 ккал/кг, 23 Вт·ч/кг).
• Коэффициент теплопроводности при температуре 100 °C:

Хромоникельвольфрамовая сталь	15,5 Вт/(м·К)
Хромистая сталь	22,4 Вт/(м·К)
Молибденовая сталь	41,9 Вт/(м·К)
Углеродистая сталь (марка 30)	50,2 Вт/(м·К)
Углеродистая сталь (марка 15)	54,4 Вт/(м·К)
Дюралюминиевая сталь	56,3 Вт/(м·К)

• Коэффициент линейного теплового расширения при температуре около 20 °C:

сталь Ст3 (марка 20)	$11{,}9\cdot 10^{-6}$ 1/°C
сталь нержавеющая	$11{,}0\cdot 10^{-6}$ 1/°C

• Предел прочности стали при растяжении:

сталь для конструкций	373—412 МПа
сталь кремнехромомарганцовистая	1,52 ГПа
сталь машиностроительная (углеродистая)	314—785 МПа
сталь рельсовая	690—785 МПа

Способ производства

Суть процесса переработки чугуна в сталь состоит в уменьшении до нужной концентрации содержания углерода и вредных примесей — фосфора и серы, которые делают сталь хрупкой и ломкой. В зависимости от способа окисления углерода существуют различные способы переработки чугуна в сталь: конвертерный, мартеновский и электротермический. Качественную сталь также получают в результате утилизации, переработки и переплавки стального лома.

Технология производства стали

Передельный или литейный чугун в расплавленном или твёрдом виде и железосодержащие изделия, полученные прямым восстановлением (губчатое железо), составляют вместе с металлическими отходами и ломом исходные материалы для производства стали. К этим материалам добавляются некоторые шлакообразующие добавки, такие как известь, плавиковый шпат, раскислители (например, ферромарганец, ферросилиций, алюминий) и различные легирующие элементы.

Процессы производства стали делятся на два основных способа, а именно: конвертерный процесс, в котором расплавленный передельный чугун в конвертере рафинируют от примесей, продувая его кислородом, и подовый процесс, для осуществления которого используются мартеновские или электрические печи.

Конвертерные процессы не требуют внешнего источника тепла. Они применяются в том случае, когда загрузка состоит главным образом из расплавленного передельного чугуна. Экзотермические реакции окисления некоторых элементов, присутствующих в чугуне (например, углерода, фосфора, кремния и марганца), обеспечивают выделение достаточного количества тепла для поддержания расплава в жидком состоянии и даже позволяют переплавлять добавленный лом. Эти процессы включают в себя такие, при которых чистый кислород вдувается в расплавленный металл (процессы Линца — Донавица: ЛД или ЛДАС, ОБМ, ОЛП, Калдо и другие), и такие процессы, ныне уже устаревшие, при которых используется воздух, иногда обогащённый кислородом (томасовский и бессемеровский процессы).

Подовые процессы требуют внешнего источника тепла. Они применяются, когда исходным материалом служит твёрдая шихта (например, отходы или лом, губчатое железо и твёрдый передельный чугун). Двумя основными процессами в этой категории являются мартеновский процесс, при котором нагрев осуществляется при сжигании мазута или газа, и сталеплавильные процессы в дуговых или индукционных печах, где нагрев осуществляется электричеством.

Для производства некоторых видов стали могут быть последовательно использованы два различных процесса (дуплекс-процесс). Например, процесс плавки может начаться в мартеновской печи, а закончиться — в электропечи; или же сталь, расплавленная в электропечи, может быть слита в специальный конвертер, где обезуглероживание завершается путём вдувания кислорода и аргона в жидкую ванну (процесс, используемый, например, для производства коррозионностойкой стали).

Возникло много новых процессов производства сталей специального состава или со специальными свойствами. Эти процессы включают в себя дуговой переплав в вакууме, электронно-лучевую плавку и электрошлаковый переплав. Во всех этих процессах сталь получается из переплавляемого электрода, который при плавлении начинает капать в кристаллизатор. Кристаллизатор может быть изготовлен цельным, или его днище может быть отъёмным для того, чтобы затвердевшую отливку можно было вынуть снизу.

Жидкая сталь, полученная вышеописанными процессами, с дальнейшим рафинированием или без него, сливается в ковш. На этом этапе в неё могут быть добавлены легирующие элементы или раскислители. Процесс также можно провести в вакууме, что обеспечивает снижение содержания газообразных примесей в стали. Стали, полученные этими процессами, подразделяются в соответствии с содержанием в них легирующих элементов на «нелегированные стали» и «легированные стали» (коррозионностойкие стали или другие виды). Далее они подразделяются в соответствии с их индивидуальными свойствами, например, на автоматную сталь, кремнистую электротехническую сталь, быстрорежущую сталь или кремнемарганцовистую сталь.

Кислородно-конвертерный способ получения стали

Основная статья: Конвертер

В кислородно-конвертерных процессах сталь получают путём окисления избыточного углерода и других примесей чугуна кислородом, который продувают сквозь расплавленный чугун под давлением в специальных печах — конвертерах. Конвертер представляет собой грушевидную стальную печь, футерованную внутри огнеупорным кирпичом. Конвертер может поворачиваться вокруг своей оси. Материалом его футеровки служит либо динас (в состав которого входят главным образом SiO₂, имеющий кислотные свойства), либо доломитная масса (смесь CaO и MgO), которые получают из доломита MgCO₃·CaCO₃. Эта масса имеет основные свойства. В зависимости от материала футеровки печи конвертерный способ разделяют на два вида: бессемеровский и томасовский.

Бессемеровский способ

Основная статья: Бессемеровский процесс

Бессемеровским способом перерабатывают чугуны, содержащие мало фосфора и серы и богатые кремнием (не менее 2 %). При продувке кислорода сначала окисляется кремний с выделением значительного количества тепла. Вследствие этого начальная температура чугуна примерно с 1300 °C быстро поднимается до 1500—1600° С. Выгорание 1 % Si обусловливает повышение температуры на 200 °C. Около 1500 °C начинается интенсивное выгорание углерода. Вместе с ним интенсивно окисляется и железо, особенно к концу выгорания кремния и углерода:

• Si + O₂ = SiO₂
• 2 C + O₂ = 2 CO ↑
• 2 Fe + O₂ = 2 FeO

Образующийся монооксид железа FeO хорошо растворяется в расплавленном чугуне и частично переходит в сталь, а частично реагирует с SiO₂ и в виде силиката железа FeSiO₃ переходит в шлак:

• FeO + SiO₂ = FeSiO₃

Фосфор полностью переходит из чугуна в сталь, так P₂O₅ при избытке SiO₂ не может реагировать с основными оксидами, поскольку SiO₂ с последними реагирует более энергично. Поэтому фосфористые чугуны перерабатывать в сталь этим способом нельзя.

Все процессы в конвертере идут быстро — в течение 10—20 минут, так как кислород воздуха, продуваемый через чугун, реагирует с соответствующими веществами сразу по всему объёму металла. При продувке воздухом, обогащённым кислородом, процессы ускоряются. Монооксид углерода CO, образующийся при выгорании углерода, в виде пузырьков газа поднимается вверх, сгорая над поверхностью расплава с образованием над горловиной конвертера факел светлого пламени, который по мере выгорания углерода уменьшается, а затем совсем исчезает, что и служит признаком окончания процесса. Получаемая при этом сталь содержит значительные количества растворённого монооксида железа FeO, который сильно снижает качество стали. Поэтому перед разливкой сталь надо обязательно раскислить с помощью различных раскислителей — ферросилиция, ферромарганца или алюминия:

• 2 FeO + Si = 2 Fe + SiO₂
• FeO + Mn = Fe + MnO
• 3 FeO + 2Al = 3 Fe + Al₂O₃

Монооксид марганца MnO как основной оксид реагирует с SiO₂ и образует силикат марганца MnSiO₃, который переходит в шлак. Оксид алюминия как нерастворимое при этих условиях вещество тоже всплывает наверх и переходит в шлак. Несмотря на простоту и высокую продуктивность, бессемеровский способ теперь не слишком распространён, поскольку он имеет ряд существенных недостатков. Так, чугун для бессемеровского способа должен быть с наименьшим содержанием фосфора и серы, что далеко не всегда возможно. При этом способе происходит очень большое выгорание металла, и выход стали составляет лишь 90 % от массы чугуна, а также расходуется много раскислителей. Серьёзным недостатком является невозможность регулирования химического состава стали.

Бессемеровская сталь содержит обычно менее 0,2 % углерода и используется как техническое железо для производства проволоки, болтов, кровельного железа и т. п.

В настоящее время этот процесс является устаревшим.

Томасовский способ

Основная статья: Томасовский процесс

Томасовским способом перерабатывают чугун с большим содержанием фосфора (более 2 %). Основное отличие этого способа от бессемеровского заключается в том, что футеровку конвертера делают из оксидов магния и кальция. Кроме того, к чугуну добавляют ещё до 15 % CaO. Вследствие этого шлакообразующие вещества содержат значительный избыток оксидов с основными свойствами.

В этих условиях фосфорный ангидрид P₂O₅, который возникает при сгорании фосфора, взаимодействует с избытком CaO с образованием фосфата кальция, переходит в шлак:

• 4 P + 5 O₂ = 2 P₂O₅
• P₂O₅ + 3 CaO = Ca₃(PO₄)₂

Реакция горения фосфора является одним из главных источников тепла при этом способе. При сгорании 1 % фосфора температура конвертера поднимается на 150 °C. Сера выделяется в шлак в виде нерастворимого в расплавленной стали сульфида кальция CaS, который образуется в результате взаимодействия растворимого FeS с CaO по реакции

• FeS + CaO = FeO + CaS

Все последние процессы происходят так же, как и при бессемеровском способе. Недостатки Томасовского способа такие же, как и бессемеровского. Томасовская сталь также малоуглеродная и используется как техническое железо для производства проволоки, кровельного железа и т. п.

В СССР Томасовский способ применяли для переработки фосфористого чугуна, полученного из керченского бурого железняка. Получаемый при этом шлак содержит до 20 % P₂O₅. Его размалывают и применяют как фосфорное удобрение на кислых почвах.

Метод является устаревшим и в настоящее время практически вытеснен из производства.

Мартеновская печь

Основная статья: Мартеновская печь

Мартеновский способ отличается от конвертерного тем, что выжигание избытка углерода в чугуне происходит не только за счёт кислорода воздуха, но и кислорода оксидов железа, которые добавляются в виде железной руды и ржавого железного лома.

Мартеновская печь состоит из плавильной ванны, перекрытой сводом из огнеупорного кирпича, и особых камер регенераторов для предварительного подогрева воздуха и горючего газа. Регенераторы заполнены насадкой из огнеупорного кирпича. Когда первые два регенератора нагреваются печными газами, горючий газ и воздух вдуваются в печь через раскаленные третий и четвёртый регенераторы. Через некоторое время, когда первые два регенератора нагреваются, поток газов направляют в противоположном направлении и т. д.

Плавильные ванны мощных мартеновских печей имеют длину до 16 м, ширину до 6 м и высоту более 1 м. Вместимость таких ванн достигает 500 т стали. В плавильную ванну загружают железный лом и железную руду. К шихте добавляют также известняк как флюс. Температура печи поддерживается при 1600—1700 °C и выше. Выгорание углерода и примесей чугуна в первый период плавки происходит главным образом за счёт избытка кислорода в горючей смеси с теми же реакциями, что и в конвертере, а когда над расплавленным чугуном образуется слой шлака — за счёт оксидов железа:

• 4 Fe₂O₃ + 6 Si = 8 Fe + 6 SiO₂
• 2 Fe₂O₃ + 6 Mn = 4 Fe + 6 MnO
• Fe₂O₃ + 3 C = 2 Fe + 3 CO ↑
• 5 Fe₂O₃ + 2 P = 10 FeO + P₂O₅
• FeO + С = Fe + CO ↑

Вследствие взаимодействия основных и кислотных оксидов образуются силикаты и фосфаты, которые переходят в шлак. Сера тоже переходит в шлак в виде сульфида кальция:

• MnO + SiO₂ = MnSiO₃
• 3 CaO + P₂O₅ = Ca₃(PO₄)₂
• FeS + CaO = FeO + CaS

Мартеновские печи, как и конвертеры, работают периодически. После разливки стали печь снова загружают шихтой и т. д. Процесс переработки чугуна в сталь в мартенах происходит относительно медленно в течение 6-7 часов. В отличие от конвертера, в мартенах можно легко регулировать химический состав стали, добавляя к чугуну железный лом и руду в той или иной пропорции. Перед окончанием плавки нагрев печи прекращают, сливают шлак, а затем добавляют раскислители. В мартенах можно получать и легированную сталь. Для этого в конце плавки добавляют к стали соответствующие металлы или сплавы.

На 2009 год работающие мартеновские печи сохранились только в России, на Украине и в Индии. В 2018 году была закрыта последняя крупная мартеновская печь в России. После этого данный способ производства стали сохранился только на Украине.

Электротермический способ

Основная статья: Дуговая сталеплавильная печь

Электротермический способ имеет перед мартеновским и особенно конвертерным целый ряд преимуществ. Этот способ позволяет получать сталь очень высокого качества и точно регулировать её химический состав. Доступ воздуха в электропечь незначительный, поэтому значительно меньше образуется монооксида железа FeO, загрязняющего сталь и снижающего её свойства. Температура в электропечи — не ниже 1650 °C. Это позволяет проводить плавку стали на основных шлаках (которые трудно плавятся), при которой полнее удаляется фосфор и сера. Кроме того, благодаря очень высокой температуре в электропечах можно легировать сталь тугоплавкими металлами — молибденом и вольфрамом. Но в электропечах расходуется очень много электроэнергии — до 800 кВт·ч на 1 т стали. Поэтому этот способ применяют только для получения высококачественной спецстали.

Электропечи бывают разной ёмкости — от 0,5 до 180 т. Футеровку печи выполняют обычно из периклазо-углеродистого огнеупора, а свод печи из магнезито-хромитового огнеупора. Состав шихты может быть разный. В большей части случаев в электропечах используют 100% металлолома. Иногда шихта состоит на 90 % из железного лома и на 10 % из чугуна, иногда в ней преобладает чугун с добавками в определённой пропорции железной руды и железного лома. К шихте добавляют также известняк или известь как флюс. Химические процессы при выплавке стали в электропечах те же, что и в мартенах.

Свойства стали

Физические свойства

• плотность ρ ≈ 7,86 г/см³ (или 7800 кг/м³) ;
• коэффициент линейного теплового расширения α = (11…13)·10⁻⁶ K⁻¹;
• коэффициент теплопроводности k = 58 Вт/(м·K);
• модуль Юнга E = 210 ГПа;
• модуль сдвига G = 80 ГПа;
• коэффициент Пуассона ν = 0,28…0,30;
• удельное электросопротивление (20 °C, 0,37—0,42 % углерода) = 1,71·10⁻⁷ Ом·м.

Зависимость свойств от состава и структуры

Свойства сталей зависят от их состава и структуры, которые формируются присутствием и процентным содержанием следующих составляющих:

• Углерод — элемент, с увеличением содержания которого в стали увеличивается её твёрдость и прочность, при этом уменьшается пластичность.
• Кремний и марганец (в пределах 0,5 … 0,7 %) существенного влияния на свойства стали не оказывают. Эти элементы вводятся в большинство углеродистых и низколегированных марок сталей во время операции раскисления (сначала — ферромарганец, затем — ферросилиций, как дешёвые раскисляющие ферросплавы).
• Сера является вредной примесью, образует с железом химическое соединение FeS (сернистое железо). Сернистое железо в сталях образует с железом эвтектику с температурой плавления 1258 К, которая обусловливает ломкость материала при обработке давлением с подогревом. Указанная эвтектика при термической обработке расплавляется, в результате чего между зёрнами теряется связь с образованием трещин. Кроме этого, сера уменьшает пластичность и прочность стали, износостойкость и коррозионную стойкость.
• Фосфор также является вредной примесью, так как придаёт стали хладноломкость (хрупкость при пониженных температурах). Это объясняется тем, что фосфор вызывает сильную внутрикристаллическую ликвацию. Однако существует группа сталей с повышенным содержанием фосфора, так называемые — «автоматные стали», металлоизделия из которых легко поддаются обработке резанием (например, болты, гайки и пр. на револьверных токарных станках-полуавтоматах).
• Феррит — железо с объёмноцентрированной кристаллической решёткой. Сплавы на его основе обладают мягкой и пластичной микроструктурой.
• Цементит — карбид железа, химическое соединение с формулой Fe₃C, наоборот, придаёт стали твёрдость. При появлении в структуре заэвтектоидной стали свободного цементита (при С более 0,8 %) пропадает чёткая связь между содержанием углерода и комплексом механических свойств: твёрдостью, ударной вязкостью и прочностью.
• Перлит — эвтектоидная (мелкодисперсная механическая) смесь двух фаз — феррита и цементита, содержит 1/8 цементита (точнее — согласно правилу «рычага», если пренебречь растворимостью углерода в феррите при комнатной температуре — 0,8/6,67) и поэтому имеет повышенную прочность и твёрдость по сравнению с ферритом. Поэтому доэвтектоидные стали гораздо более пластичны, чем заэвтектоидные.

Стали содержат до 2,14 % углерода. Фундаментом науки о стали как сплава железа с углеродом является диаграмма состояния сплавов железо-углерод — графическое отображение фазового состояния сплавов железа с углеродом в зависимости от их химического состава и температуры. Для улучшения механических и других характеристик сталей применяют легирование. Главная цель легирования подавляющего большинства сталей — повышение прочности за счёт растворения легирующих элементов в феррите и аустените, образования карбидов и увеличения прокаливаемости. Кроме того, легирующие элементы могут повышать устойчивость против коррозии, термостойкость, жаропрочность и др. Такие элементы, как хром, марганец, молибден, вольфрам, ванадий, титан образуют карбиды, а никель, кремний, медь, алюминий карбидов не образуют. Кроме того, легирующие элементы уменьшают критическую скорость охлаждения при закалке, что необходимо учитывать при назначении режимов закалки (температуры нагрева и среды для охлаждения). При значительном количестве легирующих элементов может существенно измениться структура, что приводит к образованию новых структурных классов по сравнению с углеродистыми сталями.

Обработка стали

Виды термообработки

Сталь в исходном состоянии достаточно пластична, её можно обрабатывать путём деформирования (давления): ковать, вальцевать, штамповать. Характерной особенностью стали является её способность существенно изменять свои механические свойства после термической обработки, сущность которой заключается в изменении структуры стали при нагреве, выдержке и охлаждении, согласно специальному режиму. Различают следующие виды термической обработки:

• отжиг;
• нормализация;
• закалка;
• отпуск.

Чем богаче сталь на углерод, тем она твёрже после закалки. Сталь с содержанием углерода до 0,3 % (техническое железо) практически закаливанию не поддаётся.

Химико-термическая обработка сталей

Химико-термическая обработка сталей в дополнение к изменениям в структуре стали также приводит к изменению химического состава поверхностного слоя путём добавления различных химических веществ до определённой глубины поверхностного слоя. Эти процедуры требуют использования контролируемых систем нагрева и охлаждения в специальных средах. Среди наиболее распространённых целей, относящихся при использовании этих технологий, является повышение твёрдости поверхности при высокой вязкости сердцевины, уменьшение сил трения, повышение износостойкости, повышение устойчивости к усталости и улучшение коррозионной стойкости. К этим методам относятся:

• Цементация (C) увеличивает твёрдость поверхности мягкой стали из-за увеличения концентрации углерода в поверхностных слоях.
• Азотирование (N), как и цементация, увеличивает поверхностную твёрдость и износостойкость стали.
• Цианирование и нитроцементация (N + C) — это процесс одновременного насыщения поверхности сталей углеродом и азотом. При цианировании используют расплавы солей, имеющих в своём составе группу NaCN, а при нитроцементации — смесь аммиака с газами, которые имеют в составе углерод (СО, СН₄ и др.). После цианирования и нитроцементации проводят закаливание и низкий отпуск.
• Сульфатирование (S) — насыщение поверхности серой улучшает приработку трущихся поверхностей деталей, уменьшается коэффициент трения.

Разновидности некоторых сталей

Марки стали	Термообработка	Твёрдость (сердцевина-поверхность)
35	нормализация	163—192 HB
40	улучшение	192—228 HB
45	нормализация	179—207 HB
45	улучшение	235—262 HB
55	закалка и высокий отпуск	212—248 HB
60	закалка и высокий отпуск	217—255 HB
70	закалка и высокий отпуск	229—269 HB
80	закалка и высокий отпуск	269—302 HB
У9	отжиг	192 HB
У9	закалка	50—58 HRC
У10	отжиг	197 HB
У10	закалка	62—63 HRC
40Х	улучшение	235—262 HB
40Х	улучшение+закалка токами выс. частоты	45-50 HRC; 269—302 HB
40ХН	улучшение	235—262 HB
40ХН	улучшение+закалка токами выс. частоты	48-53 HRC; 269—302 HB
35ХМ	улучшение	235—262 HB
35ХМ	улучшение+закалка токами выс. частоты	48-53 HRC; 269—302 HB
35Л	нормализация	163—207 HB
40Л	нормализация	147 HB
40ГЛ	улучшение	235—262 HB
45Л	улучшение	207—235 HB
65Г

HB — твёрдость по Бринеллю, HRC — твёрдость по Роквеллу.

Производство стали

См. также: Чёрная металлургия

Производство стали в мире

См. также: Список стран по выплавке стали

Мировым лидером в производстве стали является Китай, доля которого по итогам 2017 года составила 49 %.

Всего в мире в 2015 году было выплавлено 1 620 млн тонн стали, в 2017 году объём мирового производства составил 1 691,2 млн тонн.

В десятку стран-лидеров по выплавке стали вошли:

Государство	Выплавка в 2017 году, млн тонн
Китай	831,7
Япония	104,7
Индия	101,4
США	81,6
Россия	71,3
Южная Корея	71,1
Германия	43,6
Турция	37,5
Бразилия	34,4
Италия	24,0

Производство стали по континентам и регионам распределяется следующим образом (тыс. т):

Регионы мира	2011 год	2017 год
Азия	954 190	1 162 500
Европейский союз (27)	177 431	168 700
Северная Америка	118 927	116 000
СНГ (6)	112 434	102 100
Южная Америка	48 357	43 700
Прочая Европа	37 181
Ближний Восток	20 325
Африка	13 966
Океания	7 248
Всего в мире	1 490 060	1 691 200

2008 год

В 2008 году в мире было произведено 1 млрд 329,7 млн тонн стали, что на 1,2 % меньше, чем в 2007 году. Это стало первым сокращением годового объёма производства за последние 11 лет.

2009 год

По итогам первых шести месяцев 2009 года производство стали в 66 странах мира, доля которых в мировой сталелитейной отрасли составляет не менее 98 %, сократилось по сравнению с аналогичным периодом предыдущего года на 21,3 % — с 698,2 млн тонн до 549,3 млн тонн (статистика World Steel Association).

Китай увеличил производство стали относительно аналогичного периода 2008 года на 1,2 % — до 266,6 млн тонн, в Индии производство стали возросло на 1,3 % — до 27,6 млн тонн.

В США производство стали упало на 51,5 %, в Японии — на 40,7 %, в Южной Корее — на 17,3 %, в Германии — на 43,5 %, в Италии — на 42,8 %, во Франции — на 41,5 %, в Великобритании — на 41,8 %, в Бразилии — на 39,5 %, в России — на 30,2 %, на Украине — на 38,8 %.

В июне 2009 г. производство стали в мире составило 99,8 млн тонн, что на 4,1 % больше, чем в мае 2009 года.

Рейтинг ведущих мировых производителей стали

Производство стали по крупнейшим производителям в мире в различные годы (в млн тонн):

Рейтинг в 2019 году	Производитель	Государство	Производство в 2006 году	Производство в 2007 году	Производство в 2019 году
1	ArcelorMittal	Люксембург	117,98	116,40	97,31
3	Nippon Steel	Япония	33,70	34,50	51,68
12	JFE Steel	Япония	31,83	33,80	27,35
5	POSCO	Ю. Корея	31,20	32,78	43,12
2	China Baowu Group (Shanghai Baosteel)	Китай	22,53	28,58	95,47
9	Tata Steel	Индия	23,95	26,52	30,15
6	Shagang Group (Jiangsu Shagang)	Китай	14,63	22,89	41,10
4	HBIS Group (Tangshang)	Китай	19,06	22,75	46,56
21	НЛМК	Россия	-	-	15,61
26	US Steel	США	21,25	20,54	15,37
-	China Baowu Group (Wuhan)	Китай	13,76	20,19	-
14	Nucor	США	20,31	20,04	23,09
-	ArcelorMittal (Riva)	Италия	18,19	17,91	-
30	Gerdau Group	Бразилия	15,57	17,90	13,13
35	ThyssenKrupp	Германия	16,80	17,02	12,25
37	Северсталь	Россия	17,60	16,75	11,85
28	Евраз	Россия	16,10	16,30	13,81
7	Ansteel Group (Anshan)	Китай	15,00	16,17	39,20
-	China Baowu Group (Maanshan)	Китай	10,91	14,16	-
18	Sail	Индия	13,50	13,87	16,18
32	ММК	Россия	12,45	13,30	12,46
24	Techint	Аргентина	12,83	13,20	14,44
10	Shougang	Китай	10,55	12,85	29,34
23	China Steel Corp	Тайвань	12,48	12,67	15,23
11	Shandong Steel (Jinan)	Китай	11,24	12,12	27,58
8	Jianlong Group	Китай	-	-	31,19
13	Valin Group	Китай	-	-	24.31

Основные производители стали в России

См. также: Чёрная металлургия России

Производство стали в России в 1992—2015 годах, в млн тонн

Место российских компаний в мировых рейтингах (в млн тонн):

Рейтинг в 2019 году	Производитель	Производство в 2006 году	Производство в 2007 году	Производство в 2010 году	Производство в 2019 году
37	Северсталь	17,60	16,75	14,70	11,85
28	Евраз	16,10	16,30	16,29	13,81
32	ММК	12,45	13,30	11,40	12,46
21	НЛМК	9,13	9,06	11,50	15,61
70	Металлоинвест	6,28	6,43	6,10	4,87
86	Мечел	5,95	6,09	6,07	3,60
100	ТМК	2,15	2,19	2,60	3,12

Международный рынок стали

По состоянию на 2019 год рынок первичной стали (не считая изделий из неё) оценивался в 380 млрд долл. США.

Крупнейшими экспортёрами были (2019 год) — Китай (39,8 млрд долларов), Япония (26,7 млрд долларов), Германия (25,4 млрд долларов), Южная Корея (23,5 млрд долларов) и Россия (19,8 млрд долларов); импортёрами — Германия (26,3 млрд долларов), США (23,9 млрд долларов), Китай (21,9 млрд долларов), Италия (18,4 млрд долларов) и Южная Корея (14,7 млрд долларов).

Сертификаты качества и соответствия на стальную продукцию

Подавляющая часть стальной продукции подлежит обязательной сертификации. Для простоты в дальнейшем в этом разделе будет упоминаться «прокат», но такие же требования относятся и к поковкам, отливкам, метизам (например, проволока, лента) и проч.

Сертификат качества оформляется предприятием-изготовителем и удостоверяет соответствие продукции действующим нормативам (ГОСТам, ТУ и иным).

Основные нормируемые характеристики:

• сортамент, то есть геометрия проката (размеры, длина, допустимая кривизна и т. п.);
• химический состав стали;
• технические условия (механические свойства, отделка поверхности, для отдельных видов — структура стали и некоторые другие параметры).

Для каких-то видов проката каждая характеристика нормируется отдельным ГОСТом; какие-то ГОСТы объединяют две и даже все три характеристики.

Примеры:

1. Уголок горячекатаный 50х50х5 мм длиной 12,0 м из марки ст3сп-5 нормируется тремя ГОСТами:

• ГОСТ 8509-93 — на размер (50х50х5мм), длину прутков 12,0 м, допустимую кривизну и т. п.
• ГОСТ 380—2005 на химсостав (ст3сп)
• ГОСТ 535—2005 на механические свойства

2. Круг горячекатаный 25 мм из марки ст20 нормируется только двумя ГОСТами:

• ГОСТ 2590—2006 — на диаметр 25 мм и допустимую кривизну
• ГОСТ 1050-88 (новая редакция 1050—2013) на химсостав, и на механические свойства, качество поверхности и т. д.

3. Арматура АIII 28 мм из марки 25Г2С — все параметры регламентируются по ГОСТ 5781-82.

Сертификаты соответствия (в основном) удостоверяют, что тот или иной вид проката, выпускаемого предприятием, отвечает требованиям, не имеющим прямого отношения к прокату как таковому: санитарно-гигиеническим, строительным, особым требованиям, предъявляемым к прокату для нужд атомной, авиационной, судостроительной и некоторых других специальных отраслей промышленности. Выдаются такие Сертификаты специально уполномоченными организациями — в зависимости от назначения проката.

См. также

• Сталеплавильное производство
• Сталеплавильный процесс
• Сталь кортеновская
• Список стран по выплавке стали
• Крупнейшие производители стали в мире

Примечания

Литература

• Walter Tirler, Beuth Verlag. «Международное сравнение стали: немецкий / английский» = «Internationaler Stahlvergleich: Deutsch / Englisch» (нем.) / Beuth Verlag GmbH. — 2nd ed. — Berlin, Wien, Zurich: Deutsches Institut für Normung e.V. (DIN), 2016. — 1466 S. — ISBN 3410262385. — ISBN 978-3-410-26238-1. — ISBN 978-3-410-26239-8. (нем.) (англ.)

Ссылки

• VIII. Механические свойства сталей. Краткий справочник металлурга \\ Под ред. Адрнава В. П. — М.: Государственное Научно-Техническое Издательство, 1960. — С. 370.
• Назначение сталей для конструкций машин и механизмов; Северсталь.
• steeluniversity.org (бесплатный интернет-проект, разработанный International Iron and Steel Institute)
• Марочник металлов и сплавов (более 1600 марок металлов и сплавов)
• Соответствие марок сплавов по ANSI, ASME, DIN, JIS, ГОСТ и др.
• Таблицы применимости материалов
• Плотность стали (справочная таблица)
• Сравнительная таблица твёрдости стали (справочная таблица)
