Оксид алюминия
| Оксид алюминия | |
|---|---|
 | |
| Общие | |
| Хим. формула | Al2O3 |
| Физические свойства | |
| Состояние | кристаллическое |
| Молярная масса | 101,96 г/моль |
| Плотность | 3,99 г/см³ |
| Термические свойства | |
| Температура | |
| • плавления | 2044 °C |
| • кипения | 2980[1] °C |
| Энтальпия | |
| • образования | −1675,7 кДж/моль |
| Давление пара | 0 ± 1[2] |
| Классификация | |
| Рег. номер CAS | 1344-28-1 |
| 3D model (JSmol) | Интерактивная схема |
| PubChem | 9989226 |
| UNII | LMI26O6933 |
| CompTox Dashboard EPA | DTXSID2041593 и DTXSID1052791 |
| Рег. номер EINECS | 215-691-6 |
| SMILES | |
| InChI | |
| RTECS | BD1200000 |
| ChEBI | 30187 |
| ChemSpider | 8164808 |
| ECHA InfoCard | 100.014.265 |
| Безопасность | |
| NFPA 704 | |
| Приведены данные для стандартных условий (25 °C, 100 кПа), если не указано иное. | |
 Медиафайлы на РУВИКИ.Медиа | |

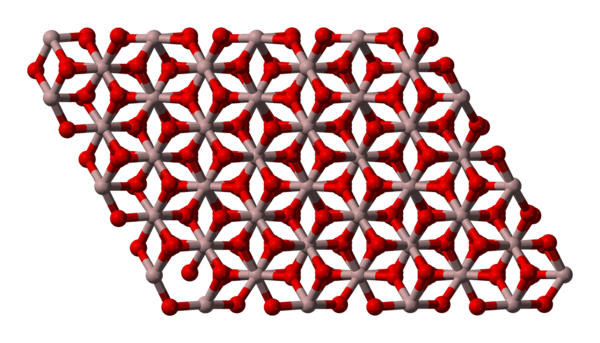

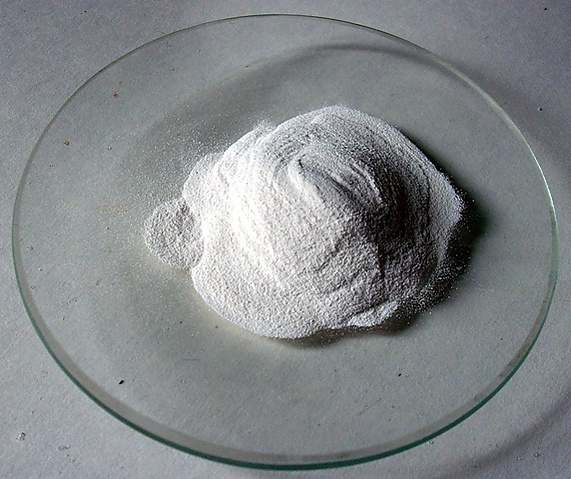

Окси́д алюми́ния Al2O3 — белое тугоплавкое вещество, бинарное соединение алюминия и кислорода. В природе распространён в виде глинозёма, составляющая часть глин[3], нестехиометрической смеси оксидов алюминия, калия, натрия, магния и т. д. В модификации корунда имеет атомную кристаллическую решётку.
Свойства
Бесцветные нерастворимые в воде кристаллы. Амфотерный оксид. Практически не растворим в кислотах. Растворяется в горячих растворах и расплавах щелочей. Является диэлектриком[4][5][6], но некоторые[7][8] исследователи считают его полупроводником n-типа. Диэлектрическая проницаемость 9,5—10. Электрическая прочность 10 кВ/мм.
Химическая активность зависит от условий получения.
Плотность
| Модификация | Плотность, г/см3 |
|---|---|
| α-Al2O3 | 3,99[2] |
| θ-Al2O3 | 3,61[3] |
| γ-Al2O3 | 3,68[4] |
| κ-Al2O3 | 3,77[5] |
Основные модификации оксида алюминия
В природе можно встретить только тригональную α-модификацию оксида алюминия в виде минерала корунда и его редких драгоценных разновидностей (рубин, сапфир и т. д.). Она является единственной термодинамически стабильной формой Al2O3. При термообработке гидроксидов алюминия около 400 °С получают кубическую γ-форму. При 1100—1200 °С с γ-модификацией происходит необратимое превращение в α-Al2O3, однако скорость этого процесса невелика, и для завершения фазового перехода необходимо либо наличие минерализаторов, либо повышение температуры обработки до 1400—1450 °С[9].
Известны также следующие кристаллические модификации оксида алюминия: кубическая η-фаза, моноклинная θ-фаза, гексагональная χ-фаза, орторомбическая κ-фаза. Спорным остаётся существование δ-фазы, которая может быть тетрагональной или орторомбической[9][10].
Вещество, иногда описываемое как β-Al2O3, на самом деле представляет собой не чистый оксид алюминия, а ряд алюминатов щелочных и щёлочноземельных металлов со следующими общими формулами: MeO·6Al2O3 и Me2O·11Al2O3, где МеО — это оксиды кальция, бария, стронция и т. д., а Ме2О — оксиды натрия, калия, лития и других щелочных металлов. При 1600—1700 °С β-модификация разлагается на α-Al2O3 и оксид соответствующего металла, который выделяется в виде пара.
Получение
Получают из бокситов, нефелинов, каолина, алунитов алюминатным или хлоридным методом. Сырьё в производстве алюминия, катализатор, адсорбент, огнеупорный и абразивный материал.
![{\displaystyle {\ce {2Al(OH)3 ->[{t}] Al2O3 + 3H2O}}}](https://ru.ruwiki.ru/api/rest_v1/media/math/render/svg/9cd4f193d7d5a1d54b40248dafc7f268b47e26d5)
Плёнки оксида алюминия на поверхности алюминия получают электрохимическими или химическими методами. Так, например, получают диэлектрический слой в алюминиевых электролитических конденсаторах. В микроэлектронике также применяется эпитаксия оксида алюминия, которая многими учёными считается перспективной, например, в изоляции затворов полевых транзисторов[5][6].
Применение

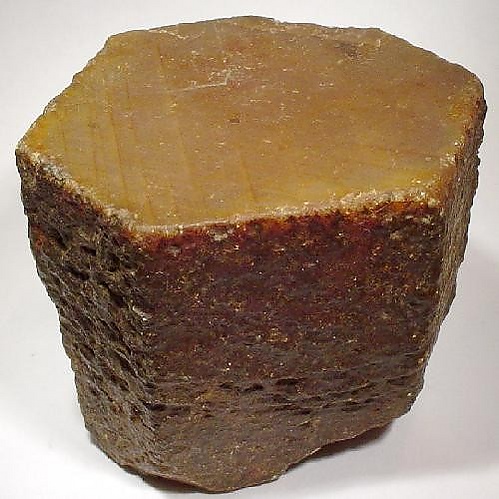

Оксид алюминия (Al2O3), как минерал, называется корунд. Крупные прозрачные кристаллы корунда используются как драгоценные камни. Из-за примесей корунд бывает окрашен в разные цвета: красный корунд (содержащий примеси хрома) называется рубином, синий, традиционно — сапфиром. Согласно принятым в ювелирном деле правилам, сапфиром называют кристаллический α-оксид алюминия любой окраски, кроме красной. В настоящее время кристаллы ювелирного корунда выращивают искусственно, но природные камни всё равно ценятся выше, хотя по виду не отличаются. Также корунд применяется как огнеупорный материал. Остальные кристаллические формы используются, как правило, в качестве катализаторов, адсорбентов, инертных наполнителей в физических исследованиях и химической промышленности.
Керамика на основе оксида алюминия обладает высокой твёрдостью, огнеупорностью и антифрикционными свойствами, а также является хорошим изолятором. Она используется в горелках газоразрядных ламп, подложек интегральных схем, в запорных элементах керамических трубопроводных кранов, в зубных протезах и т. д.
Так называемый β-оксид алюминия в действительности представляет собой смешанный оксид алюминия и натрия. Он и соединения с его структурой вызывают большой научный интерес в качестве металлопроводящего твёрдого электролита.
γ-Модификации оксида алюминия применяются в качестве носителя катализаторов, сырья для производства смешанных катализаторов, осушителя в различных процессах химических, нефтехимических производств (ГОСТ 8136-85).
Оксид алюминия используется для получения алюминия в промышленности.
Оксидная плёнка
Алюминий, являясь химически активным металлом, моментально образует при соприкосновении с кислородом воздуха на поверхности изделий из него тончайшую защитную оксидную плёнку Al2O3.
- Защита от окисления и коррозии
 | Этот раздел статьи ещё не написан. |
- В электротехнике
| Этот раздел статьи ещё не написан. |
См. также
- Электрокорунд (Алунд)
- Алюминоз — пневмокониоз возникающий от вдыхания пыли металлического алюминия или оксида алюминия[11][12][13][14][15]
Примечания
- ↑ Mallinckrodt Baker, MSDS Aluminum Oxide: Material Safety Data Sheet (A28440). Дата обращения: 8 октября 2008. Архивировано 21 августа 2011 года.
- ↑ http://www.cdc.gov/niosh/npg/npgd0021.html
- ↑ Алюминия окись // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
- ↑ Архивированная копия. Дата обращения: 29 июля 2018. Архивировано 17 июля 2018 года.
- ↑ 1 2 Higashi G. S., Fleming C. G. Sequential surface chemical reaction limited growth of high quality Al2O3dielectrics (англ.) // Applied Physics Letters. — 1989. — 6 November (vol. 55, no. 19). — P. 1963—1965. — ISSN 0003-6951. — doi:10.1063/1.102337.
- ↑ 1 2 Архивированная копия. Дата обращения: 29 июля 2018. Архивировано 6 января 2022 года.
- ↑ Полупроводниковые Свойства Плёнок Пористого Оксида Алюминия. Дата обращения: 29 июля 2018. Архивировано 29 июля 2018 года.
- ↑ Полупроводниковое стекло - Стекло Полупроводник Алюминий. Дата обращения: 29 июля 2018. Архивировано 29 июля 2018 года.
- ↑ 1 2 Paglia, G. Determination of the Structure of γ-Alumina using Empirical and First Principles Calculations Combined with Supporting Experiments (PhD Thesis) (англ.). — Curtin University of Technology, Perth, 2004.
- ↑ I. Levin and D. Brandon. Metastable Alumina Polymorphs: Crystal Structures and Transition Sequnces (англ.) // Journal of the American Ceramic Society : journal. — 1998. — Vol. 81, no. 8. — P. 1995—2012. — doi:10.1111/j.1151-2916.1998.tb02581.x.
- ↑ Алюминоз // Большая медицинская энциклопедия / гл. ред. Б. В. Петровский. — 3-е изд.. — М.: Советская энциклопедия, 1974. — Т. 1. — 576 с.
- ↑ Алюминоз // Большая советская энциклопедия : в 66 т. (65 т. и 1 доп.) / гл. ред. О. Ю. Шмидт. — М. : Советская энциклопедия, 1926—1947.
- ↑ Гринберг Л. М., Валамина И. Е., Мещерякова Е. Ю., Зубарев И. В., Шур В. Я., Рослая Н. А. Способ морфологической диагностики алюминоза (бокситового пневмокониоза) лёгкого с помощью поляризационной микроскопии Архивная копия от 3 февраля 2021 на Wayback Machine // Патент RU 2660589 C1 от 27.07.2017 г. ФГБОУ ВО УГМУ Минздрава России.
- ↑ Архангельский В. И., Мельниченко П. И. Лёгочный алюминоз, Астмоидный алюминоз / Гигиена. Compendium // М.: ГЭОТАР-Медиа, 2012. — 392 с., ил. ISBN 978-5-9704-2042-3. С. 341.
- ↑ «Архив патологий» // Журнал, том 48, выпуск 1, Всесоюзное научное общество патологоанатомов // М.: Медицина, 1986 г.
Литература
- Pillet, S.; Souhassou, M.; Lecomte, C.; Schwarz, K. и др. Acta Crystallograica A (39, 1983-) (2001), 57, 209—303
- Husson, E.; Repelin, Y. Europen Journal of Solid State Inogranic Chemistry
- Gutierrez, M.; Taga, A.; Johansson, B. Physical Review, Serie 3. B — Condensed Matter (18, 1978-) (2001), 65, 0121011-0121014
- Smrcok, L.; Langer, V.; Halvarsson, M. Ruppi, S. Zeitschrift fuer Kristallographie (149, 1979-) (2001), 216, 409—412
Ссылки
- Получение и переработка глинозема Архивная копия от 8 сентября 2008 на Wayback Machine
- Получение наноразмерного оксида алюминия Архивная копия от 14 сентября 2014 на Wayback Machine
 | |
|---|---|
| В библиографических каталогах |
