Оксид ванадия(IV)

• Мягкое восстановление оксида ванадия(V) с помощью, например, оксида углерода(II), оксида серы(IV) или при сплавлении с щавелевой кислотой:

${\displaystyle {\mathsf {V_{2}O_{5}+H_{2}C_{2}O_{4}\ {\xrightarrow {T}}\ 2VO_{2}+2CO_{2}+H_{2}O}}}$

• Нагревание оксидов ванадия(III) и ванадия(V) в инертной атмосфере:

${\displaystyle {\mathsf {V_{2}O_{3}+V_{2}O_{5}\ {\xrightarrow {800^{o}C}}\ 4VO_{2}}}}$

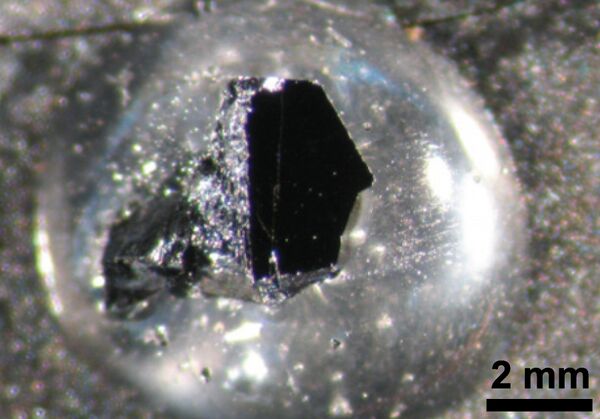

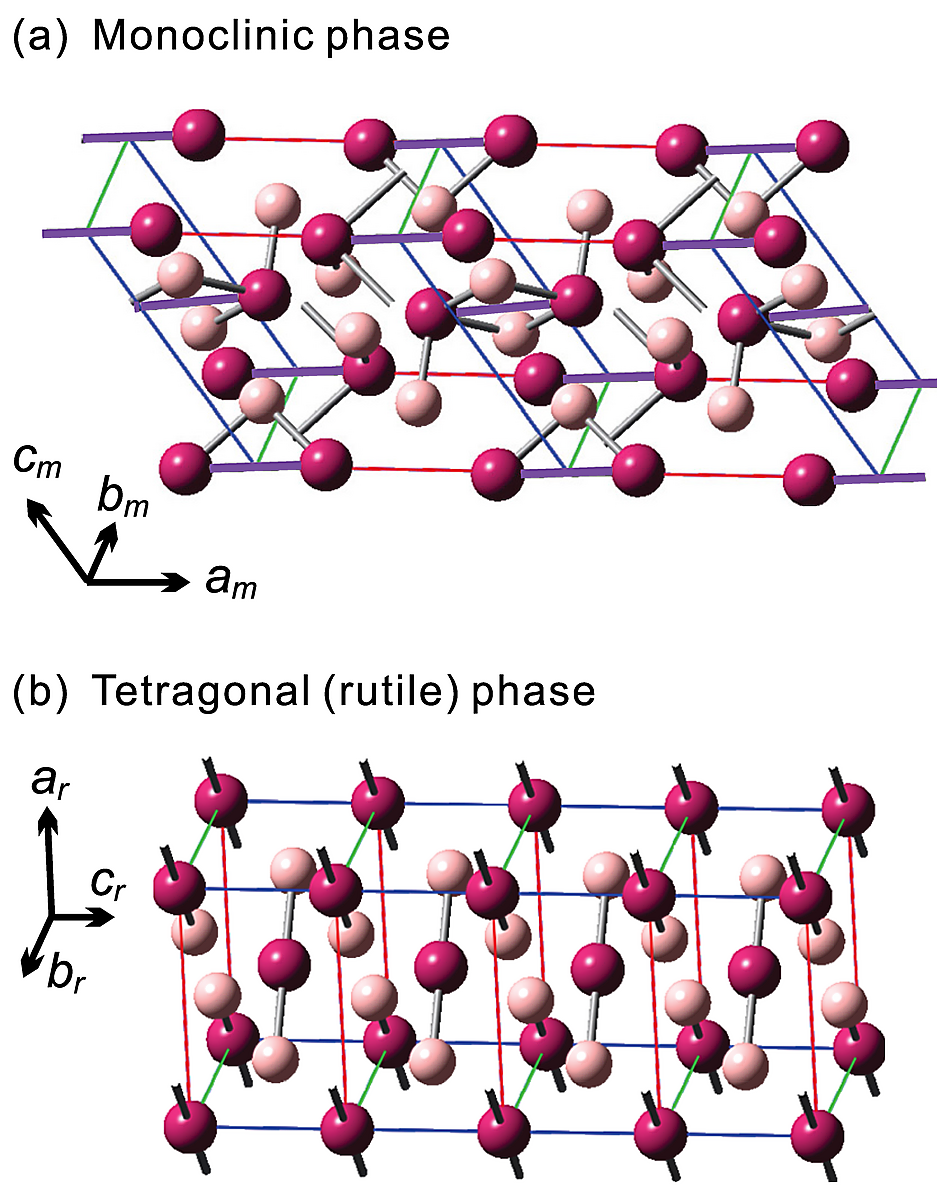

Оксид ванадия(IV) при нормальных условиях образует чёрно-синие кристаллы моноклинной сингонии, пространственная группа P 2₁/c, параметры ячейки a = 0,5743 нм, b = 0,4517 нм, c = 0,5375 нм, β = 122,61°, Z = 4, d = 4,571 г/см³ (α-форма). Эта форма является антиферромагнетиком с температурой Нееля 345 К.

При температуре 67 или 68  °C происходит переход в β-фазу тетрагональной сингонии, пространственная группа P 4₁/mnm, параметры ячейки a = 0,454 нм, c = 0,285 нм, Z = 2, d = 4,653 г/см³, тип рутила. Энтальпия перехода 3,1 кДж/моль.

Образует кристаллогидраты:

• VO₂·H₂O — зелёного цвета, может рассматриваться как VO(OH)₂ — гидроксид ванадила или H₂VO₃ — метаванадиевая кислота;
• VO₂·2H₂O — синего цвета, может рассматриваться как V(OH)₄ — гидроксид ванадия(IV);
• 2VO₂·H₂O — чёрно-синего цвета;
• 2VO₂·7H₂O

• Реагирует с кислотами с образованием солей ванадила:

${\displaystyle {\mathsf {VO_{2}+2HCl\ {\xrightarrow {}}\ VOCl_{2}+H_{2}O}}}$

• Реагирует с щелочами с образованием ванадитов:

${\displaystyle {\mathsf {4VO_{2}+2KOH\ {\xrightarrow {}}\ K_{2}V_{4}O_{9}+H_{2}O}}}$

• Восстанавливается водородом:

${\displaystyle {\mathsf {2VO_{2}+H_{2}\ {\xrightarrow {530-600^{o}C}}\ V_{2}O_{3}+H_{2}O}}}$

• Реагирует с пероксидом натрия, образуя ванадат(V):

${\displaystyle {\mathsf {2VO_{2}+Na_{2}O_{2}\ {\xrightarrow {}}\ 2NaVO_{3}}}}$

В диоксиде ванадия при температуре 67  (по другим сведениям 68) °C происходит «фазовый переход полупроводник−металл»^[1]. При этом происходит скачок электропроводности от 10⁻⁶ до 10⁻¹ ом·метр. Меняются также и оптические свойства: показатель преломления падает от 2,5 до 2,0 ^[2].

Оксид ванадия(IV) применяется в производстве ванадиевых бронз, как полупроводниковый материал для терморезисторов, переключателей элементов памяти, дисплеев, для стеклянных покрытий, которые блокируют инфракрасное излучение.

Поликристаллические плёнки VO₂ используют в электронных устройствах, в визуализаторах инфракрасного (ИК) излучения, нелинейно-оптических ограничителях излучения, в качестве сред для записи голограмм, в зеркалах с управляемым коэффициентом отражения.^[3]
