CETME (автоматическая винтовка)

В конце Второй мировой войны в немецкой фирме Mauser велись работы над оружием с возможностью ведения автоматического огня на основе полусвободного затвора с роликовым замедлением. В итоге были разработаны пулемёт MG-45 и автомат StG45(M). Капитуляция Германии не позволила запустить эти разработки в промышленное производство. В 1949 году команда бывших инженеров Mauser под руководством Людвига Форгримлера (Ludwig Vorgrimler) начала работать над созданием оружия для армии Испании в компании CETME. Изначально новое оружие разрабатывалось под патрон 7,92×40 мм CETME, однако в начале 1950-х годов под влиянием США страны-члены НАТО приняли в качестве стандартного боеприпаса патрон Т65 (в настоящее время известный как 7,62×51 мм НАТО), и руководство испанских вооружённых сил решило использовать его в своей армии.

Новый патрон обладал избыточной мощностью, поэтому был создан его вариант 7,62×51 мм СЕТМЕ/НАТО с более лёгкой пулей и ослабленным пороховым зарядом. Такое решение позволило заметно уменьшить отдачу и износ оружия. Под данный боеприпас вскоре была разработана винтовка СЕТМЕ modelo А, принятая на вооружение армией Испании в 1956 году. В 1958 году началось производство улучшенного варианта — CETME modelo В, а в 1964 году (после принятия решения о переводе вооружённых сил Испании на стандартный патрон 7,62×51 мм НАТО) — CETME modelo C, который заменил в производстве и на вооружении модели А и В.

В начале 1960-х годов началась работа по созданию варианта винтовки modelo C под малоимпульсный патрон 5,56×45 мм^[3].

Новый автомат, получивший обозначение modelo L, был принят на вооружение в 1984 году. С 1999 года в армии Испании началась постепенная замена mod. L на немецкий автомат HK G36E.

В 1957 году правительство ФРГ приобрело у испанцев лицензию на производство винтовок СЕТМЕ, которая была передана компании Heckler & Koch (которая была также основана бывшими инженерами Mauser). Впоследствии конструкция СЕТМЕ будет применена в целой серии оружия различного класса: от пистолетов-пулемётов HK MP5 до снайперских винтовок HK PSG1.

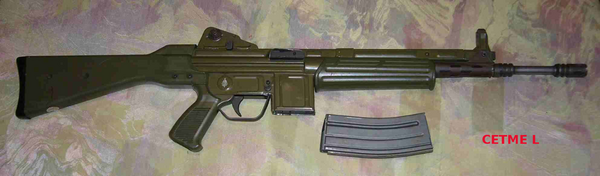

Модель L является оружием с возможностью ведения автоматического огня. Оружие оснащено продольно-скользящим затвором^[1]. Винтовка имеет так называемый «полужёсткий» двухкомпонентный затворный механизм, состоящий из головки затвора и запорной части. Конструктивная особенность оружия такова, что затворная часть имеет в значительной степени более угловатую форму, чем большинство винтовок этого типа. Во время отпирания затвора два цилиндрических ролика, расположенных в головке затвора, входят в зацепление с наклонными боковыми поверхностями ствола и воздействуют на запирающий элемент и затворную раму, отводя её назад со скоростью, которая превышает скорость движения затвора. При этом, сам затвор остаётся закрытым до тех пор, пока выпущенная пуля не покинет ствол и давление внутри ствола не снизится до безопасного уровня. После этого затвор отодвигается вместе с затворной рамой. Такой принцип работы автоматики зарекомендовал себя как надёжный.

Стрельба ведётся с закрытого затвора, УСМ — куркового типа. Ствольная коробка, коробка УСМ со спусковой скобой и основанием пистолетной рукоятки выполнены штамповкой из стального листа. Приклад изготовлен из дерева, а магазины — из листовой стали. Рычаг предохранителя, который также является переводчиком режимов стрельбы расположен рядом с пистолетной рукояткой над спусковым крючком (существуют варианты с расположением как на левой, так и на правой стороне). Сошки на моделях А и В были несъёмными, а модель С комплектовалась съёмной сошкой, используемой также в отомкнутом виде в качестве кусачек для проволоки. На всех винтовках имелась складная рукоятка для переноски. Варианты В, С и L имеют возможность стрельбы винтовочными гранатами.

Перед выстрелом затвор под давлением возвратной пружины находится в крайнем переднем положении, вытесняя своей передней скошенной частью ролики из затвора в специальные пазы в муфте ствола. Основная энергия пороховых газов тратится на разгон массивного затвора. К тому моменту, когда давление в стволе спадает до приемлемых значений, ролики полностью «убираются» в затвор, после чего вся затворная группа двигается назад, извлекая стреляную гильзу и подавая на обратном пути новый патрон в патронник.

В затворе имеется экстрактор гильз, а выбрасыватель расположен внутри корпуса спускового крючка (выбрасыватель поднимается пружиной в передней части корпуса спускового крючка). После выстрела затворная рама откатывается назад и толкает заднюю часть выбрасывателя вниз, обеспечивая подъём выбрасывателя на место для обеспечения своевременного выброса гильз).

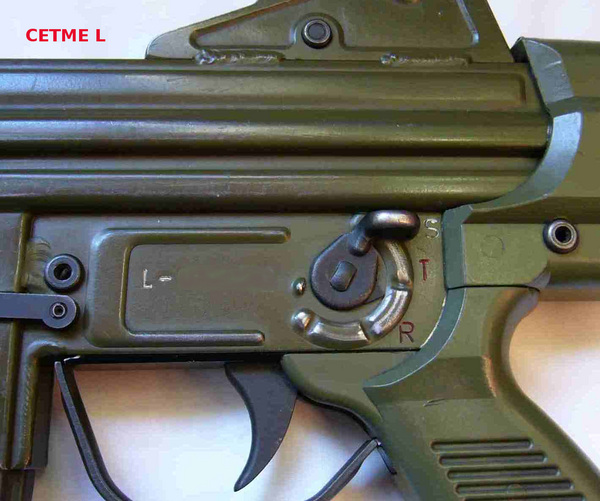

Оружие имеет ударно-спусковой механизм молоточного типа, а также переключатель режимов огня, который также является ручным предохранителем. Рычаг переключения между режимами огня и предохранителем расположен на левой стороне ствольной коробки, непосредственно над пистолетной рукояткой, и имеет три положения: «S» (исп. Seguro) — безопасность оружия — предохранитель (курок отключается механически), «T» (исп. Tiro a tiro) — полуавтоматический огонь и «R» (исп. Ráfaga) — полностью автоматический огонь (на первых моделях винтовок также имелась опция выбора режима стрельбы короткими очередями, от которой впоследствии отказались). Оружие изначально было сконструировано под патрон 5,56×45 мм НАТО, снаряжённый 62-граммовой гильзой SS109^[1]. Боеприпасы INI (Instituto Nacional de Industria), сделанные на базе стандартных боеприпасов НАТО, давали гораздо большее давление в патроннике, что было одним из источников проблем с надёжностью оружия. На совместных учениях НАТО иностранные подразделения обычно предупреждали, чтобы они не использовали испанские патроны, если их винтовки имеют газоотводную автоматику, иначе оружие и вовсе могло прийти в негодность.

Ствол винтовки имеет 6 правосторонних нарезов и твист 1 к 178 мм (1:7 дюйма). На стволе установлен 3-штырьковый подавитель вспышек (дульный тормоз-компенсатор) открытого типа, который позднее стал называться «птичья клетка». Такая модификация винтовки предназначалась для запуска винтовочных гранат. На оружие также может быть установлен штык-нож.

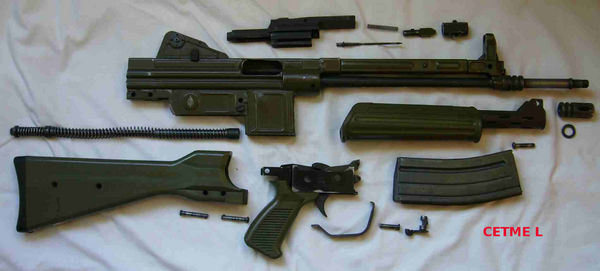

Ложе, пистолетная рукоятка и цевьё винтовки Model L изготовлены из высокопрочного лёгкого пластика. Для регулярного обслуживания и чистки винтовка разбирается на следующие компоненты: ствольную коробку, цевьё, пистолетную рукоятку и спусковую группу, рукоятку, затвор и затворную раму.

В первых версиях оружие имело «квадратное» сечение, охватывающее весь ствол от отверстия для магазина до мушки. Это привело к проблемам с удержанием тепла внутри оружия, и в результате в конструкцию были внесены значительные изменения. Почти все военные винтовки были сделаны именно таким образом, однако винтовки Гражданской гвардии Испании сохранили квадратный вариант.

Для стрельбы используются магазины НАТО, соответствующие стандарту STANAG-DRAFT 4179 (взаимозаменяемы с магазинами от винтовки M16), ёмкостью 30 патронов, но к винтовке также подходят короткие коробчатые магазины на 12 патронов, обычно используемые только на парадах (ранние винтовки и карабины были также приспособлены для использования специальных магазинов на 20 и 30 патронов совершенно другой конструкции).

Магазины оружия были стальными, но их толстые стенки создавали такие проблемы, как осечки, застревание магазинов внутри шахты магазина (некоторые и вовсе не могли быть вставлены в винтовки из-за плохого качества) и т. п. Хотя магазины оружия и должны были быть расходным материалом (на момент 1995 года они стоили 25 песет), выбрасывать их было запрещено, и многие солдаты понесли наказание за утерю магазина. Испанские солдаты старались сохранить те магазины, которые были сделаны более-менее качественно, или получить «натовские» STANAG из-за границы. На совместных учениях НАТО было много случаев, когда испанские солдаты обыскивали зону, где американские войска выбрасывали пустые магазины. Многие проблемы с надёжностью оружия были решены за счёт использования этих магазинов.

CETME Model L оснащается регулируемым прицелом, состоящим из передней стойки (корректируемой механически по высоте). Варианта у крепления два — «толстое» и «тонкое» (официального обозначения нет). Тонкая стойка лучше подходила для точной стрельбы, но при прямом попадании в неё она могла легко погнуться. Поскольку стойка была хорошо защищена, это не представляло особой проблемы, и она была предпочтительнее более толстой версии, которая была не так удобна при прицеливании. Оружие имело перекидной целик с двумя настройками для стрельбы на дистанциях 200 и 400 м (на ранних моделях использовался прицел с вращающимся барабаном, на котором были апертуры для прицельной дальности 100, 200, 300 и 400 м). Модель LV («Visor») — это модификация стандартной винтовки, которая была оснащена фиксированным креплением STANAG над основанием прицела; в качестве оптики обычно использовался 4-кратный прицел испанского производства ENOSA. Кроме этого, специально для винтовки выпускался ещё один прицел. Для испанской морской пехоты был разработан альтернативный вариант модели «LV». Он был оснащён креплением типа «ласточкин хвост» для установки британского прицела SUSAT. Кроме того, на эту версию мог быть интегрирован съёмный перекидной прицел. Другая модель с вращающимся прицелом, которую обычно использовали пехотинцы, также называлась LV, что привело к некоторой путанице в учебных пособиях и логистике. Стандартная база для установки прицела имела горизонтальный штифт впереди и круглое небольшое углубление позади.

В стандартный комплект поставки винтовок входят набор для чистки, вертлюги для ремня, штык, лёгкая сошка, адаптер для стрельбы холостыми патронами, направляющая для подствольного гранатомёта и приспособление для заряжания магазина (лоадер).

Разновидностью модели L является карабин «Модель LC», который имеет короткий ствол и складной металлический приклад. Эта особенность делала его удобным для офицеров и спецназа. Эти особенности также обеспечивали высокую степень мобильности с карабином в закрытых помещениях или движущихся транспортных средствах. Однако, этот вариант карабина не мог использоваться со штыком или винтовочными гранатами.

Другой вариант модели L встречается в Соединённых Штатах. Не смотря на то что это полностью автоматическое оружие, оно не может быть импортировано как пулемёт для гражданской продажи. Однако, если некоторые детали оружия были исправлены в соответствии с правилами, все детали могут быть импортированы по отдельности, а винтовка впоследствии собрана, частично на американских компонентах. Некоторые винтовки изготавливаются специально для гражданского рынка США, другие являются самодельными (сборными), причём сборщики покупают штампованные заготовки ствольных коробок, сами сгибают и сваривают их.

Компания MarColMar Firearms LLC производит легальный гражданский пистолет CETME L для продажи в США. Для изготовления винтовки используется абсолютно новая ствольная коробка, новый ствол с азотированным покрытием, отделка «Cerakote Elite», абсолютно новый перепроектированный набор пружин, а также остальные оригинальные комплектующие, которые используются для создания готового изделия. Кроме того, винтовка была разработана с учётом использования общедоступного магазина STANAG M-16/AR-15 стандарта НАТО. Винтовка CETME L, а также варианты LC, LV и LV/S выпускаются в зелёном, чёрном, FDE или сером цвете.

• СЕТМЕ modelo А — первая винтовка серии. Роль цевья играли сложенные сошки.
• CETME modelo В (modelo 58) — усовершенствованный вариант винтовки. Основные отличия — наличие отдельного штампованного цевья, возможность стрельбы стандартными патронами 7,62×51 мм НАТО после замены затворной группы и возвратной пружины, возможность метания винтовочных гранат.
• CETME mod. C — модернизированный вариант, отличавшийся более удобным деревянным цевьём, другой конструкцией пистолетной рукоятки, отъёмной складной сошкой, диоптрическим целиком вместо открытого регулируемого, появлением продольных канавок Ривелли в патроннике, улучшающих экстракцию гильз в тяжёлых условиях. Использовал только патроны 7,62×51 мм НАТО. Значительное количество винтовок было модифицировано в самозарядное оружие для продажи на гражданском рынке.
• CETME mod. L — 5,56-мм автомат, конструктивно схожий с 7,62-мм моделями. 4-х позиционный диоптрический прицел был заменён на 2-х позиционный (максимальная прицельная дальность осталась равной 400 м), также на прицеле появились светящиеся точки для стрельбы в условиях низкой освещённости. Приклад, цевьё и пистолетная рукоятка выполнены из пластика.
• CETME mod. LC — автомат с укороченным стволом и телескопическим прикладом.

• Малави^[4].
• Испания^[5].
• Украина.
•  США — импорт и продажа полуавтоматических винтовок CETME были разрешены в декабре 1965 года^[6].

• Heckler & Koch HK33
