Прокатка

Технология прокатки в античности не применялась. Появление прокатки относится к послесредневековым временам (первое известное упоминание относится к XVI веку и содержится в бумагах Леонардо да Винчи^[3]. Исторически с помощью прокатки начали изготавливались медные листы для картин (такие листы, изготовленные вначале ковкой, а затем уже прокаткой, известны уже в начале XVII века^[4]). Массовое применение прокатки началось в Европе в XIX веке.

Процессы прокатки классифицируют по следующим признакам:

• по температуре проведения процесса прокатку делят на
  • холодную (температура металла находится в пределах 10—30 % температуры рекристаллизации);
  • тёплую (температура металла находится в пределах 40—60 % температуры рекристаллизации);
  • горячую (температура металла выше 60—70 % температуры рекристаллизации^[5];
• по взаимному расположению осей валков и полосы различают продольную (ось прокатываемой полосы перпендикулярная осям валков), поперечную (ось прокатываемой полосы параллельна осям валков) и поперечно-винтовую или «косую» прокатку (оси валков находятся под некоторым углом друг к другу и к оси прокатываемой полосы;
• по характеру воздействия валков на полосу и условиям деформации прокатка бывает симметричной и несимметричной. Симметричной прокаткой называют процесс, при котором воздействие каждого из валков на прокатываемую полосу является идентичным. Если это условие нарушается, процесс следует отнести к несимметричному;
• по наличию или отсутствию внешних сил, приложенных к концам полосы, выделяют свободную и несвободную прокатку. Прокатка называется свободной, если на полосу действуют только силы, приложенные со стороны валков. Несвободная прокатка осуществляется с натяжением или подпором концов полосы^[6].

Приведённая классификация процессов деформации металлов не является общепринятой. Например, существуют альтернативные классификаторы способов деформации в зависимости от температуры процесса^[7].

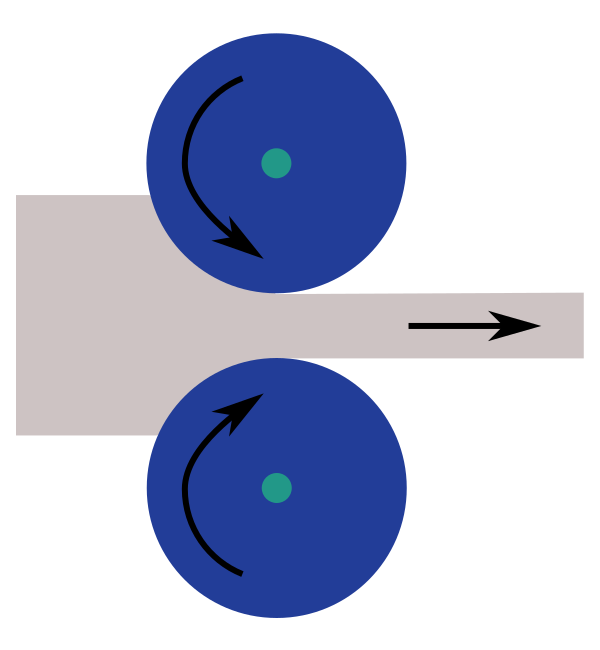

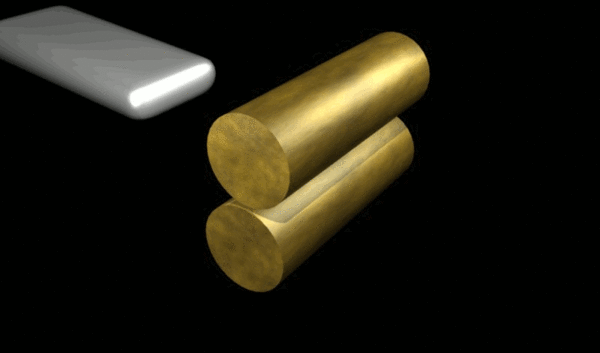

Способ продольной прокатки является наиболее распространённым. При продольной прокатке полоса подводится к валкам, вращающимся в разные стороны, и втягивается в зазор между ними за счёт сил трения на контактной поверхности. Полоса обжимается по высоте и принимает форму зазора (калибра) между валками. При этом способе прокатки полоса перемещается только вперёд, то есть совершает только поступательное движение. В зависимости от калибровки валков форма поперечного и продольного сечения проката может быть разной. Таким способом получают листы, плиты, ленту, фольгу, сортовой прокат, периодические профили, гнутые профили и др.^[6]

При поперечной прокатке обрабатываемое тело (цилиндрической формы) помещается в зазор между двумя валками вращающимися в одну сторону и получает вращательное движение за счёт сил трения на контактной поверхности. Деформация тела происходит при встречном сближении валков. В продольном направлении обрабатываемое тело не перемещается (если нет специальных тянущих устройств). Поперечная прокатка используется для изготовления валов, осей, втулок и других тел вращения^[6].

Поперечно-винтовая прокатка занимает промежуточное положение между продольной и поперечной. Этот способ широко используется для получения полых трубных заготовок (гильз). Обрабатываемое тело (цилиндрической формы) проходя между валками, вращается и одновременно совершает поступательное движение, то есть каждая точка тела (за исключением расположенных на его оси) движется по винтовой траектории ^[6].
