Northrop B-2 Spirit

У этого термина существуют и другие значения, см. Б-2.
Б-2 или «Дух»
(B-2 Spirit)

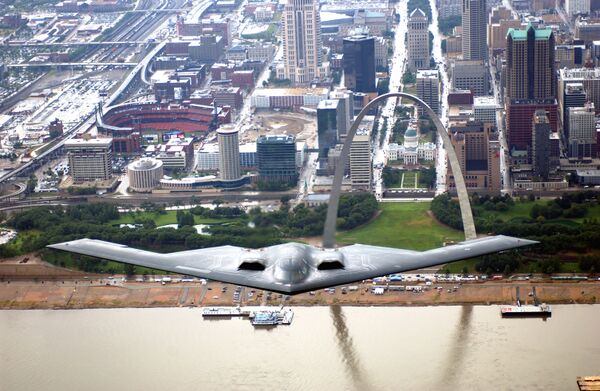

B-2 Spirit, 2004 год
B-2 Spirit, 2004 год
Тип малозаметный стратегический бомбардировщик
Разработчик Флаг США Northrop
Производитель Флаг США Northrop
Первый полёт 17 июля 1989 года
Начало эксплуатации 1 января 1997 года
Статус эксплуатируется
Эксплуатанты Соединённые Штаты Америки ВВС США (20)
Годы производства 1987—2000
Единиц произведено 21[1]
Стоимость программы разработки 44 млрд долларов[2]
Стоимость единицы

1 млрд (без оборудования)

2 млрд 100 млн 300 тыс. (с оборудованием), согласно NSIAD-97-181
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Northrop B-2 Spirit — американский тяжёлый малозаметный стратегический бомбардировщик, разработанный компанией «Нортроп Грумман» («Northrop Grumman»).

Б-2 или «Дух» первый современный серийный тяжёлый самолёт со схемой «летающее крыло». Предназначен для прорыва плотной противовоздушной обороны (ПВО) и доставки обычного или ядерного оружия. Начало полётов с 1989 года, производство прекращено в 2000 году. В самолёте широко использованы технологии малозаметности: самолёт покрыт радиопоглощающими материалами, создан по аэродинамической схеме «летающее крыло», реактивные струи двигателей экранируются [3]; точное значение ЭПР для B-2 не сообщается, по разным оценкам, это величина от 0,0014[4] до 0,1 м²[5].

История создания[править | править код]

Проект 'ATB'[править | править код]

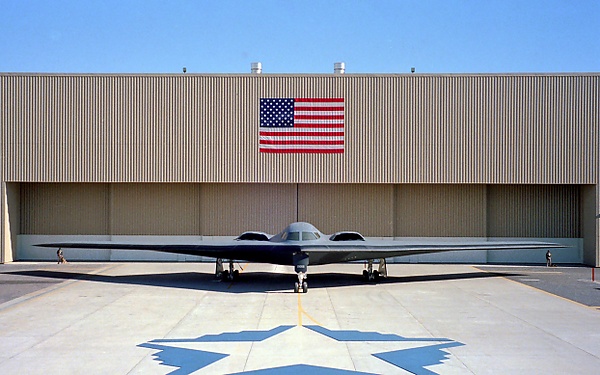

B2 bomber initial rollout ceremony 1988.jpg

Создание тяжёлого бомбардировщика началось в 1979 году по программе «Advanced Technology Bomber» (ATB). Шла Холодная война, и в ходе предвыборной кампании в 1979–1980 годов кандидат на должность президента Рональд Рейган обещал восстановление американских вооружённых сил.

22 августа 1980 года министерство обороны США открыто объявило о работах по созданию перспективных малозаметных самолётов, включая проект «ATB».

После оценки проектов, конкурс ATB был сокращён до двух команд — «Northrop/Boeing» и «Lockheed/Rockwell», каждая команда получила заказ на дальнейшие исследования. Проект «ATB» финансировался под кодовым названием «Aurora».

20 октября 1980 года команда «Northrop/Boeing» была определена победителем в конкурсе проектов.

Проект «Northrop» получил обозначение B-2 с именем «Spirit». Проект самолёта был изменён в середине 1980-х годов, что задержало первый полёт на год и заставило потратить ещё 1 000 000 000 долларов США на программу разработки. К 1986 году на разработку бомбардировщика было потрачено в общей сложности 23 000 000 000 долларов США.

Впервые B-2 был показан общественности 22 ноября 1988 года на заводе ВВС ВС США № 42 в Палмдейле, Калифорния, где он и был собран.

Закупки[править | править код]

Закупки самолётов
Год Количество самолётов Бюджет (млрд долл.) Источн.
Самолёты НИОКР Запчасти Итого
1986 2 $2,3484 млрд $1,7157 млрд 0 $4,1440 млрд [6]
1987 1 $2,7982 млрд $1,5460 млрд 0 $4,3693 млрд [6]
1988 4 $2,6866 млрд $1,2614 млрд 0 $4,0282 млрд [6]

Производство[править | править код]

Всего был построен 21 самолёт B-2 Spirit [7]. Почти все они названы в честь американских штатов[8][9][10].

Бортовой номер Имя Принят на вооружение Примечания
82-1066 Spirit of America 14 июля 2000 года Прототип. Совершил первый полёт 17 июля 1989 года.
82-1067 Spirit of Arizona 4 декабря 1997 года
82-1068 Spirit of New York 10 октября 1997 года
82-1069 Spirit of Indiana 22 мая 1999 года
82-1070 Spirit of Ohio 18 июля 1997 года
82-1071 Spirit of Mississippi 23 мая 1997 года
88-0328 Spirit of Texas 21 августа 1994 года
88-0329 Spirit of Missouri 31 марта 1994 года Первый B-2, принятый на вооружение.
88-0330 Spirit of California 17 августа 1994 года
88-0331 Spirit of South Carolina 30 декабря 1994 года
88-0332 Spirit of Washington 29 октября 1994 года Серьёзно повреждён в пожаре. Восстановлен[11].
89-0127 Spirit of Kansas 17 февраля 1995 года Разбился 23 февраля 2008 года.
89-0128 Spirit of Nebraska 28 июня 1995 года
89-0129 Spirit of Georgia 14 ноября 1995 года
90-0040 Spirit of Alaska 24 января 1996 года
90-0041 Spirit of Hawaii 10 января 1996 года
92-0700 Spirit of Florida 3 июля 1996 года
93-1085 Spirit of Oklahoma 15 мая 1996 года
93-1086 Spirit of Kitty Hawk 30 августа 1996 года Назван в честь родины братьев Райт и представляет штат Северная Каролина.
93-1087 Spirit of Pennsylvania 5 августа 1997 года
93-1088 Spirit of Louisiana 11 ноября 1997 года

Модернизации[править | править код]

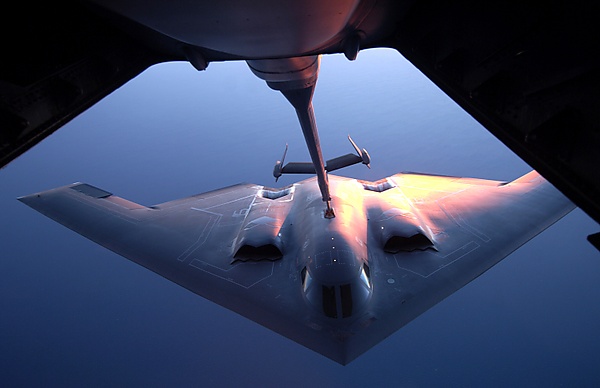

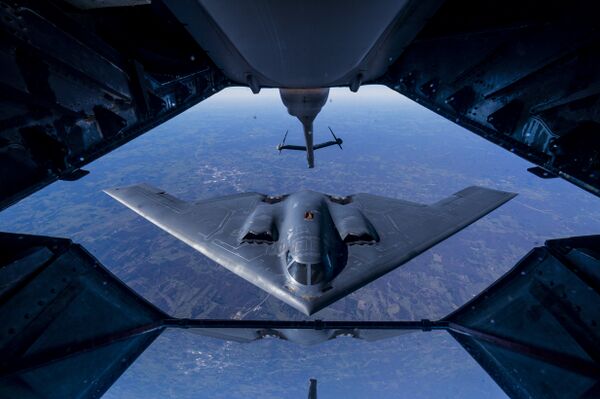

B-2 во время дозаправки в воздухе над Тихим океаном

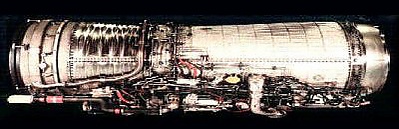

Двигатель General Electric F118-GE-100

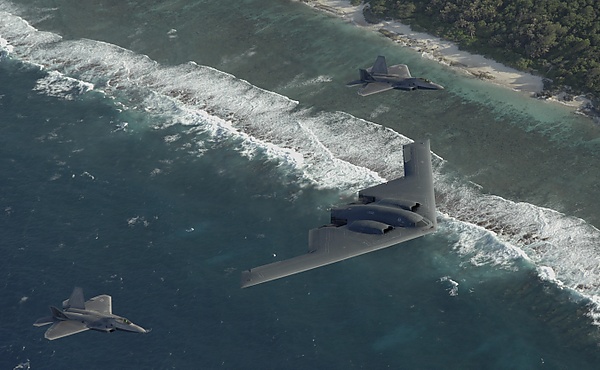

B-2 в сопровождении истребителей F-22 Raptor, 2010 год
  • В 2008 году Конгрессом США была профинансирована программа модернизации систем управления вооружением для поражения движущихся наземных целей[12].
  • 29 декабря 2008 года был подписан контракт на модернизацию радиолокационных систем B-2. В ходе модернизации радиолокационные системы были переведены на другой частотный диапазон. Контракт обошёлся США приблизительно в 468 000 000 долларов[13][14]. 22 июня 2009 года стало известно, что все B-2 прошли модернизацию до «второй ревизии», которая предусматривала улучшение возможностей БРЛС.
  • 28 апреля 2009 года было объявлено, что модернизированный B-2 может нести до 13 500 килограммов полезной нагрузки в каждом отсеке[15].
  • В начале 2010 года компания «Northrop Grumman» объявила о завершении расчётов, которые позволят устранить неполадку B-2 Spirit, регулярно возникающую на протяжении последних 20 лет. Неполадка заключается в растрескивании металлической панели, находящейся между двигателями и прикрывающей композитный каркас от раскалённой реактивной струи. Проблема была вызвана усталостью металла, которая проявлялась из-за воздействия высоких температур, а также вибраций, возникающих во время работы силовых установок. Справиться с неполадкой «Northrop Grumman» планирует за счёт применения новых материалов, а также внесения небольших изменений в конструкцию хвостовой части B-2. Модернизация действующих бомбардировщиков в составе ВВС США будет недорогой и не потребует проведения значительных работ по изменению конструкции[16]
  • 4 апреля 2012 года завершились испытания B-2 с модернизированным программным обеспечением, навигационными и коммуникационными системами, разработанными по программе «The Extremely High Frequency (EHF) Increment 1». В ходе испытаний B-2 выполнили ряд полетов на Северный полюс и обратно. Целью перелётов была проверка модернизированного бомбардировщика на возможность совершать полеты на большой высоте в суровых климатических условиях. В ходе миссии на Северный полюс бомбардировщик сбросил четыре учебных свободнопадающих бомбы BDU-38. Сброс боеприпасов и испытания в целом были признаны успешными[17].
  • 24 сентября 2012 года «Northrop Grumman» объявила о завершении модернизации бомбардировщиков B-2, в рамках которой на самолеты были установлены новые БРЛС AN/APQ-181 с АФАР. Стоимость модернизации, заказанной ВВС США в 2008 году, составила около 468 000 000 $. На самолёты также было установлено новое бортовое оборудование и системы связи. Благодаря модернизации бомбардировщики получили доступ к единой боевой информационно-управляющей системе Пентагона[18].

Стоимость[править | править код]

B-2 является самым дорогим самолётом в мире (и, вероятно, самым дорогим самолётом в истории авиации). На 1998 год стоимость одного B-2 без учёта НИОКР составляла 1,157 млрд долларов[19]. Стоимость всей программы B-2 на 1997 год оценивалась почти в 45 млрд долларов; таким образом, с учётом НИОКР стоимость одной машины на тот момент достигала 2,1 млрд долларов[20].

По утверждению ВВС США и производителей, высокая стоимость самолёта главным образом обусловлена сокращением его закупок. В связи с распадом СССР, из первоначально запланированных 132 бомбардировщиков за все время производства было закуплено всего 20 единиц. [21]

Боевое применение[править | править код]

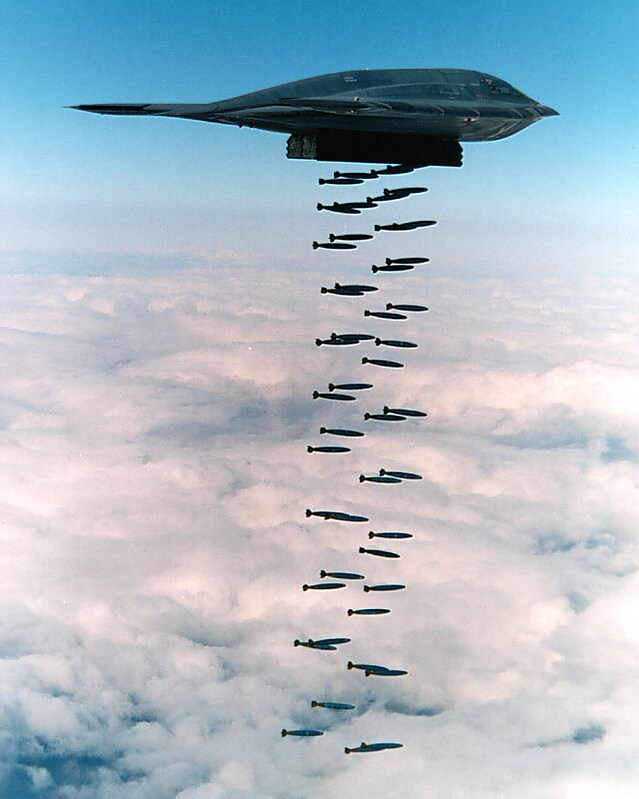

Сброс бомб Mk 82 во время учений в Тихом Океане недалеко от Пойнт-Мугу (Калифорния)
  • Первый случай боевого применения имел место во время операции НАТО в Югославии в 1999 году. На цели было сброшено более 600 высокоточных бомб (JDAM), которые также были применены впервые[22]. При этом B-2 совершали беспосадочный перелёт с базы ВВС Уайтмен в штате Миссури до Косово и обратно. 7 мая в результате бомбардировки самолётами B-2 было уничтожено посольство Китая, погибли несколько китайских журналистов и китайский мирный житель.
  • В последующие годы B-2 применялись в войнах в Ираке и Афганистане. B-2 совершил один из самых длинных своих боевых вылетов (который называют рекордным по своей длительности в мировой истории), 44-часовой боевой вылет с дозаправкой в воздухе[23] — взлетев с авиабазы Уайтмен в штате Миссури, выполнив боевую задачу в Афганистане и вернулся на родную базу[19].
  • Во время военной операции «Иракская свобода» в 2003 году B-2 совершали боевые вылеты с атолла Диего Гарсиа и другой «передовой базы», название которой не разглашалось. С двух этих позиций было совершено 22 боевых вылета. С авиабазы Уайтмен было совершено 27 боевых вылетов. В ходе 49 вылетов было сброшено более 300 тонн боеприпасов. Продолжительность боевых вылетов составила более 30 часов. Во время одного из вылетов B-2 оставался в воздухе без посадки в течение 50 часов[19].
  • 19 марта 2011 года, во время военной операции «Одиссея. Рассвет», с базы ВВС Уайтмен в штате Миссури были подняты три B-2 ВВС США. Совместно с двумя бомбардировщиками B-1 из Южной Дакоты они были направлены в Ливию. За время всей операции B-2 уничтожили 45, а B-1B 105 целей, среди которых были склады вооружений, объекты ПВО, командно-контрольные пункты, объекты обслуживания авиационной и прочей военной техники[24][25].

Аварии[править | править код]

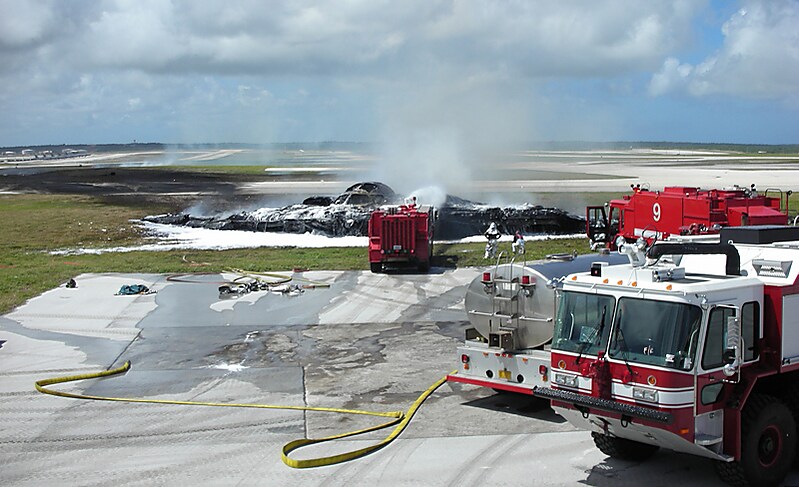

Последствия аварии на Гуаме
Основная статья: Авария B-2 Spirit на Гуаме

По официальным данным США, к 2010 году в небоевом происшествии был потерян один бомбардировщик B-2. 23 февраля 2008 года самолёт B-2 (бортовой номер 89-0127, имя Spirit of Kansas) разбился в тихоокеанском острове Гуам на американской военной базе Андерсен. Это был первый случай крушения самолёта этого типа. Обоим лётчикам удалось катапультироваться[26] После аварии полёты всех самолётов этого типа были приостановлены. В конце апреля 2008 года полёты были возобновлены.[27].

Комиссия по расследованию пришла к выводу, что причиной аварии стала халатность наземного персонала, не включившего обогрев приёмника воздушного давления для удаления скопившегося в нём конденсата[28]. Из-за этого система управления самолёта получала завышенное значение скорости и преждевременно дала команду на отрыв от земли. Действия экипажа признаны правильными, других отклонений от штатного режима в работе бортовых систем не выявлено, а моделирование ситуации на тренажёре показало, что спасти самолёт было невозможно[28].

В феврале 2010 года ещё один В-2 (бортовой номер 88-0332, имя Spirit of Washington) серьёзно пострадал в результате возгорания в моторном отсеке при запуске двигателей на той же авиабазе Андерсен. Повреждённый самолёт находился в ремонте почти 4 года и вновь поднялся в небо только 16 декабря 2013 года[29]. Общая стоимость восстановительных работ превысила 105 000 000 $[30].

В ночь с 13 на 14 сентября 2021 года B-2 совершил аварийную посадку на авиабазе Уайтмен. Самолет приземлился, выкатился за пределы взлетно-посадочной полосы в траву и остановился на левом борту. Позже было установлено, что причиной были неисправные пружины шасси и «микротрещины» в гидравлических соединениях самолета. Пружины стопорных звеньев в шасси, вероятно, не менялись по крайней мере десять лет, и их натяжение было примерно на 11% меньше, чем указано. Это было объединено с отсоединением гидравлической трубки, поддерживающей шасси. Оба фактора привели к складыванию шасси при приземлении. В результате аварии ущерб от ремонта составил как минимум 10,1 миллиона долларов[31][32].

10 декабря 2022 года B-2 (509-е бомбардировочное авиакрыло ВВС США) совершил аварийную посадку на авиабазе Уайтмен. Инцидент произошел во время учений. Находясь в воздухе, пилот самолёта сообщил диспетчеру о некой неисправности и пошел на аварийную посадку. После приземления самолет загорелся. Жертв и пострадавших нет[33].

Лётно-технические характеристики[править | править код]

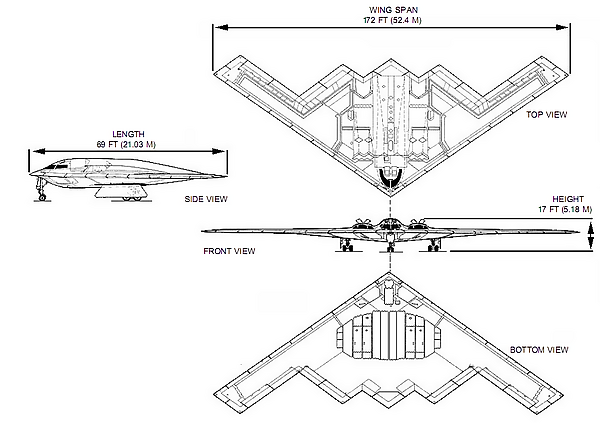

Габаритный чертёж бомбардировщика B-2

Технические характеристики[править | править код]

  • Экипаж: 2 человека
  • Длина: 20,90 м
  • Размах крыла: 52,12 м
  • Высота: 5,10 м
  • Площадь крыла: 460 м²
  • Масса:
    • пустого: 71 700 кг
    • нормальная взлётная масса: 152 600 кг
    • максимальная взлетная масса: 171 000 кг
    • масса топлива: 73 000 кг
    • масса полезной нагрузки: до 22 730 кг (до 27 000 кг после модернизации [15])
  • Нагрузка на крыло:
    • при максимальной взлётной массе: 372 кг/м²
    • при нормальной взлётной массе: 332 кг/м²
  • Двигатель:
  • Тяговооружённость:
    • при нормальной взлётной массе: 0,20 кгс/кг
    • при максимальной взлётной массе: 0,18 кгс/кг

Лётные характеристики[править | править код]

  • Максимальная скорость: 1010 км/ч (М=0,95)
  • Крейсерская скорость: 900 км/ч (М=0,85)
  • Дальность полета:
    • максимальная: 11 100 км
    • боевой радиус: 5300 км
  • Практический потолок: 15240 м
  • ЭПР: по некоторым данным, от ~0,0014 до ~0,1 м²

Вооружение[править | править код]

  • Боевая нагрузка: до 22 730 кг (до 27 000 кг после модернизации[15])
  • Ядерное оружие: 16 х В61-11 или 16 х B83
  • Обычные бомбы: 80 х Mk.82 или 16 х Mk.84 или 36 кассетных бомб х CBU-87/CBU-89 GATOR
  • Высокоточное оружие: 8 х GBU-27 или AGM-154 JSOW или 12 х JDAM
  • Крылатые ракеты: 16 х AGM-158 JASSM[34]

Сравнение B-2 с аналогами[править | править код]

Флаг СССР Ту-160 Флаг СССР Ту-95[35] Флаг США XB-70 Valkyrie Флаг США B-1A Флаг США B-1B Флаг США B-2 Флаг США B-52
Внешний вид Kremlin Tupolev Tu-160.jpg Tu-142M-1988.jpg North American XB-70 above runway ECN-792.jpg B-1A Bomber.jpg B-1B over the pacific ocean.jpg B-2 Spirit original.jpg Usaf.Boeing B-52.jpg
Максимальная взлётная масса, т 275 172,0[35] 246 176,8 216,4 171 229[36]
Максимальная боевая нагрузка, т 45 20 29,4 34 34[37][38]
(+22,7 на внеш. подвеске)		 27 22,7
Максимальная скорость, км/ч 2230 882 3309[39] 2300[40] 1328 1010 957
Боевой радиус, км 7300[41] 6500 6900 5543 5300 7210[36]
Дальность с боевой нагрузкой, км 10 500 12 100 н/д 9817 12 000 н/д н/д
Максимальная дальность, км 14 500[42] 15 000 н/д 13 500[43] 11 100 16 090[36]
Рабочий потолок, м 21 765 11 900 23 600 18 900 18 290 15 000 16 765
Совокупная тяга двигателей, кгс 100 000 48 000 76 200 55 400 31 300 61 680
Применение технологий снижения заметности нет нет нет нет частично да нет
Количество самолётов в строю 17 68[44] нет н/д (произведено 4) 64[44] 20 58[45]

Галерея[править | править код]

На вооружении[править | править код]

 США ВВС США имеют 20 бомбардировщиков по состоянию на 2021 год.

19 самолётов B-2s (изначально их было 20, 1 разбился) приписаны к авиабазе Уайтмен (Whiteman), штат Миссури, и числятся в штате 509-го бомбового авиакрыла 8-й воздушной армии Командования глобального удара ВВС (AFGSC). Это подразделение является единственной в США постоянно действующей (активной) эскадрильей самолётов B-2. Ещё один самолёт В-2 приписан к 412-му испытательному крылу Командования материальной части ВВС (AFMC) на авиабазе Эдвардс для оценочно-испытательных работ.
