БПЛА серии 601-S (КНР)

AVIC 601-S
кит. 暗剑无人机

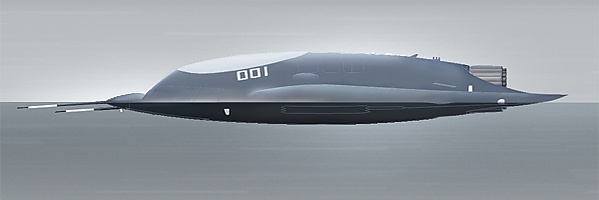

Малозаметный ударный беспилотный летательный аппарат Лиянь (летит налево)
Малозаметный ударный беспилотный летательный аппарат Лиянь (летит налево)
Тип БПЛА
Разработчик Shenyang Aircraft Design Institute (SYADI) в Aviation Industry Corporation of China (AVIC) и Shenyang Aerospace University
Главный конструктор Shenyang Aircraft Design Institute
Эксплуатанты  Китай

AVIC 601-S — серия моделей беспилотных летательных аппаратов (БПЛА), разработанная Авиационным институтом (Shenyang Aircraft Design Institute, SYADI) Шеньяна, входящим в состав Aviation Industry Corporation of China (AVIC), и Shenyang Aerospace University (沈阳航空航天大学). Цифры в названии аппарата отражают названия его разработчиков: так, институт SYADI в корпорации AVIC известен как 601 институт; а буква S относится к другому разработчику - авиакосмическому университету SAU. В 2013 г. производилось и эксплуатировалось 7 разных моделей этой серии.

Первая экспериментальная модель Sky Crossbow[править | править код]

«Небесный арбалет» (Sky Crossbow; Tian-Nu или Tiannu, 天弩) стал первым (экспериментальным беспилотным) самолётом из серии 601-S, сделанным по схеме летающее крыло. Он предназначался для приобретения опыта проектирования и применения БПЛА такой схемы в КНР. Хотя он был сделан по схеме летающее крыло, но у него имелось две рулевые управляющие поверхности, 2 наклонных киля. Поэтому его называли летательным аппаратом с 4 управляющими поверхностями, летающим крылом с двумя килями (Si duo-mian fei-yi jia shuang-chui-wei, 四舵面飞翼加双垂尾).

Описание:[1][2]

  • Длина: 2,15 м.
  • Размах крыльев: 2,2 м.
  • Высота: 0,6 м.
  • Масса: 18,8 кг.
  • Масса пустого самолета:5730 кг
  • Максимальная взлетная масса: 17215 кг
  • Масса полезной нагрузки 1500 кг
  • Скорость полёта: 600–1015 км/ч.
  • Двигатель: электродвигатель, приводящий во вращение вентилятор в кольцевом обтекателе[3]

Модель Wind Blade[править | править код]

Экспериментальная модель «Лезвие ветра» (Wind Blade; Feng-Ren или Fengren, 风刃) был дальнейшим развитием первого экспериментального БПЛА («Небесный арбалет»), и они были очень похожи. Главное отличие заключалось в отсутствии у новой модели килей (оперения), заменой его на две управляющие поверхности на законцовках крыла.[1][4][5] Такая конструкция может снизить радиолокационную заметность самолёта, и она также использовалась в другом экспериментальном летательном аппарате, очень похожем на «Лезвие ветра» (NUAA Flying Wing UAV).

Модель «Облачный лук»[править | править код]

Разработка следующей экспериментальной модели «Облачный лук» (Cloud Bow; Yun-Gong или Yungong, 云弓) позволила добиться удовлетворительных результатов в области управления полётом БПЛА типа летающее крыло без использования законцовок крыла для управления полётом (как на «Лезвии ветра»). Законцовки убрали, а БПЛА стали называть летательным аппаратом «летающее крыло с 4 управляющими поверхностями» (si duo-mian fei-yi, 四舵面飞翼).[1][2]

Модель Warrior Eagle[править | править код]

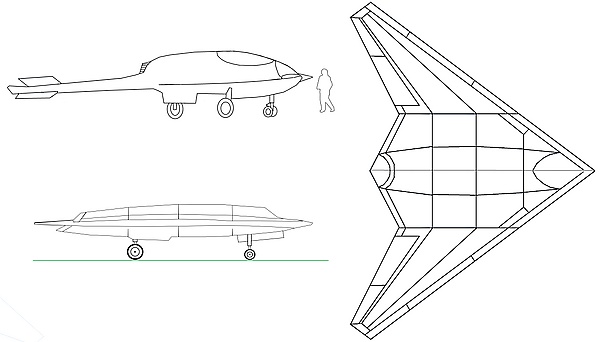

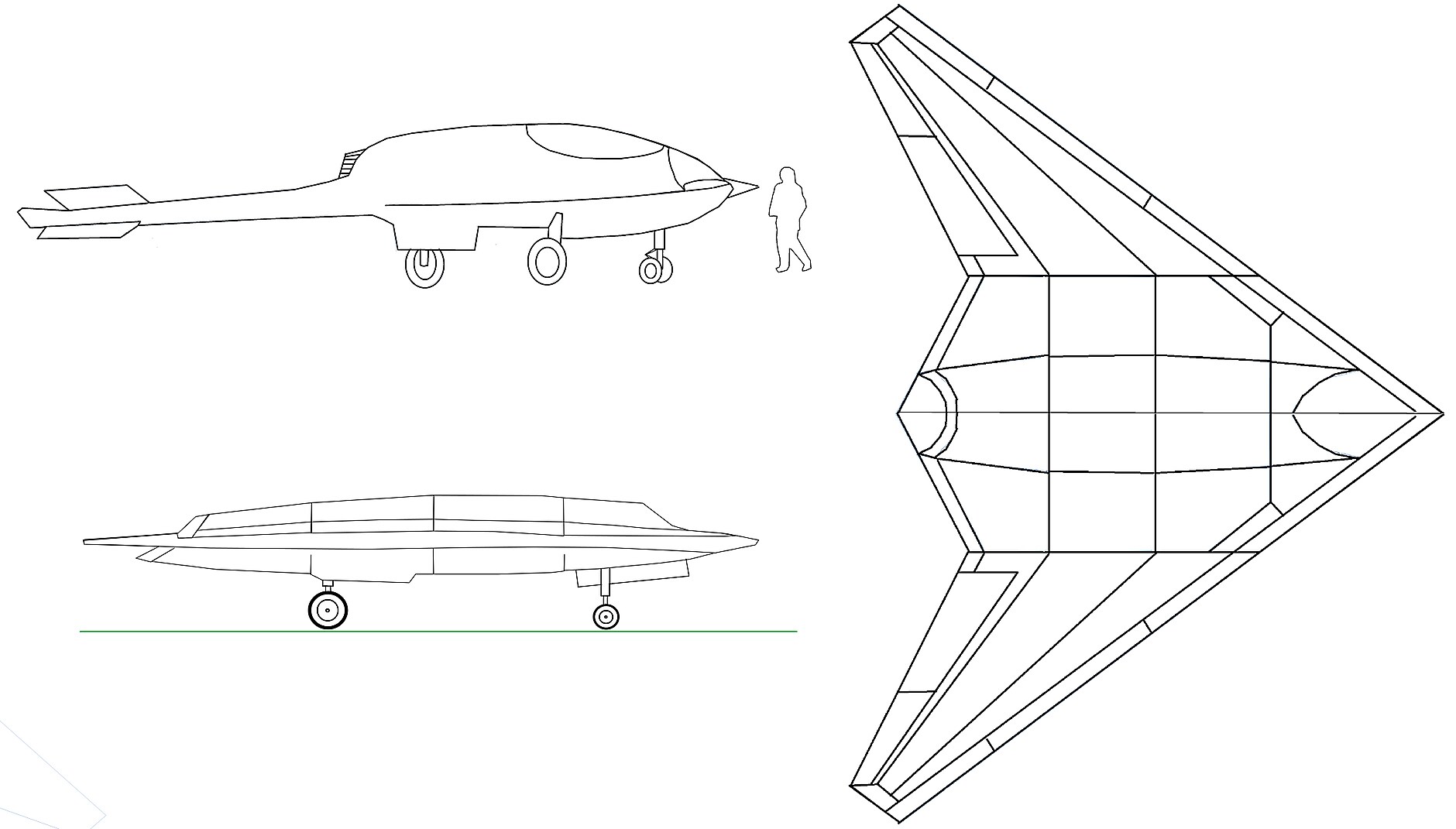

Ударный беспилотный летательный аппарат ВВС Китая Лиянь, примерный внешний вид

Экспериментальная модель «Боевой орёл» (Warrior Eagle; Zhan-Ying или Zhanying, 战鹰) стала дальнейшим развитием «Облачного лука», отличаясь от него тем, что крыло было обратной стреловидности. В ряде китайских интернет-источников утверждалось, что этот БПЛА предназначался для ведения разведки и даже для боевого применения (возможно, эти утверждения станут справедливы в будущем). Но разработчик самолёта, демонстрируя его на разных выставках заявил, что главной целью при разработке было изучить управляемость летательного аппарата с крыльями обратной стреловидности. При успешном решении задачи намечалось создание новых боевых и разведывательных моделей той же схемы.[6]

Лиянь Sharp Sword[править | править код]

Разработка модели «Острый меч», или Лиянь (Sharp Sword или Keen Sword; Li-Jian или Lijian, 利剑) выполнялась совместно SYADI, SAU и Hongdu Aviation Industry Group (HAIG).[7]. Модель является дальнейшим развитием «Тёмного меча» (размеры увеличились). Этот ударный беспилотник стал одной из двух моделей, которые вышли за пределы экспериментальных исследований. По данным[8] лётные испытания этого аппарата проводились в ~ 2014 г. на аэродроме около завода-изготовителя компании Хунду. Внешне, самолёт похож на американский X-47B (малозаметный, схема летающее крыло). Полезная нагрузка неизвестна. Предполагается, что он предназначен для ведения разведки, и в перспективе - для нанесения ударов по наземным целям.[9] На БПЛА установлен двигатель (российского происхождения) РД-93 (тот же, что и на пилотируемых самолётах FC-1/JF-17). Размах крыла порядка 14 м, длина - около 8 м.[10][11] 21 ноября 2013 г. Лиянь совершил 20-минутный полёт, взлетев с аэродрома компании Хунду.[12][13] Пилотажно-навигационный комплекс использует национальную спутниковую систему «Бэйдоу». [14]

Модель Dark Sword[править | править код]

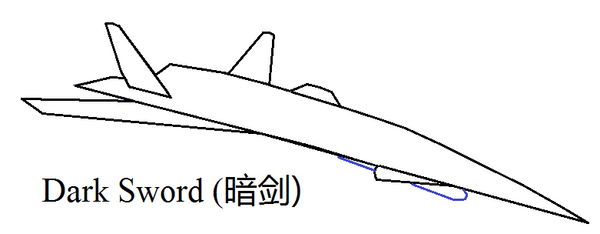

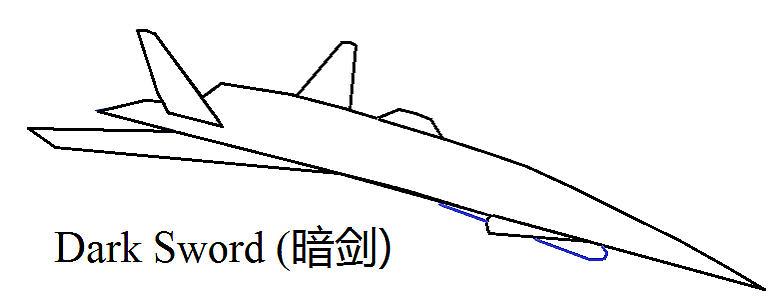

Гиперзвуковой военный БПЛА "Тёмный меч"

Опыт, накопленный при проектировании и применении ранее упомянутых моделей этой серии БПЛА, был использован при разработке модели «Тёмный меч» (Dark Sword; An-Jian или Anjian, 暗剑).[14] Эта модель отличалась от описанных ранее тем, что при её разработке главное внимание уделялось не малой радиолокационной заметности, а увеличению маневренности. При описании модели, китайские интернет-источники сильно преувеличивали её характеристики.[15] Разработчики заявили, что главной целью было создание гиперзвукового беспилотного самолёта, обладающего малой заметностью и высокой маневренностью. Считают, что эта новая модель беспилотника в отдалённом будущем сможет использоваться для разведки и ведения боя. Для увеличения манёвренности для этого самолёта была выбрана схема утка и двухкилевое хвостовое оперение.[15][16]

Беспилотник с изменяемой формой крыла[править | править код]

Среди серии беспилотных летательных аппаратов серии AVIC 601-S есть экспериментальная модель с крылом изменяемой формы (Shape Varying UAV; Bian-ti Wu-ren-ji, 变体无人机). Этот БПЛА был впервые показан на 7-м авиасалоне в Шанхае в 2008 г. При создании модели использовался опыт, накопленный при разработке предыдущих моделей. Цель разработки - исследование беспилотного самолёта с крылом изменяемой формы.[17] Увеличение размеров крыла улучшает лётные характеристики при маленькой скорости полёта, а уменьшение размеров снижает сопротивление воздуха при большой скорости полёта. При разработке этого БПЛА, вместо обычного в таких случаях изменения стреловидности, конструкторы спроектировали «складное крыло» (folding wing design)[18]. Как и у других беспилотных самолётов серии, отверстие для забора воздуха для двигателя размещается над фюзеляжем.

Роль БПЛА в НОАК[править | править код]

Используя большой экономический и технологический потенциал, КНР предпринимает активные усилия для создания высокотехнологичной и боеспособной армии, в том числе за счёт освоения выпуска беспилотных боевых самолётов[19]. Так, спустя 4 года после показа первого беспилотника на авиасалоне в г. Чжухай, в 2010 г. там же, были показаны уже 25 моделей различного назначения[20]. Это вызывает обоснованное беспокойство - и не только на западе [21] , но и в РФ[22]. Область возможного применения военных БПЛА показана в передаче[23].
