AGM-158 JASSM

Программа JASSM (англ. Joint Air-to-Surface Standoff Missile, буквально единая^[5] ракета класса «воздух-поверхность» запускаемая вне зоны поражения ПВО) стартовала в 1980 году последовав за прекращённой, из-за высокой стоимости, AGM-137 TSSAM (англ. Tri-Service Standoff Attack Missile). Целью разработки была малозаметная высокоточная ракета большой дальности, обеспечивающая возможность применения носителем без захода в зону поражения ПВО противника и имеющая значительно сниженную относительно TSSAM стоимость.

В июне 1982 года, двум компаниям Локхид-Мартин и Макдоннел Дуглас (сейчас Боинг), были выданы контракты на этап предварительной проработки концепции и отдельных элементов ракеты и определения путей снижения риска при её создании (PDRR — англ. Program Definition and Risk Reduction) рассчитанный на 24 месяца. Одновременно, двум конкурирующим разработкам были присвоены индексы AGM-158A и AGM-159A, соответственно.

В апреле 1983 года Локхид-Мартин выиграла контракт на этап EMD проектирования и промышленной разработки JASSM^{[сн. 2]}.

Заявка на патент была подана 3 августа 1984 года сотрудниками Skunk works (филиал Lockheed Martin) в Палмдейле, штат Калифорния, патент был получен 14 декабря 1984 года^[6].

Согласно планам существовавшим на 1984 год предусматривалась закупка 4900 JASSM для ВВС^[7] и 453 ракеты для ВМС США^[8], при стоимости серийного образца порядка 400 тыс. долларов США^[9].

По состоянию на 2000 год потребности ВВС США в AGM-158 оценивались в 4900 ракет, начало полномасштабного производства базовой модификации AGM-158A было одобрено в мае 1994 года. К маю 2003 года около 600 ракет было поставлено подрядчиком для ВВС.

Производство ракет было налажено на предприятиях подразделения корпорации Lockheed Martin Missiles and Fire Control Systems: электротехническом заводе в Окале, штат Флорида, где велось производство электронных программно-аппаратных комплексов системы управления полётом ракеты, и ракетном заводе в Трое, штат Алабама, отвечавшим за производство аэродинамических элементов и сборку ракет, инженерно-технические работы, регламентное обслуживание и другие работы проводятся на центральном научно-производственном учреждении подразделения в Орландо, штат Флорида. Помимо Lockheed как генерального подрядчика, 95 % поверхности фюзеляжа изготавливается из углеродного волокна на фабрике полимерных материалов компании Fiber Innovations, Inc., в Уолполе, штат Массачусетс^[10]. Кроме того, в производстве отдельных узлов, агрегатов, деталей и комплектующих были задействованы следующие коммерческие структуры:^[11]

• Металлические детали механической обработки — Klune Industries, Спэниш-Форк, Юта;
• Двигатель — Teledyne Continental Engine, Мобил, Алабама; Teledyne CAE, Толидо, Огайо; Williams International^[en], Уоллед-Лейк, Мичиган;
• Штампованный металлический корпус двигателя из высокопрочных низколегированных сплавов — Wyman-Gordon Forgings^[en], Вустер, Массачусетс;
• Телеметрическая аппаратура — L-3 Communications Telemetry & Instrumentation, Сан-Диего, Калифорния.

Центральный офис координации работ по программе JASSM располагался на авиабазе «Эглин» во Флориде.

В 2008 году с компанией Lockheed Martin был заключён седьмой по счёту контракт, стоимостью $107 млн, на производство ещё 111 ракет, после чего общее количество заказанных ракет составило 1053 единиц^[12].

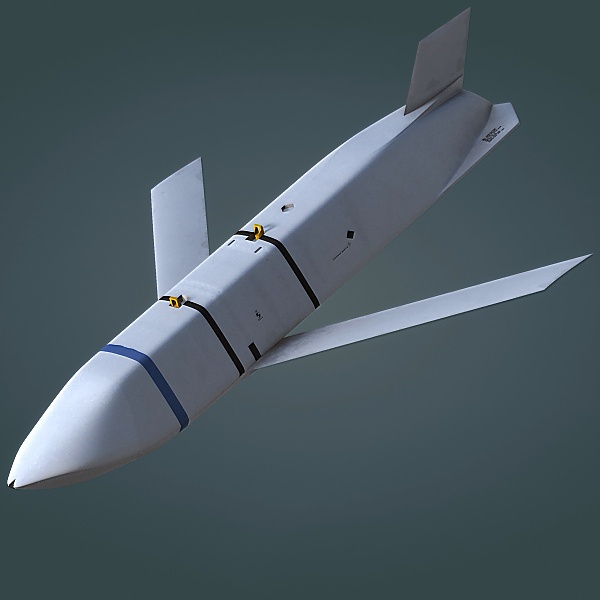

Конструкция крылатой ракеты имеет нормальную аэродинамическую схему и является низкопланом со складывающимся аэродинамическими поверхностями (крылья и киль). В конструкции ракеты широко использованы композиционные материалы на основе углеродных волокон, корпус ракеты полностью выполнен из углепластика. В качестве силовой установки применяется одновальный, одноконтурный турбореактивный двигатель J402-CA-100 компании Teledyne Turbine Engines с усовершенствованными, по сравнению с исходным двигателем J402-CA-400 противокорабельной ракеты «Гарпун», компрессором и топливной системой. Система управления комбинированная, инерциальная с коррекцией накопленной ею ошибки по данным приёмника сигналов спутниковой навигационной системы NAVSTAR, на конечном участке траектории полёта может использоваться инфракрасная головка самонаведения (ИК ГСН) и программно-аппаратные средства автономного распознавания целей.

На JASSM использована унитарная проникающая боевая часть J-1000 (серийное обозначение WDU-42/B) массой около 450 кг. Корпус БЧ выполнен из вольфрамового сплава^[13] и снаряжён 109 кг высокоэффективного малочувствительного взрывчатого вещества AFX-757^[14].

В донной части БЧ имеются вентиляционные отверстия и патентованное «термически-реактивное» стопорное кольцо. Стопорное кольцо освобождается при температуре около 140—150°С. Это обеспечивает продувку основного заряда через вентиляционные отверстия, исключающую накопление избыточного давления и отсутствие иной реакции на воздействие опасных факторов, кроме горения заряда.

Для инициирования БЧ используется программируемый взрыватель FMU-156/B (англ. Joint Programmable Fuze — единый программируемый взрыватель)^[15]. Взрыватель электромеханического типа содержит 150 грамм взрывчатого вещества PBXN-9^{[сн. 3]}.

Использованные при разработке J-1000 решения и материалы позволили ей стать одним из первых боеприпасов прошедшим сертификацию на пониженную чувствительность и одновременно, получившим группу риска 1.2.3 по классификации опасности стандарта MIL-STD-2105^{[сн. 4]}.

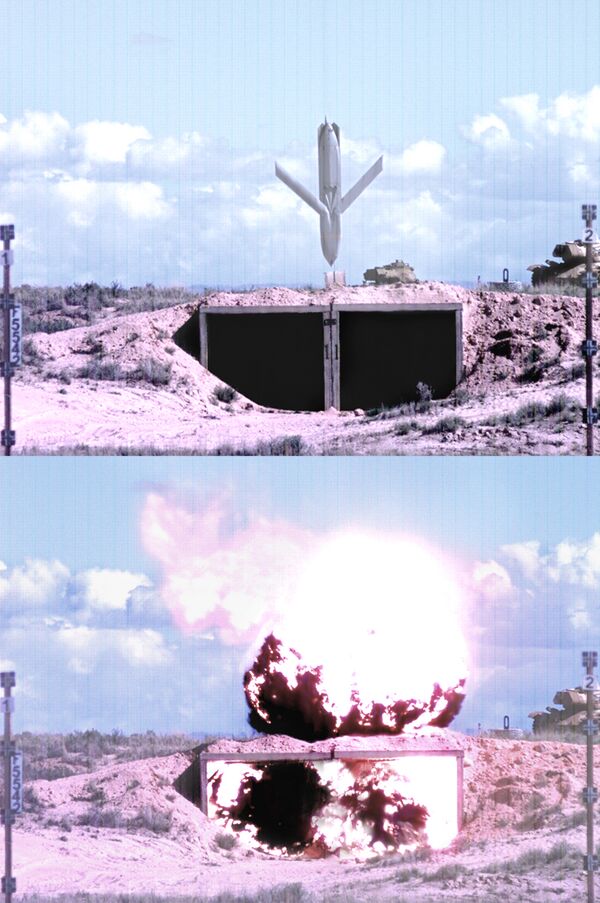

Отношение массы БЧ к площади поперечного сечения 0,64. БЧ J-1000 при скорости 300 м/с может проникать в грунт средней плотности на глубину от 6,1 до 24,4 метров и пробивать железобетонные укрытия общей толщиной 1,2-2,1 метров^[13].

При разработке, в зависимости от типа поражаемой цели, предполагалась возможность применения на ракете кассетной БЧ, Для снаряжения кассетной боевой части, рассматривались суббоеприпасы BLU-97 GЕМ (комбинированного действия). О реализации данных планов, на 2012 год, информация отсутствует.

Разработана модификация AGM-158 JASSM-ER (AGM-158В), которая отличается от базовой версии ракеты увеличенными топливными баками, а также более экономичным двухконтурным турбореактивным двигателем Williams International F-107-WR-105 (на базе Williams F112, вместо прежнего одноконтурного). За счет этих улучшений, и продолжительного средневысотного участка JASSM-ER сможет поражать цели на расстоянии до 980 километров от места пуска. Своё официальное обозначение AGM-158B модификация получила в середине 2002 года, а контракт с ВВС США на разработку и демонстрацию JASSM-ER был заключен в феврале 2004 года.

Начало лётных испытаний планировалось на 2006 год, в серийном производстве ракета AGM-158В находится с середины 2008 года.
