RQ-4 Global Hawk

В 2012 году стоимость единицы оценивается до 140 млн долларов (без учёта затрат на НИОКР), час полёта стоит 31 тыс. $^[5]. В 2014 году стоимость полёта удалось снизить до 24 тыс. $^[7].

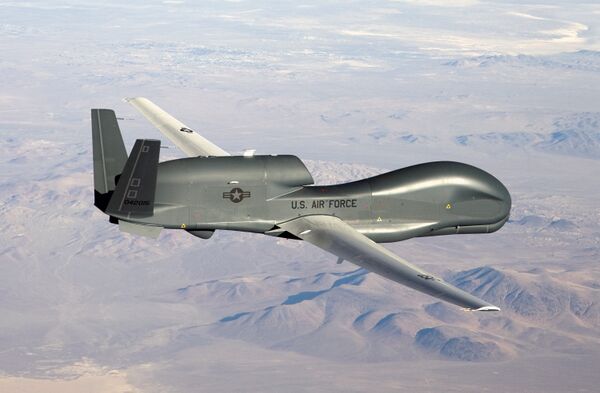

RQ-4 выполнен по нормальной аэродинамической схеме. Фюзеляж изготовлен из алюминиевых сплавов и представляет собой полумонокок. Крыло полностью изготовлено из композитного материала на основе углеволокна. V-образное хвостовое оперение также сделано из композитных материалов.

Является самым большим по размерам и массе серийным БПЛА в мире. Его длина — 13,3 метров (у U-2 — 19 м, у F-15/16 — 19,5/15 м), размах крыльев равен примерно 35 метров (у U-2 — 31 м, у F-15/16 — 13/9,5 м), взлётный вес приближается к 15 тоннам.

Двигатель

Аппарат оснащён ТВДД Allison Rolls-Royce AE3007H с тягой 31,4 кН и способен нести полезную нагрузку массой до 900 кг.

Оборудование

Комплекс БПЛА Global Hawk состоит из воздушного сегмента, наземного сегмента, сегмента обслуживания, а также обученного персонала. Воздушный сегмент включает в себя непосредственно БПЛА с различными сенсорами, авионикой и системами передачи данных. Наземный сегмент состоит из оборудования запуска и обслуживания (Launch and Recovery Element), системы наземного управления (Mission Control Element) со встроенным оборудованием наземной связи.

Для повышения мобильности всё наземное оборудование размещено в контейнерах или на специальных трейлерах.

Global Hawk оснащён интегрированной системой наблюдения и разведки HISAR (Hughes Integrated Surveillance & Reconnaissance). Это упрощённая и более дешёвая версия комплекса ASARS-2 разработанного фирмой Hughes (Raytheon?) для разведывательного самолёта Lockheed U-2. Данный комплекс также используется на борту армейского БПЛА RC-7B и продаётся на международном рынке. Комплекс включает радар SAR/MTI, а также оптический и инфракрасный сенсоры. Все три подсистемы могут работать одновременно, а их данные обрабатываются единым процессором. Цифровые данные могут передаваться на землю в режиме реального времени в пределах прямой видимости или через спутниковый канал со скоростью до 50 Мбит/с.

Радар с синтезированной апертурой изготовлен фирмой Raytheon (Hughes) и предназначен для работы в любых погодных условиях. В нормальном режиме работы он обеспечивает получение радиолокационного изображения местности с разрешением 1 метр. За сутки может быть получено изображение с площади 138 тыс. км² на расстоянии 200 км. В точечном режиме («spotlight» mode), съёмка области размером 2 х 2 км, за 24 часа может быть получено более 1900 изображений с разрешением 0,3 м. Global Hawk имеет широкополосный спутниковый канал связи и канал связи в пределах зоны прямой видимости.

Подсистема SAR/MTI работает в X-диапазоне и обеспечивает:

• Сканирование и обнаружение движущихся целей в радиусе 100 км;
• Комбинированный SAR/MTI режим предоставляет возможность наблюдения с разрешением 6 метров за полосой шириной 37 км и длиной от 20 до 110 км;
• В режиме деталировки радар обеспечивает разрешение 1,8 метра на территории 10 км².

Радар обладает возможностью обнаружения наземных подвижных объектов (moving target indicator — MTI) и передачи сведений о подобных объектах (координаты и скорость) в текстовых сообщениях.

Дневная электронно-оптическая цифровая камера изготовлена компанией Hughes и обеспечивает получение изображений с высоким разрешением. Датчик (1024 x 1024 пиксел) сопряжён с телеобъективом с фокусным расстоянием 1750 мм. В зависимости от программы есть два режима работы. Первый — сканирование полосы шириной 10 км. Второй — детальное изображение области 2х2 км.

Изображения получаемые с радара и ОЭ/ИК-сенсоров обрабатываются на борту БПЛА и передаются на наземную станцию в виде отдельных кадров. Наземная станция собирает из кадров изображения и подготавливает их для дальнейшего использования.

Для навигации используется инерциальная система с поправками от GPS. Global Hawk предназначен для автономного полёта и передачи разведывательных данных через спутниковые каналы (диапазоны Ku и УКВ) на наземную станцию. В случае использования БПЛА в зоне прямой видимости имеется возможность прямой передачи данных на подходящую наземную станцию.

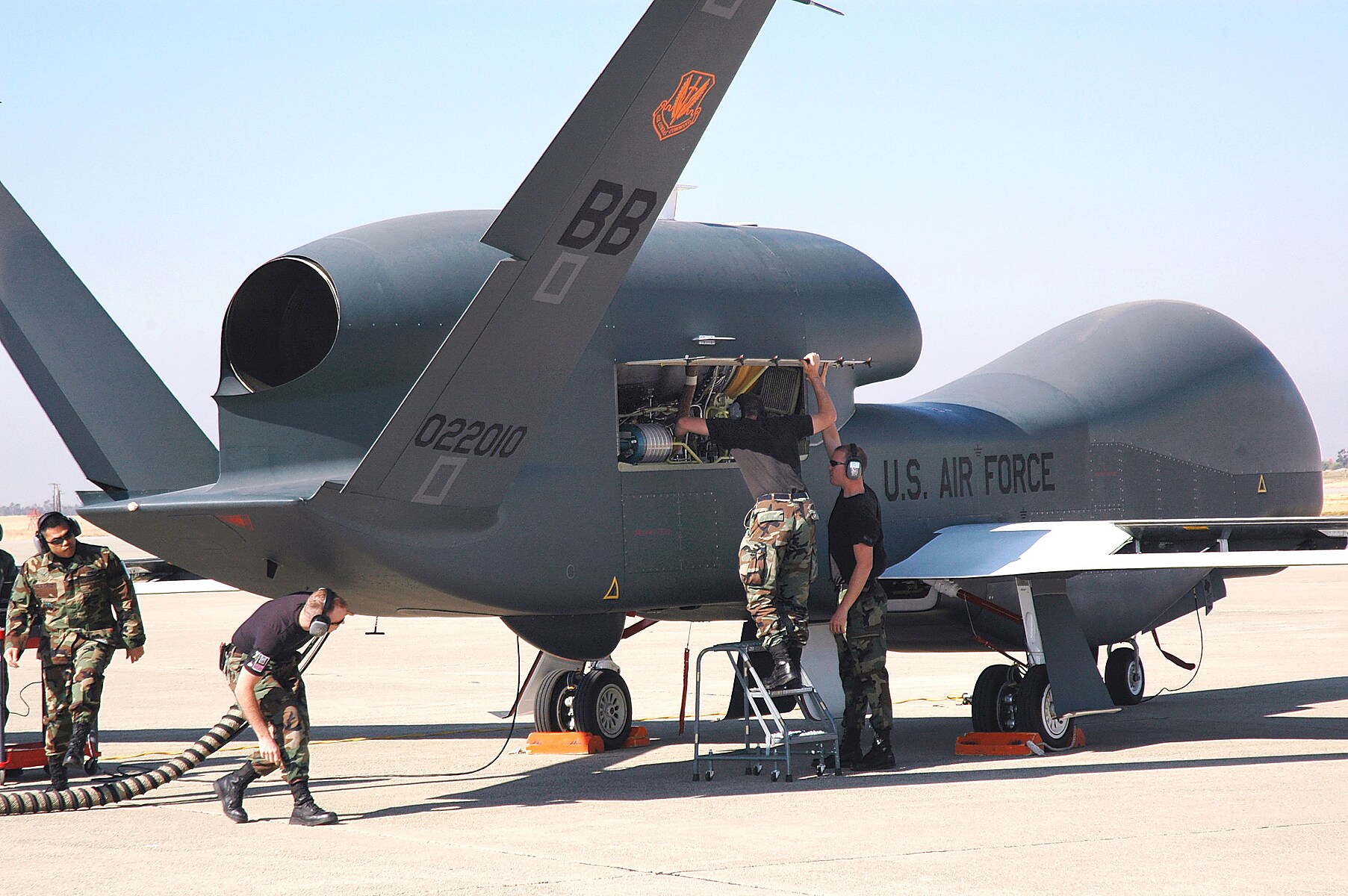

Наземный сегмент, состоящий из оборудования запуска и обслуживания (Launch and Recovery Element) и системы наземного управления (Mission Control Element), также производится компанией Raytheon. MCE используется для постановки задач, управления и контроля, обработки и передачи изображений. LRE предназначен для запуска и поиска БПЛА. В составе LRE имеется оборудование для вычисления дифференциальных поправок системы GPS для определения точного навигационного положения БПЛА во время взлёта и посадки. В остальное время основным навигационным средством является инерциальная система (с поправками от GPS). Во время миссий MCE и LRE могут находиться в разных местах (MCE обычно находится в расположении командования). Обе системы входящие в наземный сегмент размещаются в укреплённых убежищах, с наружными антеннами для прямой и спутниковой связи.

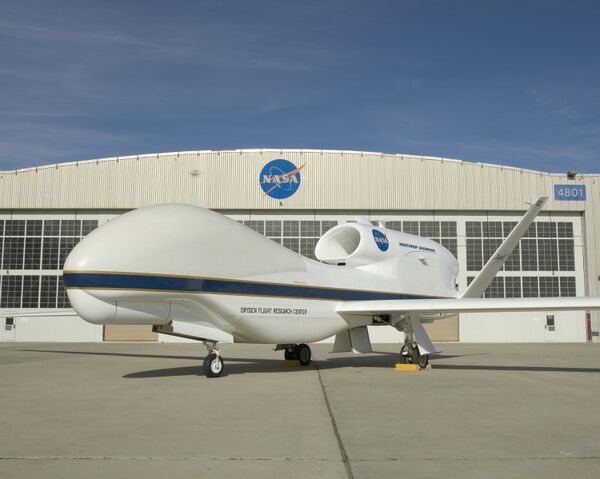

• AV — в 2007 году НАСА приобрело два БПЛА для проведения программы по исследованию атмосферы GloPac^[8]. Переоборудование было завершено в 2009 году^[8]. Модифицированный аппарат способен нести на борту 907 килограммов научного оборудования и подниматься на высоту около 20 километров, а время его автономной работы составляет 30 часов^[8]. Первый аппарат получил имя AV-1.^[8].
• RQ-4А Global Hawk — базовая модификация
  • Block 10 — было построено 7 БПЛА, которые были списаны в 2011 году, но летают по сей день (борт 04-2021, борт 42015)^[2].
• RQ-4B Global Hawk:
  • Block 20 — увеличены грузоподъёмность и размах крыла (до 39,8 м), дальность полёта сократилась до 8700 морских миль.
  • Block 30 — официально принята на вооружение ВВС США в августе 2011 года^[9]. До принятия на вооружение один БПЛА был переброшен на ливийский театр военных действий и приступил к выполнению первых полётов ещё до первых авиационных ударов 19 марта 2011 года^[9]. Ещё один БПЛА использовался в Японии для облёта зоны стихийных бедствий^[9]. К середине июня 2011 года в ВВС США было поставлено 12 комплексов^[9]. Всего до начала поставок БПЛА в версии «блок 40» планируется приобрести 31 в версии «блок 30»^[9]. В целях экономии в ВВС США будут сняты с вооружения все Block 30, также будет прекращена закупка БПЛА^[4].
  • Block 40 — основным отличием от предыдущих модификаций Block 20/30 является мультиплатформенный радар MP-RTIP. Первый полёт совершил 16 ноября 2009 года, взлетев с аэродрома авиазавода № 42 в Палмдейл (штат Калифорния) и через 2 часа приземлившись на авиабазу «Эдвардс» в Калифорнии. К концу 2010 года Northrop Grumman должна поставить 15 машин RQ-4 Global Hawk Block 40. В качестве места базирования для них выбрана авиабаза «Гранд Форкс» в штате Северная Дакота^[10].
• RQ-4D Phoenix — разработаны для программы НАТО по приобретению средств наблюдения за наземной обстановкой с воздуха, NATO Alliance Ground Surveillance (AGS).

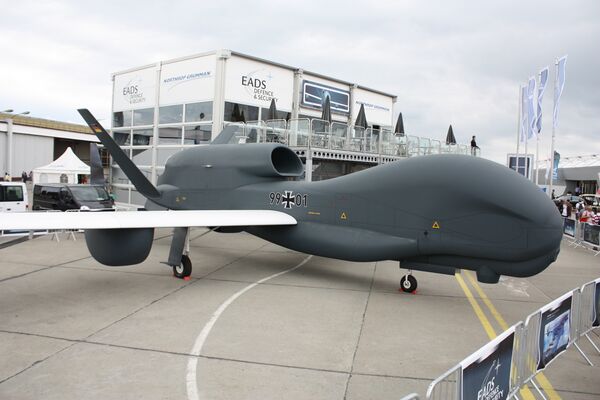

• RQ-4E Euro Hawk — немецкая модификация RQ-4, созданная американской корпорацией Northrop Grumman и Европейским авиакосмический концерном EADS, за основу был взят Global Hawk Block 20. Была представлена в октябре 2009 года. На европейскую версию БПЛА будет устанавливаться оборудование радиотехнической разведки SIGINT, разработанное EADS. Наземные средства управления беспилотником созданы Northrop Grumman, а аппаратура обработки информации — европейской компанией. Программа создания Euro Hawk финансируется правительством Германии, которое потратило на неё около 559 млн долл. В общей сложности ВВС Германии намерены приобрести пять Euro Hawk. Поставка всех Euro Hawk запланирована к 2016 году^[11].
• MQ-4C Triton — морской патрульный БПЛА на основе RQ-4 Global Hawk. БПЛА будет оснащён радаром Х-диапазона для обнаружения различных надводных кораблей и войдёт в систему расширенной морской разведки (BAMS) ВМС США. Управлять новыми беспилотниками будут экипажи патрульных самолётов P-8 Poseidon.
• Polar Hawk — модификация, предложенная компанией Northrop Grumman для вооружённых сил Канады. Разработана на основе RQ-4 Global Hawk Block 30. БПЛА приспособлен для работы в особо холодных условиях. Способен подниматься на высоту до 18 300 метров и вести беспрерывное наблюдение в течение 33 часов^[12][13].

Global Hawk является первым БПЛА, который получил разрешение федерального управления гражданской авиации США на самостоятельную отправку полётного задания и полёт с использованием гражданских воздушных коридоров на территории США без дополнительных уведомлений.

15 октября 2016 года и 14 мая 2017 года БПЛА совершил по разрешению властей Украины разведывательные полёты вокруг полуострова Крым и Донбасса, вылетев с сицилийской базы Сигонелла^[14]. Также начиная с 25 ноября 2018 года, после инцидента с украинскими кораблями в районе Керченского пролива, беспилотники RQ-4B периодически производят полёты вдоль побережья Крыма и линии разграничения на Донбасе.

БПЛА регулярно совершают разведывательные полёты над Чёрным морем.

•  США
  • ВВС США — 30 RQ-4B, по состоянию на 2022 год^[15]
  • ВМС США — 4 RQ-4А, по состоянию на 2022 год^[15], заказано 70 MQ-4C Triton^[16]
  • НАСА
•  НАТО — 5 единиц по состоянию на 2022 год^[17][18].
•  Австралия — в марте 2014 года ВВС Австралии получили первый RQ-4 Global Hawk Triton. БПЛА размещены на авиабазе Эдинбург в штате Южная Австралия.^[19]
•  Германия — в октябре 2011 года ВВС Германии получили первый RQ-4 Euro Hawk из заказанных пяти (официальное принятие на вооружение запланировано на 2012 год), оставшиеся 4 БПЛА поставлены в 2015—2016 годах^[20]. 14 мая 2013 года официально сообщено о прекращении программы из-за отсутствия разрешения на полёты.
•  Республика Корея — 4 единицы RQ-4B по состоянию на 2022 год^[21]
