MIM-23 Hawk

В 1953 году на вооружение армии США был принят зенитно-ракетный комплекс MIM-3 Nike Ajax, ставший первым массовым ЗРК в мире. Данный комплекс был предназначен для поражения летящих на больших высотах дозвуковых бомбардировщиков, а также обладал очень ограниченной мобильностью и фактически использовался как стационарный, для прикрытия крупных городов, военных баз и аэродромов. В дополнение к нему требовался зенитно-ракетный комплекс, способный атаковать цели, движущиеся со сверхзвуковой скоростью на малых высотах, и обладающий большей мобильностью^[4].

Проектные работы по созданию нового комплекса, изначально получившего название SAM-A-18, были начаты в 1952 году. В июне 1954 года были заключены контракты на полномасштабную разработку с фирмами «Нортроп» (РЛС, системы управления и пусковая установка) и «Рейтеон» (отвечала за разработку ракеты, к работам также привлекался ракетный отдел Редстоунского арсенала армии США). В ходе разработки комплекса был применён ряд оригинальных, ранее не использовавшихся технических решений, таких как радиолокационная полуактивная головка самонаведения ракеты^[4][5].

Первый экспериментальный образец ракеты ХМ-3 был изготовлен летом 1955 года, в августе того же года на полигоне Уайт-Сэндс провели первый испытательный бросковый пуск. 22 июня 1956 года был впервые произведен успешный перехват воздушной цели, в качестве которой выступил беспилотный реактивный истребитель — мишень QF-80, летевший на высоте 3300 м. Испытания велись с высоким темпом: в 1956 году был произведен 21 пуск, в 1957 году — 27 пусков и в 1958 году — 48 пусков. В ходе испытаний была продемонстрирована способность комплекса перехватывать маловысотные цели (один из самолетов-мишеней QF-80 был сбит на высоте менее 30 м), а также сверхзвуковые цели (была поражена мишень XQ-5, летевшая со скоростью М=2 на высоте 10,7 км)^[4].

В марте 1959 года было принято решение об использовании комплекса для решения задач войсковой ПВО, что потребовало его доработки в части обеспечения большей мобильности, авиатранспортабельности, возможности работать в сложных природно-климатических условиях. В августе 1959 года Hawk был принят на вооружение армии США, а в следующем году — на вооружение Корпуса морской пехоты США^[4].

В 1960 году были проведены испытания, выявившие способность комплекса к поражению баллистических целей. 29 января 1960 года на полигоне Уайт-Сэндс ракетой MIM-23A была успешно поражена тактическая баллистическая ракета MGR-1 Honest John, при этом скорость сближения ракет составляла 900 м/с. В ходе дальнейших испытаний были также поражены тактические баллистические ракеты MGR-3 Little John и MGM-5 Corporal^[4].

Hawk представляет собой полустационарный зенитно-ракетный комплекс средней дальности, предназначенный для защиты войск (войсковая ПВО), а также наиболее ценных тыловых объектов (объектовая ПВО) от средств воздушного нападения противника. Изначально комплекс предназначался для поражения самолетов противника, позднее он получил возможность борьбы с тактическими ракетами. Средством поражения комплекса является одноступенчатая твердотопливная ракета с полуактивной радиолокационной головкой самонаведения.

Комплекс неоднократно модернизировался, при этом изменялся состав его оборудования, а также улучшались технические характеристики. Во всех вариантах основной огневой единицей комплекса Hawk является батарея, состоящая из двух взводов или секций (firing unit), также возможно формирование усиленных батарей в составе трёх взводов. В составе каждого взвода имеется три пусковые установки (с тремя ракетами на каждой), соответственно обычная батарея Hawk включает в себя 6 пусковых установок (18 готовых к пуску ракет), а усиленная батарея — 9 пусковых установок (27 ракет). Все компоненты комплекса (за исключением самоходных транспортно-заряжающих машин) размещены на буксируемых трейлерах и соединены друг с другом кабельной сетью. Батареи могут объединяться в дивизионы, включающие в себя четыре обычные или три усиленные батареи^[6].

Высокая сложность систем и низкая степень надёжности ламповой электроники давала РЛС ранних версий комплекса «Хок» время наработки на отказ равной всего 43 часам. В модернизированном комплексе «Улучшенный Хок» (i-Hawk, от англ. Improved Hawk) этот параметр был увеличен до 130—170 часов. Более поздние модернизации радиолокационных систем комплекса довели характеристику до 300—400 часов.

Первоначально система имела диапазон — 25 км, потолок — 13700 м. После модернизации: максимальная дальность перехвата целей 40 км (минимальная — 2,5 км), максимальная высота перехвата 17,7 км (минимальная — 30-60 метров).

Комплекс одноканальный по цели.^[7]

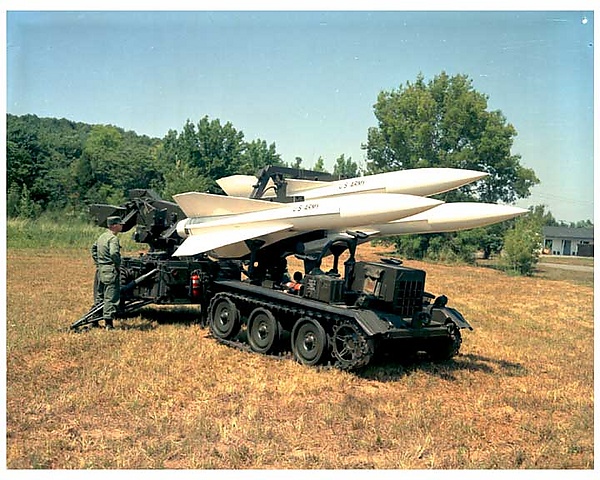

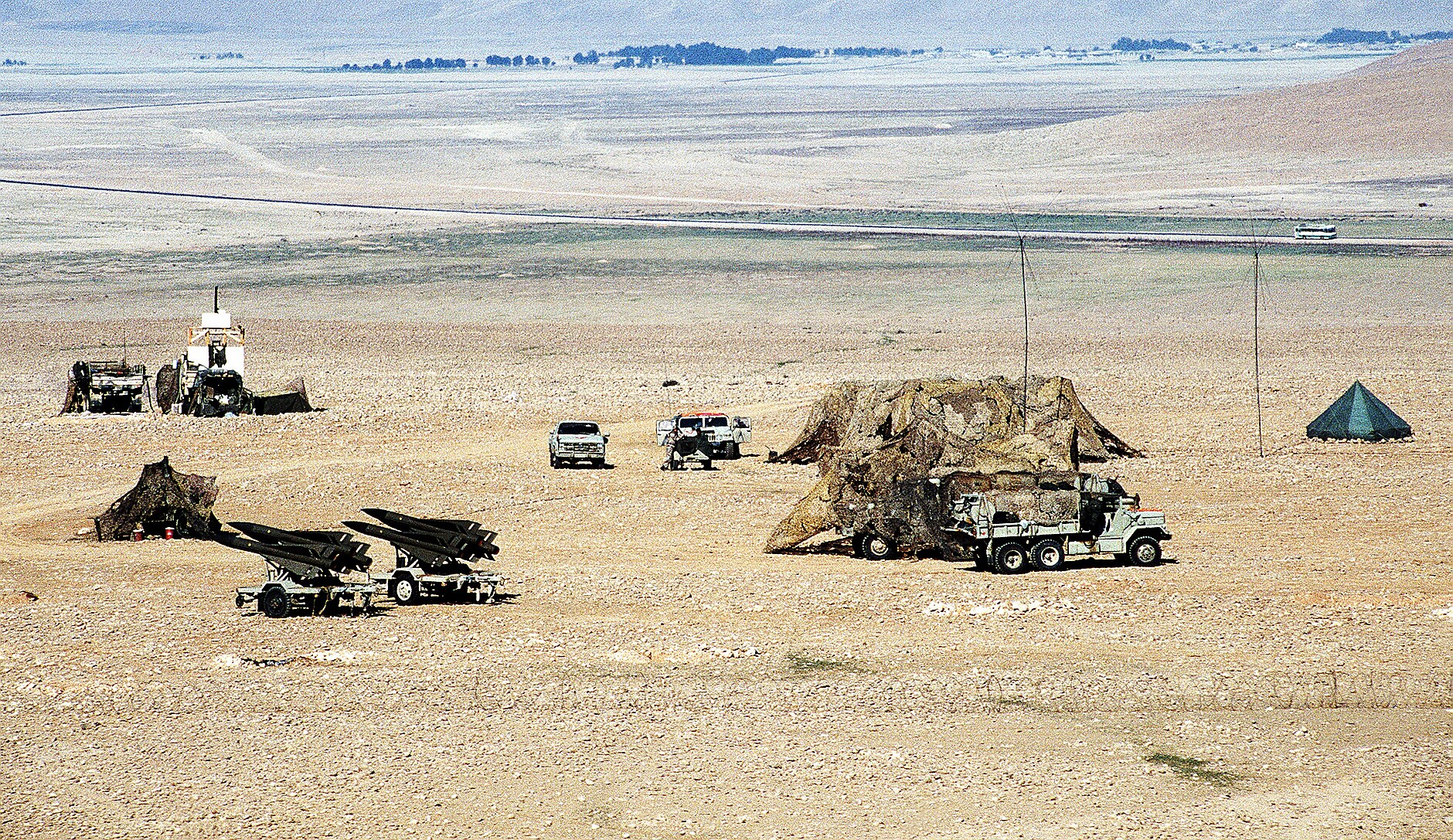

Обычная батарея базовой версии Hawk включает в себя шесть пусковых установок M-192, 36 зенитных управляемых ракет MIM-23A в 12 транспортных контейнерах M-390, две РЛС подсветки цели AN/MPQ-33 HPIR (High Power Illuminator Doppler Radar), одну РЛС поиска и раннего обнаружения AN/MPQ-35 PAR (Pulse Acquisition Radar), одну допплеровскую РЛС AN/MPQ-34 CWAR (Continuous Wave Acquisition Radar), одну РЛС определения дальности AN/MPQ-37 ROR (Range Only Radar), один центральный командный пост BCC (Battery Control Central), один центр сбора и обработки информации ICC (Information Coordination Central), один командный пост взвода PCP (Platoon Command Post), одну переносную консоль управления AN/TSM-4 AFCC (Assault Fire Command Console), три самоходных транспортно-заряжающих машины М-501, одну станцию проверки ракет AN/MSM-43, шесть электрических генераторов и один карьерный погрузчик для оборудования огневых позиций.

Батарея может одновременно обстреливать две цели (по одной на каждую РЛС HPIR), при этом на каждую цель для повышения вероятности её поражения могут одновременно наводиться несколько ракет. Благодаря наличию двух РЛС обнаружения и отдельного командного поста взвода, при необходимости каждый взвод может функционировать изолированно. В особых случаях (например, при высадке десанта) комплекс может работать в минимальной конфигурации, включающей в себя РЛС HPIR, одну пусковую установку и переносную консоль управления AFCC.

Боевое применение комплекса производится следующим образом. Приближающаяся цель обнаруживается и берётся на сопровождение РЛС PAR или CWAR. Информация обрабатывается центром сбора и обработки информации ICC и передаётся в центральный командный пост BCC, где принимается решение на обстрел цели. При необходимости (в частности, при постановке противником помех) дистанция до цели уточняется при помощи РЛС ROR. В том случае, когда один из взводов работает изолированно, обработку данных с РЛС может производить командный пост взвода PCP. В соответствии с сигналами из командных постов, РЛС HPIR и пусковые установки разворачиваются в направлении к цели, после чего HPIR берёт цель на сопровождение. Когда расчётная точка перехвата оказывается в зоне досягаемости ракет, выбранная пусковая установка производит пуск от одной до трёх ракет. В полёте ракета принимает отражённый от цели радиосигнал РЛС и наводится на цель, используя метод пропорционального наведения, при котором ракета не «гоняется за целью», а наводится в заранее вычисленную точку упреждения, в которой траектории ракеты и цели пересекаются. При сближении ракеты с цели на необходимое расстояние (либо при прямом попадании) производится подрыв боевой части. Оценка результатов атаки производится путём радиолокационного изменения, в том случае если цель быстро теряет высоту и скорость, а также фрагментируется, она считается поражённой и HPIR переключается на сопровождение новой цели (при её наличии). Дальность поражения высоколетящих целей составляет от 2 км до 32 км, низколетящих целей от 3,5 км до 16 км, высота поражения — от 60 м до 13,7 км, максимальная скорость перехватываемых целей — 1600 км/ч, вероятность поражения цели одной ракетой оценивается в 50 — 55 %^[4][8].

Зенитная управляемая ракета MIM-23А имеет длину 5,08 м, диаметр корпуса — 0,37 м, размах крыльев — 1,21 м, стартовую массу — 584 кг. Ракета выполнена по аэродинамической схеме «бесхвостка», имеет пулевидную форму с цилиндрическим корпусом и заострённой головной частью, а также хвостовой частью слегка конической формы. Оперение ракеты состоит их четырёх крестообразно расположенных трапецевидных крыла, которые идут примерно от середины корпуса до хвоста. Крылья имеют управляемые плоскости на задней кромке — элевоны. Большую часть ракеты занимает двухрежимный однокамерный твердотопливный двигатель Aerojet M22E8, развивающий значительную тягу после пуска и затем снижающий её и поддерживающий равномерное горение на маршевом участке траектории, что позволило отказаться от стартового ускорителя. Двухрежимность обеспечивается за счёт применения двухслойного заряда, состоящего из «быстро горящего» внутреннего слоя с Y-образными каналами для увеличения площади горения и «медленного горящего» внешнего слоя. При пуске зажигается внутренний слой, обеспечивающий стартовое ускорение, продолжительность его горения составляет 5 секунд при тяге 6800 кгс. После его выгорания зажигается внешний слой, обеспечивающий полёт на маршевом участке, продолжительность его горения составляет 27 секунд при тяге 850 кгс. Поджиг заряда производится при помощи воспламенителя, представляющего собой перфорированную стальную трубу с пиротехническим составом, проходящую по центральному каналу топливного заряда. Максимальная скорость ракеты, по разным данным, достигает 780 м/с или 2,7 М, максимальные перегрузки при маневрировании — 12g^[4][8].

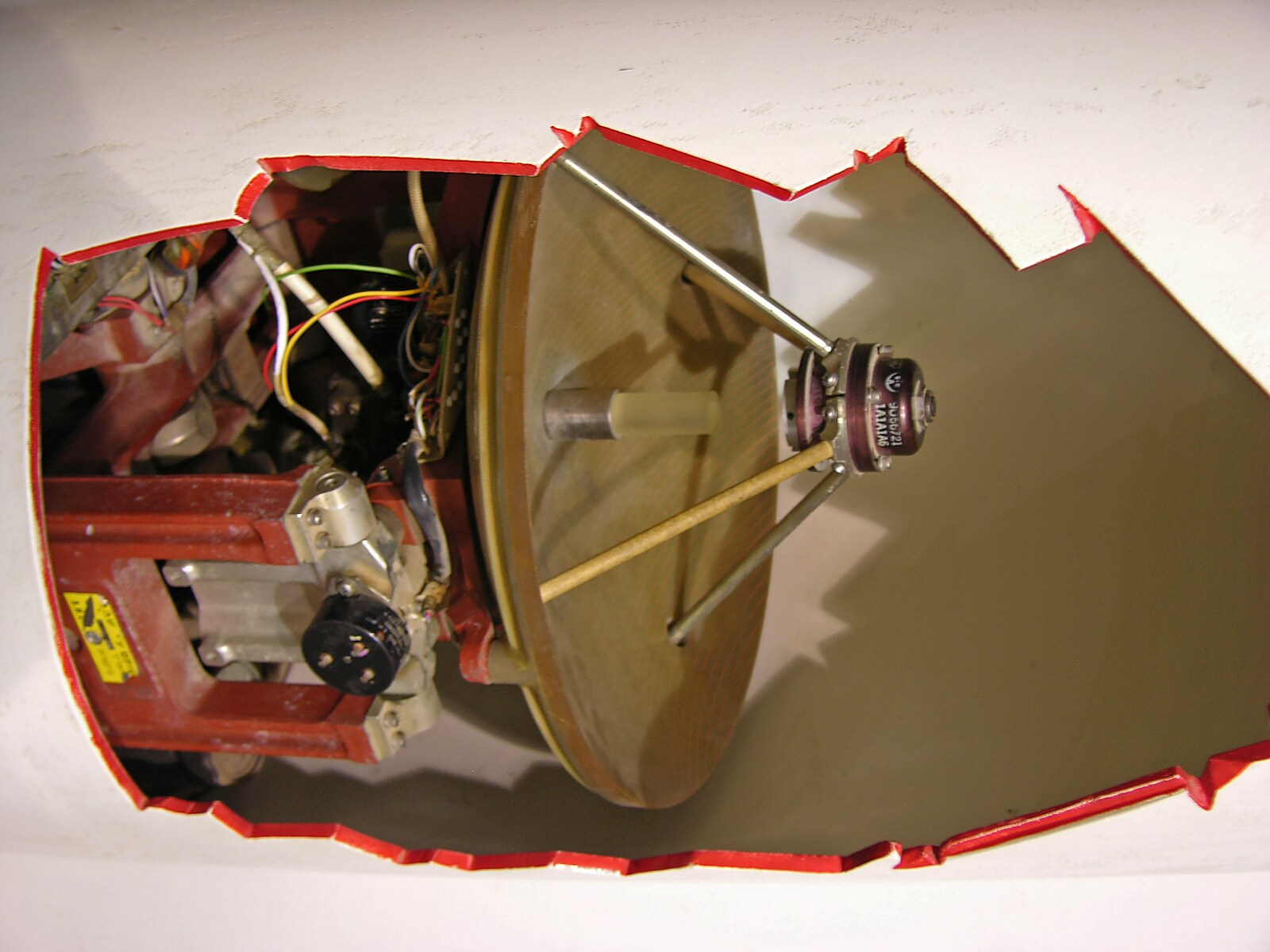

В головной части ракеты расположены радиолокационная полуактивная головка самонаведения, управляющая электроника, гидравлические приводы и электрическая батарея. За изготовленным из радиопрозрачного материала обтекателем находится направленная антенна, установленная на карданном подвесе с гидравлическими сервоприводами. В процессе наведения антенна автоматически поворачивается так, чтобы находиться зоне максимально сильного отражённого от цели сигнала, а электроника ракеты подаёт соответствующие сигналы на гидравлические приводы, приводящие в действие элевоны. Для максимальной точности наведения ракета при помощи отдельной, размещённой на корпусе ракеты всенаправленной антенны принимает не только отражённый от цели сигнал, но и более широкий «референтный» сигнал РЛС. Электроника ракеты сопоставляет отражённый и референтный сигнал, используя эффект Доплера. Управление ракетой в полёте производится гидравлической сервосистемой, давление жидкости в которой поддерживается при помощи подаваемого из баллона сжатого азота. Электропитание систем ракеты обеспечивает электролитическая батарея, при этом жидкий электролит хранится в отдельном резервуаре и подается в гальванические ячейки при пуске при помощи специальной вытеснительной пиротехнической системы. Батарея выходит на рабочий режим за одну секунду и обеспечивает электропитание в течение 110 секунд^[4].

Боевая часть осколочно-фугасного типа XM5E2 массой 54 кг находится между батареей и ракетным двигателем. Представляет собой пластиковый контейнер формой, близкой к сферической, начинённый взрывчатым веществом H6, обложенным готовыми поражающими элементами в виде 4000 стальных кубиков весом около 8 граммов каждый. При подрыве разлетающиеся поражающие элементы формируют коническое поле под углом в 18 градусов от курса ракеты. Подрыв боевой части производится по сигналу неконтактного взрывателя допплеровского типа M82 либо ударного взрывателя (срабатывающего при прямом попадании ракеты в цель). Сам подрыв инициируется двумя электрическими детонаторами T20E1. Также ракета имеет устройство взведения/безопасности M100, отвечающее за взвод детонаторов при пуске ракеты (для взвода необходимо ускорение в течение нескольких секунд, что предотвращает взвод вследствие случайного удара или падения ракеты), оно же производит самоликвидацию ракеты в случае потери цели, промаха или поломки ракеты^[4][9].

При хранении и транспортировке ракета находится в герметичном контейнере М-390 в частично разобранном состоянии, с отделённым оперением, детонаторами и некоторыми другими элементами.

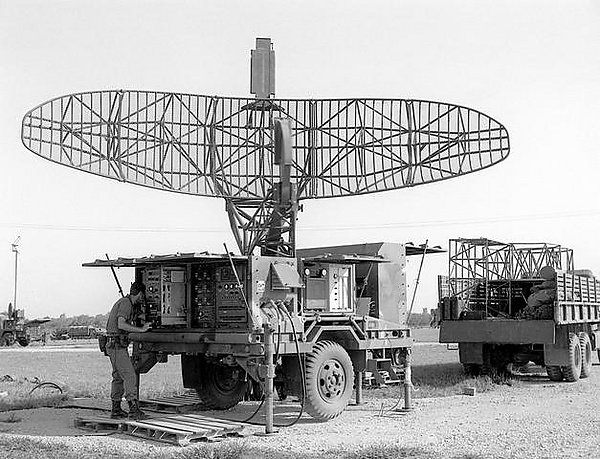

РЛС поиска и раннего обнаружения AN/MPQ-35 PAR является основным источником данных для батареи. Она предназначена для обнаружения целей на дистанции до 100 км на больших и средних высотах, селекции помех и ложных целей, идентификации целей при помощи системы «свой — чужой». РЛС работает в диапазоне L (1250 — 1 350 МГц). Конструктивно представляет собой смонтированную на прицепе двояковогнутую параболическую решетчатую антенну — рефлектор размерами 6,7 × 1,4 м, вращающуюся с частотой 20 оборотов в минуту. При транспортировке антенна складывается.

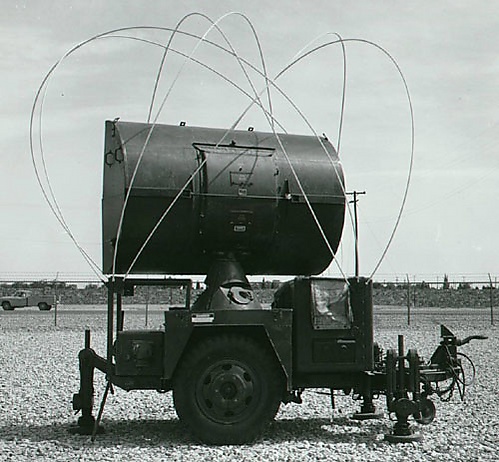

РЛС AN/MPQ-34 CWAR предназначена для обнаружения целей на малых высотах на дальности до 70 км. РЛС имеет мощность 200 Вт, работает в диапазоне X (10 ГГц) и использует эффект Доплера, позволяя выделять движущиеся цели на фоне помех от рельефа. В обычных условиях функционирует совместно с РЛС PAR, дополняя её, но при выделении одного из взводов на изолированную работу придаётся ему и в этом случае функционирует автономно.

Радиолокационный дальномер AN/MPQ-37 ROR предназначен для определения точной дистанции до цели на дальности до 65 км в сложной помеховой обстановке, то есть при активном применении противником средств радиоэлектронной борьбы. Станция не является постоянно действующим компонентом системы и включается только по необходимости. Является импульсной РЛС мощностью 120 кВт, работающей в диапазоне 15,5 — 17,5 ГГц. Конструктивно представляет собой параболическую антенну-рефлектор длиной 1,22 м.

ТТХ MIM-23B … M

Длина — 5,03 м

Диаметр корпуса — 0,37 м

Стартовая масса — 638 кг

Масса БЧ — 74 кг

Тип БЧ — осколочно-фугасная; 14 тыс. стальных сферических осколков массой по 2 г. Угол разлёта осколков 70 градусов

Масса модернизированной ДУ — 395 кг (включая стартовый заряд массой 295 кг)

Дальность поражения цели — 1,5 км … 35 км

Высота поражения цели — 60 м … 18 км

Максимальная скорость — около 500 м/с

Тип взрывателя — неконтактный радиовзрыватель и контактный

Система наведения — полуактивная, моноимпульсная, непрерывного излучения, X-диапазона

Максимальная располагаемая перегрузка для ЗУР — 15 ед.

В 1970-х американское космическое агентство НАСА использовало специально изготовленные ракеты типа «Хок» для создания геофизической ракеты Nike Hawk.^[10]

После третьего этапа модернизации состав батареи ЗРК «И-Хок Этап III» стали входить следующие средства:

• 1 × PAR: Pulse Acquisition Radar — обзорная РЛС со скоростью вращения 20 (+/-2) об/мин, для обнаружения высоко-/средневысотных целей.
• 1 × CWAR: Continuous Wave Acquisition Radar — обзорная допплеровская РЛС со скоростью вращения 20 (+/-2) об/мин, для обнаружения низковысотных целей.

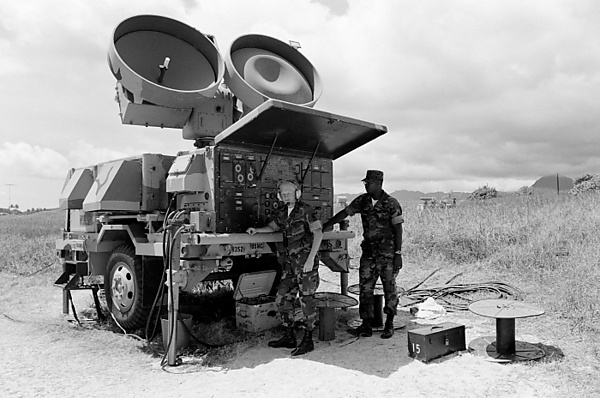

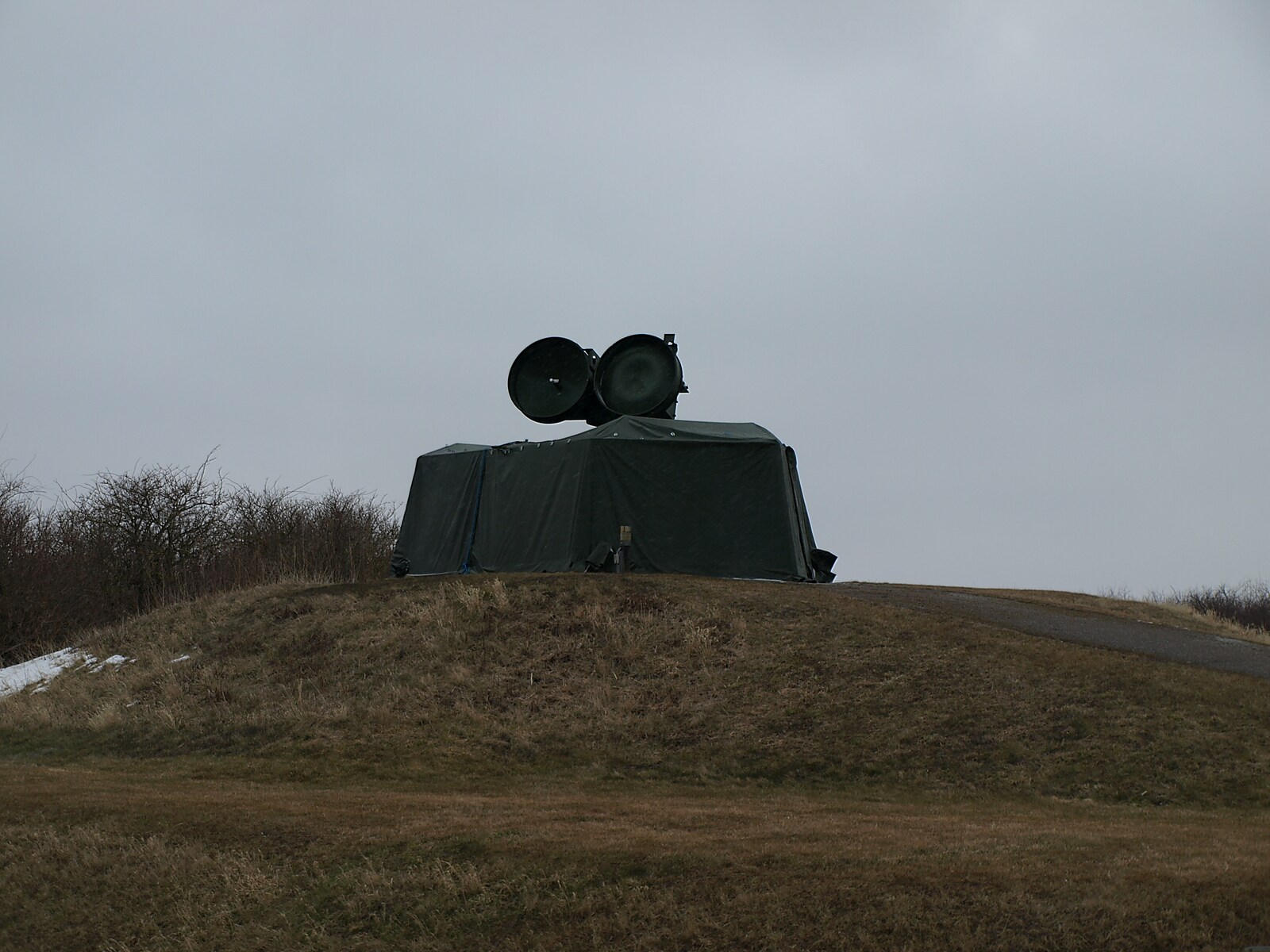

• 2 × HIPIR: HIgh Power Illuminator doppler Radar — РЛС сопровождения и подсвета целей, наведения ЗУР.
• 1 × FDC: Fire Distributuon Center — Мобильный центральный пункт распределения огня
• 1 × IFF: Приёмопередатчик системы определения «свой-чужой»
• 6 × DLN: Digital Launchers — Пусковые установки с цифровой вычислительной системой (всего 18 ЗУР).
• 6 × MEP-816: Генераторы на 60кВт (400 Гц) каждый.
• 12 × M-390: Транспортировочные контейнеры на 36 ЗУР.
• 3 × M-501: Погрузочно-разгрузочные машины.
• 1 × Карьерный погрузчик.
• 1 × Станция контроля и проверки ЗУР.

ЗРК Improved Hawk («Улучшенный Хоук»; или I-Hawk — «И-Хоук») существенно повысил возможность боевого применения первоначальной реализации комплекса «Хоук» по маловысотным целям — разрешение целей на фоне шумов от поверхности земли. Армия США начала проводить эту модернизацию в 1964 году — программа Hawk Improvement Program (Hawk/HIP). В частности, в комплекс были внесены следующие изменения:

• цифровой координатор по обработке данных о целях, их опасности и возможности их перехвата;
• улучшенная ЗУР MIM-23B с увеличенной БЧ, уменьшенным двигателем типа M112 большей мощности и улучшенной аппаратурой самонаведения ЗУР;
• модернизированы РЛС обнаружения PAR и CWAR, РЛС сопровождения и подсвета цели и наведения ЗУР HPI, радиодальномер ROR.

Модернизированная система поступила на вооружение в 1972 году, первая установка достигла эксплуатационного статуса в октябре. Модернизация продолжалась до 1978 года.

План модернизации 1973 г.

В 1973 году Армия США составила обширный многоэтапный план по дальнейшей модернизации ЗРК «И-Хоук» (Hawk PIP, от англ. Product Improvement Plan). Основной целью стали улучшения наземных средств комплекса.

Этап I:

• Замена РЛС обнаружения CWAR на модернизированную РЛС AN/MPQ-55 Improved CWAR (ICWAR)
• Замена РЛС обнаружения PAR AN/MPQ-50 на модернизированную Improved PAR (IPAR) добавлением цифровой системы индикации движущихся целей MTI (англ. Moving Target Indicator).

Этап был закончен полевыми испытаниями в 1979 и 1981 годах.

Этап II проводился с 1978 года до испытаний 1983—1986 годов:

• Модернизирована РЛС сопровождения и подсвета цели и наведения ЗУР AN/MPQ-46 HPI до AN/MPQ-57. Заменены некоторые блоки с ЭВП на современные с использованием твердотельных элементов. Добавлена электронно-оптическая (телевизионная) система координатной поддержки сопровождения целей TAS (англ. Tracking Adjunct System) под обозначением OD-179/TVY, повысившая живучесть комплекса в обстановке активного применения противником средств РЭБ.

Этап III проводился с 1983 года до испытаний 1989 годов:
Глобальное улучшение комплекса по введению новых вычислительных средств и программного обеспечения большинства основных компонентов системы, в том числе новую РЛС обнаружения CWAR AN/MPQ-62, получившую возможность обнаружения целей уже с первой отметки в обзоре и модернизированную РЛС сопровождения и подсвета цели и наведения ЗУР AN/MPQ-61 HPI с новой системой «маловысотного одновременного поражения» LASHE (англ. Low-Altitude Simultaneous Hawk Engagement). Система LASHE позволила комплексу противостоять массированному налёту и одновременно перехватывать несколько низколетящих целей. Радиодальномер ROR был окончательно выведен из состава комплекса.

Этап IV (не завершен)
После снятие комплекса с вооружения американской армии и морской пехоты программа модернизации была свёрнута на 4-м этапе. Цели этапа формулировались следующие:

• Повышение мобильности обзорной РЛС CWAR для улучшенного обнаружения малоразмерных БПЛА, прочие обновления РЛС CWAR
• Введение в комплекс ложных источников излучения для противодействия противорадиолокационным ракетам
• Улучшенный ракетный двигатель
• Обновлённая электронно-оптическая система
• Обновлённая система управления и контроля (C&C)
• Обновления, связанные с применением комплекса против тактических БР.

Восстановление надёжности ЗУР «Хоук»

Программа восстановления надёжности ЗУР «Хоук» Hawk MRR (англ. Hawk Missile Restore Reliability) проводилась с 1982 по 1984 год.

Программа Hawk ECCM была нацелена на оснащение модернизированного ЗРК «И-Хоук» средствами радиоэлектронного противодействия конкретным средствам РЭБ противника, вероятно, появившимся в то время советским контейнерам РЭБ типа СПС-141 «Сирень», которыми оснащали Су-22 и которые показали определённую эффективность в ирано-иракской войне. Модернизации ЗУР MIM-23C и MIM-23E получили эти средства.

Модернизация ЗРК по введению в него обновлённой ЗУР MIM-23G позволила обстреливать низколетящие цели в условиях повышенных радиопомех. ЗУР начали поставляться в войска в 1990 году.

Задачей программы модернизации ЗУР ILM англ. (Improved Lethality Modification) стало повышение летальности боевой части при её применении против баллистических ракет. Боевая часть была перекомпонована для получения меньшего количества осколков увеличенного размера, в основном 35-граммовых (сопоставимо с пулей калибра 12,7 мм по массе).

Опыт, полученный в ходе Войны в Заливе 1990 года привёл к принятию программы по повышению мобильности и живучести комплекса. Целью программы стало уменьшение количества обслуживающих средств батареи. Доработки пусковой установки позволили перевозить ЗУР непосредственно на ней. Вакуумную электронику предполагалось заменить на переносной компьютер. Введение системы определения севера (курсоуказатель) должно было ускорить ориентировку средств на местности и их взаимную привязку. Полевой кабель заменялся на более лёгкий и удобный, увеличивая расстояние между средствами зенитно-ракетной батареи со 110 м до 2 км. Модернизации были выполнены по заказу корпуса морской пехоты США с начала 1995 по сентябрь 1996 года.

ЗРК «Хоук-21» дальнейшая, усовершенствованная и более компактная модификация модернизированного по программе «Hawk PIP-3» комплекса. В комплексе «Хоук-21» состоялся вывод из состава комплекса обоих устаревших РЛС обзора воздушного пространства PAR и CWAR и их замена на современную трехкоординатную РЛС MPQ-64 Sentinel.

Норвежская компания «Консберг» (Kongsberg Defence & Aerospace) разработала современный мобильный пункт распределения огня — FDC (англ. Fire Distribution Center) — который используется также в норвежском ЗРК НАСАMS.

Были модернизированы и сами ЗУР — разработанные MIM-23K имеют обновлённую осколочно-фугасную БЧ большего радиуса поражения и позволяют эффективно поражать тактические БР малой дальности.

Введённая РЛС MPQ-61 HIPIR обеспечила ЗРК «Хоук-21» прикрытие обороняемого объекта вкруговую, в том числе от средств воздушного нападения на малых высотах, непрерывный подсвет для ЗУР MIM-23K.

• Israel
• Sparrow Hawk
• Hawk AMRAAM
• Iran
• Norway
• ACWAR

Производство ЗРК Hawk велось как в США, так и в других странах. В 1959 году был заключён Меморандум о взаимопонимании между США, Францией, Италией, Нидерландами, Бельгией, и Германией и США о совместном производстве комплекса Hawk. С 1968 года комплексы также производились в Японии^[5]. На 1999 год, было произведено около 36 000 ракет MIM-23 всех типов, из которых 11 180 были направлены в страны НАТО, 7367 проданы и 2256 переданы в программе военной помощи другим странам. По состоянию на 2000 год, фирма «Нортроп» изготовила 1700 пусковых установок и 750 транспортно-заряжающих машин^[11][12].

Первая батарея ЗРК Hawk была развёрнута армией США в августе 1960 года^[5].

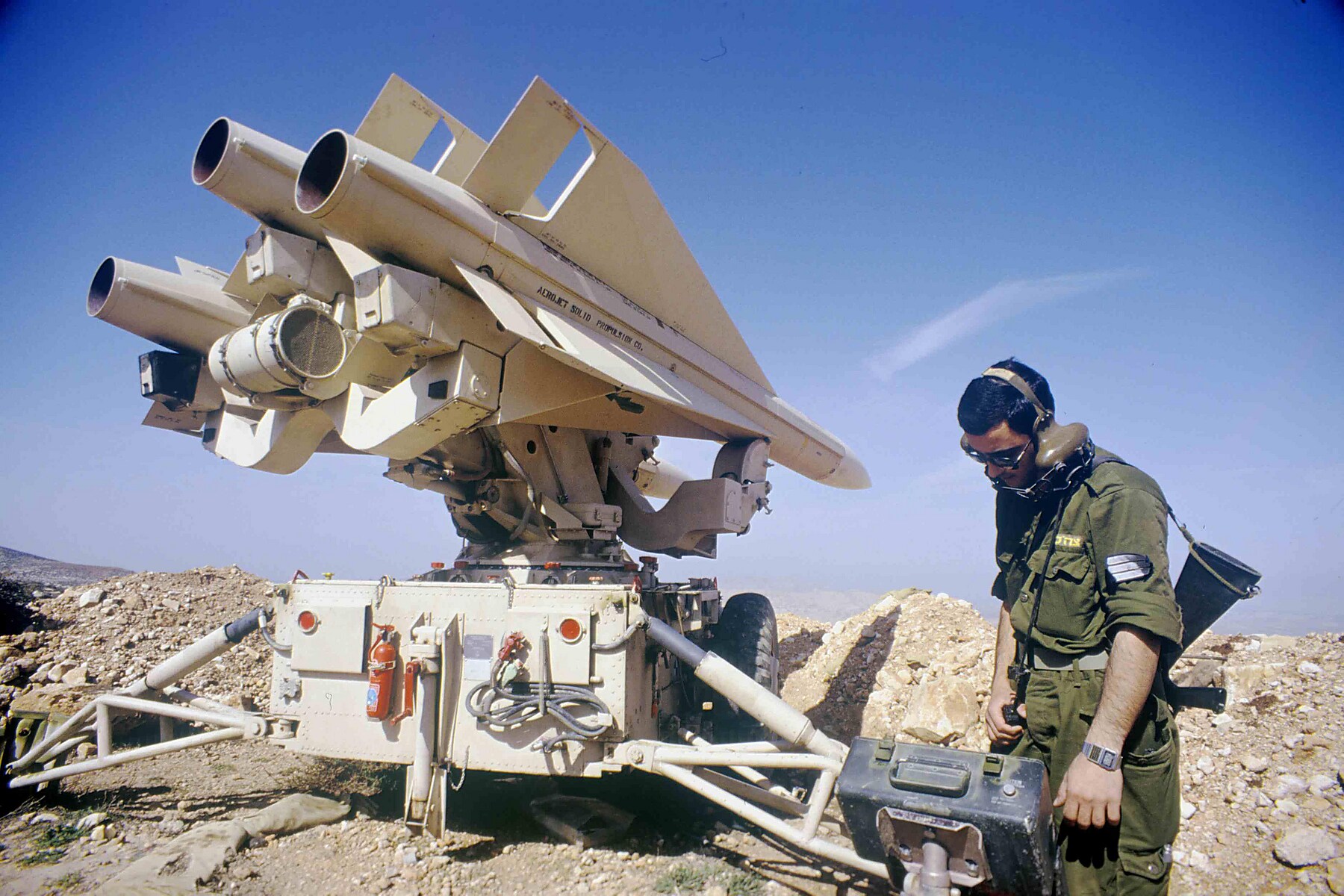

Перед началом вторжения Израиль имел 50 пусковых установок MIM-23 и 174 ракеты к ним^[13].

В начале 1967 года израильские зенитчики производили пуски ЗРК «Хок» по арабским самолётам-разведчикам, но успеха не достигли.

Боевой дебют ЗРК HAWK произошёл в ходе Шестидневной войны. Израильским зенитчикам удалось сбить только один самолёт, причём израильский. 5 июня 1967 года, израильский расчёт «Хока», защищающего Ядерный центр в Димоне, по ошибке сбил свой же возвращавшийся повреждённый истребитель Ouragan (б/н 12), пилот погиб.

Несколько позже в этот день израильские зенитчики, оборонявшие авиабазу Кфар-Сиркин, применили ЗРК «Хок» против иракских самолётов Hunter, которые нанесли удар по израильским самолётам на аэродроме. Выпущенные ракеты «Хок» прошли мимо целей^[14].

В ходе боевых действий 1969—1970 гг. на оккупированных Израилем территориях по западным данным с помощью ЗРК MIM-23 было сбито 4 египетских Су-7, 4 МиГ-17, 3 МиГ-21 и 1 Ил-28^[15]. Также, 13 октября 1969 года израильские зенитчики сбили свой самолёт Do.27 (б/н 011, погибло 3^[16] или 5^[17] израильских лётчиков).

Полное количество потерянных в этих боях пусковых установок HAWK неизвестно. 20 июля 1967 года один ЗРК был уничтожен в Синае египетской авиацией^[18]. 20 июля и 11 сентября 1969 года по одной ПУ HAWK в Синае было уничтожено египетскими МиГ-17^[19].

После объявления перемирия между Египтом и Израилем в Египет прибыли советские разведчики МиГ-25, часть была с возможностью подвески бомбового вооружения. С осени 1971 года они начали совершать полёты над контролируемой израильтянами территорией. Израильские зенитчики совершали пуски ЗРК «Хок» по самолётам с советскими пилотами, но попасть ни разу не смогли. В свою очередь разведчиками была вскрыта сеть ПВО, включающая позиции 10 батарей «Хок»^[20].

Израиль использовал ЗРК «Хок» в Октябрьской войне 1973 года. Перед войной имелось 12 батарей (72 пусковые установки) MIM-23 и 400 ракет к ним^[21].

Для противодействия израильским ЗРК в Сирию и Египет из СССР были поставлены самолёты РЭБ АН-12ПП, а также две установки РЭБ «Смальта». На сирийском фронте в результате работы «Смальты», а также Ан-12ПП с советским экипажем, израильские зенитчики выпустили 57 ракет «Хок» и не добились ни одного попадания.^[22][23].

6 октября от 8 до 10 батарей ЗРК «Хок», их пункты управления и РЛС были поражены первоначальным ударом египетской авиации^[24]. Например, ударом египетских МиГ-17 был выведен из строя ЗРК «Хок» в районе Мерса Умм Морейха, пострадал обслуживающий персонал^[25]. С другой стороны, израильским зенитчикам «Хоков» в ходе всего египетского авиаудара удалось сбить один самолёт. Когда удар наносился по ЗРК в районе Абу-Смара, египетским лётчикам 62-й эскадрильи не удалось сразу найти цель, в результате зенитчики успели выпустить 3 ракеты, 1 из которых попала в цель, сбив МиГ-17, пилот к-н Ассем Абдель Хамид Хуссейн Факи погиб^[26].

За время войны «Хоками» было сбито 17 арабских самолётов и вертолётов^[27] (по другим данным только 10^[28]), сирийских не удалось сбить ни одного^[23]. Одна батарея MIM-23 претендует на 7 сбитых египетских вертолётов (два Ми-6 и пять Ми-8)^[29]. 14 октября израильтяне заявили что их расчёт «Хок» над Абу-Смара сбил египетский истребитель-бомбардировщик Mirage 5, однако эта заявка не была подтверждена^[30]. Также один израильский истребитель «Фантом» был предположительно сбит пуском своего же «Хока»^[31].

В ходе войны не меньше 2 батарей израильских ЗРК «HAWK» было выведено из строя арабской авиацией^[32], 1 из батарей была уничтожена^[33].

31 декабря 1973 года отмечавшие новый год израильские зенитчики случайно произвели пуск ракеты ЗРК «Хок», которая попала в израильскую нефтедобывающую платформу F-10 в Балим. Платформа была полностью уничтожена. Была прекращена добыча нефти из 7 скважин, Израиль потерял более половины от получаемой нефти в Синае.

В 1982 году израильским ЗРК I-HAWK был подбит сирийский разведчик МиГ-25Р (в него попало несколько ракет), затем он был добит истребителем F-15^[34].

По заявлениям Duke University Press, в 1974 году иранские «Хоки» сбили два иракских бомбардировщика Ту-16^[35]. Ирак признавал потерю только одного Ту-16 15 декабря^[36], экипаж командира Хасана аль-Мусави из 6 человек полностью погиб, причиной потери предполагалась техническая неисправность или попадание иранской зенитной ракеты^[37]. При этом США заявило, что ракеты к ЗРК HAWK поставило только 9 декабря и что они не могли быть боеготовы к этому времени и применялся другой комплекс^[36].

Использовался Ираном и Кувейтом в ходе ирано-иракской войны.

Первые два комплекса ЗРК MIM-23 HAWK США поставило Ирану в 1966 году. С 1974 по 1979 годы были поставлены 37 модернизированных комплексов MIM-23B I-HAWK. Вдобавок с 1975 по 1976 два полученных ранее MIM-23 были модернизированы до уровня MIM-23B. Таким образом, к началу войны у Ирана могло стоять в строю 39 комплексов ЗРК MIM-23B I-HAWK^[38]. В некоторых источниках ошибочно указывается, что число поставленных комплексов было 41^[39]. Однако там не учитывается что два MIM-23B были не новыми поставками, а модернизацией комплексов, которые были получены в 1966 году^[38].

22 сентября 1980 года Ирак нанёс массированный авиаудар по территории Ирана (Операция «Эхо Кадиссии»), по меньшей мере 2 иранских ЗРК MIM-23B было выведено из строя, десятки зенитчиков были убиты. Пара иракских Су-7БМК 8-й эскадрильи поразила ЗРК «Хок», прикрывающий авиабазу Дехлоран. Иран заявил, что иракские самолёты добились прямых попаданий в ЗРК, убив 10 человек обслуживающего персонала^[40]. Ещё один ЗРК «Хок», защищающий авиабазу Вахдати был уничтожен ударом пары иракских МиГ-23БН 29-й эскадрильи, было убито 18 человек обслуживающего персонала^[41]. Ни одного иракского самолёта иранским зенитчикам в первый день сбить не удалось^[42].

29 октября ЗРК MIM-23 были сбиты два иракских сверхзвуковых бомбардировщика Ту-22, после чего иракские бомбардировщики прекратили рейды вглубь иранской территории^[45].

Летом 1981 года в ходе иранской операции «Шабах-2» для прикрытия иранских самолётов в районах Дамбы Дез и Фули Абада были развёрнуты два дивизиона ЗРК «Хок». Узнав об угрозе, иракцы впервые применили новое оружие - советские противорадиолокационные управляемые ракеты Х-28Э. Так, 27 октября Су-22 5-й эскадрильи ВВС Ирака нанесли удары ракетами Х-28Э по радарам обнаружения HPIR. По данным иранского историка Бабака Тагваи, в результате ракетного удара было уничтожено не меньше 6 радаров, из за чего ослеплённые ЗРК «Хок» ничего не смогли сбить. Потеря большого количества РЛС заставила иранцев полностью пересмотреть тактику применения MIM-23^[46].

Со второй половины 1981 года Ирак завершил подготовку самолётов МиГ-25РБ и они стали применяться для вычисления мест дислокации иранских ЗРК. ЗРК «Хок» оказались практически полностью бесполезными против самолётов МиГ-25^[47]. Совершая каждый день в среднем по три разведывательных вылета, к 1983 году «МиГи» обнаружили места развёртывания около 50 комплексов ЗРК «Хок», в основном у Тегерана, Исхафана, Шираза, Бандар Хомейни, Харка и Абадана^[44]. Так как вместо трёх десятков были обнаружены почти пятьдесят комплексов, было выяснено, что у значительной части ЗРК были разделены пусковые установки и они работали через консоль удалённого управления AFCC^[48].

В начале 1982 года иранцы проводили контрнаступательную операцию «Шабах-3» в направлении Дизфуля, её прикрытие осуществлял один дивизион ЗРК I-HAWK. В результате операции был уничтожен ещё один иранский радар HPIR^[49].

За один день 12 февраля 1986 года в районе полуострова аль-Фао ракетами «Хок» были сбиты 9 иракских самолётов, среди них Су-22 и МиГ-23^[15]. Известен случай сбития «Хоком» иракского дальнего бомбардировщика Ту-16^[50].

31 июля 1986 года остров Харк был атакован иракской авиацией. Обороняющий от авиации ЗРК I-HAWK был атакован четвёркой иракских Mirage F.1EQ. «Миражи» выпустили 8 противорадиолокационных ракет SAMP 21C и уничтожили оба радара HPIR, вдобавок вторая пара «Миражей» сбросила 8 бомб и уничтожила командный пост «Хока». В результате оставшаяся без прикрытия инфраструктура Харка понесла огромный урон от ударов с воздуха^[51].

Всего за время войны «Хоками» по западным данным было сбито как минимум 40 иракских самолётов^[15]. Иракские официальные источники подтверждают эту цифру в примерно 40 различных самолётов, которая составила примерно четвёртую часть от всех потерь ВВС Ирака^[52]. Тайные поставки ракет HAWK из США продолжались и во время войны, в нарушение эмбарго, это привело к крупному политическому скандалу в американском правительстве. В одном из авианалётов в 1986 году иракские ударные самолёты Су-22 и МиГ-23БН уничтожили целый эшелон с ракетами «Хок»^[53].

В результате ошибок зенитчиков иранскими ЗРК были сбиты несколько своих самолётов, включая как минимум один F-5, два самолёта F-14 и один F-14 был повреждён^[54][55].

В апреле 1988 года несколько пусковых установок MIM-23B было поражено иракской авиацией во время боёв за полуостров Аль-Фао^[56].

В июне 1988 года в ходе операции «Сорок Звёзд» несколько иранских пусковых установок ЗРК «Хок» было захвачено МЕК^[57].

Опыт войны показал, что ЗРК I-HAWK легко подавляется станцией радиоэлектронного подавления СПС-141 «Сирень»^[58]. По иракским заявлениям, в ходе войны было уничтожено 30-32 иранских комплекса ЗРК I-HAWK.

В 1987 году ЗРК HAWK стал использовать Кувейт после иранских атак на свои объекты. Всего у Кувейта имелось 4 таких комплекса^[59]. В одном случае кувейтским ЗРК HAWK был сбит иранский F-5. 25 октября 1987 года кувейтские зенитчики выпустили несколько ракет по «самолёту», нарушившему воздушное пространство. Как потом оказалось, это была туча^[60].

В Чаде французскими войсками в 1987 году сбит сверхзвуковой бомбардировщик Ту-22 ВВС Ливии^[61].

Перед войной Кувейт имел 27 пусковых установок ЗРК MIM-23B I-HAWK (4 батареи)^[62]. Американцы довольно скептически относились к возможностям кувейтских операторов зенитно ракетных комплексов защитить страну от нападения. Кувейтские ЗРК «Хок» постоянно нуждались в обслуживании специалистов из США, и до войны лишь 30% ЗРК удавалось поддерживать в боеспособном состоянии. При этом, как указывали американские исследователи, даже если ЗРК был боеготов, труднообучаемые и немотивированные кувейтские расчёты серьёзно снижали эффективность данной системы^[63].

Во время неудавшейся обороны Кувейта от иракской армии в августе 1990 года, по кувейтским данным, ЗРК MIM-23B были сбиты 23 иракских летательных аппарата и 1 свой. Но лишь некоторые потери авиации нашли подтверждение^[64]:

• 2 августа расчёт ЗРК на острове Бубиян, управляемый американскими контрактниками, по кувейтским данным, сбил 14 самолётов и вертолётов, из них, согласно западным источникам, только два самолёта нашли подтверждение (один МиГ-23БН и один Су-22). В ответном налёте иракский Су-22 вывел из строя ЗРК ракетой Х-25. Позже иракский спецназ захватил батарею^[64]. По российским источникам МиГ-23БН был скорее всего потерян по технической причине, а Су-22 сбитых «Хоками» было два, пилотируемых капитанами Риядом Али Маяхи и Заидом Хайдером^[65].

• 2 августа над островом Файлака расчётом ЗРК «Хок» был сбит иракский вертолёт Super Frelon 101-й эскадрильи^[65] и выпущенная им одна ракета Exocet^[66].

• 2 августа вертолёт SA.330H Puma (б/н KAF-551) 32-й эскадрильи ВВС Кувейта^[67] совершал полёт в сторону авиабазы Ахмед Аль-Джабер. В районе Аль-Адоурми, так и не долетев до базы, кувейтский вертолёт был сбит ракетами, выпущенными своим же кувейтским расчётом ЗРК «Хок». Погиб весь экипаж — четыре человека, включая командира — подполковника Фаиза аль-Решиди^[68].

Всего 4 батареи ЗРК I-HAWK были взяты иракцами в качестве трофеев, включая 3 исправных^[69] и около 150 ракет для них^[70].

Иорданские специалисты помогли иракцам с обучением и принятием на вооружение захваченных батарей «Хоков»^[71]. Одна батарея защищала перевал Мутла в Кувейте, другая была перевезена в Ирак для защиты центра ядерных исследований «Проект 777». Центр находился на восточном берегу реки Тигр в 18 км к юго-востоку от Багдада, его обороной ПВО, включая MIM-23, командовал генерал Ясим аль-Ани^[72].

В ходе операции один иракский ЗРК HAWK был уничтожен коалицией. Две трофейных батареи «Хоков» остались у Ирака после окончания войны^[73], в том числе не менее 58 боевых и 9 учебных ракет к ним^[74].

Весной 2020 года один турецкий комплекс MIM-23 I-HAWK в режиме AFCC был развёрнут на оккупированной ливийской авиабазе аль-Ватия. В ночь с 5 на 6 июля 2020 года неизвестные самолёты нанесли удар по авиабазе, уничтожив 3^[75] пусковые установки турецких «Хоков»^[76][77][78]. Было убито 6 турецких военнослужащих^[79].

В июле 2023 года тайваньский информационный портал «Чжунши синьвэньван» сообщил, что США намерены выкупить у Тайваня ЗРК Phase III MIM-23 Hawk и ракеты для них для поставки Украине^[80]. 23 апреля 2024 года Минобороны РФ сообщило о первом случае уничтожения пусковой установки MIM-23 Hawk в зоне СВО^[81].

Комплекс стоял на вооружении в следующих странах:

• Бахрейн
• Бельгия
• Дания
• Египет
• Франция
• Германия
• Греция
• Индонезия
• Иран
• Израиль — предполагается заменить на «Шарви́т ксами́м»
• Италия 36^[82]
• Япония
• Иордания
• Южная Корея
• Кувейт
• Нидерланды
• Норвегия — прекращено в 1998 году
• Саудовская Аравия
• Сингапур
• Испания 36^[83]
• Швеция
• Тайвань
• Турция
• Алжир
• ОАЭ
• США — прекращено

Этап II эти страны провели первую и вторую модернизацию.

• Бельгия — прекращено
• Дания — прекращено
• Франция
• Германия — прекращено в 2005 году
• Греция
• Индонезия
• Италия
• Нидерланды
• США — прекращено

Этап III Включал новую модернизацию комплекса

• Албания [1](see discussion)
• Египет
• Франция
• Германия
• Греция
• Израиль — предполагается заменить на «Шарви́т ксами́м»
• Италия
• Иордания
• Нидерланды — использование прекращено, комплексы проданы Румынии
• Саудовская Аравия
• Сингапур
• Испания
• Швеция
• Украина^[84]
• Тайвань
• Алжир
• ОАЭ
• Корпус морской пехоты США — прекращено в 2002 году

HAWK XXI

• Турция
• Румыния — ex^[85]
• Марокко
• Южная Корея^[86] — 24 батареи
