AGM-114 Hellfire

«Хеллфайр»
AGM-114 Hellfire

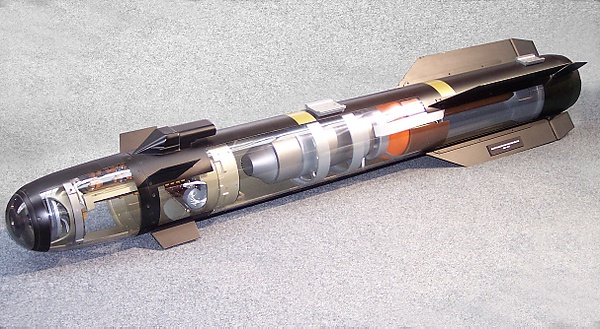

Разрезной макет ракеты Hellfire.
Разрезной макет ракеты Hellfire.
Тип ПТУР
Статус эксплуатируется
Разработчик Соединённые Штаты Америки Rockwell International (ПТУР, СУО),
Northrop Grumman Corporation (ГСН),
Thiokol→Alliant Techsystems (РДТТ)
Годы разработки С 1971
Начало испытаний конец 1978
Производитель Соединённые Штаты Америки Hellfire Systems LLC (Lockheed Martin/Boeing),
Великобритания Shorts Missile Systems[1] → Thomson-CSF[1] → Thales
Годы производства 1982 — н. в.
Единиц произведено ~65 тыс. ед. (на 2001 г.)
Годы эксплуатации 1985 — н. в.
Основные эксплуатанты  США
Модификации AGM-114A/B/C
AGM-114F Interim Hellfire
AGM-114K Hellfire II
AGM-114L Longbow Hellfire
AGM-114M
AGM-114N
AGM-114P
AGM-114R
Швеция RBS-17
Великобритания Brimstone
Основные технические характеристики
Максимальная дальность: 10 км
Скорость полёта ракеты: до 425 м/с
↓Все технические характеристики
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа
Подрыв БЧ ракеты AGM-114 Hellfire при встрече с танком.

AGM-114 «Хеллфайр» (англ. AGM-114 Hellfire, /ˈhɛlfʌɪər/, буквально — «адское пламя», является бэкронимом от Heliborne, Laser, Fire and Forget[2]) — американская ракета класса «воздух-поверхность», с полуактивным лазерным или активным радиолокационным наведением (принцип «выстрелил и забыл»).

«Hellfire-II» — дальнейшее развитие ракет AGM-114 с полуактивной лазерной системой наведения (в некоторых случаях — комбинированной).

Основные носители ракет «Hellfire» — вертолёты огневой поддержки. Начиная с 2007 года также устанавливаются на беспилотных летательных аппаратах MQ-1 Predator.

История

[править | править код]

Первоначально разрабатывавшаяся как противотанковая управляемая ракета[3], по мере своего развития — оснащения новыми типами боевых частей и модернизации системы наведения, стала многоцелевой высокоточной системой вооружений, которая может применяться с авиационных, морских и наземных платформ по бронированной технике, укреплениям и другим видам наземных и надводных целей на дальности до 8 километров.

Для серийного производства ракет исходными генеральными подрядчиками («Рокуэлл интернешнл» и «Локхид Мартин») было создано совместное предприятие «Хэллфаер системз» с основными производственными мощностями и головным офисом в Орландо, штат Флорида. Впоследствии, вместо «Рокуэлл» к производству подключилась компания «Боинг». В Великобритании производство ракет было освоено по лицензии компанией «Талес».

Модификации

[править | править код]
Три британских MBDA Brimstone на пусковом устройстве.

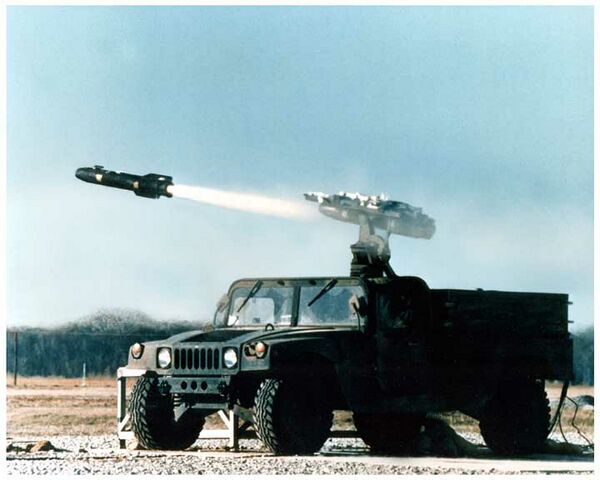

Ракетный комплекс наземного базирования с ракетой AGM-114 на модифицированном шасси HMMWV.
  • AGM-114A — модификация «Hellfire» принятая на вооружение в 1985 году[4]. Ею оснащались вертолёты AH-64A с пусковыми устройствами на две и четыре направляющих. Учебными вариантами AGM-114 были учебная управляемая ракета M36 для полётов с ракетами, статически закреплёнными на носителе (CATM-114), и ракета-макет M34 для обучения обращению с ракетой в наземных условиях (DATM-114). Всего было произведено 31 616 ракет этого типа;
  • AGM-114B — первая модификация ракеты для ВМС и Корпуса морской пехоты США применявшаяся в составе вооружения вертолётов типа AH-1, конструктивно, она в основном подобна AGM-114A, за исключением наличия системы предохранения и взведения SAD (англ. Safing/Arming Device) для безопасной эксплуатации на кораблях. Также, в составе AGM-114B использован новый малодымный двигатель Thiokol TX-657 (M120E1) и внесён ряд улучшений в ГСН и автопилот. Существует учебный вариант ракеты лишённый БЧ — ATM-114B;
  • AGM-114C — армейская версия AGM-114B, лишённая системы предохранения и взведения SAD;
    • AGM-114D и AGM-114E — модификации AGM-114C, соответственно, для Сухопутных войск США и ВМС/КМП США (с SAD), которые предполагалось оснастить новым цифровым автопилотом. От разработки отказались;
  • AGM-114F Interim Hellfire (буквально «промежуточный Хеллфайр») — вариант ракеты для Армии США, оснащённый тандемной кумулятивной боевой частью. Лидирующий заряд тандемной БЧ располагался между секцией ГСН и основным зарядом, что привело к небольшому увеличению длины ракеты. В составе AGM-114F использовалась секция управления с улучшенным подавлением пассивных помех. Увеличение массы ракеты вызвало уменьшение максимальной дальности стрельбы до 7 км. Серийно производилась с 1991 года;
    • AGM-114G — обозначение, зарезервированное под версию AGM-114F, оснащённую системой предохранения и взведения SAD для ВМС и КМП США, никогда не производилась;
    • AGM-114H — вариант AGM-114F в котором аналоговый автопилот последней заменён на новую перепрограммируемую цифровую систему. Этот тип ракеты никогда не производился;
  • AGM-114K Hellfire II — «Hellfire» с улучшенной помехозащищённой полуактивной лазерной ГСН, принята на вооружение в 1991 году;
    • AGM-114P — ракета AGM-114K оптимизированная для применения с БПЛА;
  • AGM-114L Longbow Hellfire — единственная ракета, соответствующая принципу «выстрелил и забыл», представляет собой ПТУР AGM-114K с тандемной кумулятивной БЧ и комбинированной системой наведения: активной радиолокационной ГСН диапазона 94 ГГц и инерциальной системой управления (ИНС). Принята на вооружение в 1998 году. Произведено более 13 тыс. ед.[5];
  • AGM-114M — модификация предназначенная для поражения бункеров и оснащённая осколочно-фугасной БЧ;
  • AGM-114N — ракета оснащённая термобарической БЧ;
  • ATM-114Q — практический вариант ракеты с инертной боевой частью[прояснить];
  • AGM-114R (Hellfire Romeo) — может быть запущена с любого носителя, новая многоцелевая БЧ обеспечивает поражение таких целей как бронетехника, средства ПВО, патрульные корабли, живая сила противника в укрытиях или пещерах. Ранее для поражения каждой из этих целей требовалась специальная модель ракеты «Hellfire II». Система наведения — комбинированная, полуактивная лазерная ГСН и ИНС;
  • AGM-114R9X — версия ракеты для поражения людей с уменьшенным побочным ущербом. Не имеет заряда взрывчатого вещества; летальность оружия обеспечивается кинетической энергией и шестью клинками, которые автоматически раскрываются в звездообразную структуру[6]. На фотографиях автомобиля, предположительно атакованного R9X в Сирии в 2017 году, видна огромная дыра в крыше и разорванный салон, но передняя часть, двери и задняя часть автомобиля целы[6]. Это оружие, существование которого никогда не было официально подтверждено ни Пентагоном, ни ЦРУ[7], получило прозвище «бомба-ниндзя»[6] или «бомба-Ginsu»[a]. Разработанная при президенте Обаме[7], R9X была тайно поставлена на вооружение в 2017 году; о ее существовании стало известно только в 2019 году. По данным Wall Street Journal ракета несколько раз применялась в Ливии, Сирии, Ираке, Йемене и Сомали для ликвидации лидеров террористических организаций. Во всех этих случаях ракеты запускались с беспилотника[6].
  • RBS-17 — модификация ракеты AGM-114C для использования подразделениями береговой обороны Швеции в качестве противокорабельной ракеты малой дальности против кораблей малого водоизмещения. Контракт на доработку «Hellfire» для Швеции был заключен в 1984 году, в 1987 году был подписан контракт на производство ракет, тогда же комплекс поступил на вооружение Швеции. Ракета имеет осколочно-фугасную БЧ фирмы Bofors подрыв которой осуществляется с замедлением. Может применяться и по наземным целям.[4]
  • Brimstone — модификация производимая компанией MBDA, оснащается трёхрежимной радиолокационной ГСН миллиметрового диапазона длин волн и лазерной ГСН. По состоянию на февраль 2012 года на фабрике в Англии произведено 1242 ед.[8], и 500 ед. ракет Dual Brimstone (200 использованы в боях[9]), могут поражать как подвижные, так и неподвижные цели, ГСН 2-х канальная[10][11][12].
  • Brimstone 2 — с 2013 года.

Носители

[править | править код]

Бронеавтомобили, способные нести УР Hellfire:

Бронетранспортёры, способные нести УР Hellfire:

Вертолёты, способные нести УР Hellfire:

Самолёты, способные нести УР Hellfire:

БПЛА, способные нести УР Hellfire:

Стоимость

[править | править код]

В 2008 году стоимость одной ракеты типа AGM-114 Hellfire II для Армии США составляла около 65 тыс. долларов США[13]

Стоимость на 2012 год — 68-98 тыс. долл., AGM-114R — 94 тыс. долл.[14]

Эксплуатанты

[править | править код]

Боевое применение

[править | править код]
  • В 1991 году во время войны в Персидском заливе было выпущено около 4 тыс. ракет.
  • В марте 2002 года, во время операции «Анаконда» в Афганистане ракета была впервые использована беспилотником Predator. Ракета была выпущена по бункеру боевиков Талибана и успешно поразила цель. Таким образом, на пике Такур-Гар впервые беспилотником было применено вооружение в боевых условиях.[источник не указан 2831 день]
  • 1 августа 2022 года Президент США Джо Байден сообщил, что по его приказу 31 июля двумя ракетами Hellfire, выпущенных с неназванного беспилотника был уничтожен лидер «Аль-Каиды» Айман аз-Завахири. Аз-Завахири был убит на балконе своего дома в Кабуле, при этом его жена и дочь, находившиеся в доме не пострадали[24].

Оценка

[править | править код]
  • Всего до 2001 года выпущено более 65 тыс. ракет (из них более 31,6 тыс. AGM-114A)[4]

Тактико-технические характеристики

[править | править код]
  • Длина: 1,6-1,8 м
  • Диаметр: 178 мм
  • Масса: 45-50 кг
  • Боевая часть: кумулятивная
    • Масса БЧ: 8 кг
  • Тип двигателя: РДТТ Thiokol M120E1
  • Дальность полёта: от 7,1 до 11 км[26]
  • Скорость полёта: до 425 м/с[27]
  • Система наведения: полуактивная лазерная ГСН
  • Время полёта на дальность 8 км, при запуске с наземной ПУ, — 38 сек.
