AGM-88 HARM

AGM-88 HARM
Ракета AGM-88 HARM на самолёте McDonnell Douglas F/A-18 Hornet
Ракета AGM-88 HARM на самолёте McDonnell Douglas F/A-18 Hornet
Тип ПРР
Статус выпускается
Разработчик Флаг США
Главный конструктор Texas Instruments
Производитель Флаг США Raytheon
ATK Alliant Techsystems
Единиц произведено Всего: 22 969 шт. (на 2012 год)[1]
AGM-88A: 20 000[2]
AGM-88E: 2169[1]
Стоимость единицы AGM-88A/B/С/D: US$284 тыс.[2][3][4][5]
AGM-88E: US$994 тыс.
Годы эксплуатации С 1982
Модификации AGM-88A/B/C/D

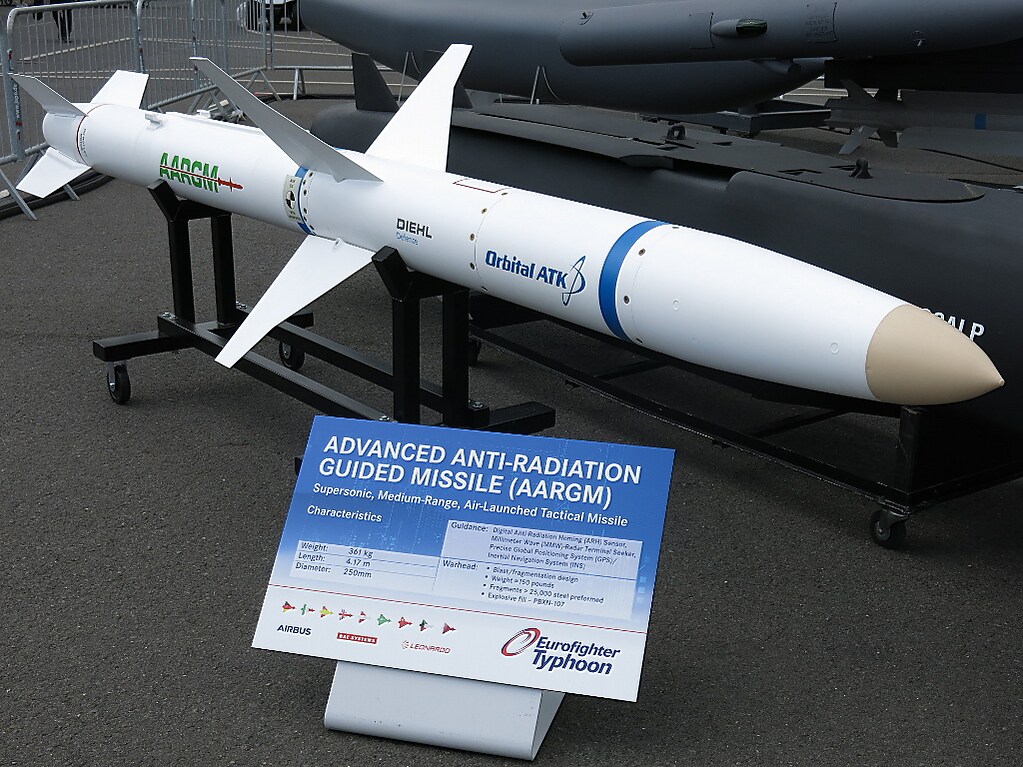

AGM-88E AARGM
Основные технические характеристики
Максимальная дальность пуска: 150 км[6]
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

AGM-88 HARM (англ. High-speed Anti-Radiation Missile — Высокоскоростная противорадиолокационная ракета) — американская высокоскоростная противорадиолокационная ракета. Разрабатывалась как замена ракетам AGM-45 Shrike.

Принята на вооружение в 1983 году. Способна наводиться на высокочастотные РЛС. Менее уязвимая для традиционных видов помех, типа выключения РЛС при обнаружении запуска ракеты, ракета HARM вычисляет местоположение цели и способна её поразить даже если РЛС была выключена. Последние модификации предназначены для поражения РЛС со сменой рабочих частот.

Ими оснащают самолёты A-6 Intruder, F-4 Phantom II, F-16 Fighting Falcon, F/A-18 Hornet, F-111 Aardvark, Panavia Tornado, МиГ-29 и Су-27.

Разработка[править | править код]

Разработана в 1980-х годах. В 2005 году по заказу ВВС Италии начата разработка варианта AGM-88E; программа получила аббревиатуру AARGM — Advanced Anti Radiation Guided Missle («Передовая противорадиолокационная и управляемая ракета»). Его отличием стала комбинированная головка самонаведения (ГСН), способная работать и обычным образом, и как радиолокационная ГСН миллиметрового диапазона (последний режим позволял обнаружить антенны РЛС, даже если сами РЛС были выключены). Ракета также имела инерциальную навигационную систему, и в качестве вспомогательной — спутниковую. Эти системы выводили её в район, где предполагалось наличие РЛС противника, после чего она начинала искать цель сама.

В 2016 году в США начались работы над новой модификацией, AARGM-ER (Extended Range — «увеличенная дальность»). Стояла задача «срастить» систему наведения от модели «Е», стандартный фюзеляж и реактивный ускоритель, благодаря которому ракета полетела бы на существенно большую дальность. Испытания завершены в 2020 году.

Боевое применение[править | править код]

Украинский МиГ-29, запускающий ракету AGM-88 HARM

Впервые применялась в ходе акции против Ливии в 1986 году[3].

Применялась против Ирака в 1991, всего 2000 ракет.

Известен случай атаки пилотом F-16 с использованием ракеты данного типа по комплексу Пэтриот сил коалиции в ходе вторжения в Ирак (2003). Инцидент признан командованием коалиции, о жертвах и разрушениях не сообщается, перехват атакующего боеприпаса не состоялся[7][8]. ПРР не попала в цель, но позднее в одном из радаров было обнаружено повреждение осколком ракеты, что потребовало заменить РЛС[9][10].

Применялась войсками НАТО в югославских войнах.[источник не указан 685 дней]

Военные действия на Украине[править | править код]

Использовались украинской стороной в ходе военных действий на Украине[11][12]. В 2022 году США предоставили ракеты AGM-88 HARM Украине[13]. которые можно запускать с украинских самолётов[14][12].

Использование на самолётах советского производства[править | править код]

31 августа 2022 года украинские ВВС разместили на своей странице в Twitter видеоролик, на котором от первого лица запечатлён запуск ракеты AGM-88 HARM с МиГ-29[15]. По мнению военного аналитика Дэвида Акса «украинские лётчики, очевидно, стреляют ракетами HARM вслепую, используя режим, который не требует нового оборудования в тесной кабине одноместного сверхзвукового МиГа»[16].

В начале сентября 2022 года был замечен украинский самолёт Су-27С, на пилонах крыла которого были установлены AGM-88 HARM. Ракета была установлена на пусковые установки АПУ-470, которые используются на МиГ-29 и Су-27 для стрельбы ракетами Р-27 (ракета «воздух-воздух»). Предполагается, что установка ракеты на советские самолёты оказалась проще, чем первоначально предполагалось, сообщается что «требуется только переходник для различных проводов и точек подвеса ракеты». Другие кадры украинского МиГ-29, использующего AGM-88, показали, что дисплей пилота распознал AGM-88 как противорадиолокационную ракету Р-27ЭП. Это позволяет предположить, что самолёты используют собственную авионику для запуска ракеты без необходимости дополнительных модификаций[17].

Закупки[править | править код]

Закупки ракет по видам вооружённых сил
Год Seal of the United States Department of the Air Force.svg ВВС Seal of the United States Department of the Navy.svg ВМС Источн.
Ракет Бюджет Ракет Бюджет
1991 1220 $260,2 млн 2261 $528,7 млн [18]
1992 465 $116,2 млн 749 $221,7 млн [18]
1993 846 $225,3 млн 0 $31,7 млн [18]

На вооружении[править | править код]

Характеристики[править | править код]

AGM-88E
  • Длина: 4,17 м
  • Диаметр: 0,25 м
  • Размах крыла: 1,13 м
  • Масса УР: 361 кг
  • Масса БЧ: 66 кг
  • Наведение: пассивная радиолокационная ГСН
  • Дальность пуска (максимальная): 150 км[31]
  • Дальность пуска (минимальная): 25 км
