Х-25

Х-25
обозначение НАТО: AS-10 Karen
Проекция ракеты Х-25МП
Проекция ракеты Х-25МП
Тип ракета «воздух-поверхность»
Статус эксплуатируется
Разработчик Союз Советских Социалистических Республик ОКБ Звезда / Россия Корпорация «Тактическое ракетное вооружение»
Главный конструктор Бугайский, Виктор Никифорович
Годы разработки С 1970 года
Принятие на вооружение 1976 год
Производитель Союз Советских Социалистических Республик ГНПО «Звезда-Стрела» / Россия Корпорация «Тактическое ракетное вооружение»
Основные эксплуатанты Flag of the Russian Air Force.svg ВВС России
Naval Ensign of Russia.svg ВМФ России
Базовая модель Х-23
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Х-25 («изде́лие 69») — разработанная в СССР высокоточная авиационная ракета класса «воздух-поверхность» малого радиуса действия[1].

По классификации НАТО имеет обозначение AS-10 Karen[2].

В ходе эксплуатации и доработок ракета получила несколько подтипов, имеющих различное назначение и отдельные отличия в конструкции[3].

Х-25 — одна из экспортных ракет советского периода, возможность зарубежных поставок была открыта с 1992 года[4].

История

См. также: Х-27

Разработка управляемой ракеты Х-25 началась в ОКБ «Звезда» в 1970 году (позднее объединённое предприятие получило название ГНПО «Звезда-Стрела»[5]). В разработке также принимали участие специалисты ОКБ Сухого[5]. Ракета принята на вооружение в 1976 году[6], с 1992 года поставляется на экспорт[4].

Главным конструктором по проекту был назначен В. Н. Бугайский, он же был главным конструктором ОКБ «Звезда»[7].

Ракета предназначена для уничтожения бронетехники, радиолокационных станций, надводных кораблей и других целей[6].

Все ракеты семейства Х-25 имеют осколочно-фугасную боевую часть массой от 86 до 136 кг (в зависимости от модификации)[3].

Описание

Характеристики

ТТХ ракет семейства Х-25 приведены в сводной таблице ниже[8][9]:

Х-25[10] Х-25МЛ[11] Х-25МР[12] Х-25МП[13]
заводской индекс изделие 69 изделие 713 изделие 714 изделие 711/
изделие 712
год принятия на вооружение 1976 1981 1981 1981
система управления автопилот СУР-71 с лазерной ГСН автопилот СУР-73 с лазерной ГСН автопилот СУР-73 с радиокомандной СН
ГСН полуактивная лазерная 24Н1 полуактивная лазерная 24Н1 пассивная радиолокационная ПРГС-1ВП/ПРГС-2ВП
двигатель РДТТ ПРД-228 Двухрежимный РДТТ ПРД-276
минимальная дальность пуска, км 3
максимальная дальность пуска, км 7 10 10 40
КВО, м 6,4[14] (5—10 м[15]) 6[16] (5—10 м[17])
скорость носителя, км/ч 700—1000 700-1250
минимальная высота применения, км 0,5 0,05
максимальная высота применения, км 4 5 12
максимальная скорость полёта, м/с 850 870 860 920
средняя скорость полёта, м/с 400-450
длина, мм 3750 3705 3830 4194/4294
диаметр, мм 275
размах крыла, мм 820 755
размах оперения, мм 493
габариты транспортного контейнера (ДхШхВ), мм 4200х860х806 4816х855х816

Носители

Ракеты семейства Х-25 могут размещаться на самолётах-носителях МиГ-21, МиГ-23, МиГ-27, МиГ-29, Су-17М, Су-24, Су-25, Як-38, а также на вертолётах[4].

Модификации

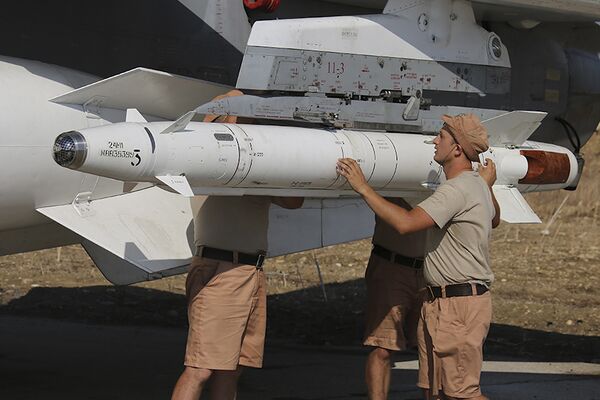

Установка Х-25 на пилон самолёта

Разработаны следующие модификации Х-25 (литера «М» в наименовании означает «модульная»)[9]:

  • Х-25 («изделие 69», Х-25Л) — базовый вариант с лазерной ГСН,
  • Х-25МА — с активной радиолокационной ГСН, предлагается на экспорт с 1999 года,
  • Х-25МЛ («изделие 713») — с полуактивной лазерной ГСН 24Н1 и тандемной БЧ, способной пробивать до 1 метра бетона[18],
  • Х-25Р/Х-25МР («изделие 714») — с помехозащищённым радиокомандным наведением,
  • Х-25МТ — с телевизионной ГСН,
  • Х-25МСЭ,
  • Х-25МТП — с тепловизионной (инфракрасной) головкой самонаведения,
  • Х-25МП — модульная противорадиолокационная ракета (с пассивной радиолокационной ГСН ПРГС-1ВП или ПРГС-2ВП), предназначенная для поражения РЛС широко распространённых ЗРК типа «Хок» и «Усовершенствованный Хок». В основном идентична Х-27ПС, имеет модификации в системе управления[1],
  • Х-25МПУ — модернизированный вариант Х-25МП. Имеет РЛГСН с расширенным диапазоном частот способным работать по РЛС ЗРК типа «Crotale» и «Roland», ракета снабжена инерциальной системой наведения, что дало возможность пролонгировать наведение и осуществлять повторный захват цели в случае временного выключения РЛС-цели. Имеет значительно увеличенную по сравнению с Х-25МП дальность стрельбы[1].

В культуре

Для стендового моделизма, изготовления диорам и художественного оформления помещений выпускаются макеты ракет Х-25 как для самостоятельного размещения, так и для крепления на моделях самолётов[19][20].

Одному из самолётов-носителей ракет этого типа (Су-25) посвящена песня Николая Анисимова «Грачи прилетели»[21].
