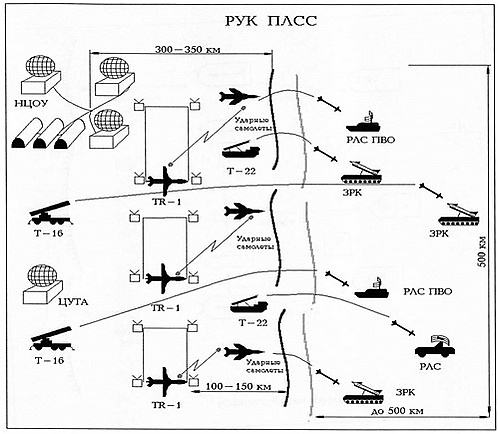

РУК ПЛСС

Со второй половины 1970-х годов военно-воздушные силы США приступили к разработке автоматизированной системы ПЛСС (Precision Location Strike System). По мнению американских специалистов, она должна была позволить вести непрерывную разведку различных комплексов противовоздушной обороны противника на сотни километров, засекая, распознавая тип и определяя местоположение работающих (в том числе кратковременно) наземных радиолокационных систем, и наводить на них оружие самолётов тактической авиации с высокой точностью. С её помощью предусматривается также наносить удары авиацией и по неизлучающим объектам (мостам, складам, железнодорожным узлам и т. д.), выявленным всеми видами разведки, в первую очередь воздушной, тепловизионной или радиолокационной разведками^[3].

Реализация указанных требований на практике, велась с 1977 года. Первые лётные испытания комплекса ПЛСС с использованием самолётов разведчиков ТR-1 состоялись 13 декабря 1983 года в Калифорнии. Центральной задачей испытаний явилась комплексная проверка совместной работы основных функциональных подсистем. В ходе испытаний удалось осуществить разведку сигналов большого числа источников. В августе 1985 года на базе военно-воздушных сил «Бил» состоялись испытания системы ПЛСС в её полном составе из трёх самолётов TR-1, которые подтвердили способность комплекса практически в реальном масштабе времени осуществлять сбор разведывательной информации и вести борьбу с наземными системами противовоздушной обороны. Испытания проводились до конца года, после чего комплекс был передан для войсковых испытаний в военно-воздушных силах США. Опытный образец разведывательно-ударного комплекса ПЛСС был развёрнут в Европе. Его наземный центр управления развернули на военной базе США, в Рамштайне. После опытной эксплуатации, дальнейшие работы по системе ПЛСС были свёрнуты^[4].

В начале 2010 года, некоторые элементы системы ПЛСС были заимствованы и применены при создании многосферных оперативных групп (MDTF — Multi-Domain Task Forces), для реализации концепции «Многодоменные, многосферные операции».

Вторая европейская многосферная оперативная группа с центром управления в городе Висбаден, в ФРГ, была испытана в рамках Европейского тетра военных действий. Вооружённые силы США провели её испытание на Украине, в период с мая 2022 года до конца 2024 года. На базе, был создан Центр управления разведкой в интересах Украины. В состав этого центра вошли представители разведывательного сообщества США, а в качестве средств поражения использовались реактивные системы залпового огня HIMARS и MLRS с ракетой GMLRS, и ракеты АТАСМS^[4].

В состав комплекса ПЛСС входят следующие элементы^[5]:

• 12 самолётов разведки и ретрансляции типа «со специальной аппаратурой»;
• наземный центр обработки данных и управления системой;
• 12 наземных пунктов радионавигационной сети;
• средства поражения (самолёты тактической авиации, ракеты наземного, воздушного базирования).

Порядок применения комплекса^[5]:

• На дежурстве в воздухе на большой высоте (до 24 км) находятся одновременно три самолёта разведки и ретрансляции. Каждому из них определена зона патрулирования протяжённостью 150 км по фронту. Эти самолёты осуществляют перехват, определяют пеленг на радиоэлектронные средства противника и передают полученную информацию на наземный центр.
• Наземный центр на основании этой информации осуществляет распознавание радиоэлектронных средств системы противника и рассчитывает их местоположение, причём на обработку данных по одной цели затрачивается всего несколько секунд.
• Огневое подавление обнаруженных комплексов противовоздушной обороны осуществляется двумя способами. Один из них предназначен для борьбы со средствами противовоздушной обороны первого эшелона войск противника (в нескольких километрах от линии фронта). В этом случае ударные самолёты по радиокомандам с земли с минимальным участием лётчиков выводятся в точку бомбометания, расчёт которой производит центр управления системы ПЛСС по координатам выбранной цели, скорости и текущим координатам самолёта.

Другой способ применения предназначен для нанесения удара по средствам противовоздушной обороны, удалённым от линии фронта на несколько десятков километров, с помощью управляемого оружия (в частности, управляемой авиабомбой GBU-15), наведение которого производится автоматически по радиокомандам с земли. В том и другом случае, выполняя манёвры по сбросу как обычных, так и управляемых бомб, самолёты не заходят в зоны эффективного огня средств противовоздушной обороны противника. Система позволяет управлять действиями тактической авиации, одновременно наводя по нескольку самолётов или управляемых авиационных бомб на определённые для них цели^[2].

В целях безопасности системы ПЛСС все её элементы предусматривается располагать в глубине своей территории. Зоны патрулирования самолётов назначаются на удалении 100 км от линии фронта, наземный центр управления размещается на удалении 200—300 км от линии фронта.

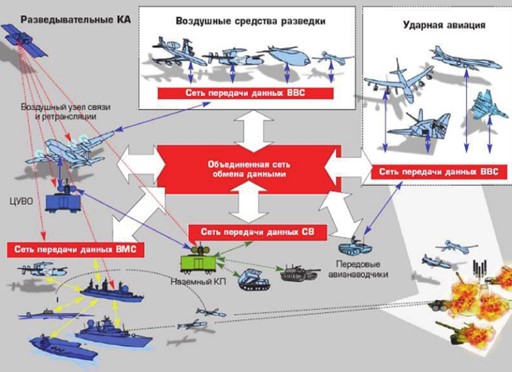

Взаимодействие в рамках РУК ПЛСС

Комплекс позволяет вести разведку целей противника на дальностях от 100 до 650 км, в секторе 120 градусов или по фронту 500 км, одновременно наводить на цель до 15 единиц управляемого оружия. Разведывательно-ударный комплекс ПЛСС обеспечивает наведения управляемого оружия с точностью не ниже девяти метров, точность бомбометания — 25-50 м. Время обнаружения и определения координат радиоизлучающих объектов — 30 сек^[2].

Принцип действия системы ПЛСС основан на измерении в трёх точках пространства (с точно известными координатами) временной разницы приёма импульсных радиосигналов, излучаемых объектом, координаты которого необходимо определить^[2].

При выполнении задач разведки, такими объектами являются радиолокационные средства противника, а метод определения её координат получил наименование TOA (Time of Arrival). При нанесении ударов по разведанным целям определяются текущие координаты наводимых ударных самолётов и оружия, что производится методом DME (Distance Measuring Equipment). Для этого на них устанавливаются блоки радиокомандного наведения. Блок выполняет две функции:

• ретрансляцию запросных радиоимпульсов (для определения местоположения);
• приём команд управления полётом (для наведения на цель).

Оба сигнала посылаются наземным центром управления системы. Передача сигналов закодирована и ведётся в цифровой форме таким образом, чтобы каналы радиосвязи не подвергались воздействию активных радиоэлектронных помех противника^[2].

Для образования системы измерений методами ТОА и DME создаётся сеть опорных наземных радионавигационных пунктов с точной геодезической привязкой. Центр управления определяет временную разность приёма радиоимпульсов от объекта несколькими навигационными пунктами, по геометрическому расположению которых рассчитывается относительное положение объекта, с точностью до 10 м.

С целью расширения зоны действия в системе применены специальные высотные самолёты разведки и ретрансляции сигналов (три такие машины должны одновременно патрулировать над своей территорией вдоль линии фронта). Они оборудованы средствами радиотехнической разведки, работающими в диапазоне частот радиолокационных комплексов противовоздушной обороны противника, и приёмопередающими устройствами, которые ретранслируют как перехваченные радиолокационные сигналы, так и все сигналы определения местоположения и наведения^[2].

Самолёты разведки и ретрансляции образуют, как бы вторичную авиационную трёхточечную разностно-дальномерную сеть: точные координаты этих самолётов определяются с помощью наземной навигационной сети. Применение самолётов, способных летать на высотах 15-20 км, позволило, вести разведку и наводить оружие практически на всех театрах военных действий, даже если они патрулируют на удалении сотни километров от линии фронта. При этом и все наземное оборудование системы ПЛСС размещается в тылу своих войск.

По существу, боевые возможности системы ПЛСС определяются самолётами разведки и ретрансляции сигналов и наземным центром управления. Последний обеспечивает сбор данных радиоперехвата бортовыми средствами, классификацию типов источников излучения, по рабочей частоте, периоду повторения и длительности импульсов, определение и запоминание местоположения разведанных радиолокационных средств, точное сопровождение в полёте ударных самолётов и управляемого оружия и выработку радиокоманд для их наведения. Основными элементами центра являются приёмная аппаратура радиотехнической разведки, электронно-вычислительные средства расчёта координат объектов и средства связи по каналам «земля-воздух»^[2].

Центр управления оборудуется электронно-вычислительными средствами, возможности которой таковы, что время от перехвата излучения радиолокационных средств до определения её местоположения составит секунды, а до выработки команд наведения оружия — одна-две минуты.

Кроме указанного оборудования, для центра управления разработана специальная фотограмметрическая система PTS (Photogrammetric Targeting System), которая обеспечивает радиокомандное наведение оружия и на неизлучающие объекты, обнаруженные при дешифровке аэрофотоснимков воздушной разведки.

Испытания, на которых отрабатывались задачи разведки и управления огнём, подтвердили техническую реализуемость принципов построения системы и высокую точность определения местоположения объектов. В американской прессе сообщались некоторые результаты испытаний. На полигоне Уайт-Сандс, с помощью комплекса, определялось местоположение восьми имитаторов радиолокационных средств. Координаты шести из них были измерены с круговой вероятной ошибкой, которая в среднем составляла 22,5 м, а двух не более 30 м. В другом эксперименте система управляла бомбометанием с самолётов F-4 Фантом II. В десяти сбросах авиационных бомб Мк84, круговая вероятная ошибка была менее 22,5 м^[2].

Анализ опыта последних вооружённых конфликтов выявил не только необходимость ведения непрерывной разведки и постоянного наблюдения за районом боевых действий в условиях быстро меняющейся оперативной обстановки, но и доведения обработанной информации в кратчайшие сроки непосредственно на носители высокоточного оружия. Реализация заданных требований с привлечением только разведывательных систем космического и воздушного базирования затруднительна, а в ряде случаев — невозможна^[2].

Оценивая ход боевых действий на Украине, руководство Вооружённых сил США, используя наработанный научный и практический опыт создания высокоточных систем поражения, а также используя новые подходы к конструированию и использованию таких систем пришло к выводу, что необходимо обеспечить ведение боевых действий в едином информационном пространстве, более взвешенным взаимодействием сил разведки с носителями средств поражения. Это должно достигаться согласованными действиями наземных центров управления действиями авиации, командными пунктами, разведывательно-диверсионными групп и передовыми авианаводчиками, за счёт оборудования управляемого оружия, бортовой аппаратуры систем обмена данными. Такая система обмена данными и связи позволяет объединять имеющуюся в наличии авиационную технику и вооружение в разведывательно-ударные системы не только на уровне самолётов-носителей и разведывательных летательных аппаратов, оснащённых аппаратурой спутниковой связи и усовершенствованной системой обмена данными, но и на уровне взаимодействующих между собой средств поражения.

Такой подход позволяет обеспечить переход к массовому серийному производству и оснащению вооружённых сил, относительно дешёвыми системами оружия, в том числе и беспилотными системами различного назначения.

В качестве основных средств информационно-разведывательного обеспечения применения высокоточного оружия в США используются космические системы видовой разведки. Общее развитие разведывательных космических систем США осуществляется в направлении обеспечения глобального, всепогодного, непрерывного контроля деятельности вооружённых сил вероятного противника с возможностью непосредственной передачи данных различным органам военного управления. Значительные усилия предпринимаются в области разработки аппаратуры спектральной съёмки, радиолокационных станций обнаружения движущихся целей и методов высокоточного определения их координат. Министерство обороны США планирует также интегрировать в космическую систему сбора видовой информации существующие и перспективные коммерческие спутники съёмки земной поверхности с высоким разрешением^[3].

С целью непрерывного информационного обеспечения применения высокоточного оружия в интересах вооружённых сил США вместе с разведывательными самолётами используются стратегические разведывательные беспилотные летательные аппараты, главным образом, большой продолжительности полёта: высотный аппарат RQ-4A «Глобал Хок» и средневысотный MQ-1B «Предатор». Эти аппараты, предназначенные для ведения воздушной радиолокационной и оптоэлектронной разведки в целях обеспечения действий военно-выхлопных сил и других видов вооружённых сил на различных театрах военных действий, способны передавать данные в реальном масштабе времени на наземные пункты управления.
