X-диапазон
| X-диапазон | |
|---|---|
| Частотный спектр |
Радар: 8 - 12 ГГц Связь: ~7 - 10,7 ГГц |
| Спектр длин волн | Радар: от 3,75 до 2,5 см |
X-диапазон (X band) — диапазон частот сантиметровых длин волн, используемых в радиолокации, наземной и спутниковой радиосвязи. По определению IEEE, этот диапазон простирается от 8 до 12 ГГц электромагнитного спектра (длины волн от 3,75 до 2,5 см)[1], хотя в спутниковой связи этот диапазон «сдвинут» в сторону C-диапазона и лежит примерно между 7 и 10,7 ГГц[2].
Спутниковые системы
В спутниковой связи часть X-диапазона между 7,9 и 8,4 ГГц для линии Земля — Спутник (uplink), и между 7,25 и 7,75 ГГц для линии Спутник — Земля (downlink) зарезервирована для фиксированной спутниковой связи в военных целях. Так, российские военные спутники-ретрансляторы Радуга-1 и Радуга-1М работают в этом диапазоне. Их ретрансляторы X-диапазона были заявлены в Международном комитете регистрации частот (ITU-R) под наименованием «Галс» (обозначения от Gals-1 до Gals-18, исключая Gals-13) и служат для обеспечения правительственной и военной связи[3]. Этот диапазон обычно называется «X-диапазон 7/8 ГГц».
Дальняя космическая связь
Часть X-диапазона зарезервирована для дальней космической связи. В данный момент американская сеть Deep Space Network (DSN) активно использует этот диапазон для связи с межпланетными КА через станции Голдстоун в пустыне Мохаве в Южной Калифорнии (США), Комплекс дальней космической связи в Канберре (Австралия) и Мадридский комплекс дальней космической связи (Испания). Кроме X-диапазона, также используются S-диапазон и K-диапазон.
Наиболее известные американские межпланетные станции, для связи с которыми использовался X-диапазон: миссия Викинг к Марсу; миссия Вояджер к внешним планетам Солнечной системы; миссия Галилео к Юпитеру и Кассини-Гюйгенс к Сатурну.
Советская система дальней космической связи, основанная на радиотелескопах РТ-70 и П-400П, работала в C- и X-диапазонах. Антенны установлены в Западном и Восточном центре дальней космической связи, вблизи Евпатории и Уссурийска[4].
РЛС
X-диапазон широко используется в радиолокации. В этом диапазоне используются радары многих типов как в военных, так и в гражданских целях. Так, например, радары X-диапазона широко используются в метеорологии, так как из-за меньшей длины волны (по сравнению с диапазонами L- и S- и C-) эти радары более чувствительны к туману и облакам, состоящим из мельчайших капель воды, а также используются для обнаружения снежных осадков и зон неинтенсивного дождя. С другой стороны, из-за небольших размеров их антенн эти радары легко сделать на мобильной основе, что упрощает их использование[5].
Кроме того, радары X-диапазона используются в радионавигации, в управлении движением судов, в управлении воздушным движением и в других областях[6].

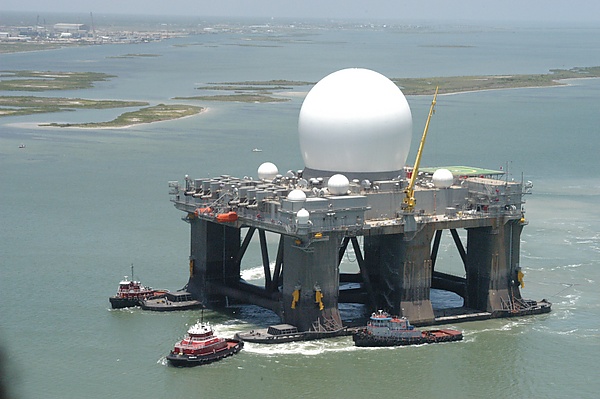

В военных целях радары X-диапазона используются для обнаружения самолётов, баллистических ракет и контрбатарейной борьбы.
Радары ДПС
Полицейские дорожные радары используют несколько несущих радиочастот, но самой старой и основной является частота 10525 МГц (± 25 МГц). Множество импортных и отечественных радаров ДПС использовали эту частоту, из которых наиболее популярными были «Барьер» и «Сокол». Самый первый отечественный измеритель скорости «Барьер» в конце 90-х был снят с производства по причине большого облучения пользователя. Радар следующего поколения «Сокол» был менее вредоносным, но его также перестали выпускать в 2008 году из-за низкой точности измерений, производимых в X-диапазоне[7][8].
Современные дорожные радары работают в диапазонах K- и Ka-.
Другие частотные диапазоны
Диапазоны в различных системах обозначений различаются, в таблице приведены диапазоны согласно классификации IEEE:
| Диапазоны частот | ||
| Название | Частотный диапазон, ГГц | |
|---|---|---|
| Название диапазона | Диапазон частот РЛС | Диапазон частот в спутниковой связи |
| L | 1,0—2,0 | |
| S | 2,0—4,0 | |
| C | 4,0—8,0 | 3,4—8,0 |
| X | 8,0—12,0 | 7,0—10,7 |
| Ku | 12,0—18,0 | 10,7—18,0 |
| K | 18,0—26,5 | 18,3—20,2; 27,5—31,5 |
| Ka | 26,5—40,0 | |
