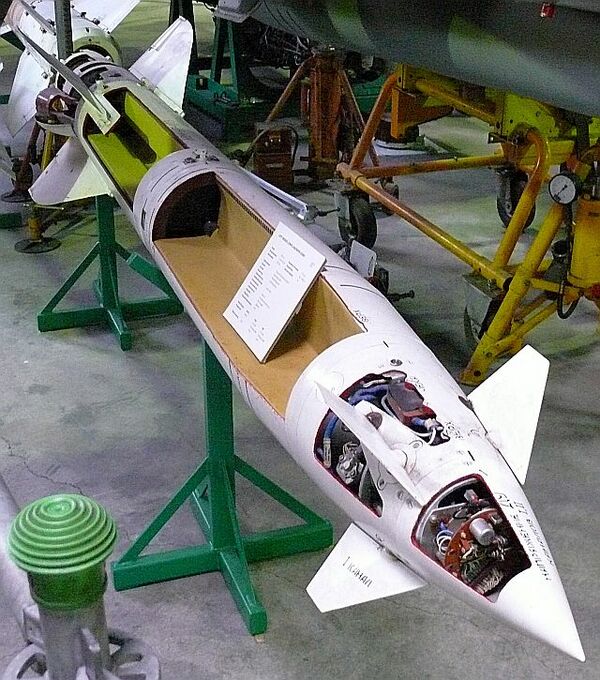

 Разрезной макет Х-23 | |
| Тип | управляемая ракета «воздух-поверхность» |
| Статус | снята с вооружения |
| Разработчик |
 КБ завода № 455 |
| Главный конструктор | Г. И. Хохлов |
| Годы разработки | С 1966 |
| Начало испытаний | 1967 |
| Принятие на вооружение | 1974 |
| Производитель |
КПКО/КПО «Стрела» |
| Основные эксплуатанты |
 ВВС СССР |
| Базовая модель | Х-66 |
 Медиафайлы на РУВИКИ.Медиа | |
Х-23 («изде́лие 68») — разработанные и принятые на вооружение в СССР тактические управляемые ракеты класса «воздух-поверхность»[1].
Основные работы по созданию этих ракет велись в завода № 455 в Калининграде (позднее ОКБ «Звезда»)[2]. Они предназначались для уничтожения небольших наземных и морских объектов[1].
По кодификации НАТО ракеты этого типа получили обозначение AS-7 Kerry, в российской номенклатуре имеют обозначение «Гром»[2].
История
Разработка ракет Х-23 велась на основе начавших создаваться ранее Х-66, работы по которым быстро разделились с новым проектом. Над Х-66 работало конструкторское бюро «Вымпел», а работы по новой ракете Х-23 перешли в калининградское ОКБ «Звезда» (на тот момент — завод № 455). Разработки начались в 1966 году[1], главным конструктором был назначен Г. И. Хохлов[2][3].
В 1967 году были изготовлены 10 первых образцов, с которыми стартовали лётные испытания[1].
В 1969 году проводились основные заводские испытания, для которых было выпущено 23 ракеты[1].
20 марта 1970 года стартовал финальный период работ — государственные испытания, их первый этап успешно завершился 7 июля 1971 года. Второй этап проходил в 1972 году. В ходе испытаний ракета прошла ряд доработок, была увеличена точность снаряда[1][3].
Второй этап государственных испытаний завершился 3 октября 1973, а официально новая ракета была принята на вооружение 9 января 1974 года[1].
Со временем на смену ракетам Х-23 пришли более новые Х-25МР[2], однако на вооружении российских ВВС она состояла вплоть до 2002 года[4].
Общее описание
Ракета Х-23 была выполнена по аэродинамической схеме «утка». Консоли рулей направления и крыла получили Х-образное расположение[5].
«Вымпелом» был выпущен аванпроект, на основе которого и стали работать калининградские конструктора. В ходе работ была значительно изменена хвостовая часть ракеты, а также уменьшилась её длина.
В целях повышения управляемости и точности ракет на них в хвостовой части разместили приёмную аппаратуру линии радиокомандного наведения «Дельта-Р» и снабдили трассером, позволяющим отслеживать местонахождение ракеты на всём пути к цели[1].
Масса боевой части в Х-23 возросла до 108 кг, а радиус поражения увеличился до 40 метров. При прямом попадании ракета оказалась способна пробивать броню до 250 мм[1].
Скорость самолёта-носителя, при которой был возможен запуск ракет этого типа, варьировалась от 600 до 1000 км/ч[5], по другим данным от 550 до 1500 км/ч[2].
Обучение лётчиков для успешного использования ракет проводилось на специально спроектированном для этого наземном тренажёре ТНР-23[2][6].
Основные ТТХ
Основные технические характеристики базовой модификации ракеты Х-23[1]:
Вес ракеты — 288 кг
Вес боевой части — 108 кг
Дальность — от 2000 до 8000 м
Высота пуска — от 50 м до 5000 м
Скорость — 600—750 м/с
Время управляемого полёта — 20 с.
Самолёты-носители

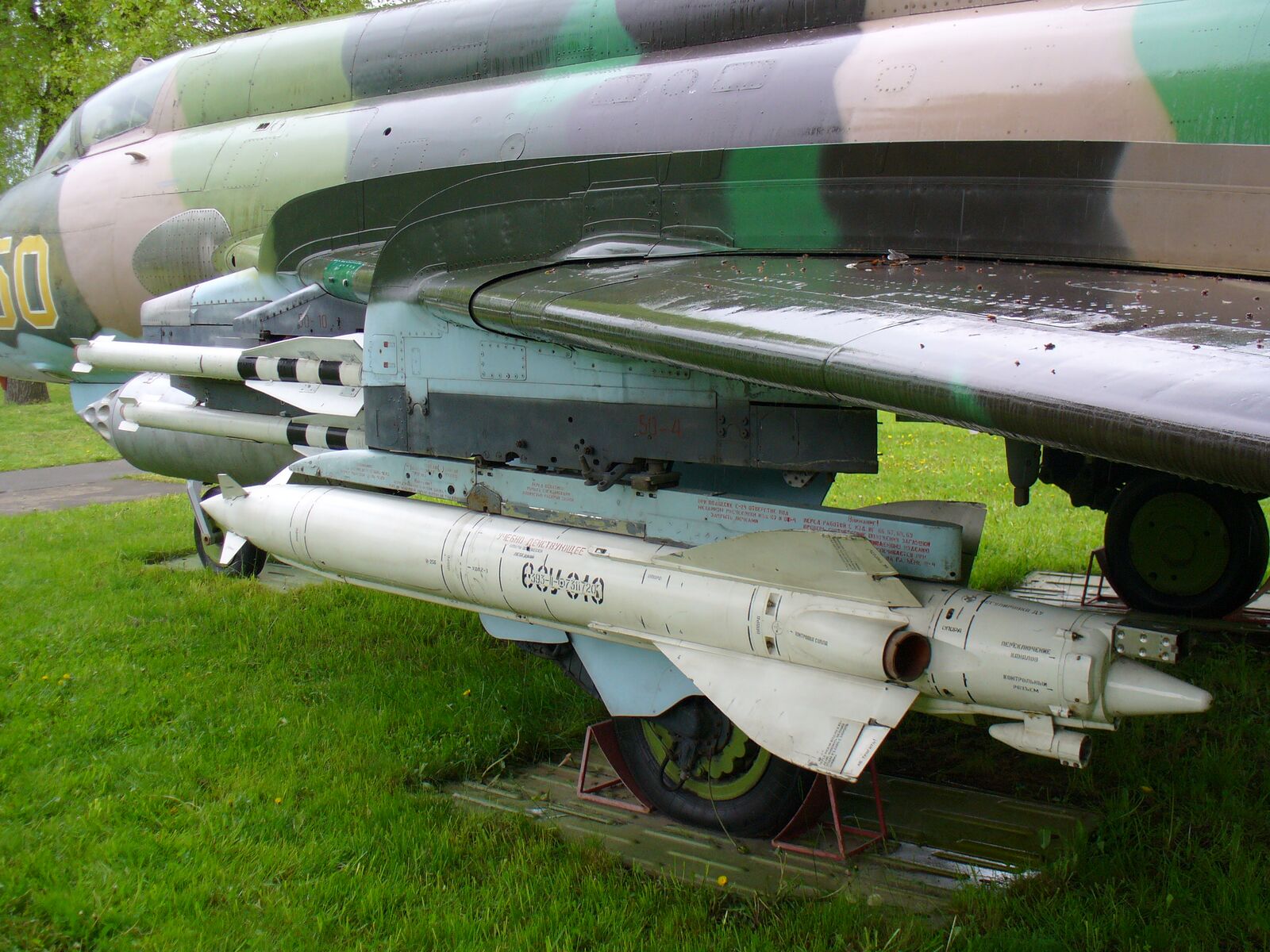

Ракеты типа Х-23 размещались на нескольких типах самолётов: МиГ-23, МиГ-23Б, МиГ-23БК, МиГ-23УБ, МиГ-27М, Су-24М, Су-17М1, Су-17М2, Су-17М3, Су-22М1, Як-38[5].
Пуск ракет выполнялся как с пикирования, так и с горизонтального полёта[2].
Модификации
Внешние изображения
Ракеты серии Х-23 получили несколько модификаций[7]:
Х-23 («Изделие 68») — базовый вариант- Х-23М — улучшенная Х-23 с электроникой от семейства ракет Х-25
А921 — румынский вариант, изготавливавшийся по лицензии на румынских предприятиях (90 %)

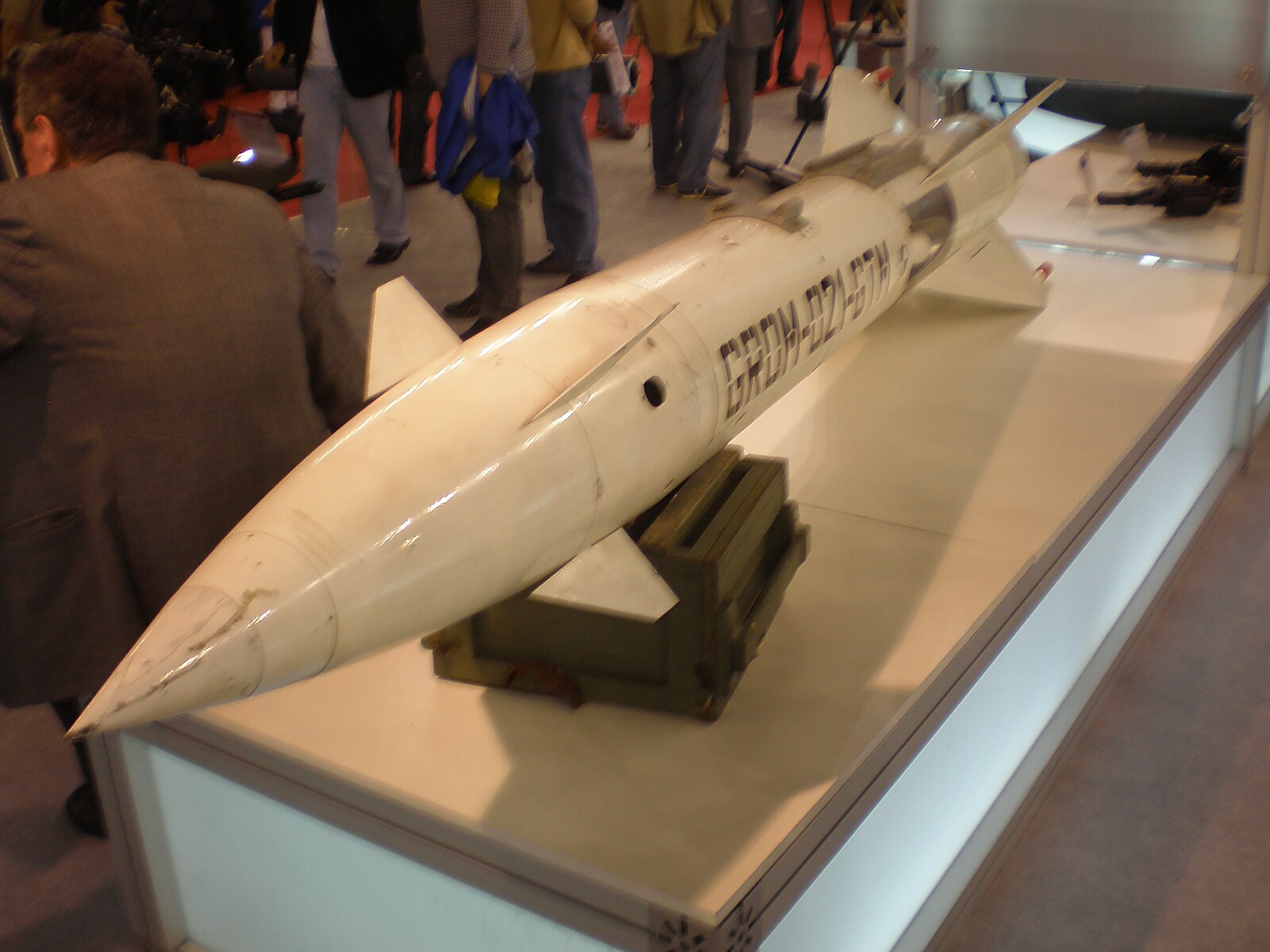

Гром (Гром 02) — сербская версия с радиокомандным наведением, созданная в 1980-х годах.- Гром-Б (Гром 2) — сербская модификация оснащённая телевизионной ГСН, разработана во второй половине 1990-х годов Белградским военно-техническим институтом.
На вооружении
Ракеты Х-23 состояли на вооружении Военно-воздушных сил Советского союза. Помимо этого, они также поставлялись в ряд стран[7]:
В культуре
Для стендового моделизма, изготовления диорам и художественного оформления помещений выпускаются макеты ракет Х-23 как для самостоятельного размещения, так и для крепления на моделях самолётов[9][10].
