Р-4

Р-4
по кодификации НАТОAA-5 Ash

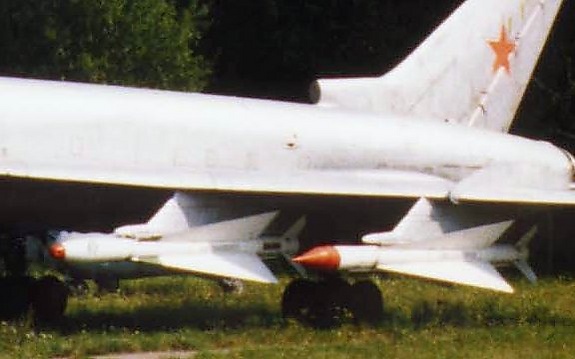

Р-4Т (слева) и Р-4Р (справа) под крылом перехватчика Ту-128
Р-4Т (слева) и Р-4Р (справа) под крылом перехватчика Ту-128
Тип УРВВ средней дальности
Статус снята с вооружения
Разработчик Союз Советских Социалистических Республик ГосМКБ «Вымпел»
Главный конструктор М. Р. Бисноват
Годы разработки с 1958 г.
Начало испытаний апрель 1961 г.
Принятие на вооружение 30 апреля 1965 г.
Производитель Союз Советских Социалистических Республик Завод им. Артема (Киев)
Основные эксплуатанты Союз Советских Социалистических Республик ВВС СССР
Модификации Р-4Р (ПАРЛГСН)
Р-4Т (ИКГСН)
Р-4РМ (ПАРЛГСН)
Р-4РМТ (ИКГСН)
Основные технические характеристики
Дальность пуска максимальная, км – 16 (Р-4РМ(Т) - 25)
Максимальная скорость цели, км/ч – 2000 (Р-4РМ(Т) - 2500)
Масса БЧ, кг - 53,5
↓Все технические характеристики
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Р-4 (К-80, «изделие 36», по классификации МО США и НАТОAA-5 Ash, рус. зола, пепел) — советская ракета класса «воздух—воздух» средней дальности.

Разработка КБ М. Бисновата. В середине 1950-х ОКБ-301 С. А. Лавочкина получило техническое задание на разработку дальнего перехватчика — прорабатывалась концепция авиационно-ракетного комплекса, в которой перехватчик теперь рассматривался как составная часть единой системы, состоявшей из самолёта-носителя, ракет класса «воздух-воздух», бортовых радиолокационных средств обнаружения и наведения, а также наземных радиотехнических средств. Однако трудности создания машины и ряд неудач вынудили закрыть программу Ла-250 в 1960 году, далее работы продолжились в ОКБ-156 А. Н. Туполева. 4 июня 1958 года вышло постановление ЦК КПСС и Совмина СССР № 608-293, а вслед за ним — № 1013-482 от 28 августа, о создании авиационно-ракетного комплекса ПВО Ту-28-80. Работы в ОКБ-156 велись под шифром «самолёт 128».

Для этого комплекса и были созданы всеракусные ракеты К-80. 12 декабря 1963 года приказом Министра обороны № 00134 было изменено официальное название комплекса, самолёта-носителя и ракет: комплекс стал называться Ту-128С-4, самолёт — Ту-128, ракетам К-80 дали серийное обозначение Р-4Рполуактивным радарным наведением) и Р-4Тинфракрасным наведением).

Позже появились разновидности Р-4РМ и Р-4ТМ ("модернизированные"), Р-4ТИ, Р-4МР и Р-4МТИ.

Основные тактико-технические характеристики[править | править код]

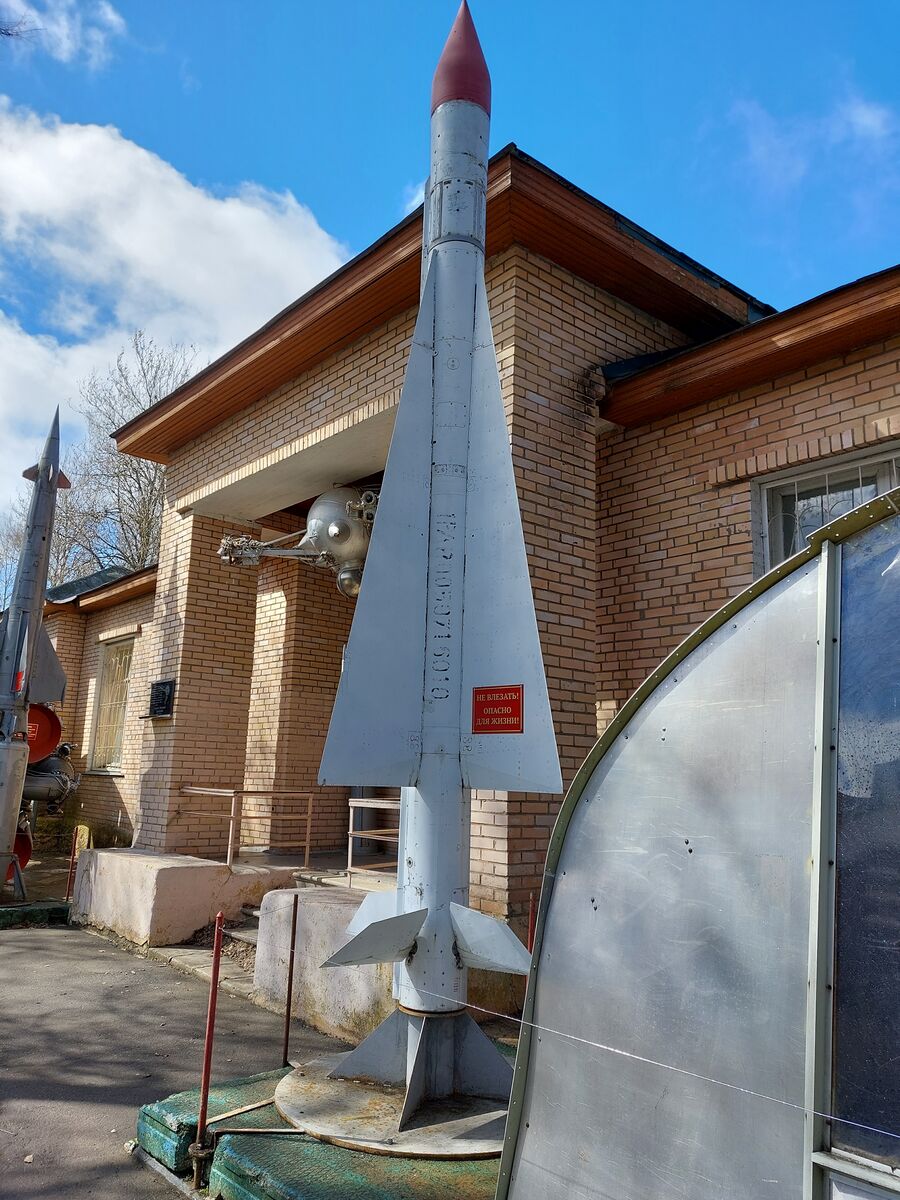

Ракета Р-4Р класса «Воздух воздух»
Основные тактико-технические характеристики ракет Р-4Р(Т) и Р-4РМ(Т) [1]
Р-4Р(Т)
Р-4РМ(Т)
Длина, мм
5530
5530
Диаметр, мм
340
340
Размах крыла/рулей, мм
1550/1320
1227/674
Масса, кг
492,5
512,5
Масса БЧ, кг
53,5
53,5
Дальность пуска максимальная, км
16
25
Дальность пуска минимальная, км
2
2
Время управляемого полёта, с
40
40
Максимальная скорость цели, км/ч
2000
2500
