Р-40

Р-40
по кодификации НАТОAA-6 Acrid

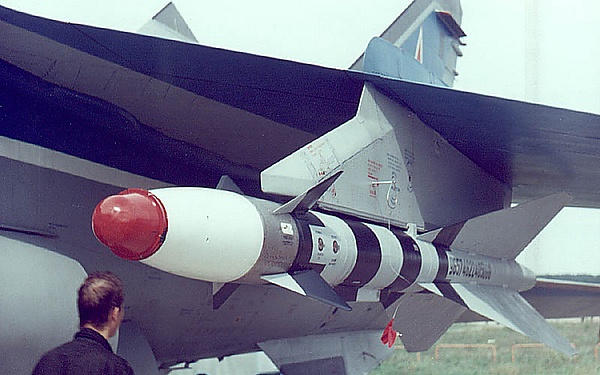

Р-40ТД-1 под крылом МиГ-31, МАКС-1999.
Р-40ТД-1 под крылом МиГ-31, МАКС-1999.
Тип УРВВ средней дальности
Статус эксплуатируется
Разработчик Союз Советских Социалистических Республик/Россия ГосМКБ «Вымпел»
Главный конструктор М. Р. Бисноват
Годы разработки с 1962
Начало испытаний август 1968 - февраль 1970
Принятие на вооружение 12 февраля 1971
Производитель Союз Советских Социалистических Республик Завод им. Артема (Киев)
Основные эксплуатанты Союз Советских Социалистических Республик ВВС СССР
Россия ВВС России
Модификации Р-40Р (ПРЛГСН)
Р-40Т (ИКГСН)
Р-40РД
Р-40ТД
Р-40РД-1
Р-40ТД-1
↓подробнее
Основные технические характеристики
  • дальность пуска: до 36 км (для Р-40Т)
    * скорость полёта: > 5 М
    * боевая часть: осколочно-фугасная, 38 кг
↓Все технические характеристики
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Р-40 (К-40, «изделие 46», по классификации МО США и НАТО — AA-6 Acrid, рус. едкий) — советская ракета класса «воздух—воздух» средней дальности.

История создания[править | править код]

В 1962 году в ОКБ-4 под руководством Матуса Рувимовича Бисновата было начато проектирование ракеты Р-40. Ракета создавалась специально для вооружения истребителя-перехватчика МиГ-25П и предназначена для поражения высотных скоростных и низколетящих воздушных целей — самолётов и крылатых ракет в широком диапазоне применения при наличии огневого и помехового противодействия.

Конструкция[править | править код]

Ракета Р-40 имела высокие энергобаллистические характеристики, обеспечивала скорости полёта с числом Маха > 5, что привело к необходимости впервые использовать титан в качестве материала планера ракеты и решить ряд технических проблем по охлаждению агрегатов и созданию стойкого к кинетическому нагреву обтекателя. В качестве материала обтекателя РГС впервые применён жаростойкий ситалл.

Ракета разрабатывалась с двумя головками самонаведения:

  • с полуактивной радиолокационной импульсной головкой ПАРГ-12 (МНИИ «Агат»)
  • с инфракрасной головкой Т-40А1, разработанной в ЦКБ-589.

Соответственно ракеты получили индексы Р-40Р и Р-40Т (тепловая).

Дальность стрельбы ракетой Р-40Р была первоначально 50 км. Гиперзвуковые (М>5) УР большой дальности Р-40Т (Р-40ТД) с тепловизионной головкой самонаведения и Р-40Р (Р-40РД) с радиолокационной полуактивной системой наведения (максимальная дальность пуска по высотной цели на встречном курсе - 35-60 км).[источник не указан 4415 дней].

Ракета Р-40 создана по аэродинамической схеме «утка». Большая высотность в Р-40 достигалась за счет развитого крыла, ослабляющего влияние синхронных ошибок головки самонаведения, увеличения запаса топлива и разнесенной по длине ракеты боевой части, которая находилась как в середине корпуса, так и в хвосте.

Двигатель ракеты марки П1Д-134 твердотопливный. Вес топлива 118 кг[источник не указан 4415 дней]. Осколочно-фугасная боевая часть весом 35 кг была разработана в ГСКБ-47[источник не указан 4415 дней]. Боевая часть оснащена 2-канальным активным радиолокационным помехозащищённым взрывателем. Радиус эффективного поражения 7 м. Возможно, был вариант со специальной БЧ.

С общей массой в 475 килограмм, Р-40 - самая крупная серийно выпускавшаяся ракета воздух-воздух[источник не указан 4415 дней].

Модификации[править | править код]

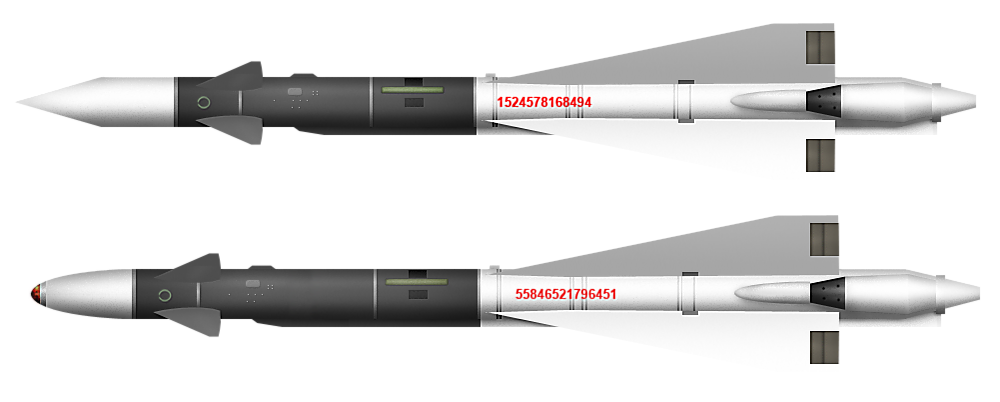

Р-40Р (вверху) и Р-40Т (внизу)
  • Р-40Р — с полуактивной радиолокационной импульсной головкой самонаведения ПАРГ-12 разработки НИИ «Агат»
  • Р-40Т — с тепловой головкой самонаведения Т-40А1 разработки ЦКБ-589
  • Р-40РД — модификация Р-40Р, толчком к созданию которой послужил инцидент с угоном в Японию 6 сентября 1976 года самолёта МиГ-25П лётчиком ВВС СССР В. Беленко. В целях совместимости нового БРЭО МиГ-25ПД, ракета была оснащена ГСН РГС-25, созданной на базе РГС-24 ракеты Р-24. Ракета способна селектировать цели на фоне подстилающей поверхности.
  • Р-40ТД — модификация Р-40Т, созданная одновременно с Р-40РД, с усовершенствованной ГСН 35Т1.
  • Р-40РД-1 — модификация Р-40РД, оснащена комбинированным радиооптическим взрывателем «Бекас» и более мощной БЧ
  • Р-40ТД-1 — модификация Р-40ТД, оснащена комбинированным радиооптическим взрывателем «Бекас» и более мощной БЧ

Боевое применение[править | править код]

В ходе ирано-иракской войны иракские МиГ-25ПД и МиГ-25ПДС с помощью ракет Р-40Р/РД и Р-40Т/ТД сбивали иранские самолёты, в том числе был сбит один перехватчик четвёртого поколения F-14A Tomcat[1]. Лишь в одном случае потребовался запуск двух ракет (Р-40РД и Р-40ТД), для уничтожения самолёта радио-электронной борьбы EC-130E. В ходе войны в Персидском заливе с помощью одной ракеты Р-40РД был сбит новейший американский истребитель четвёртого поколения F-18C. Также в этой войне этими ракетами мог быть сбит истребитель F-15C[2].

Тактико-технические характеристики[править | править код]

  • Полная длина:
    • Для Р-40Р — 6760 мм
    • Для Р-40Т — 6360 мм
  • Диаметр: 300 мм
  • Размах крыла: 1450 мм
  • Масса ракеты:
    • Для Р-40Р — 455 кг
    • Для Р-40Т — 466 кг
  • Дальность до цели:
    • Для Р-40Р — 2-30 км
    • Для Р-40Т — 2-36 км
  • Высота цели:
    • Для Р-40Р — 2500-27000 м
    • Для Р-40Т — 800-30000 м
  • Скорость полёта: > 5 М (5760 км/ч)
  • Боевая часть: осколочно-фугасная
    • Масса БЧ: 38 кг
  • Тип ПУ: АПУ-84-46
  • Носители: Миг-25П, МиГ-31
