Р-23

Р-23
по кодификации НАТО: AA-7 Apex

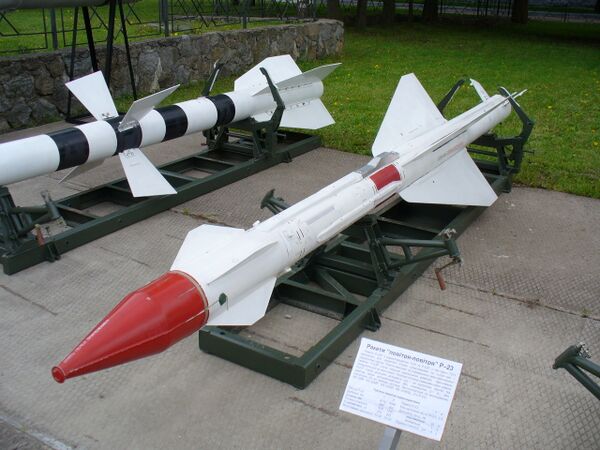

Р-23Р в Военно-историческом музее ВВС Украины
Р-23Р в Военно-историческом музее ВВС Украины
Тип УРВВ средней дальности
Статус эксплуатируется
Разработчик Флаг СССР ГосМКБ «Вымпел»
Главный конструктор А. Л. Ляпин
В. А. Пустовойтов
Производитель Флаг СССР ГосМКБ «Вымпел»
Годы производства 1973 — н/д
Годы эксплуатации с 1974
Основные эксплуатанты  СССР (бывший)
 Россия (бывший)
 Украина (бывший)
Другие эксплуатанты  Сирия
Модификации Р-23Р, Р-23Т
Основные технические характеристики
Максимальная дальность пуска: 35 км (Р-23Р) / 25 км (Р-23Т)
Скорость полёта: 3,5 Маха
Масса боевой части: 25 кг
↓Все технические характеристики
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Р-23 (по классификации МО США и НАТО — AA-7 Apex) — советская (российская) ракета класса «воздух—воздух» средней дальности.

Разработка[править | править код]

Разработка управляемой ракеты класса «воздух-воздух» средней дальности К-23 началась в МКБ «Вымпел» под руководством А. Л. Ляпина и В. А. Пустовойтова в начале 70-х годов для истребителя МиГ-23. При разработке были учтены требования помехозащищённости, селекции цели и повышения манёвренности. Серийное производство началось в 1973 году под обозначением Р-23. Модификация Р-23Р стала первой отечественной ракетой, способной поражать цели на фоне земли.

Боевые возможности[править | править код]

Чувствительность тепловой ГСН ракеты Р-23Т позволяет атаковать цели и на встречных курсах (для захвата цели достаточно слабого кинетического нагрева передних кромок самолёта).

Устройство[править | править код]

Ракета имеет несущее крыло и дестабилизаторы[уточнить] в носовой части. Стабилизацию по крену осуществляет система автоматического управления. На ракете может устанавливаться либо стержневая (23 кг), либо осколочная (26 кг) боевая часть. Для подрыва БЧ используется радиовзрыватель. Применяется с пусковых устройств АПУ-23.

Модификации[править | править код]

На базе Р-23 разработана более совершенная ракета Р-24. В отличие от исходного варианта, эта УРВВ имеет комбинированную систему наведения: от момента пуска с катапультного устройства осуществляется радиокомандное управление ракетой с борта самолета, после сближения на дистанцию захвата цели включается ПАРГСН ракеты. Такой способ наведения ракеты позволил увеличить существенно дальность ее пуска. Р-24 применялась с самолетов МиГ-23МЛ в ходе боев с участием сирийских пилотов против F-15 ВВС Израиля в 1983 г.: сирийские заявки на победы не подтверждались, однако в отличие от войны в Ливане 1982 г., ни один МиГ-23МЛ израильтянами сбит не был.

Зарубежные варианты[править | править код]

Внешние изображения
Изображения модификаций Р-23
A911 — румынская модификация
  • Румыния Лицензионное производство модификации ракеты с инфракрасной головкой самонаведения под индексом A911 было налажено на предприятиях военно-промышленного комплекса Социалистической Республики Румыния в начале 1989 года, экспорт ракет за рубеж осуществлялся государственной компанией «Ромтехника» в структуре Министерства национальной обороны Румынии. Первые серийные образцы экспонировались 2—6 мая 1989 г. на выставке вооружений «Международная оборона, электроника и авионика» (IDEA ’89) в Анкаре. По заявлению румынской стороны, 90% комплектующих изготавливались на месте и только 10% ввозились из СССР[1].

Тактико-технические характеристики[править | править код]

  • Калибр, мм: 200
  • Длина, мм: 4460
  • Размах крыла, мм: 1000
  • Масса, кг:
    • Р-23Р: 222
    • Р-23Т: 215
  • Дальность пуска минимальная, км: 2
  • Дальность пуска максимальная:
    • Р-23Р, км: 35
    • Р-23Т, км: 25
  • Скорость полёта, М: 3,5
  • Боевая часть: ОФ, С
  • Масса боевой части, кг: 25
