Х-38

Х-38  — российская высокоточная авиационная ракета класса «воздух-поверхность» малого радиуса действия. Предназначена для уничтожения широкого круга целей: бронетехники, надводных кораблей и подводных лодок в надводном положении, а также других, как укреплённых, так и легкоуязвимых, одиночных и групповых целей. Принята на вооружение в конце 2012 года.

Разработана корпорацией «Тактическое ракетное вооружение».

Предназначена для вооружения перспективных российских авиационных комплексов 5-го поколения, а также некоторых самолётов 4 поколения[4].

Общие сведения
Х-38

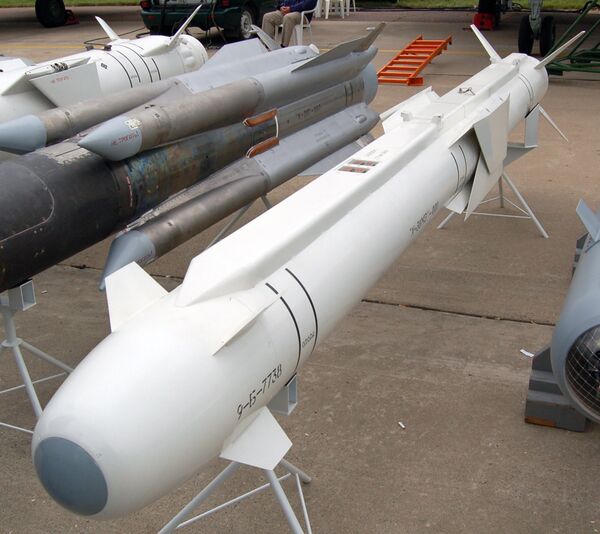

Kh-38 in maks2009.jpg
Основные характеристики
Тип: ракета «воздух-поверхность»
Наведение: Инерциальное + ГСН (ГЛОНАСС / Лазерная / Тепловизионная / Активная радиолокационная)
Разработчик: Флаг России корпорация «Тактическое ракетное вооружение»
Состояние: на вооружении с декабря 2012[1]
Боевые характеристики
Дальность пуска: от 3[2] до 40 км[3]
КВО: ?
Максимальная скорость: 2,2 Маха[2]
Скорости носителя: 15 — 450 м/с[2] (54 — 1620 км/ч)
Высоты носителя: 200 — 12 000 м[2]
Массо-габаритные размеры
Длина: 4,2 м[3]
Диаметр: 0,31 м[3]
Стартовая масса: 520 кг[3]
Масса боевой части: 250 кг[3]
Масса ВВ: в зависимости от типа боевой части
Тип двигателя: двухрежимный РДТТ[2]
Совместимость
Катапультные устройства: АКУ-58
Доступные носители: Су-35[4], МиГ-35[5], ПАК ФА[4], возможно применение с других типов самолётов и вертолётов[3]

История создания

Работа над ракетой была начата в начале 1990-х годов[6]. Впервые ракета была продемонстрирована на МАКС-2007[7].

Конструкция

undefined

Особенностью конструкции ракеты является то, что в зависимости от условий на театре военных действий для поражения различных типов целей ракета может оснащаться не только различными головками самонаведения, но и различными боевыми частями, что существенно расширяет круг возможных для поражения целей.

В случае запуска с вертолётов в кормовой части ракеты устанавливаются стартовые ускорители, обеспечивающие достижение необходимой начальной скорости.

Для снижения ограничений по движению носителя в ракете применён очень широкий угол по пеленгу цели ±80° в горизонтальной плоскости[2], возможно с нашлемным целеуказанием.

По сравнению с ракетами семейств Х-25 и Х-29 у Х-38 существенно увеличены назначенные ресурсы по взлётам/посадкам, налёту под носителем, наработке аппаратуры на отказ[2], срок службы ракеты увеличен до 10 лет[2]

В 2015 году корпорацией «Тактическое ракетное вооружение» на базе ракеты Х-38 были разработаны «ракето-бомбы» «Гром-1» и «Гром-2» (экспортные варианты — «Гром-Э1» и «Гром-Э2»). «Гром-1» — управляемая ракета с мощной боевой частью, общей массой 520 кг. «Гром-2» — планирующая бомба, у которой на месте двигателя располагается еще одна боевая часть весом 165 килограммов при общем весе 598 килограммов.[8]

Модификации

undefined

Ракеты семейства Х-38 являются модульными. В зависимости от предполагаемого типа цели на ракету могут быть установлены различные боевые части и головки самонаведения.

Наведение всех модификаций является комбинированным — на маршевом участке ракета управляется инерциальным способом, а на конечном участке траектории переходит на самонаведение.

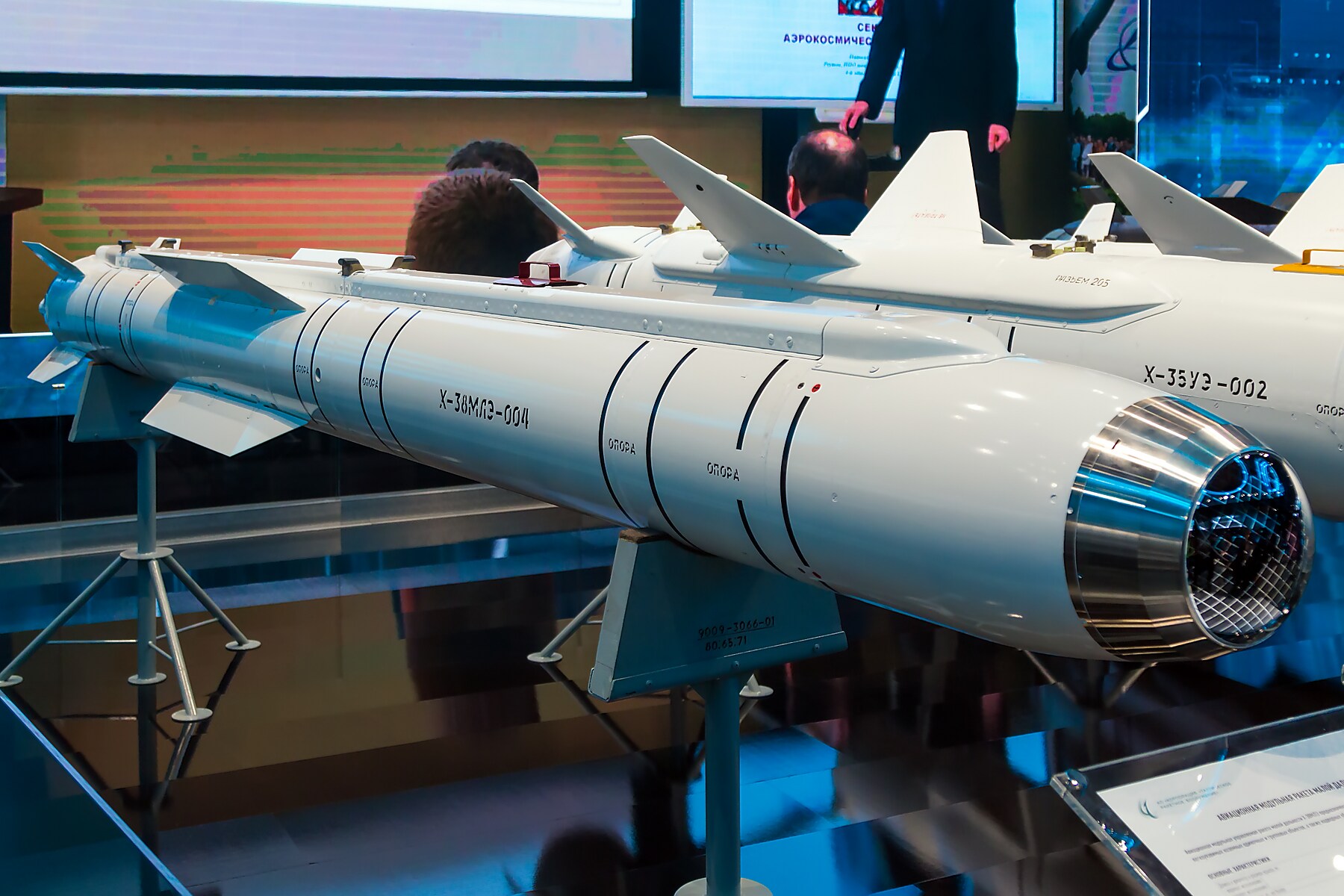

  • Х-38МЛЭ — модификация ракеты с лазерной ГСН[3]
  • Х-38МКЭ — модификация ракеты со спутниковой навигацией ГЛОНАСС[3]
  • Х-38МТЭ — модификация ракеты с тепловизионной ГСН[3]
  • Х-38МАЭ — модификация ракеты с активной радилокационной ГСН[3]

В зависимости от задачи на ракете могут применяться различные боевые части:

undefined
undefined
