С-400

ЗРС С-400 «Триумф»
Пусковая установка 5П85СМ2-01 ЗРС С-400
Пусковая установка 5П85СМ2-01 ЗРС С-400
Тип зенитная ракетная система (ЗРС) большой и средней дальности
Страна  Россия
История службы
Годы эксплуатации 2007 — настоящее время
На вооружении
История производства
Конструктор НПО «Алмаз» им. А. А. Расплетина
Производитель Алмаз-Антей
Годы производства 2007 — настоящее время
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

С-400 «Триумф» — российская зенитная ракетная система[1], включающая в себя передвижную пусковую установку и пункт боевого управления с радиолокационным комплексом[2].

Система отличается повышенной живучестью, имеет большую дальность и высоту поражения воздушных целей[1].

Время развёртывания — 5 минут[2].

По кодификации МО США и НАТО система получила обозначение SA-21 Growler, буквально «Ворчун»[3].

История[править | править код]

Зенитно-ракетная система «Триумф» изготавливается созданным в 2002 году концерном «Алмаз-Антей», находится на вооружении с 2007 года[2].

Головной разработчик — НПО «Алмаз» им. академика А. А. Расплетина. Генеральный конструктор — Александр Леманский[4].

Помимо этого, в разработке проекта также были заняты МКБ «Факел», Новосибирский НИИ измерительных приборов, КБ специального машиностроения (Санкт-Петербург) и некоторые другие[5].

Дальнейшим развитием ЗРС С-400 стало создание ЗРС С-500 «Прометей».

Описание[править | править код]

Зенитная ракетная система (зенитный ракетный комплекс) С-400 является универсальным средством поражения всех типов аэродинамических целей и баллистических ракет[1], в том числе оборудованных системами «стеллс»[6].

Включает в себя наземную мобильную пусковую установку с зенитными управляемыми ракетами 48Н6Е3 (48Н6Е2), 40Н6Е, 9М96Е2, а также средства управления 30К6Е[6].

В процессы боевой работы комплекса входят обнаружение, трассовое сопровождение, распределение целей между зенитными ракетными комплексами (ЗРК), их захват, сопровождение и опознавание, выбор типа ракет, подготовка их к пуску, пуск, захват цели и наведение ракет, оценка результатов стрельбы. Все они автоматизированы[5].

Система способна эффективно работать в условиях радиопротиводействия[1].

В режиме боевого применения системы наведения С-400 с головками активного самонаведения могут применяться в тандеме с самолётом дальнего радиолокационного обнаружения А-50[7]

Важные особенности системы С-400[5]:

  • информационное сопряжение с большим количеством существующих и разрабатываемых источников информации наземного, воздушного и космического базирования;
  • использование базово-модульного принципа построения, позволяющего удовлетворять специфическим требованиям, предъявляемым к системам при их применении в ВВС, ВМФ и Сухопутных войсках;
  • возможность интегрирования в существующие и перспективные системы управления группировками ПВО не только ВВС, но и войсковой ПВО, сил и средств ПВО ВМФ.

Основные ТТХ[править | править код]

ТЗМ 22Т6

Дальность поражения[править | править код]

— для аэродинамических целей[1] — от 2,5 до 380 км (по другим данным до 250[6]),

— для баллистических целей[1] — от 5 до 60 км.

Высота поражения[править | править код]

— аэродинамических целей[1] — от 0,01 до 30 км,

— баллистических целей от[1] — 2 до 25 км.


Скорость движения поражаемых целей[1] — до 4800 м/с.

Число единовременно поражаемых целей/наводимых ракет[1]:

один ЗРК (дивизион) — до 10/20 (по другим данным до 6[6])

ЗРС в полном составе — до 80/160.

Радар раннего обнаружения обеспечивает дальность обнаружения до 600 км.

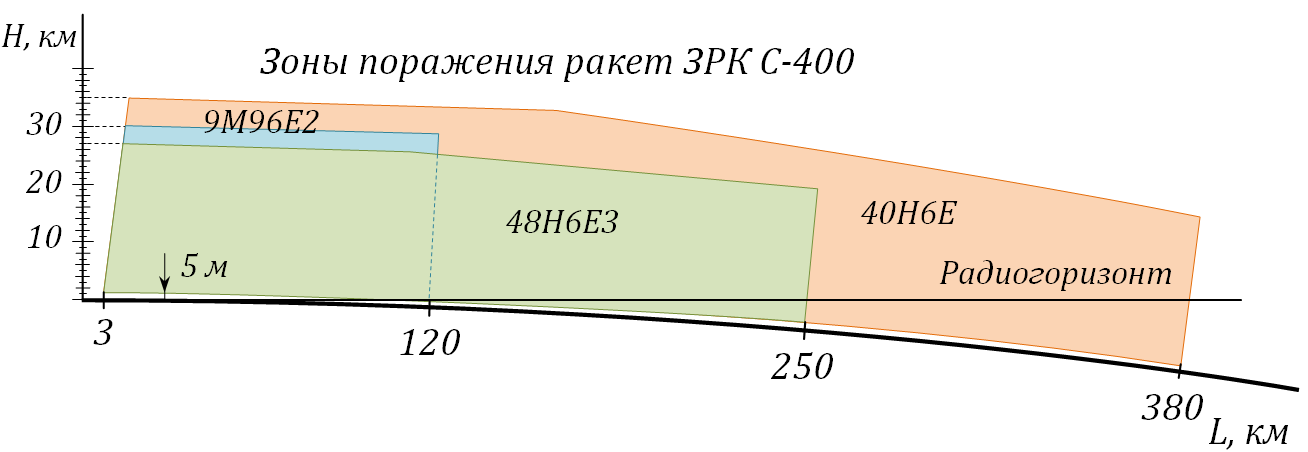

Зоны поражения
Зоны поражения ракет ЗРК С-400

Испытания[править | править код]

Пуски зенитных ракет С-400 1544-го зенитного ракетного полка 2-й дивизии ПВО на полигоне Ашулук. 15 сентября 2020 года
Пуски ракет С-400 1537-го зенитного ракетного полка 51-й дивизии ПВО на полигоне Ашулук в ходе учений «Кавказ-2020». 22 сентября 2020 года

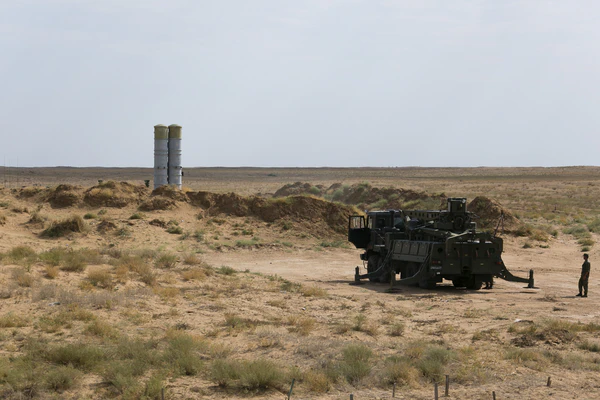

12—13 июля 2007 года на полигоне «Капустин Яр» проводились стрельбы по мишеням. Первая цель сбита на скорости 2800 км/ч, подтверждая способность комплекса перехватывать высокоскоростные цели. Вторая ракета-мишень «Кабан» была обнаружена, а затем сбита на высоте 16 км, подтверждая возможность работы по движущимся на значительной высоте объектам[8].

18 февраля 2011 года в ходе проверки новой техники приняли участие два дивизиона ЗРС С-400 210-го зенитно-ракетного полка, сбита цель на скорости 550 м/с[9].

28 июня 2012 года командующий войсками ПВО-ПРО войск воздушно-космической обороны РФ генерал-майор Андрей Дёмин сообщил, что новая дальняя ракета для зенитных ракетных систем С-400 уже прошла испытания и в скором времени она поступит в войска[10].

Экспортные поставки[править | править код]

Турция[править | править код]

8 апреля 2017 года МИД Турции заявил о соглашении на поставку российских ЗРК С-400[11]. 12 сентября 2017 года было объявлено о подписании контракта на 2,5 млрд долларов на поставку систем Турции[12]. Реализация контракта вызвала резкую критику со стороны американской администрации, Белый дом заявил, что участие Турции в программе самолётов-истребителей F-35 теперь «невозможно». Тем не менее, 25 июля 2019 года было объявлено о завершении передачи первой группы компонентов систем С-400 командованию аэропорта Мюртед (Анкара); развёртывание системы осуществлено в конце 2019 года. 8 июня 2020 года глава секретариата оборонной промышленности республики Исмаил Демир сообщил, что Россия и Турция достигли принципиального соглашения по поставке второго комплекта систем ПВО С-400[13]. В августе 2021 года генеральный директор «Рособоронэкспорта» Александр Михеев анонсировал подписание в 2021 году контракта с Турцией на новую поставку С-400[14].

Китай[править | править код]

О заключении контракта с Китаем официально было объявлено в апреле 2015 года[15], стоимость контракта составляет более 3 млрд долл.[16]; первый полковой комплект был поставлен в январе-мае 2018 года[17][18]. В январе 2019 года было объявлено, что китайские военные завершили программу испытаний С-400[19]. В июле 2019 года в Китай начались поставки второго полкового комплекта С-400[20].

Перспективные (возможные) операторы[править | править код]

  • Флаг Саудовской Аравии Саудовская Аравия — по данным телеканала Al-Arabiya, 5 октября 2017 года, в ходе визита в Москву короля Сальмана бен Абделя Азиза Аль Сауда договорился с Россией о приобретении зенитных ракетных систем С-400[21]. Однако, как сообщило издание Форбс, из-за санкций против России, страна вынуждена была отказаться от покупки ЗРК[22].
  • Флаг Марокко Марокко — в ноябре 2017 года в СМИ появилась информация о проведении переговоров на поставку комплексов С-400 в Марокко[23].
  • Флаг Ирака Ирак — в феврале 2018 года, по сообщению агентства Al Sura, в Россию прибыла делегация министерства обороны Ирака для обсуждения условий покупки системы С-400[24]. Позднее посол Ирака в России Хайдар Хади заявил, что Ирак на данный момент не «изъявляет никакого желания приобрести системы С-400»[25]. В мае 2019 года посол Ирака в Москве Хайдар Мансур Хади заявил: «Что касается ЗРС, иракское правительство приняло решение. Оно хочет закупить С-400»[26].
  •  Иран — Иран несколько раз выражал заинтересованность в покупке комплексов С-400. По данным издания Bloomberg, в 2019 году Россия отказала Ирану в поставке С-400 из-за опасений роста напряжённости в регионе.

На вооружении[править | править код]

Действительные и возможные операторы комплекса С-400

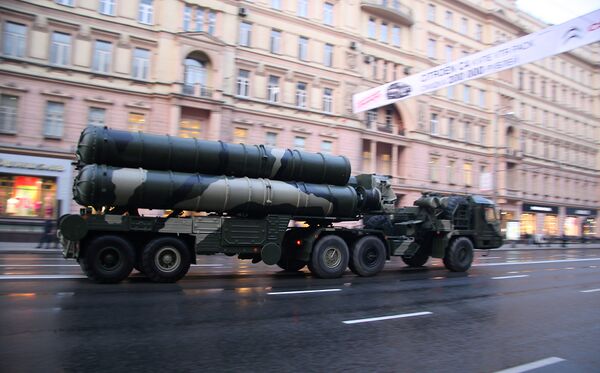

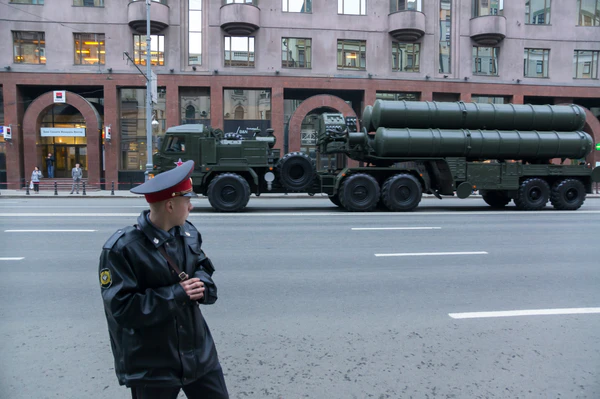

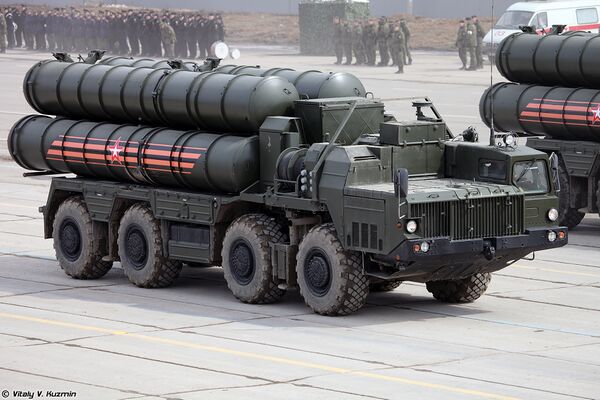

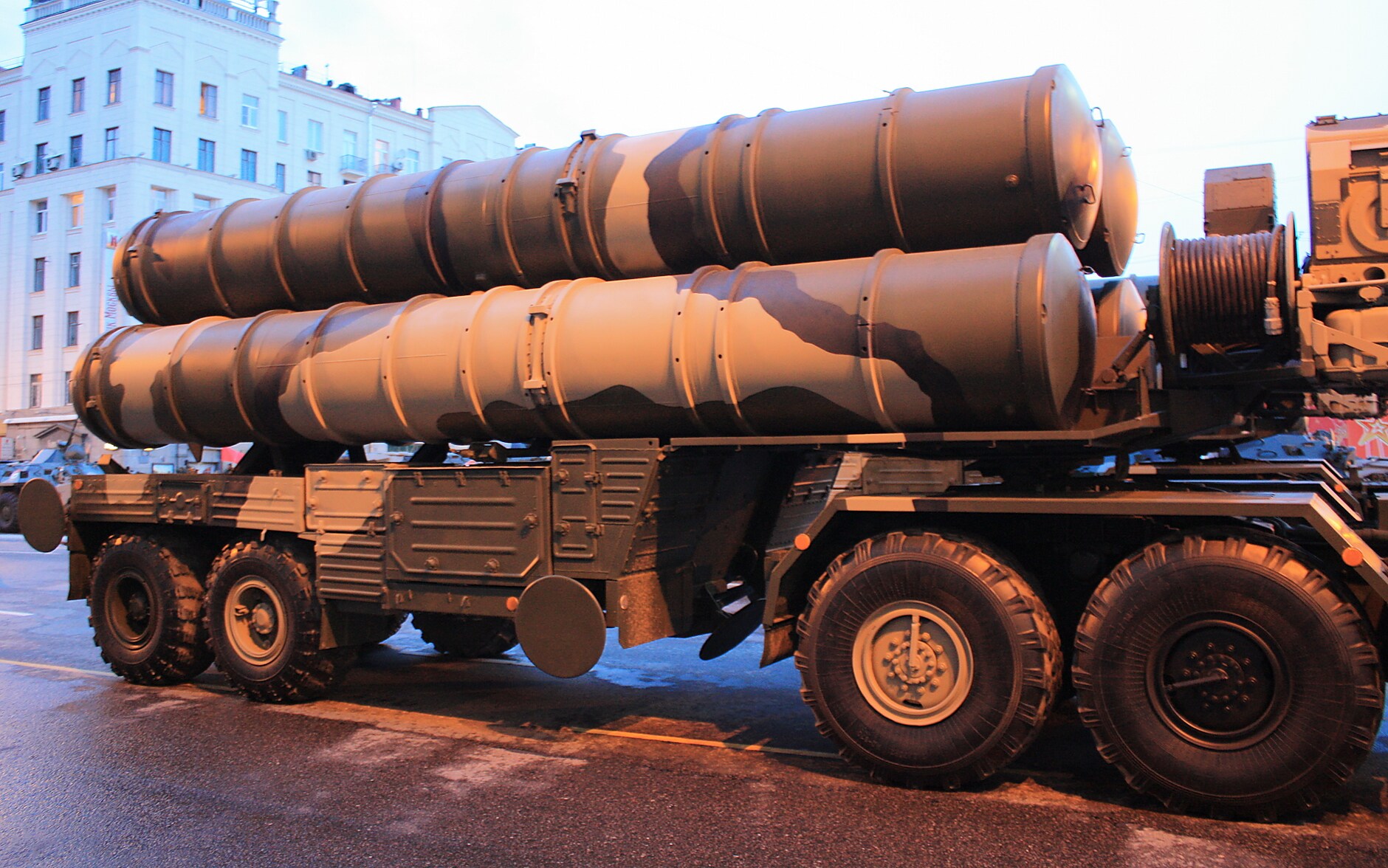

С-400 «Триумф» на репетиции Парада Победы в Москве, ул. Тверская, 26 апреля 2012 года

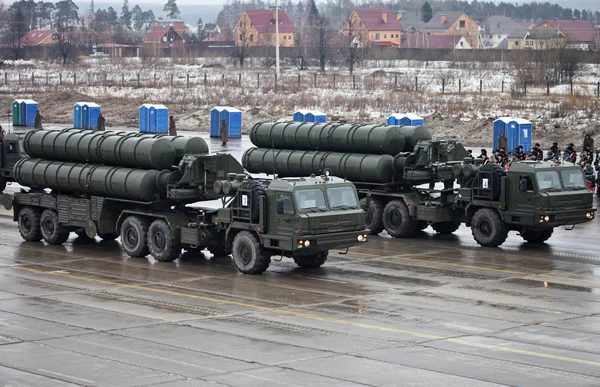

С-400 «Триумф» на репетиции Парада Победы в Алабино, 13 апреля 2012 года

Состав системы[править | править код]

Базовый состав системы 40Р6 (С-400)[править | править код]

  1. Средства управления 30K6E в составе[32]:
    • Пункта боевого управления (ПБУ) 55К6Е на основе Урал-5323 01.
    • Радиолокационного комплекса (РЛК) 91Н6E[32] Панорамный радар с защитой от помех. Монтируется на МЗКТ-7930. Работает в дециметровом диапазоне.
  2. До 6 зенитных ракетных комплексов 98Ж6Е[33]. Максимум 10 целей с наведением на них 20 ракет, каждый в составе:
    • Многофункциональной РЛС (МРЛС) 92Н6Е дальностью 400 км. 100 мишеней[34].
    • До 12 транспортно-пусковых установок (ТПУ) типа 5П85ТЕ2 и/или 5П85СЕ2 на прицепе.
  3. Зенитные ракеты 48Н6Е, 48Н6Е2, 48Н6Е3 существующих ЗРК С-300ПМУ1, −2, а также ракеты 9М96Е и 9М96Е2 и ракета сверхбольшой дальности 40Н6Е[35].
  4. Комплекс средств технического обеспечения системы 30Ц6Е.

Дополнительные РЛС обнаружения низколетящих и стелс-целей[править | править код]

Возможные элементы С-400 (98Ж6E)[36] включают средства борьбы со специализированными целями, такими как стелс-самолёты или низколетящие цели с огибанием рельефа местности, как крылатые ракеты.

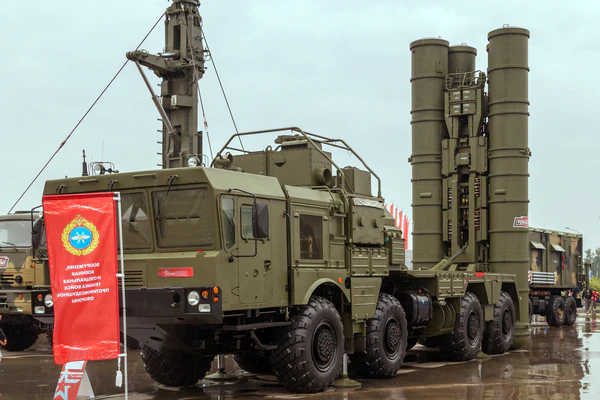

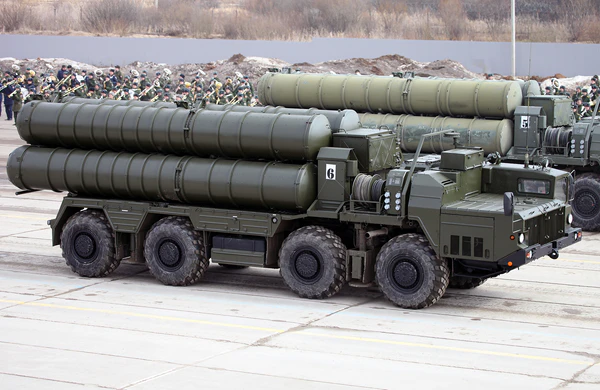

Пусковые установки зенитных ракет комплекса С-400

Всевысотный обнаружитель 96Л6Е[37] — универсальный комплекс (все функции), дальность обнаружения 300 км. 40B6M — вышка для 92Н6Е или 96Л6Е.

Стелс-контейнеры для компонентов С-400[править | править код]

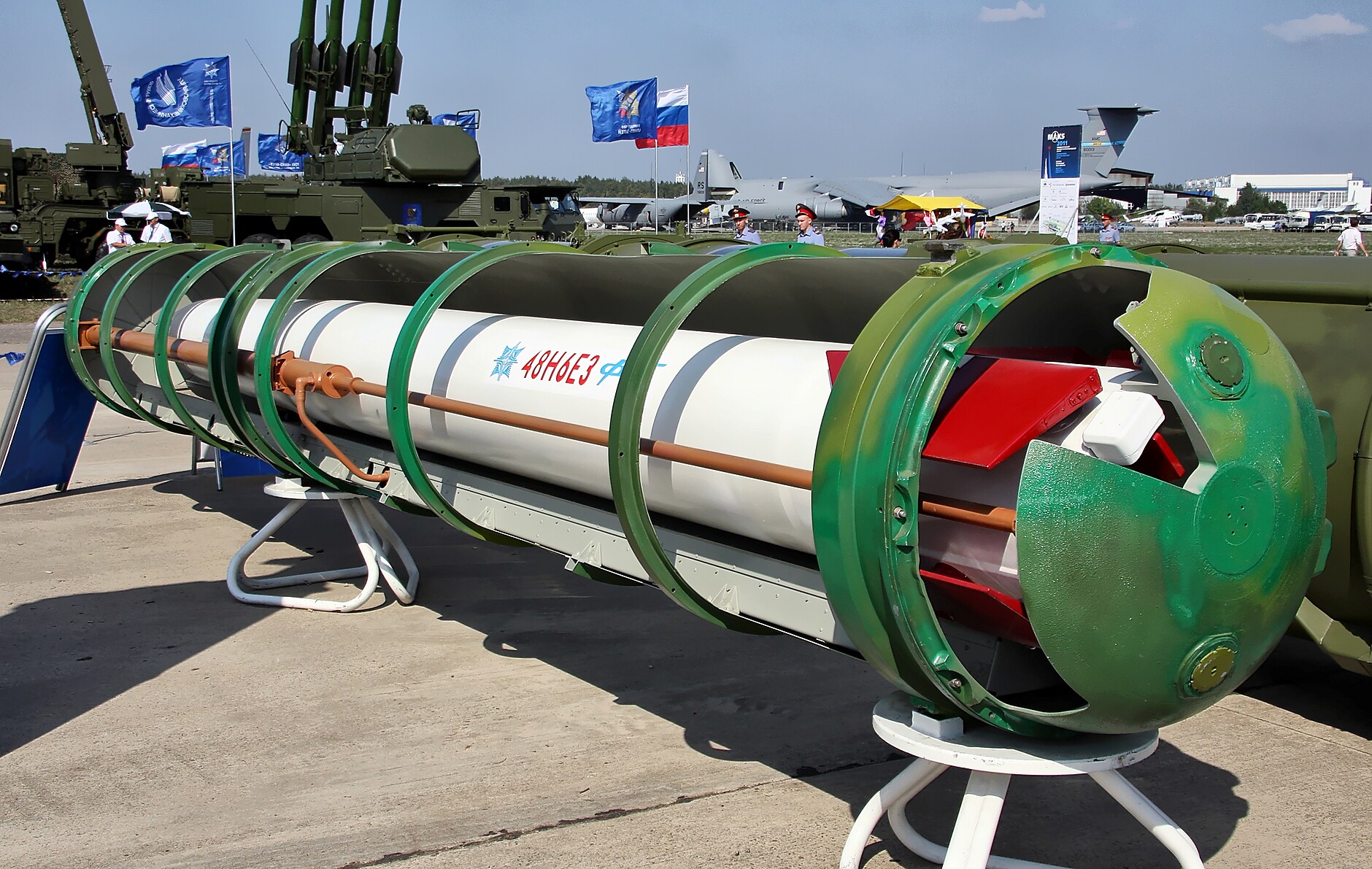

S-400 missile 48N6E3.jpg

МО РФ опубликовало данные, что все компоненты комплекса С-400 будут находиться в специальных малозаметных контейнерах, препятствующих их обнаружению. Из опубликованной части ТТХ контейнеров известно, что акцент сделан на экранировании остаточного электромагнитного излучения от оборудования, что препятствует его обнаружению средствами радиотехнической разведки[38].

Интеграция со средствами радиоэлектронной борьбы[править | править код]

C-400 имеет интеграцию со средствами радиоэлектронной борьбы (РЭБ), предназначенными в первую очередь для разрушения систем навигации и наведения ракет и устройств, предназначенных для атак на систему ПВО. Как правило, необходимый комплекс РЭБ получает команду на включение, когда С-400 по своим радарам определила вид угрозы.

Комплекс «Шиповник-АЭРО» получил репутацию «взломщика дронов»[39][40], так как способен отразить даже рой небольших дронов, атакующих систему ПВО[41].

Системы КБ «Радар» предназначены для защиты РЛС от противорадиолокационных ракет. При обнаружении пусков ракет по РЛС, сама РЛС отключается, и включается находящийся поблизости от РЛС ложный передатчик с такими же характеристиками излучения, как у основной РЛС, что приводит к захвату ГСН противорадиолокационной ракеты «ложной цели». Комплекс также имитирует в инфракрасном диапазоне работающую технику систем ПВО, поэтому позволяет эффективно сбивать с курса ракеты и с инфракрасными ГСН[42].

Средства управления подчинёнными системами и организация эшелонированной ПВО[править | править код]

С-400 может выполнять роль системы управления позиционным районом ПВО, объединяя различные зональные системы ПВО и отдавая им команды на поражение целей, а также используя ракеты от более старых комплексов ПВО для поражения целей. Для развёртывания связи на больших расстояниях используется ретранслятор 15И6МЕ, обеспечивающий связь системы управления 98Ж6Е на расстоянии 30/60/90 км от командного центра 30K6E. Таким образом, С-400 является средством организации и управления эшелонированной ПВО.

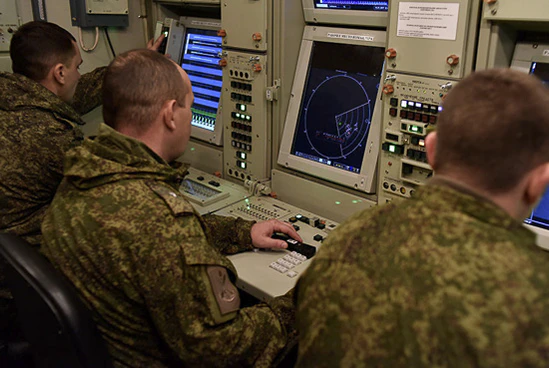

Боевой расчет С-400 «Триумф» за работой

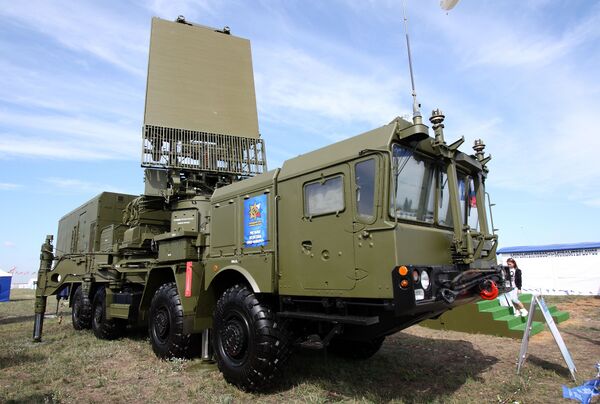

Всевысотный обнаружитель 96Л6Е комплексов С-300/С-400 на шасси МЗКТ-7930

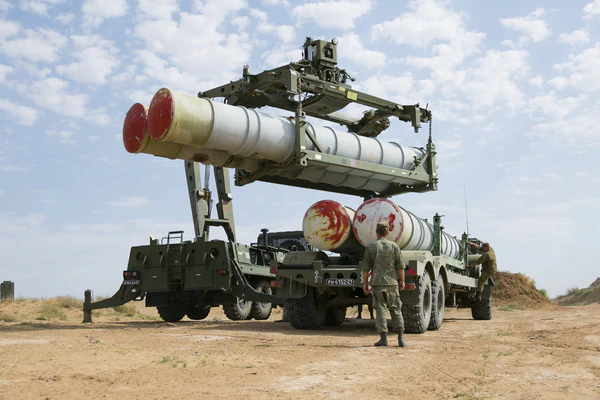

ТЗМ 22Т6

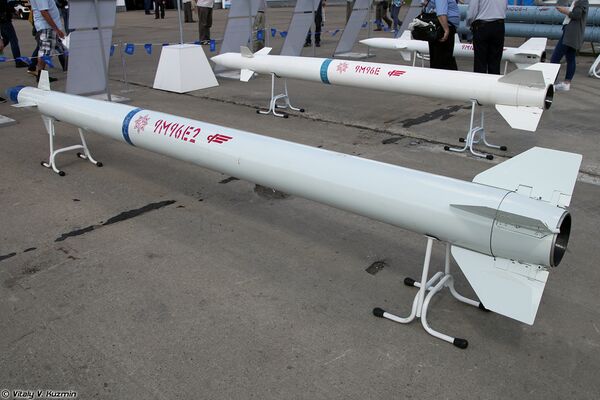

ЗУР 9М96Е2 с увеличенной дальностью пуска

Всевысотный обнаружитель 96Л6Е[править | править код]

Всевысотный обнаружитель 96Л6Е[43]:

  • Максимальная высота обнаружения цели — 100 км.
  • Можно использовать вышку 966AA14.

В радаре 96Л6Е применена многолучевая фазированная антенная решетка[44]. Аппаратный блок может быть размещён на удалении до 100 м.

Подходит для работы в горной местности (устойчив к помехам, возникающим при отражении сигнала от гор). Заменяет низковысотный радар и РЛС кругового обзора/раннего обнаружения. Может выполнять функции КП для батальонов ЗРС С-300[44] или С-400. 96Л6-1[45] из ЗРС С-400 и ЗРС С-500. 96Л6Е2 его экспортный вариант.

Имеет высокие возможности против крылатых ракет и малозаметных целей.

Командный центр ПБУ 55K6E[46][править | править код]

Служит командным центром для всей системы (батальонов и внешних ресурсов, включая пассивные). Максимальное расстояние между командным центром и батальоном 98Ж6Е до 100 км (с использованием ретрансляторов).

Пусковые установки[править | править код]

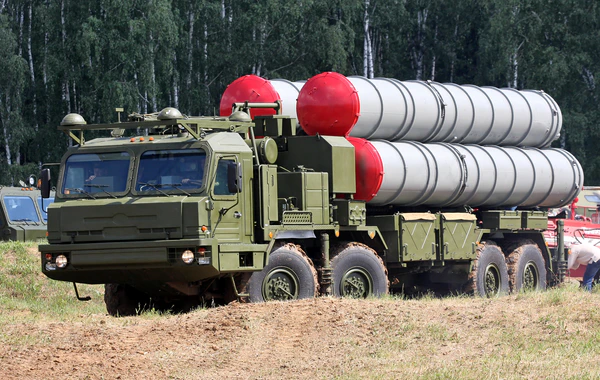

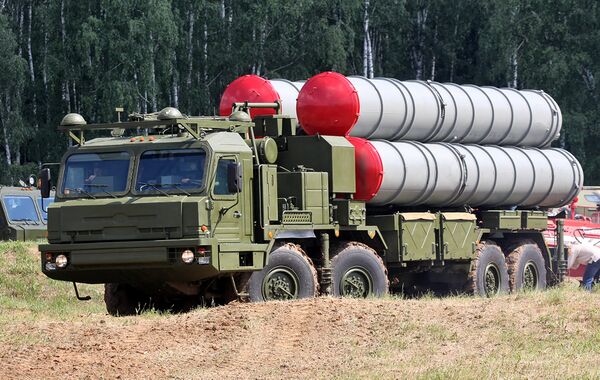

5П85ТЕ2 и / или 5П85СЕ2 на прицепе в сочетании с тягачами БАЗ-64022 или МАЗ-543M[47].

Ракеты[править | править код]

Специальным распоряжением президента РФ раскрыты пять индексов зенитных ракет, которые может запускать ЗРС С-400, — 48Н6Е, 48Н6Е2, 48Н6ЕЗ, 9М96Е2, 40Н6Е[48].

индекс ГРАУ Год Дальность, км Высоты, км Время работы двигателя, c Максимальная скорость, м/c Скорость поражаемых целей, м/с Длина, м Диаметр, мм Масса, кг Масса боевой части, кг Управление
48Н6E / 48Н6 1992 150 12 до 2100 7,5 519 1800—1900 143—145 Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E2 / 48Н6М 1992 200 до 2100 2800 7,5 519 1800—1900 150 Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E3 / 48Н6-2 / 48Н6ДМ ? 250 0,01-27 до 2500 4800 7,5 519 1800—1900 180 Полуактивное радиолокационное самонаведение с радиокоррекцией
9М96Е2 / 9М96М не экспортный 1999 120/1-135 0,005-30/0,005-35 средняя 1000 5,65 240 420 26 Активное радиолокационное самонаведение
9М96Е 40 20 4,75 240 333 26 Активное радиолокационное самонаведение
9М100E[49][50] 0,5-15[49][50] 0,005-8 1000 3,165 200 140 14,5 ИНС, на среднем участке траектории — инерциальное наведение с радиокоррекцией по данным наземной РЛС
40Н6Е 2015 380 0,01-30[51] средняя 1190 7,5 1900 Активное/полуактивное самонаведение[32]

Развёртывание и боевое применение[править | править код]

В России[править | править код]

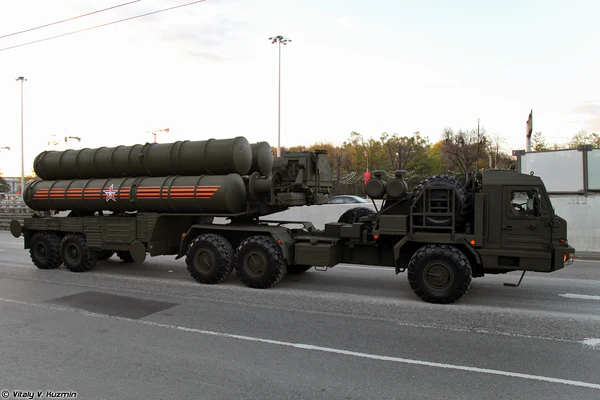

На параде в Москве, 2007 год

Всего начиная с 2012 года российские вооружённые силы получили 16 полковых комплектов ЗРС С-400, сообщил министр обороны России генерал армии Сергей Шойгу в ходе расчётного заседания коллегии МО РФ (данные актуальны на 2020 год)[52].

В июне 2020 года подписан контракт между Министерством обороны РФ и концерном ВКО «Алмаз-Антей» об изготовлении и поставке трёх полковых комплектов зенитной ракетной системы С-400 «Триумф» сроком до конца 2023 года[53].

В Сирии[править | править код]

26 ноября 2015 года, после того как Турция сбила российский самолёт, 1 комплекс С-400 был развёрнут в Сирии на российской авиабазе «Хмеймим» в Латакии и заступила на дежурство. Переброска осуществлялась с помощью военно-транспортных самолётов Ан-124 «Руслан» из состава одного из подмосковных полков[54].

В культуре[править | править код]

Для стендового моделизма и дизайна интерьера изготавливаются модели комплекса С-400 «Триумф» из различных материалов[55][56].
