С-60

Эта статья о зенитно-артиллерийском комплексе; о тракторе см. С-60 «Сталинец».
С-60 в Артиллерийском музее Санкт-Петербурга

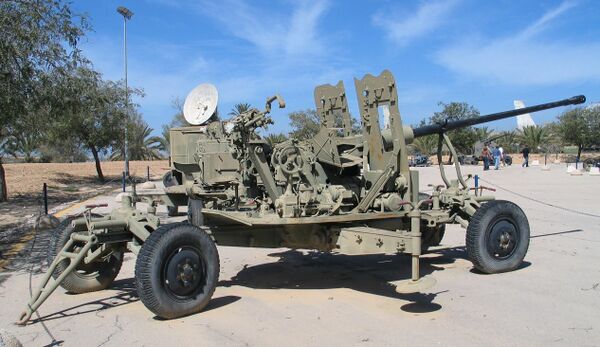

Пушка C-60 в Музее ВВС, авиабаза Хацерим (Hatzerim), Израиль. 2006 год

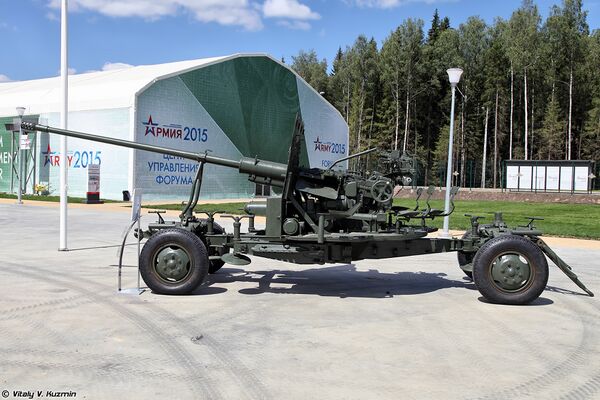

Парк «Патриот».

С-60 — советский комплекс зенитной артиллерии, основанный на использовании высокоэффективных зенитных пушек АЗП-57 калибра 57 мм, созданных в середине 1940-х годов. Широко распространён по всему миру.

Артиллерийское орудие оснащено автоматом, который является независимым функциональным устройством, обеспечивающим автоматическую стрельбу. Особенностью этого автомата является использование кинетической энергии откатных частей для функционирования его механизмов. Эти части непосредственно преобразуют силу давления пороховых газов в энергию движения, обеспечивая эффективную и надёжную работу орудия.

Назначение и боевые свойства

[править | править код]

57-мм зенитное орудие С-60 применяется для атаки на воздушные и бронированные наземные цели. Оно может стрелять по воздушным целям с помощью батареи орудий, которые автоматически управляются прибором управления артиллерийским зенитным огнём (ПУАЗО), или каждое орудие может использовать автоматический зенитный прицел. Благодаря ПУАЗО и радиолокационной станции, огонь из орудий также может быть направлен на ненаблюдаемые воздушные цели[1].

Боеприпасы, используемые для стрельбы из орудий, включают в себя два типа унитарных патронов: осколочные-трассирующие и бронебойно-трассирующие. Осколочные-трассирующие снаряды предназначены в основном для атаки воздушных целей. Они имеют головной ударный взрыватель с высокой чувствительностью и самоуничтожающийся элемент. Трассер позволяет наблюдать за траекторией снаряда. Бронебойно-трассирующие снаряды предназначены для атаки наземных бронированных и воздушных целей[2].

Орудие обладает отличной манёвренностью и способностью быстрого перехода из походного положения в боевое. Оно может быть использовано для защиты войск от воздушных атак противника во время похода. Перезарядка и выстрел производятся автоматически с использованием энергии, накапливающейся при движении орудия в отдаче и передвижении ствола. Орудие позволяет вести автоматический огонь короткими и длинными очередями, а также одиночными выстрелами. Ограничением при стрельбе в различных режимах является нагрев дульной части ствола. Стрельба может быть осуществлена при температуре нагрева до 400–450°С, что соответствует непрерывной очереди из 50–60 выстрелов. Увеличение режима огня достигается с помощью системы охлаждения. Обслуживание орудия осуществляется экипажем из 8 человек, включая 2 подносчика боеприпасов и 1 командира орудия. Минимальный состав при использовании автоматической наводки от ПУАЗО составляет 5 человек[1].

Технические особенности

[править | править код]

С-60 представляет собой систему, способную эффективно бороться как с воздушными, так и наземными целями на большом расстоянии, а также вести заградительный огонь. Основной компонент комплекса — автоматическая пушка АЗП-57, обладающая уникальными характеристиками. Ствол пушки имеет калибр 57 мм и длину 85 калибров, что обеспечивает достаточно высокую начальную скорость снарядов — 1000 м/с. Оснащена нарезной каморой и установленными дульным тормозом и противооткатными устройствами и использует унитарные выстрелы 57х348 мм SR. Снаряды разных типов, такие как осколочные трассирующие, бронебойно-зажигательные и другие, обеспечивают эффективность стрельбы на расстояниях до 6 км и высотах до 5 км[1][3].

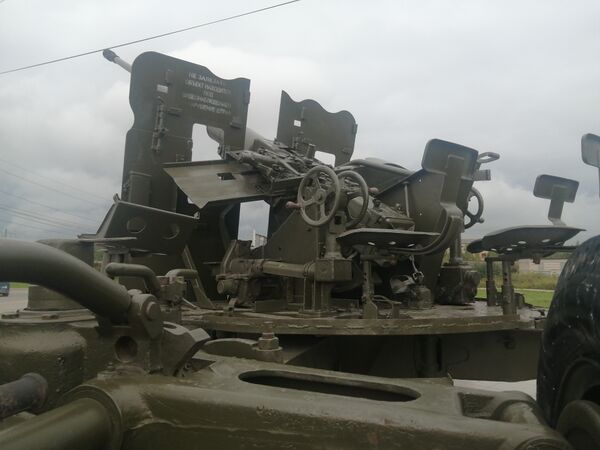

Механизмы наведения орудия

Автоматика пушки, работающая на основе энергии отдачи при выстреле, позволяет достичь технической скорострельности до 120 выстрелов в минуту. Однако для практической стрельбы рекомендуется ограничиться скорострельностью на уровне 70–75 выстрелов в минуту. Наведение орудия производится при помощи ручных или электрических приводов. Комплекс может использовать собственный прицел или принимать данные от внешней станции орудийной наводки, что позволяет нескольким комплексам С-60 одновременно действовать по одной цели. Комплекс включает лафет на колёсном ходу, подвижная часть которого имеет место для двух наводчиков. Позволяя осуществлять круговую наводку по горизонтали при вертикальном угле от –4° до +85°, С-60 обладает широким радиусом поражения. Вес всего комплекса, включая лафет, составляет 4,8 тонны[1][3].

Одним из преимуществ С-60 является возможность установки только верхнего станка лафета с орудием и местами расчёта на грузовую площадку специального автомобиля при создании так называемого «ган-трака». Это позволяет легко перевозить и быстро развертывать комплекс в нужном месте. Получившаяся самоходная артиллерийская установка превосходит по функциональности и мобильности исходный буксируемый комплекс[1][4][5].

Основные тактико-технические характеристики

[править | править код]

Калибр орудия составляет 57 мм, начальная скорость снаряда достигает 1000 м/с. Ствол орудия, включая дульный тормоз, имеет длину 4390 мм. Максимальная горизонтальная дальность стрельбы составляет 12000 м, а максимальная высота полёта снаряда достигает 8800 м. Каждый патрон имеет массу 6,61 кг, а осколочно-трассирующий снаряд весит 2,8 кг. Темп стрельбы орудия составляет от 100 до 120 выстрелов в минуту[3][6].

Угол горизонтальной наводки позволяет орудию вращаться на 360° в любом направлении, а угол вертикальной наводки приближается к пределам от –4 до +87°. Скорость наводки орудия по азимуту вручную составляет 6,5° на оборот для первой скорости и 13° на оборот для второй скорости. Электрический следящий привод позволяет наводке орудия перемещаться со скоростью 0–24° на оборот для рабочей скорости и 30° на оборот для перебросочной скорости[1][6].

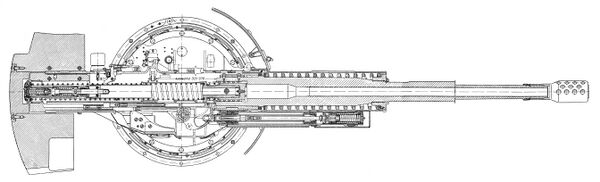

Артиллерийский автомат (правый) 57-мм зенитной автоматической пушки С-60[7]

Наводка по углу возвышения вручную происходит со скоростью 5° на оборот, в то время как наводка с использованием привода ЭСП осуществляется со скоростью 0–15° на оборот для рабочей скорости и 18° на оборот для перебросочной скорости. Масса орудия в боевом положении составляет 4770 кг. Орудие имеет ствол с накатником, масса которого — 330 кг, откатные части имеют массу 380 кг, автомат (качающаяся часть) весит 760 кг, а вращающаяся часть имеет массу 2500 кг. Перевод орудия из походного положения в боевое составляет 1 минуту, не считая забивания сошников и горизонтирования. В свою очередь, перевод из боевого положения в походное занимает 2 минуты[4][6].

История проекта

[править | править код]

Зенитный артиллерийский комплекс С-60 является системой с богатой историей. В 1944 году в НИИ-58 началось разработка новой автоматической зенитной пушки С-60 под руководством В.Г. Грабина. Главной целью этой разработки было заменить устаревшую 37-мм зенитную пушку 61-К, которая как физически, так и морально не соответствовала требованиям современной малокалиберной зенитной артиллерии и являлась неудачной конструкцией[2][6][4].

Комплекс С-60, состоящий из 57-мм автоматической зенитной пушки АЗП-57, включал в себя также систему управления огнём автоматического и полуавтоматического типа. В 1946 году прототип пушки С-60 был подвергнут испытаниям на полигоне Донгуз. Эти испытания выявили множество недостатков, которые требовали серьёзной доработки. Исправленная версия пушки получила улучшенные характеристики, включая более высокую начальную скорость снаряда (1000 м/с вместо 950 м/с), больший темп стрельбы (не менее 100 выстрелов в минуту вместо 60–80) и расширенные пределы дальности и скорости наведения прицела[1][6][4].

В августе–сентябре 1949 года испытательный образец пушки С-60 успешно прошёл государственные испытания на НИЗАП ГАУ. В 1950 году орудие было принято на вооружение под названием «57-мм зенитная автоматическая пушка АЗП-57» и началось массовое производство на заводе №4 в Красноярске. Особенности конструкции пушки включали в себя принудительную досылку патрона в камору и удаление стреляной гильзы за пределы автомата. Эта пушка была первой отечественной полевой зенитной системой, её наведение осуществлялось дистанционно с помощью следящих приводов, работающих от ПУАЗО-6 или ПУАЗО-6-60. Для передачи данных использовалась радиолокационная станция орудийной наводки СОН-9[2][6].

Используя четырехколёсную повозку, С-60 могла эффективно прикрывать тылы войск и пехоту в обороне. Однако она не подходила для противовоздушной обороны танковых и моторизованных войск в наступлении и на марше. Параллельно с этим, существовала морская версия пушки, известная как АК-725[3], которая отличалась принудительным водяным охлаждением с использованием судовой воды. АЗП-57 комплекса использовал векторный полуавтоматический прицел для прицеливания. Руководство огнём пушек в зенитном комплексе осуществлялось несколькими методами: автоматическим, полуавтоматическим и индикаторным[1][6].

Для эффективной работы комплекса С-60 требовалось объединение 6–8 орудий в батарею с привязкой к ПУАЗО или СОН-9. Расчёт пушки состоял из 6–8 человек. С-60 впервые была применена во время Корейской войны. В начале использования были выявлены некоторые конструктивные недостатки, после устранения которых пушка успешно применялась во всех локальных конфликтах[2]. В 1955 году в НИИ-58 был разработан проект 100-мм автоматической пушки С-106А и колесной повозки С-113 для неё, однако работы над ними были прекращены вследствие сокращения в области зенитной артиллерии по директиве Н.С. Хрущёва[6][4].

Модификации

[править | править код]
  • Морская артиллерийская установка (МАУ) АК-725 основана на пушке AZP-57 и принята на вооружение в 1958 году[2][8].
  • Зенитная самоходная установка ЗСУ-57-2[9], оборудованная двумя пушками AZP-57 и известная также под индексом С-68[2].
  • В рамках проекта по модернизации ПТ-76[10] существовала возможность внедрения новой башни, оснащённой АУ220М — универсальным необитаемым боевым модулем.
  • 2С38 — зенитная пушечная установка на шасси БМП-3[2].

Боевое применение

[править | править код]

В период Корейской войны, в 1950–1953 годах, С-60 впервые применили в боевых действиях. Произошедшие в этот период изменения в орудии существенно повысили его надёжность и точность. Позднее оно было экспортировано во многие страны мира, включая страны Варшавского договора, Вьетнам, Кубу, а также Африку и Ближний Восток. С-60 активно использовался во время военных конфликтов во Вьетнаме, Корее, Египте, Сирии, Ираке, Иране, Израиле, Палестине, а также в ходе войны в Персидском заливе в 1990–1991 годах. В Китае выпустили копию С-60 под названием «Тип 59» с незначительными изменениями. Китай и Венгрия также разработали собственные варианты снарядов для С-60. В Советской армии С-60 использовался последним 990-м зенитным артиллерийским полком 201-й мотострелковой дивизии во время Афганской войны. Зенитные батареи осуществляли защиту аэропорта в городе Кундуз[11].

На вооружении

[править | править код]

На сегодняшний день С-60 находится в состоянии консервации в России, другие страны используют пушку по мере необходимости[4]. С 2023 года вооруженные силы Украины[12] начали активно применять автоматические пушки АЗП-57, установленные на грузовиках, для эффективной поддержки пехоты во время боевых действий. Эта практика также нашла своё применение и в Российской армии[1][4][13].

Несмотря на продолжительный период эксплуатации, АЗП-57 до сих пор демонстрирует высокие характеристики. В сравнении с распространёнными 30-мм системами, устанавливаемыми на различных типах бронетехники, 57-мм пушка превосходит их по основным огневым характеристикам. С её помощью можно поразить живую силу и незащищённые цели на расстоянии до 5–6 км. Она также эффективно противостоит бронетехнике на большом диапазоне дальностей. Снаряды разных типов, которые используются с пушкой на расстоянии 1 км, способны пробивать броню толщиной не менее 95–100 мм. С такими характеристиками она может нанести поражение любой современной иностранной бронетехнике[4].


Современные и бывшие эксплуатанты С-60

Современные операторы[править | править код]

  • Ангола Ангола — некоторое количество С-60, по состоянию на 2023 год[14]
  • Бангладеш Бангладеш — 34 Тип-59 (С-60), по состоянию на 2023 год[15]
  • Болгария Болгария — некоторое количество С-60, по состоянию на 2023 год[16]
  • Гвинея Гвинея — 12 Тип-59 (С-60), по состоянию на 2023 год[17]
  • Гвинея-Бисау Гвинея-Бисау — 10 С-60, по состоянию на 2023 год[18]
  • Египет Египет — 800 С-60 (200 армии и 600 войсках ПВО), по состоянию на 2023 год[19]
  • Замбия Замбия — 30 С-60, по состоянию на 2023 год[20]
  • Индонезия Индонезия — 200 С-60, по состоянию на 2023 год[21]
  • Ирак Ирак — некоторое количество С-60, по состоянию на 2023 год[22]
  • Иран Иран — 200 С-60, по состоянию на 2023 год[23]
  • Камбоджа Камбоджа — некоторое количество С-60, по состоянию на 2023 год[24]
  • Киргизия Киргизия — 24 С-60, по состоянию на 2023 год[25]
  • Китай Китай — некоторое количество Тип-59/PG-59 (С-60), по состоянию на 2023 год[26]
  • Корейская Народно-Демократическая Республика КНДР — некоторое количество С-60, по состоянию на 2023 год[27]
  • Республика Конго Конго — некоторое количество С-60, по состоянию на 2023 год[28]
  • Куба Куба — некоторое количество С-60, по состоянию на 2023 год[29]
  • Лаос Лаос — некоторое количество С-60, по состоянию на 2023 год[30]
  • Мавритания Мавритания — 12 С-60, по состоянию на 2023 год[31]
  • Мозамбик Мозамбик — 60 С-60 (30 единиц на хранении), по состоянию на 2023 год[32]
  • Молдавия Молдавия — 11 С-60, по состоянию на 2023 год[33]
  • Монголия Монголия — некоторое количество С-60, по состоянию на 2023 год[34]
  • Намибия Намибия — некоторое количество С-60, по состоянию на 2023 год[35]
  • Пакистан Пакистан — 144 Тип-59 (С-60), по состоянию на 2023 год[36]
  • Россия Россия — некоторое количество, по состоянию на 2023 год[37]
  • Румыния Румыния — некоторое количество С-60, по состоянию на 2023 год[38]
  • Сирия Сирия — некоторое количество С-60, в том числе установленные на шасси ЗРК «Куб», по состоянию на 2023 год[39]
  • Судан Судан — некоторое количество С-60, по состоянию на 2023 год[40]
  • Таиланд Таиланд — 6 Тип-59 (С-60), и более 18 в неисправном состоянии, по состоянию на 2023 год[41]
  • Туркменистан Туркмения — 22 С-60, по состоянию на 2023 год[42]
  • Украина Украина — некоторое количество С-60, по состоянию на 2023 год[43]
  • Эфиопия Эфиопия — некоторое количество С-60, по состоянию на 2023 год[44]

Бывшие операторы[править | править код]

Места, в которых можно увидеть орудие

[править | править код]

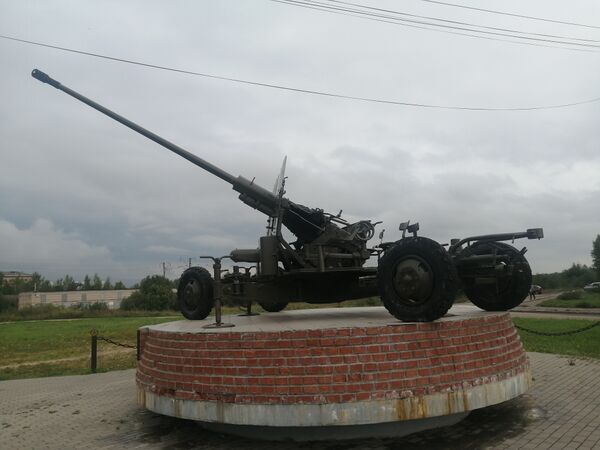

г. Сокол Вологодской области
