ЗПУ-2

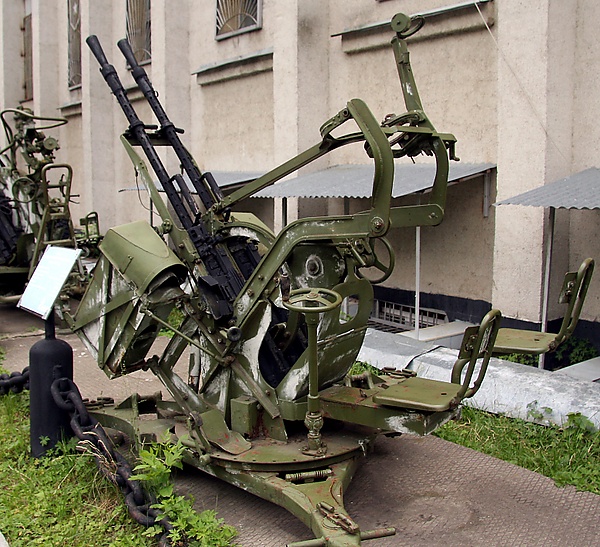

14,5-мм спаренная зенитная пулемётная установка Владимирова и Маркова (ЗПУ-2) — советская спаренная зенитная пулемётная установка, разработанная на Инструментальном заводе № 2 (г. Ковров) под руководством С. В. Владимирова и Г. П. Маркова в конце 1940-х годов.

Установка состоит из двух крупнокалиберных пулемётов Владимирова (КПВ), смонтированных на общей платформе, и предназначена для борьбы с воздушными целями (самолёты, вертолёты) на дальностях до 1500 м, а также с легкобронированной наземной техникой (бронетранспортёры, бронеавтомобили) и живой силой противника на дальностях до 2000 м[1].

Общие сведения
14,5-мм спаренная зенитная пулемётная установка Владимирова и Маркова (ЗПУ-2)
Тип Буксируемая зенитная установка
Страна  СССР
История службы
Годы эксплуатации с 1949
На вооружении  СССР  Марокко  Ливия  Алжир и др.
Войны и конфликты Война в Персидском заливе
История производства
Конструктор Завод №2
Разработан с 1944 по 1949
Производитель Завод №525
Годы производства с 1944
Всего выпущено более 370
Варианты ЗПУ-2, Type-58
Характеристики
Масса, кг 1000 (в походном)
Основное вооружение 2 × КПВ
Длина, мм 3710
Длина ствола, мм 1346
Ширина, мм 1900
Высота, мм 1925
Экипаж (расчёт), чел. 6
Патрон 14,5×114 мм
Калибр, мм 14,5
Принципы работы короткий ход ствола, поворотный затвор
Скорострельность,
выстрелов/мин		 1100—1200
Начальная скорость
пули, м/с		 990—1000
Прицельная дальность, м 2000 (по наземным целям)
Максимальная
дальность, м		 1500 (по воздушным целям)
Вид боепитания пулемётная лента на 150 патронов
Прицел коллиматорный К10-Т, оптический ПУ

История создания оружия

Опыт Великой Отечественной войны показал необходимость в мобильном и мощном зенитном средстве для борьбы с низколетящей штурмовой авиацией противника. Существовавшие крупнокалиберные пулемёты ДШК калибра 12,7 мм не всегда обеспечивали достаточную плотность огня и пробивную способность для поражения скоростных воздушных целей и легкобронированной техники. Требовалась пулемётная установка с более высоким темпом стрельбы и большей мощностью боеприпаса. Разработка нового 14,5-мм патрона в 1938 году и создание на его основе противотанковых ружей ПТРД и ПТРС создали предпосылки для создания пулемёта, который бы использовал этот мощный боеприпас[2].

Разработка ЗПУ-2

Разработка спаренной зенитной пулемётной установки началась на конкурсной основе на Инструментальном заводе № 2 (г. Ковров). В ноябре 1944 года был изготовлен первый образец конструкции С. В. Владимирова и Г. П. Маркова. При создании лафета конструкторы частично использовали схему немецкой зенитки 2 cm Flak 38[3].

В 1945 году образец прошёл сравнительные испытания с конкурирующей установкой конструкции Ф. В. Токарева. По результатам испытаний лучшей была признана конструкция С. В. Владимирова и Г. П. Маркова. После устранения выявленных недостатков и доработок, в 1948 году опытный образец успешно прошёл полигонные и войсковые испытания. В 1949 году ЗПУ-2 была официально принята на вооружение Советской Армии. Серийное производство было развёрнуто на Заводе № 525[4].

Крупнокалиберный пулемёт КПВ, использованный в установке, был разработан С. В. Владимировым в 1944 году и принят на вооружение в 1949 году. Пулемёт удачно сочетает в себе скорострельность (до 600 выстр./мин) и бронебойную мощь противотанкового ружья и был предназначен для борьбы с легкобронированными целями, огневыми средствами и живой силой противника. При этом в спаренной установке ЗПУ-2 суммарный темп стрельбы достигает 1100—1200 выстр./мин[5].

Конструкция оружия

ЗПУ-2 состоит из[1]:

  • двух пулемётов КПВ (один с левым, другой с правым питанием)[6];
  • установки (несущей платформы);
  • колёсного хода;
  • прицельных приспособлений.

Пулемёт КПВ

Пулемёт КПВ является основой установки, он имеет следующие основные части[6][1]:

  • ствол с кожухом ствольной коробки;
  • затворную группу;
  • возвратно-боевой механизм;
  • крышку ствольной коробки;
  • приёмник (механизм подачи ленты);
  • спусковой механизм;
  • затыльник;
  • систему предохранителей.

Ствол с кожухом и ствольная коробка

Ствол КПВ — быстросменный, что критически важно для поддержания интенсивного огня. Его ключевая особенность — насадная муфта на казённой части. Внутри муфты выполнены боевые упоры и кольцевые пазы[6][1].

Запирание канала ствола происходит не в ствольной коробке, а непосредственно сцеплением боевой личинки затвора с муфтой ствола. Это разгружает ствольную коробку от давления пороховых газов при выстреле, позволяя сделать её более лёгкой и технологичной. Кожух ствола, имеющий продольные отверстия, защищает стрелка от ожогов и способствует воздушному охлаждению.

Затвор

Затвор состоит из двух частей: массивного остова (затворной рамы) и поворотной боевой личинки. В остове жёстко закреплён ударник, что повышает надёжность системы по сравнению с отдельными пружинными ударниками[6][1].

Основой автоматики является ускоритель копирного типа. При откате сцепленных ствола и затвора ускоритель управляет поворотом боевой личинки, отпирая и запирая канал ствола, а также придаёт остову затвора дополнительную скорость.

Возвратно-боевой механизм

Мощный возвратно-боевой механизм (возвратно-боевая пружина) размещён внутри остова затвора, что защищает её от загрязнения. Для смягчения удара затвора в крайнем заднем положении в затыльнике смонтирован буфер затвора[6][1].

Спусковой механизм

Спусковой механизм обеспечивает ведение только непрерывного (автоматического) огня. Шептало, выполненное в виде камертона, удерживает затворную раму на боевом взводе. Для дистанционного управления в танковом варианте КПВТ используется электроспуск[1].

Приёмник

В приёмнике размещён механизм подачи ленты ползункового типа, который приводится в движение от затвора. Он обеспечивает надёжную подачу патронов из металлической ленты. Важной особенностью КПВ является возможность двусторонней подачи ленты (справа или слева)[1].

Крышка ствольной коробки

Крышка ствольной коробки закрывает доступ к механизмам и связана с несколькими предохранителями. Например, один из них предотвращает закрывание крышки при несовмещении гребня затвора с пазом движка подачи[1].

Затыльник

Затыльник — это задняя часть ствольной коробки. В нём смонтирован буфер затвора, а также он служит упором для возвратно-боевой пружины[1].

Система предохранителей

Пулемёт имеет развитую систему предохранителей для обеспечения безопасности[1]:

  • предохранитель, исключающий запирание затвора при неправильном присоединении ствола;
  • предохранитель, предотвращающий выстрел, если ствол не соединён со ствольной коробкой;
  • предохранитель, не допускающий подачу ленты при неизвлечении патрона из звена;
  • предохранитель, исключающий закрывание крышки ствольной коробки при не совмещении гребня остова затвора с пазом движка.

Также имеется рукоятка перезаряжания — служит для отведения затвора назад вручную.

Установка

Установка является опорой (несущей платформой) для пулемётов и обеспечивает их наводку в горизонтальной и вертикальной плоскостях. Состоит из[1]:

  • основания;
  • платформы;
  • вертлюга;
  • люльки;
  • механизмов наводки;
  • спускового механизма установки;
  • отрывного механизма;
  • механизма перезаряжания;
  • коробкодержателя.

Основание

Основание является опорной частью установки. Состоит из[1]:

  • Рамы — треугольная штампованная конструкция. Имеет две проушины для присоединения к колёсному ходу, два гнезда с резиновыми подушками для амортизации, стрелу с сошником для соединения с колёсным ходом, три цилиндра для домкратов.
  • Домкратов — служат для горизонтирования установки в боевом положении. Каждый домкрат состоит из наружного стакана, внутреннего стакана с опорной тарелью, ходового винта, упорного шарикоподшипника и маховика с рукоятками.
  • Погона — служит основанием вращающейся части установки. Расположен на раме и состоит из нижнего неподвижного кольца, верхнего неподвижного кольца (большой шестерни), подвижного кольца и подшипниковых шариков.

Платформа

Платформа служит для поворота вертлюга в горизонтальной плоскости. Представляет собой стальной диск с круглым окном в середине. Имеет обод для сальника, вырез для тормоза вертлюга, вкладыш тормоза, люки для поворотного механизма и стопора, опоры для ног наводчика[1].

Вертлюг

Вертлюг вместе с платформой и подвижным кольцом погона служит для поворота люльки с пулемётами при горизонтальной наводке. Представляет собой сварную конструкцию из диска и двух станин. Имеет ограничитель поворота люльки, кронштейны для крепления коробкодержателей, цапфы для оси качания люльки[1].

Люлька

Люлька служит для крепления пулемётов на установке и для придания им углов возвышения и склонения. Состоит из[1]:

  • Рамы — имеет основание с окнами для задних креплений пулемётов и отвода гильз, боковые стенки с продольными пазами и втулками для оси качания.
  • Опоры ствола — служит для направления отката и наката пулемёта при стрельбе. Имеет намётку, ручку с пружинной защёлкой и основание для крепления к люльке.
  • Переднего крепления — служит для крепления и направления отката и наката пулемёта. Состоит из хомута, амортизаторов (для торможения отката и наката) и механизма бокового перемещения пулемёта.
  • Заднего крепления — служит опорой пулемёта и механизмом вертикального перемещения пулемёта на люльке при выверке. Состоит из подъёмника, маточной гайки, маховичка и защёлки.

Механизмы наводки

Механизмы наводки состоит из[1]:

  • Поворотного механизма — служит для горизонтальной наводки пулемётов. Состоит из верхнего валика с маховиком и конической шестернёй, колонки с валом, гибкого шарнира и цилиндрической шестерни, находящейся в зацеплении с зубчатым венцом погона.
  • Подъёмного механизма — служит для придания пулемётам углов возвышения и склонения. Состоит из корпуса, вала, малой и большой цилиндрических шестерён, и роликовых подшипников. Большая шестерня находится в зацеплении с зубчатым сектором люльки.
  • Уравновешивающего механизма — служит для уравновешивания люльки с пулемётами при любых углах возвышения или склонения и для уменьшения усилия на рукоятке подъёмного механизма. Состоит из спиральной пружины, расположенной в полости большой цилиндрической шестерни.

Спусковой механизм установки

Спусковой механизм установки — служит для производства и прекращения стрельбы. Состоит из педали с валиком, спускового валика, тросовой передачи, направляющей трубки, двуплечего рычага, спусковой тяги, толкателей, пружин толкателей, гнетков и спусковых рычагов. Приводится в действие нажатием ступни правой ноги наводчика на педаль[1].

Отрывной механизм

Отрывной механизм — служит для ускорения возвращения шептал спусковых механизмов пулемётов в исходное положение при прекращении стрельбы. Состоит из двуплечего рычага, пружины, составной тяги, корпуса, храпового сектора, кулачков, защёлки и собачки[1].

Механизм перезаряжания

Механизм перезаряжания — служит для постановки затвора на боевой взвод. На установке имеется два одинаковых механизма, расположенных с обеих сторон. Состоит из кронштейна, рычага с рукояткой, троса, стержня с ползуном, трубки, толкателя и пружины[1].

Коробкодержатель

Коробкодержатель — служит для помещения патронной коробки. Каждый коробкодержатель состоит из корпуса, тяги, лотка, храпового механизма и крышки. Лента из патронной коробки направляется зубчаткой с храповым колесом, что предотвращает обратное перемещение ленты и её перекашивание[1].

Колёсный ход

Колёсный ход — служит для перевозки установки. При переводе в боевое положение отделяется. Состоит из трубчатой дуги, двух колёс, двух рессор, двух щитков с кронштейнами, откидной подставки, шворневой лапы, двух крюков дуги, двух поручней и двух рукояток. Шины колёс наполнены губчатой резиной[1].

Прицельные приспособления

Прицельные приспособления состоят из[1]:

Ракурсный зенитный прицел

Ракурсный зенитный прицел — предназначен для стрельбы по воздушным целям. Состоит из[1]:

  • Прицельная часть — служит для выработки координат упреждённой точки. Состоит из основания прицела, курсового кольца, кольца упреждений, оси коллиматора с поводком и коллиматора.
  • Коллиматор К10-Т — является основным элементом прицела. Имеет фокусное расстояние объектива 60,9 мм, световой диаметр объектива 40 мм, цену малого деления сетки 10 тысячных, большого — 20 тысячных. Сетка состоит из двух линий, образующих перекрестие, и двух упредительных колец. Коллиматор состоит из корпуса, объектива, сетки, зеркала, отражателя, светофильтра и защитного кожуха. Принцип действия — коллиматорная сетка проецируется в бесконечность, что позволяет наводчику совмещать перекрестие с целью, не фокусируя зрение на прицеле.
  • Визирная часть служит для непрерывного наблюдения за целью. Состоит из основания курсового визира, кольца курсового визира с нитями, трубчатого валика и наклонного валика.
  • Механизм ввода входных данных служит для введения упреждения. Состоит из валика упреждений, ползуна, каретки, рейки, трубки и барабанчика упреждений.
  • Электрическая подсветка служит для освещения сетки коллиматора в ночное время. Состоит из аккумуляторной батареи, реостата, провода с розеткой и патрона с лампочкой.

Оптический прицел ПУ

Оптический прицел ПУ предназначен для стрельбы по наземным целям. Представляет собой оптическую телескопическую систему с оборачивающими линзами. Имеет увеличение 3,5х, поле зрения 4°30', диаметр выходного зрачка 6 мм. Состоит из корпуса, объектива, оборачивающей системы, механизма установки углов прицеливания и боковых поправок, окуляра. Перекрестие прицела имеет три волоска — два горизонтальных и один вертикальный (пенёк). Механизм позволяет вводить поправки на дальность (шкала от 0 до 20, цена деления — 100 м) и боковые поправки (отклонения в пределах ±10 тысячных)[1].

Боеприпасы для оружия

Установка использует мощные 14,5×114-мм патроны, разработанные в 1938 году. Этот боеприпас является одним из самых мощных серийных пулемётных патронов в мире — дульная энергия КПВ составляет около 31 000 Дж (для сравнения, у 12,7-мм пулемёта Browning M2HB этот показатель равен примерно 17 000 Дж). Основные типы пуль, применяемых в ЗПУ-2 представлены в таблице[3][6][1][7].

Тип пули Обозначение Характеристика
Бронебойно-зажигательная Б-32 Стальной сердечник, зажигательный состав. Головная часть пули окрашена в чёрный цвет с красным пояском.
Бронебойно-зажигательная (с металлокерамическим сердечником) БС-41 Повышенное пробивное действие за счёт сердечника из карбида вольфрама. Окраска — чёрная головная часть и красный корпус пули.
Бронебойно-зажигательно-трассирующая БЗТ Позволяет корректировать огонь по трассёру. Головная часть окрашена в фиолетовый цвет с красным пояском.
Зажигательная ЗП Предназначена для поджога горючих материалов. Головная часть окрашена в красный цвет.

Бронепробиваемость 14,5-мм пуль составляет по нормали 20 мм гомогенной брони с дистанции 800 метров (для Б-32) и 21,2 мм (для БС-41). С дистанции 100 метров бронепробитие БС-41 достигает 40 мм, а на дальности 500 метров — 32 мм.

Тактико-технические характеристики

Основные тактико-технические характеристики ЗПУ-2 представлены в таблице[1][3][2][7].

Параметр Значение
Калибр 14,5 мм
Вес в походном положении (с двумя пулемётами, колёсным ходом и 300 патронами) ~1000 кг
Вес в боевом положении (с двумя пулемётами и 300 патронами) ~650 кг
Вес в боевом положении (с двумя пулемётами, без патронов) ~590 кг
Масса тела пулемёта КПВ около 52,5 кг
Вес ствола с надульником 19,7 кг
Вес неснаряжённой ленты (на 150 патронов) 5 кг
Длина в походном положении 3710 мм
Ширина в походном положении 1900 мм
Высота в походном положении 1925 мм
Длина в боевом положении 2870 мм
Ширина в боевом положении 1280 мм
Высота в боевом положении 1510 мм
Длина пулемёта 2000 мм
Длина ствола без надульника 1350 мм
Ёмкость ленты 150 патронов для установки;

для одиночного КПВ — 50 патронов.

Техническая скорострельность (из двух стволов) 1100—1200 выстр./мин
Боевая скорострельность до 300 выстр./мин
Начальная скорость пули 990—1000 м/с
Прицельная дальность по наземным целям 2000 м
Эффективная дальность стрельбы по воздушным целям 1500 м
Угол горизонтального обстрела 360°
Угол вертикального обстрела от −1° до +90°
Скорость наводки по горизонтали (при 2 оборотах маховика/сек) 48°/сек
Скорость наводки по вертикали 31,5°/сек
Расчёт 6 человек (командир отделения, наводчик, прицельный, правый и левый заряжающие, подносчик патронов)

Сравнение с известными зарубежными образцами

Результаты сравнения ЗПУ-2 с известными зарубежными образцами представлены в таблице[7][3][2][1].

Параметр ЗПУ-2 (СССР) ZU-23-2 (СССР) M2 Browning (США) M45 Quadmount (США)
Калибр, мм 14,5 23 12,7 12,7
Число стволов 2 2 1 4
Скорострельность, выстр./мин 1100—1200 2000 450—600 1800—2400
Эффективная дальность по воздушным целям, м 2000 2500 1500 1500
Начальная скорость пули/снаряда, м/с 990—1000 980 890 890
Энергия пули, Дж ~31 000 ~80 000 (снаряд) ~17 000 ~17 000
Вес в боевом положении, кг ~650 ~950 ~58 (станок) ~1100

В сравнении с американским 12,7-мм пулемётом Browning M2, ЗПУ-2 имеет значительно более мощный боеприпас, что обеспечивает лучшую бронепробиваемость и большую дальность эффективной стрельбы. Однако это достигается ценой большего веса установки. В отличие от более позднего ЗУ-23-2, ЗПУ-2 имеет меньший калибр, но также является эффективным средством ПВО на малых высотах и более лёгкой установкой.

Модификации

Модификации ЗПУ-2[7][3][2][1]:

  • ЗПУ-2 обр. 1949 г. — базовый вариант.
  • ЗУ-2 обр. 1954 г. (УЗПУ-2) — облегчённый в полтора раза вариант для воздушно-десантных войск, созданный на основе ЗПУ-2.
  • Type-58 — китайская копия ЗУ-2 обр. 1954 г., производившаяся по лицензии. Отдельные пулемёты КПВ в китайском варианте обозначаются как Type 56.
  • PKM-2 — польская копия ЗПУ-2.

Оценка оружия

ЗПУ-2 считается надёжным и эффективным средством противовоздушной обороны на малых высотах[7][3][2][1].

К её преимуществам относят:

  • мощный боеприпас с высокой бронепробиваемостью и поражающим действием;
  • высокую скорострельность и плотность огня за счёт спаренной установки;
  • простоту конструкции и эксплуатации, надёжность в различных условиях;
  • возможность эффективного применения как по воздушным, так и по наземным целям;
  • возможность транспортировки на короткие расстояния силами расчёта.

Основные недостатки:

  • буксируемое шасси ограничивает мобильность по сравнению с самоходными установками;
  • отсутствие автоматических систем наведения на ранних модификациях требует высокой квалификации расчёта;
  • большой вес установки (около 1 тонны) затрудняет её оперативное развёртывание и смену позиции.

Боевое применение и эксплуатация

ЗПУ-2 активно использовалась советскими войсками и армиями стран-союзников во многих вооружённых конфликтах второй половины XX — начала XXI века[7][3][2]:

  • Война в Корее (1950—1953) — ЗПУ-2 применялась китайскими и северокорейскими войсками против авиации ООН, показав себя опасным средством ПВО.
  • Война во Вьетнаме (1964—1975) — широко использовалась северовьетнамскими войсками, считалась опасным противником для американской авиации.
  • Арабо-израильские войны — применялась арабскими армиями.
  • Война в Персидском заливе (1990—1991) — применялась иракскими войсками против авиации многонациональных сил[8].
  • Конфликты на постсоветском пространстве — установка использовалась в ходе вооружённых конфликтов на постсоветском пространстве (в том числе на востоке Украины), в Сирии и других горячих точках.
  • Войны и конфликты в Африке — активно применялась вооружёнными силами многих африканских государств.

ЗПУ-2 также устанавливалась на некоторые образцы бронетранспортёров (БТР-40, БТР-152, БТР-50) и бронемашин.

Страны-эксплуатанты

Страны-эксплуатанты[9]:

  • СССР / Россия — основной производитель и эксплуатант.

Место и роль в истории оружия

ЗПУ-2 стала важным этапом в развитии советского зенитного вооружения, заложив основу для семейства высокоэффективных крупнокалиберных пулемётных установок. Она продемонстрировала необходимость создания специализированных средств ПВО для поражения низколетящих целей и легкобронированной техники[2].

undefined

Принципы, заложенные в её конструкции (спаренная установка мощных пулемётов на поворотной платформе, буксируемое шасси), нашли развитие в последующих образцах, включая четырёхствольную ЗПУ-4 и более поздние зенитные установки ЗУ-23-2. Крупнокалиберный пулемёт КПВ остаётся на вооружении многих стран и используется в бронетранспортёрах БТР-60, БТР-70, БТР-80, БТР-82 и БРДМ-2, что подтверждает актуальность заложенных в нём решений[7][3].

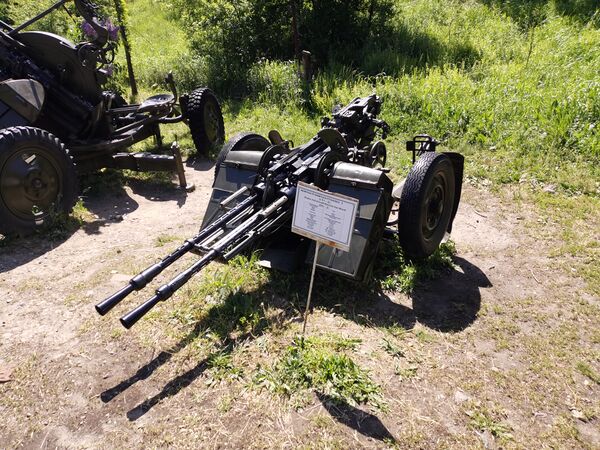

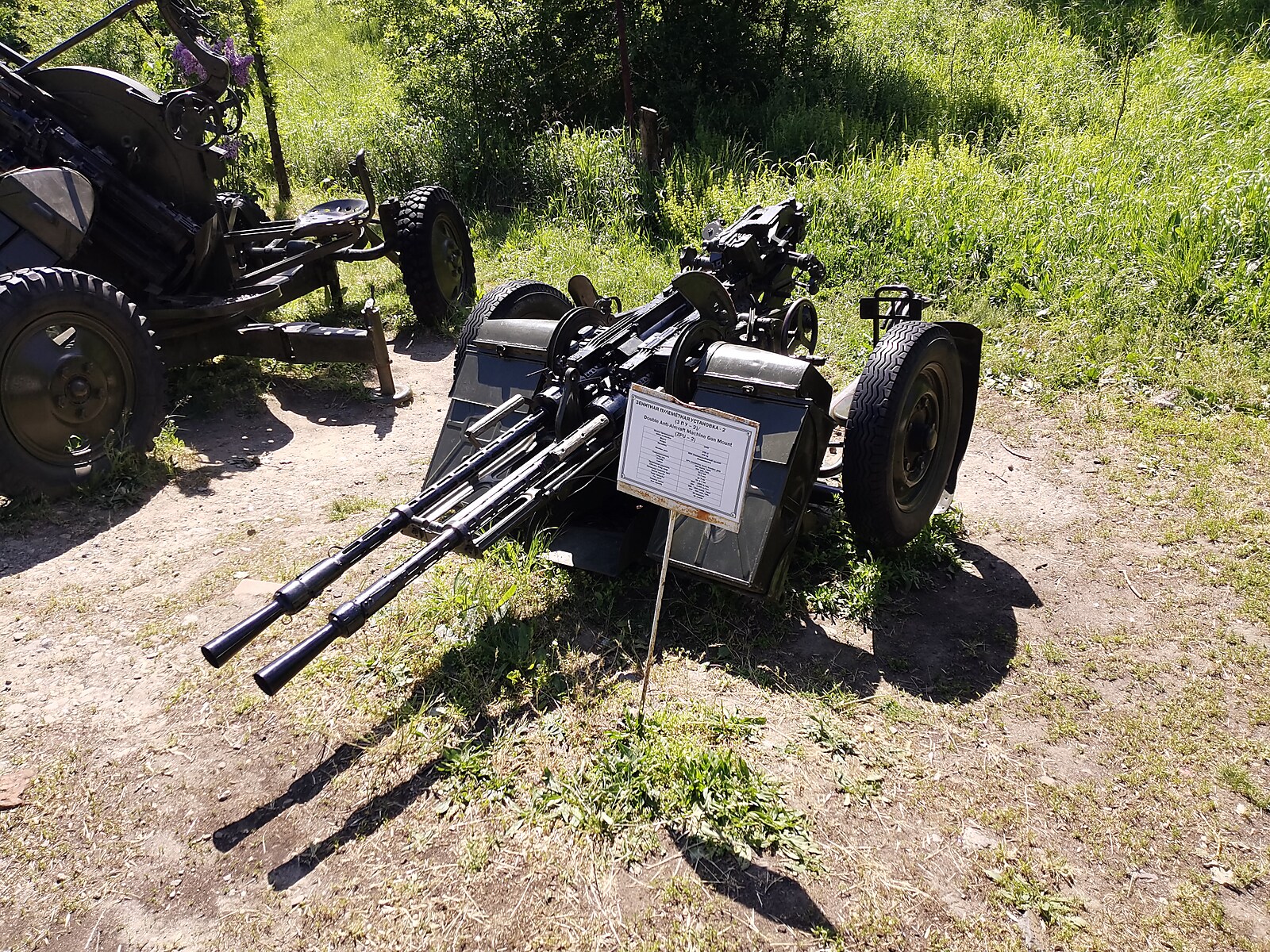

Образцы ЗПУ-2 сохранились во многих военных музеях мира:
