Редут (зенитный ракетный комплекс)


9К96 «Редут» (также «Полимент-Редут») — зенитный ракетный комплекс морского базирования, использующий установки вертикального пуска и предназначенный для кораблей классов эсминец, фрегат, корвет. Устанавливается на кораблях ВМФ России с начала XXI века.

Что важно знать
«Редут»
Тип Зенитный ракетный комплекс
Страна  Россия
История службы
На вооружении  Россия
История производства
Конструктор ЦКБ «Алмаз»
Характеристики
Снаряд зенитная управляемая ракета
Максимальная
дальность, м		 150 км

История

В 1990-х годах Центральное конструкторское бюро «Алмаз» начало работу над новым ЗРК С-400 «Триумф», который предназначался для замены в войсках ПВО различных модификаций ЗРК С-300. Новый комплекс должен был использовать все модификации ракет, применявшиеся в С-300, а также ракеты 9М96 и 9М96М, специально созданные для нового комплекса МКБ «Факел». Новые ракеты обладали следующими особенностями[1]:

  • боевая часть с управляемым полем поражения;
  • режим сверхманёвренности;
  • активное радиолокационное самонаведение на конечном участке полёта.

На базе 9М96 был создан новый наземный комплекс ПВО С-350 «Витязь», а на основе последнего — корабельный ЗРК «Полимент/Редут» с теми же типами ракет[1].

Информация о новом ЗРК впервые появилась после закладки в 1997 году сторожевого корабля «Новик» проекта 12441[2]. В носовой части надстройки перед ходовым мостиком предполагалось установить 4 модуля установки вертикального пуска по 8 ракет в каждой[3]. Однако принятие на вооружение комплекса С-400 затянулось до 2007 года, «Новик» остался без системы ПВО и не был достроен (предполагается перестроить в учебный корабль до 2015 года)[1].

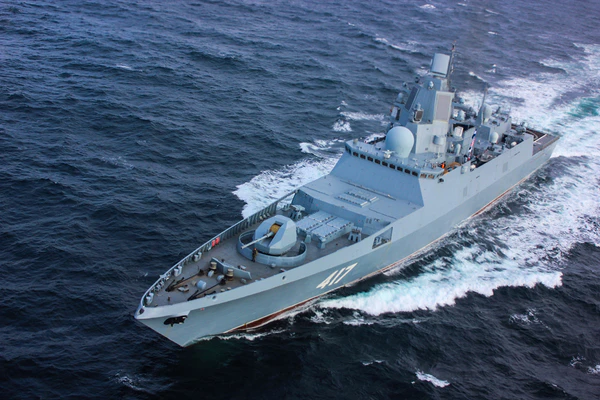

ЗРК «Редут» планировалось также установить на новые корветы проекта 20380, однако из-за неготовности ракеты головной корабль «Стерегущий» вошёл в строй с ракетно-артиллерийским комплексом «Кортик», а ЗРК «Редут» устанавливается на последующих кораблях серии (проекты 20380, 20385). Этот же ЗРК с бо́льшим количеством модулей УВП устанавливается на новых фрегатах проекта 22350[1].

8 февраля 2019 года главнокомандующий Военно-морским флотом России адмирал Владимир Королёв заявил об завершении государственных испытаний зенитного ракетного комплекса «Полимент/Редут»[4]. Принятие ЗРК на вооружение запланировано на первую половину 2019 года[5].

Конструкция

В состав ЗРК входит РЛС «Полимент» с 4 фазированными решётками. Максимальное количество одновременно обстреливаемых целей — 16 (по 4 на каждую ФАР)[2].

Ракеты размещаются в установках вертикального пуска, состоящих из модулей по 4 или 8 ячеек каждый. В ячейке располагается один транспортно-пусковой контейнер с ракетой большой или средней дальности 9М96Е, 9М96Е2(-1), или 4 ракеты (меньшего диаметра) малой дальности 9М100.

При пуске ракеты используется «холодный» старт: зарядом сжатого воздуха ракета выбрасывается из вертикально расположенного транспортно-пускового контейнера на высоту 30 м, разворачиваясь в сторону цели с помощью газодинамической системы. Благодаря этому значительно сокращается минимальная дальность перехвата. Газодинамическая система также обеспечивает ракете режим сверхманёвренности и способна за 0,025 с увеличить перегрузку ракеты на 20 g[6].

Для ракет 9М96Е, 9М96Е2 на маршевом участке траектории используется инерционно-командное наведение, на конечном участке — активное радиолокационное самонаведение[2][7]. Ракета 9М100 малой дальности оснащена инфракрасной головкой самонаведения. Захват цели осуществляется сразу после пуска ракеты.

По данным натурных испытаний и компьютерного моделирования, ракеты 9М96Е и 9М96Е2 с вероятностью 70 % обеспечивают прямое попадание в головную часть тактической ракеты, в остальных 30 % случаев отклонение не превышает нескольких метров[6]. Вероятность попадания в самолёт составляет 80 %, в вертолёт — 90 %.

Боевая часть массой 24 кг за счёт многоточечного инициирования имеет управляемое поле поражения[6].

Тактико-технические характеристики (для ракет в экспортном исполнении)

Для сравнения приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)

Характеристика проект
1997 г.		 48Н6Е 9М96Е2 9M96E2-1 9М96Е 9М100 9М100E[8]
Количество ракет в ячейке УВП 1 1 1 1 4
Количество ступеней 1 1 1 1 1 1
Двигатель РДТТ РДТТ РДТТ РДТТ РДТТ РДТТ РДТТ
Максимальная дальность стрельбы, км 70 150 120 150 50 10 15
Минимальная дальность стрельбы, км 5[9] 1[6] 2,5 1[6] 0,5
Максимальная высота цели, км 27[9] 30[6] 30 20[6] 8
Минимальная высота цели, м 10[9] 5[6] 5 5[6] 5
Масса ракеты, кг 1800[9] 420[6] 598 330[6] 140
Масса боевой части, кг 145[9] 24[6] 24 24[6] 14,5
Длина ракеты, м 7,50[9] 5.35 5,6 4,75[10] 2,50[10] 3,17
Диаметр корпуса, мм 519[9] 240[11] 240 240[10] 125[10] 200
Размах крыльев, мм 1134[9] 480[10] 536
Скорость ракеты, м/c 3000 2100[11] 900[10]
Максимальная скорость цели, м/с 2800[9] 4800 4800 1000 1000

Носители

Эксплуатация

  • По сообщениям от 2.6.2014[12][13] и от 19.9.2014[14], во время выходов в море экипаж корвета «Сообразительный» проекта 20380 Балтийского флота выполнял задачу по отражению ракетного удара условного противника. В качестве мишени оба раза использовалась крылатая ракета, запущенная с ракетного катера «Р-257» (проекта 12411-Т «Молния»). Стрельбу по мишени экипаж корвета выполнял из ЗРК морского базирования «Редут». Запущенная с корвета «Сообразительный» ракета оба раза успешно поражала назначенную цель. Стрельба оба раза проводилась в условиях сложной помеховой обстановки с применением условным противником средств РЭП.
  • По сообщению от 11.6.2014, на морском полигоне Балтийского флота экипаж корвета «Сообразительный» проекта 20380 впервые провёл тактическое учение с поражением надводной цели зенитной ракетой. Стрельба по морскому щиту, имитирующему корабль условного противника, выполнялась с использованием ЗРК морского базирования «Редут». Запущенная с корвета ракета на заданной дистанции успешно поразила назначенную морскую цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением условным противником средств РЭП[15].
  • По сообщению от 25.08.2016, в ходе тактических учений корвет «Сообразительный», используя зенитный ракетный комплекс «Редут», уничтожил мишень, имитирующую противокорабельную ракету. Об этом сообщает пресс-релиз Западного военного округа. Ракета-мишень была запущена с малого ракетного корабля «Гейзер». Как отмечается в сообщении, стрельбы проводились в сложной помеховой обстановке с использованием условным противником средств радиоэлектронной борьбы[16].
