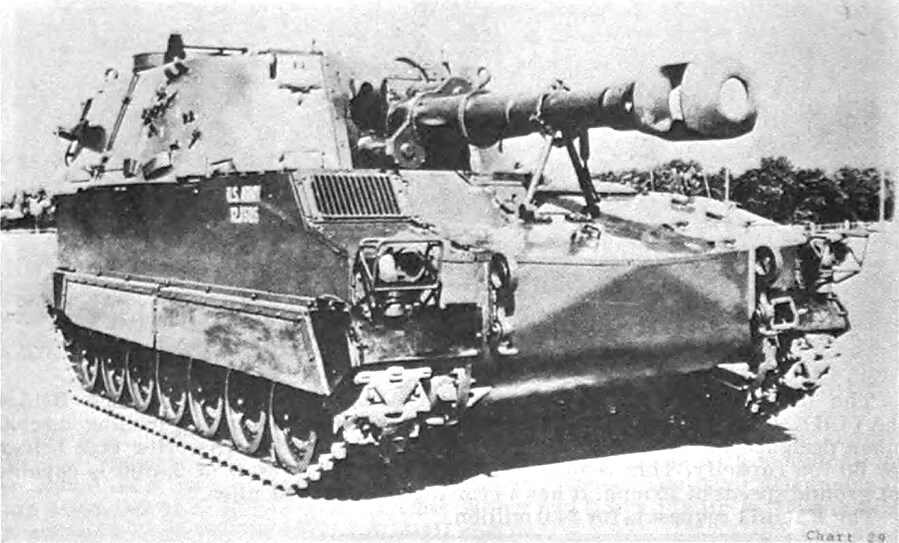

M109 (САУ)

В проекте по созданию опытного прототипа M109 участвовало несколько независимых друг от друга корпораций-подрядчиков с собственными проектами: Consolidated Diesel Electric, FMC, General Motors, Chrysler и Caterpillar, — аналогичный набор подрядчиков участвовал в проекте разработки лёгкого танка XM551 Sheridan^[4]. Лицом, ответственным за осуществление контроля над ходом проекта на стадии серийного производства от Управления вооружений Армии США был назначен полковник Пол Симпсон^[5]. Созданием модифицированных вариантов САУ и их мелкосерийным производством опытными партиями занималась компания Bowen-McLaughlin-York на заводе в Йорке, Пенсильвания, которая сформировала для этих целей производственный консорциум с корпорацией FMC (с главенствующей ролью последней), в образованном консорциуме, FMC брала на себя организацию серийного производства, сборка осуществлялась её же персоналом в специально построенном для этих целей сборочном цехе на территории Леттеркеннийского армейского арсенала (это требовалось по условиям государственного контракта)^[6]. Кливлендский автобронетанковый завод (казённое учреждение) администрировался по контракту сначала Cadillac, а затем Chrysler, которая занималась выпуском САУ до начала 1970-х годов^[7].

В производстве M109 были задействованы следующие подрядчики:

Частный сектор

• Корпус, шасси, двигатель, моторно-трансмиссионная группа, сборочные узлы, запчасти, инженерно-техническое обслуживание — General Motors Corp., Индианаполис, Индиана^[8];

• Разработка и испытания — Defense Systems Division, Уоррен, Мичиган;
• Корпус и шасси — Cadillac Motor Car Division, Кливленд, Огайо^[9];
• Двигатель 8V71T — Detroit Diesel Division, Детройт, Мичиган^[10];
• Моторно-трансмиссионная группа XTG-411-2A — Allison Engine Division, Индианаполис, Индиана^[11];

• Корпус, шасси и башня — Chrysler Corp., Cleveland Army Tank-Automotive Plant, Кливленд, Огайо^[12];
• Корпус, шасси и башня (усовершенствованные) — FMC Corp. → United Defense, LP^[en], Санта-Клара, Калифорния^[13];

• Корпус и башня — Ground Systems Division, Сан-Хосе, Калифорния^[6];
• Шасси — BMY Combat Systems Division, Йорк, Пенсильвания^[6];
• Сборка — Paladin Production Division, Леттеркенни, Пенсильвания^[6];

• Приборы — Honeywell Inc., Сент-Питерсберг, Флорида^[13];
• Электроника — Sechan Electronics, Inc., Литиц, Пенсильвания^[13];
• Средства связи — Alliant TechSystems Inc., Идайна, Миннесота^[13];
• Гидравлический досылатель и запасные части механизма заряжания — Bauer Ordnance Co., Уоррен, Мичиган^[8];
• Обрезиненные танковые траки  — Goodyear Tire & Rubber Co., Акрон, Огайо; Standard Products Co., Кливленд, Огайо^[14]

Государственный сектор

• Орудие M185 — Уотервлитский арсенал, Уотервлит, Нью-Йорк^[15];
• Станок M178 — Рок-Айлендский арсенал, Рок-Айленд, Иллинойс^[15];
• Станок M127 — Уотертаунский арсенал, Уотертаун, Массачусетс^[10];
• Сборка (совместно с частным подрядчиком) — Леттеркеннийский армейский арсенал, Леттеркенни, Пенсильвания^[13].

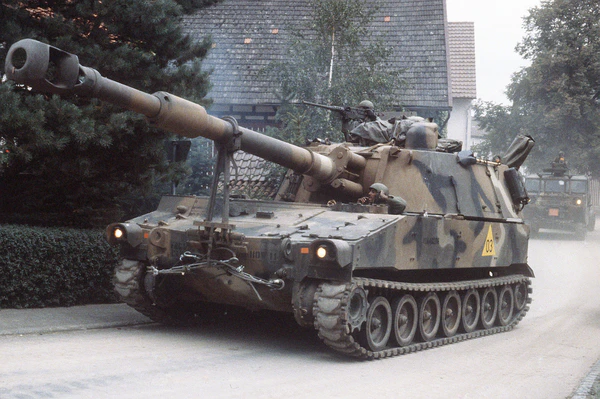

Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней.

Корпус и башня выполнены из катаной алюминиевой брони, которая обеспечивает защиту от огня стрелкового оружия и осколков снарядов полевой артиллерии.

Вооружение: 155-мм гаубица M126 (длина ствола 23 клб), 12,7-мм пулемёт M2HB. Орудие установлено на станке M127, оснащено эжектором и дульным тормозом. Противооткатные устройства — гидропневматические. Приводы наведения — гидравлический (основной) и ручной (вспомогательный). Затвор поршневой; заряжание картузное. Обычная скорострельность — 1 выстр/мин, максимальная — 4 выстр/мин в течение 3-х первых минут стрельбы.

Система управления огнём: оптический прицел (увеличение 4^×, поле зрения 10°), панорамный прицел (4^× и 10°), квадрант и квадрант наводчика.

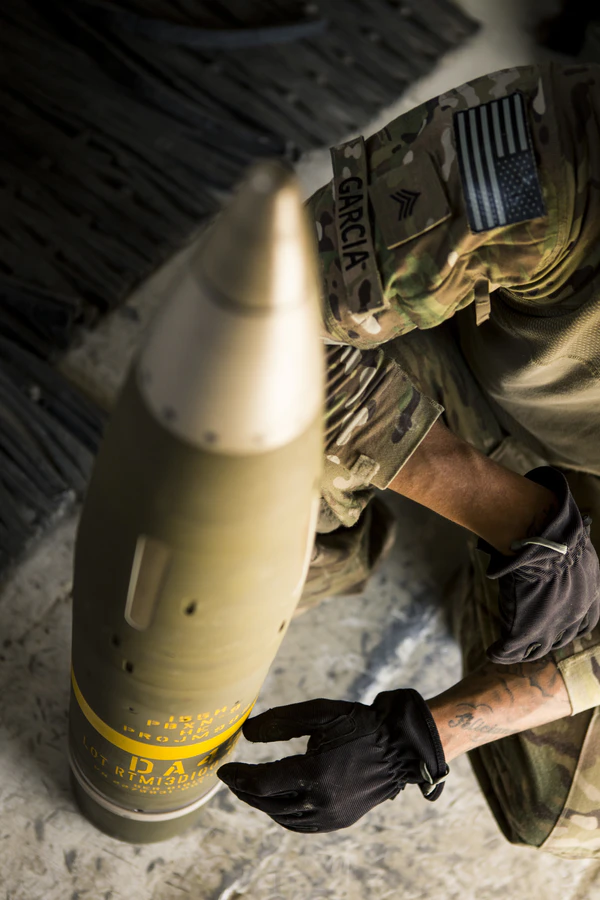

Применяемые боеприпасы от 155-мм гаубица M114: осколочно-фугасные снаряды M107 и M795, активно-реактивный осколочно-фугасный снаряд M549, кассетные снаряды M449A1, M483A1, M692 и M718/M741, осветительные снаряды M485 и M818, дымовой снаряд M825, управляемый снаряд M712 «Копперхед», практический снаряд M804.

Двигатель — дизельный 8V-T71 компании «Детройт Дизель».

Дополнительное оборудование: приборы ночного видения.

Экипаж состоит из шести человек: командира орудия, наводчика, помощника наводчика, механика-водителя и двух номеров расчёта.

• M109A1 — поступила на вооружение в 1973 году. Отличается увеличенной длиной ствола, усовершенствованными приводами наведения и усиленной подвеской. Возможно применение кассетных снарядов с донным газогенератором M864.
  • M109A1 Hoveizeh — иранские M109A1.

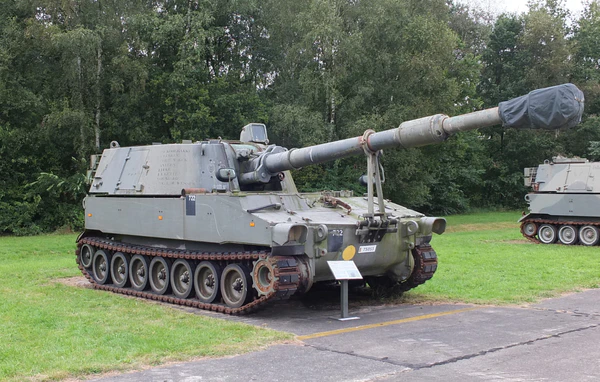

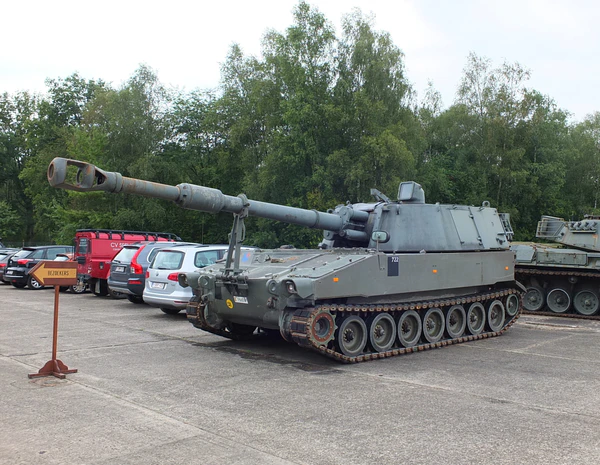

• M109A2 — поступила на вооружение в 1979 году. Изменена конструкция досылателя и противооткатных устройств. Боекомплект увеличен на 8 выстрелов.
• M109A3 — модернизированный вариант M109A1. Заменён орудийный станок. Оборудована системой удаления воздуха из топливной системы, усовершенствованной приборной панелью механика-водителя, системами контроля состояния боеукладки, торсионных валов, тормоза отката и накатника. Максимальная дальность стрельбы обычным осколочно-фугасным снарядом увеличена до 18 км, активно-реактивным — до 24 км.
  • M109A3G — модернизированный вариант, разработанный в ФРГ в 1983 году и производившийся с 1985 года. Отличается новым орудием со стволом от буксируемой гаубицы FH70 Rheinmetall, более совершенными противооткатными устройствами, новым клиновым затвором и введённым в боекомплект усиленным боевым зарядом (что позволило увеличить дальность стрельбы с 14,6 до 18 км и скорострельность — с 4 до 6 выстрелов в минуту). За счёт изменённой укладки боеприпасов количество выстрелов было увеличено с 28 до 34. Также на боевой машине были установлены новые, западногерманские прицелы и приборы наблюдения, средства связи, гусеницы, 7,62-мм зенитный пулемёт MG.3 и дымовые гранатомёты^[16].

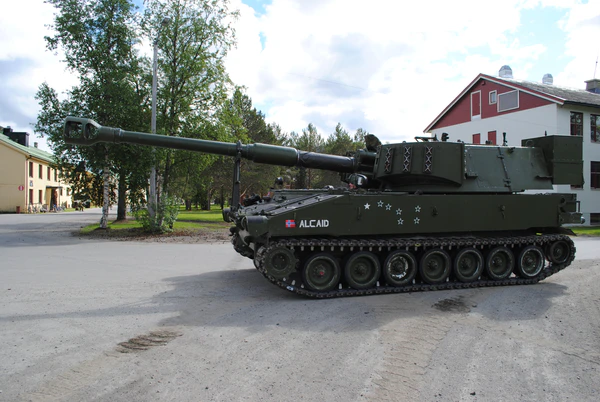

  • M109A3GN — модернизированный вариант, разработанный в 1988 году и произведённый в 1988—1990 для M109, состоявших на вооружении армии Норвегии. Установлены новые стволы производства компании «Рейнметалл», что позволило увеличить дальность стрельбы. Заказ общей стоимостью 118 млн норвежских крон выполнен компанией «NFT»^[17].
• M109A4 — установлена система защиты от оружия массового поражения. Усовершенствованы механизмы горизонтального наведения орудия, внесены изменения в силовую установку.
• M109A5 — установлено новое орудие M284 (длина ствола 39 клб) на орудийном станке M182. Максимальная дальность стрельбы увеличена до 30 км. По требованию заказчика могут устанавливаться система GPS и автоматизированная система управления огнём.
• M109A6 Paladin — модификация разработана в рамках программы HIP, производство начато в 1990 году^[18]. Принята на вооружение в 1992 году. Установлена новая башня с улучшенной броневой защитой и внутренней обшивкой из кевлара. Орудие — M284 на станке M182A1. Оборудована новой радиостанцией, автоматизированной системой управления огнём (программно реализована на языке программирования приложений высокой надёжности Ada, среда разработки Aonix Object Ada, объединяет ИНС, датчики оружия, высоты и цифровую криптостойкую систему передачи данных, основанную на быстрой перестройке частоты, для противодействия РЭБ противника — СУО шлёт на КП батареи (FDC — fire direction center) или батальона точные данные местоположения и высоты)^[19], бортовым баллистическим вычислителем и навигационной системой, обеспечивающими автоматическое наведение орудия, приёмником космической радионавигационной системой NAVSTAR. Все это позволяет вести огонь с короткой остановки (уже через 30 секунд — с равной точностью предыдущим выстрелам). Это же позволяет применять тактику парной (а не батарейной) стрельбы, которая повышает выживаемость при контрбатарейной борьбе или атаке с воздуха. Были улучшены внутренние отсеки хранения выстрелов и амуниции (повышена их безопасность и ёмкость — с 36 до 39 выстрелов).

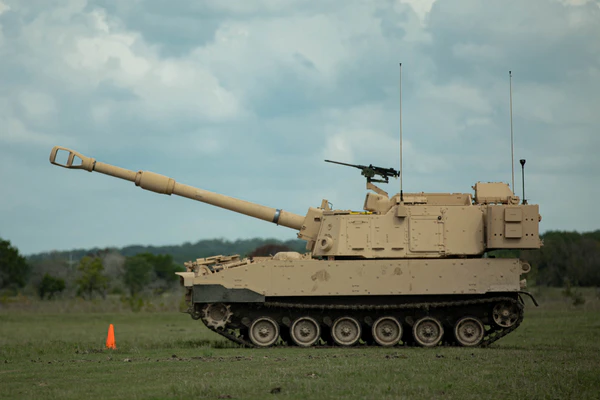

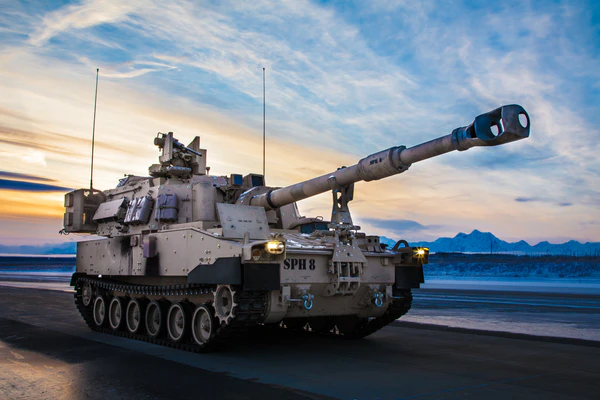

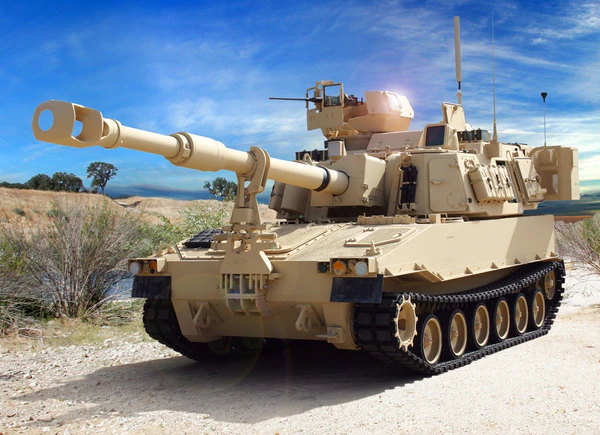

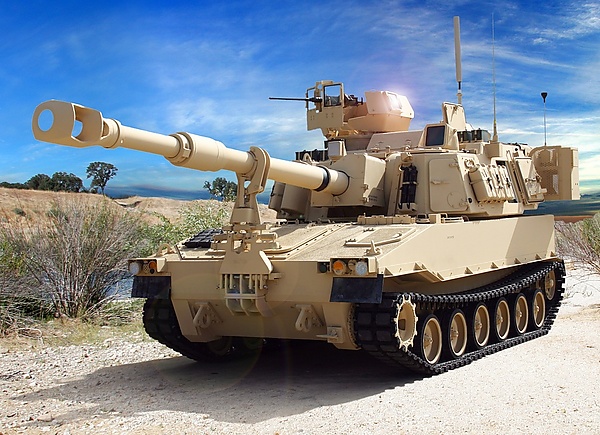

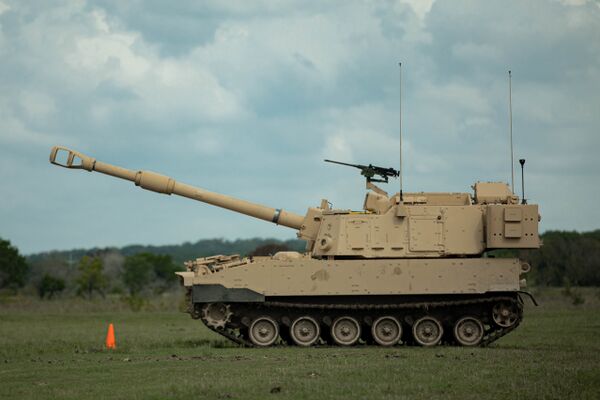

• М109А7 (бывший M109A6 PIM) 2012 год — модернизированный вариант M109A6 «Паладин». Модернизированная САУ оснащена цифровой системой управления огнём и усовершенствованной полуавтоматической системой заряжания. Также гидравлические системы управления орудия были заменены на электрический привод, что позволило увеличить боекомплект. Орудие представляет собой 155-мм M284 на станке M182A1. В САУ установлен автомат заряжания. Базовое шасси было заменено на улучшенное с элементами подвески и трансмиссией HMPT-800^[1] от M2 «Брэдли». Масса выросла до 36 288 кг^[1], при возможности наращивания до 50 т (при необходимости навешивания дополнительной брони). Вместо дизельного двигателя «Детройт Дизель» мощностью 440 л. с. на САУ установлен двигатель БМП M2 «Брэдли» («Камминс» V903 мощностью 675 л. с.)^[20]. САУ обладает компьютерной системой слежения исправности оборудования установки^[1].
• M109L — модернизированный вариант, производившийся в Италии.
• M-109CL — модернизированный вариант, разработанный FAMAE для вооружённых сил Чили^[21]

• M992 FAASV (Field Artillery Ammunition Support Vehicle) — созданный в начале 1980-х годов бронированный транспортёр боеприпасов на шасси M109^[22].
• AMERCA (Autonomous Mobility Extended Range Cannon Artillery) — бронированный транспортёр боеприпасов на шасси M109A7.

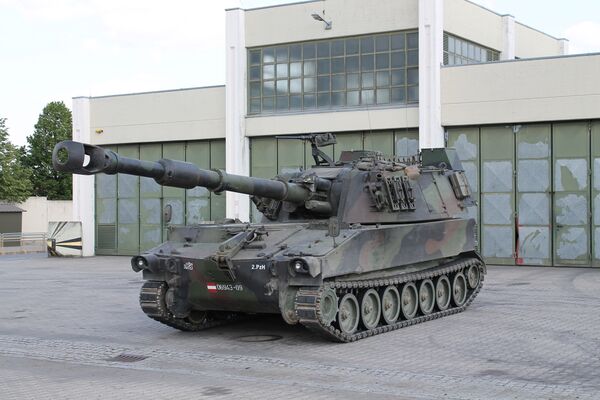

•  Австрия — 48 M109A5ÖE, по состоянию на 2021 год^[23]
•  Бахрейн — 20 M109A5, по состоянию на 2016 год^[24]
•  Бразилия — 37 M109A3, 36 M109A5 по состоянию на 2016 год^[25]
•  Греция — 418 M109A1B/A2/A3GEA1/A5, по состоянию на 2016 год^[26]
•  Египет — 164 M109A2 и 204 M109A5, по состоянию на 2013 год^[27]

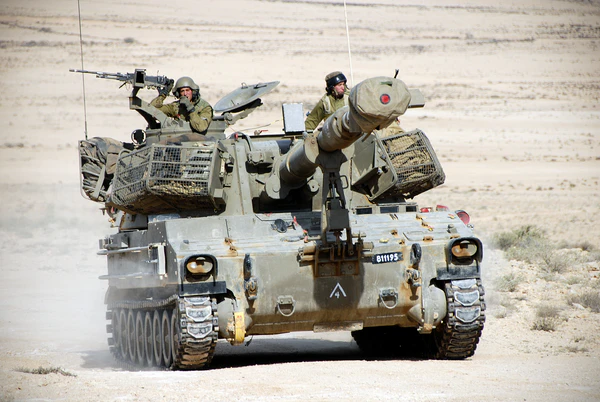

•  Израиль — 250 M109A5 (дополнительно 30 M109A1 на хранении), по состоянию на 2020 год^[28].
•  Индонезия — 18 М109А4ВЕ^[29]
•  Иордания — 358 M109A1/M109A2, по состоянию на 2016 год^[30]
•  Испания:
  • Сухопутные войска — 96 M109A5, по состоянию на 2016 год^[31]
  • Морская пехота — 6 M109A2, по состоянию на 2016 год^[32]
•  Ирак — 6 M109A1 и 24 M109A5, по состоянию на 2021 год^[33]
•  Иран — 150 M109A1, по состоянию на 2021 год^[34]
•  Латвия — заказано 47 единиц из наличия австрийской армии по цене от 60 до 140 тысяч евро за штуку^[35].
•  Кувейт — 37 M109A3, по состоянию на 2013 год^[36]
•  Марокко — 84 M109A1/M109A1B и 43 M109, по состоянию на 2013 год^[37]
•  ОАЭ — 85 M109A3, по состоянию на 2016 год^[38]
•  Пакистан — 200 M109A2 и около 115 M109A5, по состоянию на 2021 год^[39]
•  Перу — 12 M109A2, по состоянию на 2013 год^[40]
•  Португалия — 6 M109A2 и 17 M109A5, по состоянию на 2016 год^[41]
•  Республика Корея — 1040 M109A2, по состоянию на 2021 год^[42]
•  Саудовская Аравия — 110 M109A1B/M109A2, по состоянию на 2016 год^[43]
•  США — 969 M109A6/A7 из них около 500 на хранении, по состоянию на 2016 год^[44]
•  Таиланд — 20 M109A5, по состоянию на 2016 год^[45]
•  Китайская Республика — 225 M109A2/M109A5, по состоянию на 2016 год^[46]
•  Украина — 80+ M109A3GN/M109A2/A5/M109L^{[47][48][49][50][51]} + планируется поставка ещё 18 M109/A6 из запасов армии США, а также 60 M109L из запасов Италии^[52], по состоянию на 2023 год
•  Чили — 24 M109A3, 24 M109A5+ по состоянию на 2016 год^[53]
•  Швейцария — 133 M109 KAWEST, по состоянию на 2021 год^[54]

•  Бельгия — 24 M109, по состоянию на 2007 год^[55]
•  Великобритания — 140+ закуплены в 1965 году, затем отмодернизированы до стандартов A1 и А2, и в конце концов проданы в Австрию в 1994 году.
•  Германия — принята на вооружение в 1964 году, всего в 1960—1970-е годы из США было получено 590 САУ^[16]; по состоянию на 2007 год — 499 M109A3G^[56]; на 2008 год — 0^[57], замещена САУ PzH 2000
•  Италия — 300 САУ на хранении на 2022 год^[58].
•  Дания — 24 M109, по состоянию на 2016 год^[59], 25 мая 2017 года заключён контракт на поставку 15 гаубиц «Сезар» до середины 2019 года, по итогам тендера на замену М109^[60].
•  Норвегия — 18 M109A3GN, по состоянию на 2016 год^[61]. 20 декабря 2017 года норвежское оборонное закупочное ведомство Forsvarsmateriell, подчиняющееся министерству обороны, подписало контракт стоимостью 1,8 млрд крон (216 млн долл.) с южнокорейской компанией Hanwha Land Systems на поставку норвежской армии 24 самоходных гаубиц K9 Thunder калибра 155/52 мм (с опционом ещё на 24 системы). Общая стоимость программы закупки, с учётом реализации опциона, может составить 3,2 млрд крон (384 млн долл.)^[62].

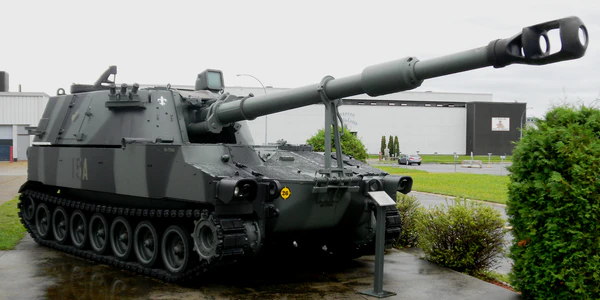

•  Канада — 76 M109A4B+ 1967—2005 годы^[63]. Заменена на 155-мм гаубица M777^[64].
•  Ливия — некоторое количество M109, по состоянию на 2013 год^[65]
•  Нидерланды — 120 M109A3 по состоянию на 2007 год^[66]

Применялись Израилем и Ливией в ходе Октябрьской войны 1973 года. 6 октября 3 израильских САУ M109 были уничтожены огнём сирийских танков^[67]. Есть информация, что три ливийских M109 были захвачены израильтянами в конце войны. Одна захваченная египтянами израильская M109 демонстрировалась на выставке трофейной техники в Каире^[68].

Использовались Эфиопией в ходе войны с Сомали в 1977-78 годах. Перед войной Эфиопия имела 12 таких самоходок^[69]. Наиболее известным сражением где они применялись была битва за Джиджигу. Несколько M109 в этом бою было захвачено сомалийцами в качестве трофеев^[70].

В ходе ирано-иракской войны применялись Ираном и трофейные Ираком. Уже в декабре 1980 года появлялись сообщения об использовании захваченных САУ M109 Ираком^[71].

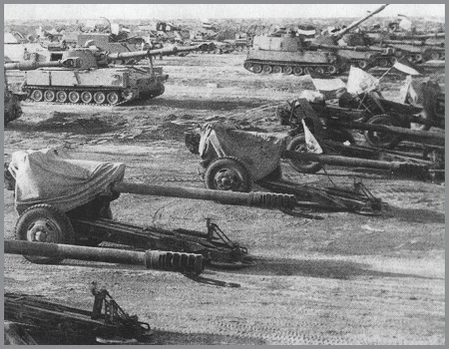

Неизвестное количество иранских САУ M109 было захвачено иракцами. В ходе операции «Сорок Звёзд» было захвачено 13 исправных иранских M109^[72]. От довоенных 440 M109^[73] к концу войны осталось около 100 таких самоходок^[74].

Перед войной Кувейт имел на вооружение 18^[75] или 36 САУ M109^[76].

Все или почти все были захвачены в ходе неудавшейся обороны Кувейта от иракской армии в 1990 году. Иорданские специалисты помогли поставить в строй вооружённых сил Ирака трофейные M109^[76].

В июле 1991 года батарея из 7 американских САУ M109 была уничтожена во время пожара на военной базе Кэмп Доха в Кувейте^[77].

В ходе авиаударов НАТО по Ливии в 2011 году некоторое количество ливийских самоходок M109 было уничтожено.

M109A3GN используются в составе вооружения 28-й и 72-й механизированных бригад^[78] По сведениям западных СМИ в бою по украинской гаубице было якобы нанесено три удара ОТРК «Точка-У», при этом гаубица получила лишь лёгкие повреждения^[79]. Зафиксировано множественные видео уничтожения украинских M109 с помощью российских БПЛА. В феврале 2025 года начальник расчёта БПЛА группировки войск «Запад» сообщил, что с октября 2024 года по январь 2025 года на краснолиманском направлении СВО с помощью Supercam S350 было выявлено и уничтожено значительное количество техники НАТО, в том числе и САУ M109^[80].

Считается, что разрыв снаряда М109 «Паладин», в нескольких метрах от БМП-1 или БМП-2 приводит к тяжёлым повреждениям, вплоть до уничтожения^[81][82]. Урон достигается, в первую очередь, за счёт пробивания корпуса БМП крупными осколками^[83][84].

В ОШС ВС США САУ M109 находятся на вооружении бронетанковых бригад Сухопутных войск США^[85]. Общее количество бронетанковых бригад на 2019 год, согласно реформе, достигает 16 (включая Национальную гвардию) формирований^[86].

M109 широко представлен в стендовом моделизме. Сборные пластиковые модели-копии M109 в масштабе 1:35 выпускаются фирмами «Итальери» (Италия), «Тамия» (Япония), «Драгон» (Китай), «Трумпетер» (Китай), «АФВклуб». В масштабе 1:72 доступны несколько версий САУ М109 (М109, М109А1, М109А2) от болгарской компании ОКБ Григоров. В масштабе 1:100 М109 также от Российской компании Звезда.

M109 и M109A6 Paladin представлены в онлайн-игре Armored Warfare в качестве исследуемых САУ пятого и восьмого уровней соответственно.

В серии игр Wargame, начиная с Wargame: European Escalation, M109 различных модификаций доступны странам НАТО и их союзникам.
